Ubuntu20.04下的QEMU安装及使用
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
文章目录
- 前言
- 一、QEMU在Ubuntu上的安装
- 二、安装步骤
- 1.安装
- 2.安装报错解决
- 2.1网络连接
- 解决步骤
- 2.2安装报错
- 三、使用
- 1 为zynq安装QEMU虚拟平台
- 2 运行
- 2.1 下载zynq的环境
- 2.2 使用环境下载
- 2.3 使用环境下载QEMU的使用文档
- 总结
前言
qemu的安装过程记录
一、QEMU在Ubuntu上的安装
安装指令步骤
mkdir build
cd build
../configure
# -j 并发编译
make -j8
# 安装qemu
sudo make install
#验证是否安装成功
qemu-system-aarch64 -version
参考下面这篇文章
https://blog.csdn.net/ado11111/article/details/115705374
按照下面这个文章安装的，安装的报错也和里面类似。
https://blog.csdn.net/qq_38393271/article/details/141347415
二、安装步骤
1.安装
Xilinx在Github上fork了QEMU，并且进行了修改，用于虚拟出一个ZYNQ或者MicroBlaze。
Xilinx官方教程http://www.wiki.xilinx.com/QEMU，
官网QEMU的链接：https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/821395464/QEMU+User+Documentation
Xilinx官方的安装教程：https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/822312999/Building+and+Running+QEMU+from+Source+Code
2.安装报错解决
2.1网络连接
安装了之后ubuntu的浏览器连不上网。
下面这个指令不能用，如果是换了国内镜像源的话，这就是网络的问题。
sudo apt update
解决步骤
- 运行以下命令，查看网卡是否可用
ip link show
如果 ens33 和 ens36 都显示 state UP，说明它们是有效的物理或虚拟网卡。
如果其中一个 state DOWN，可能是没有连接网线，或者是虚拟设备
- 启动网卡
让 ens33 和 ens36 变为 UP
sudo ip link set ens33 up
sudo ip link set ens36 up
然后再次查看状态：
ip link show
如果 ens33 变成 state UP，说明它可用，可以用来上网。
如果 ens36 也变成 state UP，说明它也能用，我们可以用它来给 QEMU 提供网络。
- 确认 ens33 是否能联网
执行以下命令
sudo dhclient ens33
如果成功，会获取一个 IP 地址，可以用 ip a 检查。
如果 ens33 拿到了 IP， Ubuntu 就能联网了
打开Firefox浏览器验证一下。
2.2安装报错
（一）Meson版本过低
查看meson版本
meson --version
更新meson版本（如果库里有就会直接更新）:
sudo apt install --only-upgrade meson
（二）glib-2.0的版本较低
qemu要求glib的版本在2.66.0以上
解决方法一：如果仓库里面有更新版的glib就能直接升级
查看当前已安装版本:
pkg-config --modversion glib-2.0
查看官方仓库的可用版本:
apt-cache policy libglib2.0-dev
尝试更新系统的 glib：
sudo apt update
sudo apt upgrade libglib2.0-dev
解决方法二：手动编译安装新版本 glib
如果不能直接更新，需要手动编译安装。
在下面这个网站，下载需要的版本glib-2.66.0.tar.xz
http://ftp.riken.jp/X11/GNOME/sources/glib/2.66/
将下载好的压缩包复制到ubuntu中这个文件夹下 /usr/local，
在文件管理器中打开 /usr/local，输入下面指令
xdg-open /usr/local # 适用于 Ubuntu/Debian
复制好了之后，在终端用下面这个指令解压，进入文件夹
sudo tar -xvf glib-2.66.0.tar.xz
cd glib-2.66.0
执行下面指令，编译安装
sudo meson setup builddir
ninja -C builddir
sudo ninja -C builddir install
检查是否安装成功
pkg-config --modversion glib-2.0
三、使用
1 为zynq安装QEMU虚拟平台
https://bbs.eeworld.com.cn/thread-485191-1-1.html
https://blog.51cto.com/u_13682052/5708104
查看支持的ARM板卡，要在安装的文件夹下的终端
xuedaon@xuedaon:/usr/local/bin$ ./qemu-system-arm -M help
qemu的详细资料大全（入门必看！！！）
https://blog.51cto.com/u_13682052/5708104
2 运行
2.1 下载zynq的环境
下载好压缩包之后解压
运行
xilinx_zynq.dtb

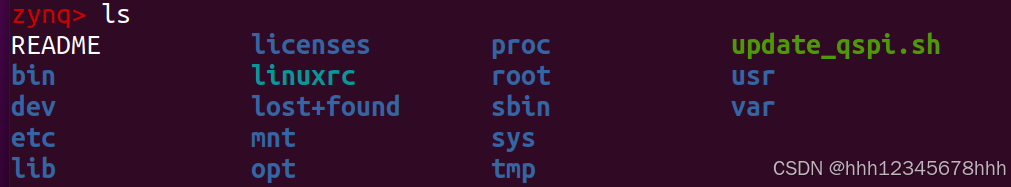

ls
退出
按住ctrl + a， 松开， 按住x.
2.2 使用环境下载
2.2.1用以下命令交叉编译
编写一个简单的 hello_world.c 文件
Xilinx官网下的内容。
https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/821624963/Debugging+Guest+Applications+with+QEMU+and+GDB
#include
int main() {
printf("Hello, Zynq ARM32 world!
");
return 0;
}
在 Ubuntu 里输入下面指令，生成hello_world文件
arm-linux-gnueabihf-gcc -o hello_world hello_world.c
之后把生成的文件传到QEMU
2.2.2使用 TFTP 传输文件
在 Ubuntu 里，把文件放入 ~/ 目录 假设你要把 hello_world 传输到 QEMU：
cp hello_world ~/hello_world
在 QEMU 里下载文件 在 zynq 终端 运行：
tftp -g -r hello_world -l hello_world 10.0.2.2
换个目录放
tftp -g -r hello_world -l /tmp/hello_world 10.0.2.2
10.0.2.2 是 QEMU -net user 模式下的 宿主机（Ubuntu）的默认 IP。
可以用route -n查看QEMU的ip和网关
在 QEMU 里执行文件
chmod +x hello_world
./hello_world
运行不成功，可以因为动态编译的问题。输入下面指令进行静态编译。
arm-linux-gnueabihf-gcc -static -o hello_world hello_world.c
2.2.3使用NFS挂载
使用 NFS 共享文件
(1) 在宿主机上创建 TAP 接口
创建一个 TAP 设备（例如 tap0），并将其配置为可用：
sudo ip tuntap add dev tap0 mode tap user $(whoami)
sudo ip link set tap0 up
创建一个网桥（例如 br0）并把 TAP 接口加入网桥：
sudo apt update
sudo apt install bridge-utils
sudo ip link add name br0 type bridge
sudo ip link set br0 up
sudo ip link set tap0 master br0
2.2.4 git传输问题
git lfs install
git lfs track "*.zip"
git add .gitattributes
git add xuedaonUbuntu20.04.zip
git commit -m "add zip with LFS"
git push origin master
2.3 使用环境下载QEMU的使用文档
2.3.1 sabrelite测试、kernel内核、uboot
使用sabrelite测试，参考下面这个视频。
https://www.bilibili.com/video/BV16w411A7S4/?spm_id_from=333.337.search-card.all.click&vd_source=b5206c268831a89075c52b70e4ae746b
文档p241
https://qemu.readthedocs.io/_/downloads/en/v9.2.0/pdf/
运行 Linux kernel内核、uboot
//内核下载地址https://www.kernel.org/
//内核文件路径，linux文件夹
xuedaon@xuedaon:~/QEMU_X/linux$
//uboot下载地址https://ftp.denx.de/pub/u-boot/
//进行解压后的文件夹
xuedaon@xuedaon:~/QEMU_X/u-boot-2025.01$ sudo make smdk2410_config
//make编译要指定编译器
make CROSS_COMPILE=arm-linux-gnueabihf- -j4
------------------------------------------------------------------------
//u-boot位置
xuedaon@xuedaon:~/QEMU_X/u-boot-2025.01$ find / -type d -name "u-boot*" 2>/dev/null
/home/xuedaon/QEMU_X/u-boot-2025.01
/home/xuedaon/QEMU_X/u-boot-2025.01/include/u-boot
/home/xuedaon/QEMU_X/u-boot-2025.01/lib/lwip/u-boot
/home/xuedaon/qemu/qemu-9.2.0/roms/u-boot
/home/xuedaon/qemu/qemu-9.2.0/roms/u-boot-sam460ex
zimag是编译好的开发板内核镜像
2.3.2 编译Linux内核镜像和dtb文件
B站的第4个视频，编译Linux内核镜像和dtb文件。
https://www.bilibili.com/video/BV1PJ411m7fs?spm_id_from=333.788.player.player_end_recommend_autoplay&vd_source=b5206c268831a89075c52b70e4ae746b
make vexpress_defconfig
export CROSS_COMPILE=arm-linux-gnueabihf-
export ARCH=arm
make zImage
make modules -j4
make dtbs
//.dtb的路径
DTC arch/arm/boot/dts/arm/vexpress-v2p-ca5s.dtb
DTC arch/arm/boot/dts/arm/vexpress-v2p-ca9.dtb
DTC arch/arm/boot/dts/arm/vexpress-v2p-ca15-tc1.dtb
DTC arch/arm/boot/dts/arm/vexpress-v2p-ca15_a7.dtb
//安装好了之后运行
qemu-system-arm -M vexpress-a9 -m 512M -kernel linux/arch/arm/boot/zImage -dtb linux/arch/arm/boot/dts/arm/vexpress-v2p-ca9.dtb -nographic -append "console=ttyAMA0"
总结
QEMU安装过程中遇到的问题，以及对应的一些解决方案；以及安装之后在平台上进行ZYNQ的仿真情况。
