【基于Ubuntu下Yolov5的目标识别】保姆级教程 | 虚拟机安装 - Ubuntu安装 - 环境配置(Anaconda/Pytorch/Vscode/Yolov5) |全过程图文by.Akaxi
目录
一.【YOLOV5算法原理】
1.输入端
2.Backbone
3.Neck
4.输出端
二．【系统环境】
1.虚拟机的安装与创建
2.安装Ubuntu操作系统
3.环境的配置
3.1.Ubuntu下Anacoda安装以及虚拟环境配置
3.2.Pytorch安装
3.3.Vscode安装
3.4.Yolov5源码及环境获取安装
三. 【测试Yolov5】
四. 【实现自己输入图片/笔记本摄像头的目标检测】
1.输入自己的图片
2.使用笔记本摄像头目标检测
更多细节：
【使用外接USB摄像头进行目标检测】
【Ros下搭载yolov5实现目标检测】
最终效果：
------------------------全文8963字102图一步一步完成大约耗时2h------------------------
所需软件以及环境：
Vmware Workstation 17pro
内存 8GB
处理器 6
硬盘 20GB
Python 3.8
Yolo V5
Pytorch 2.1
系统 Ubuntu20.04.6
一.【YOLOV5算法原理】
此步是对算法原理进行介绍，如需实战，直接跳过这一节（没有任何影响）到下一节【二、系统环境】
参考链接：
【YOLOV5】https://github.com/ultralytics/yolov5
【知乎江大白】https://zhuanlan.zhihu.com/p/172121380
【YOLO-YOLOV5】https://blog.csdn.net/guanjing_dream/article/details/123705221
结构：
1.输入端：Mosaic数据增强、自适应锚框计算、自适应图片缩放
2.Backbone：Focus结构，CSP结构
3.Neck：FPN+PAN结构
4.Prediction：GIOU_Loss
1.输入端

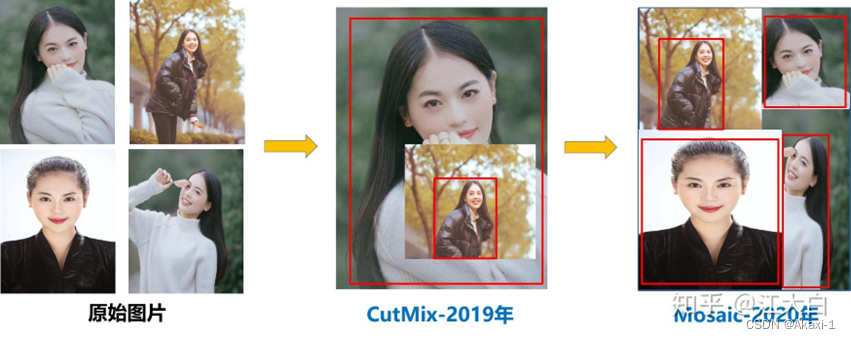

（1）Mosaic数据增强
Yolov5的输入端采用了和Yolov4一样的Mosaic数据增强的方式，Mosaic数据增强提出的作者也是来自Yolov5团队的成员，不过，随机缩放、随机裁剪、随机排布的方式进行拼接。
（2）自适应锚框计算
在Yolo算法中，针对不同的数据集，都会有初始设定长宽的锚框。在网络训练中，网络在初始锚框的基础上输出预测框，进而和真实框groundtruth进行比对，计算两者差距，再反向更新，迭代网络参数。Yolov5中将此功能嵌入到代码中，每次训练时，自适应的计算不同训练集中的最佳锚框值。

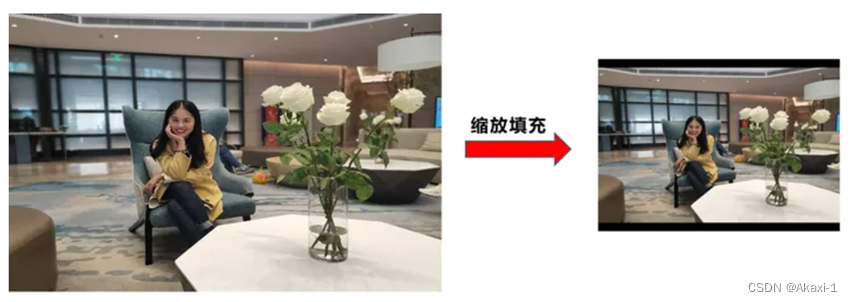

（3）自适应图片缩放
在Yolov5的代码中datasets.py的letterbox函数中进行了修改，对原始图像自适应的添加最少的黑边。
2.Backbone
（1）Focus结构
Focus结构，在Yolov3&Yolov4中并没有这个结构，其中比较关键是切片操作。以Yolov5s的结构为例，原始608*608*3的图像输入Focus结构，采用切片操作，先变成304*304*12的特征图，再经过一次32个卷积核的卷积操作，最终变成304*304*32的特征图。
（2）CSP结构
Yolov5中设计了两种CSP结构，以Yolov5s网络为例，CSP1_X结构应用于Backbone主干网络，另一种CSP2_X结构则应用于Neck中。
3.Neck
Yolov5现在的Neck和Yolov4中一样，都采用FPN+PAN的结构，但在Yolov5刚出来时，只使用了FPN结构，后面才增加了PAN结构，此外网络中其他部分也进行了调整。Yolov5的Neck结构中，采用借鉴CSPnet设计的CSP2结构，加强网络特征融合的能力。
4.输出端
（1）Bounding box损失函数
Yolov5中采用其中的CIOU_Loss做Bounding box的损失函数。
（2）nms非极大值抑制
在目标检测的后处理过程中，针对很多目标框的筛选，通常需要nms操作。因为CIOU_Loss中包含影响因子v，涉及groudtruth的信息，而测试推理时，是没有groundtruth的。所以Yolov4在DIOU_Loss的基础上采用DIOU_nms的方式，而Yolov5中采用加权nms的方式。可以看出，采用DIOU_nms，下方中间箭头的黄色部分，原本被遮挡的摩托车也可以检出。
二．【系统环境】
1.虚拟机的安装与创建
首先需要安装虚拟机软件Vmware Workstation 17pro（这里我选择的是这个版本，不一定需要这个版本）百度即可下载
虚拟机软件打开后就是这样的界面：
点击新建虚拟机：

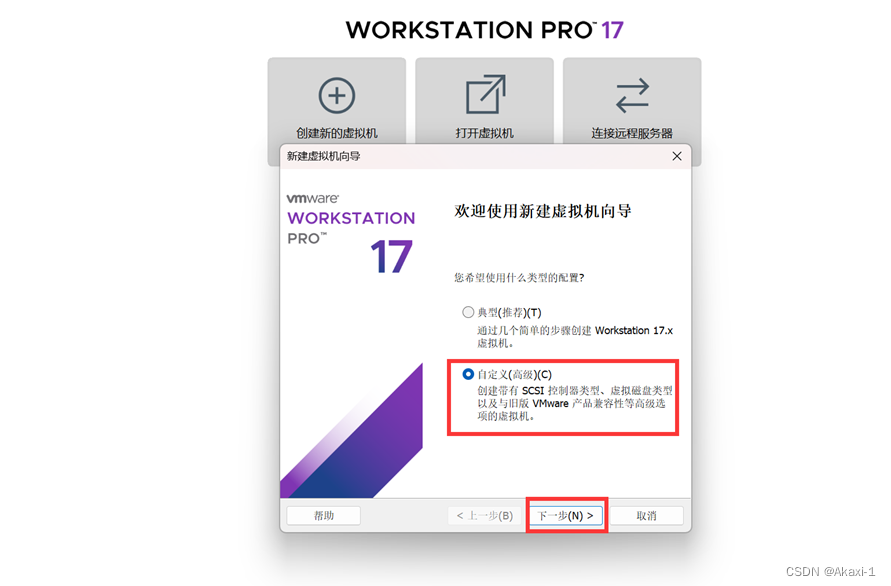

点击自定义，下一步：
下一步
稍后安装操作系统，下一步
选择Linux（我们稍后要安装的Ubuntu就是基于Linux的）下一步：
给虚拟机起一个名字（自己喜欢就行）
位置更改到自定义文件夹下（需要新建一个自己喜欢的文件夹）
选择处理器数量2，每个处理器的内核3（根据自己的笔记本性能来）,我的笔记本是16核，最好不超过一半（设备管理器 – 处理器 - 查看）
分配虚拟机内存，建议4GB-8GB（我是8GB）
选择网络，桥接网络（之后可以更改）
下一步
下一步

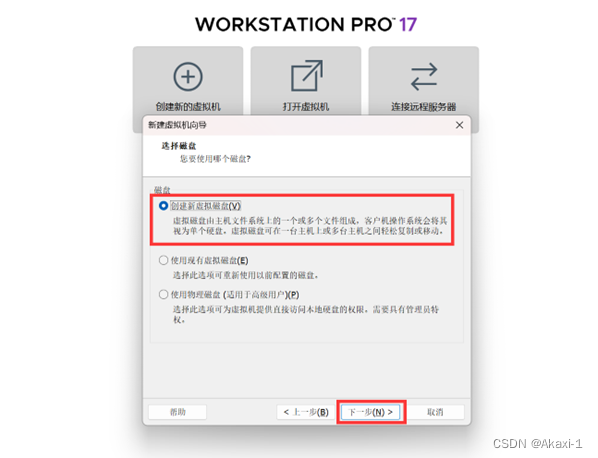

选择新建虚拟机，下一步

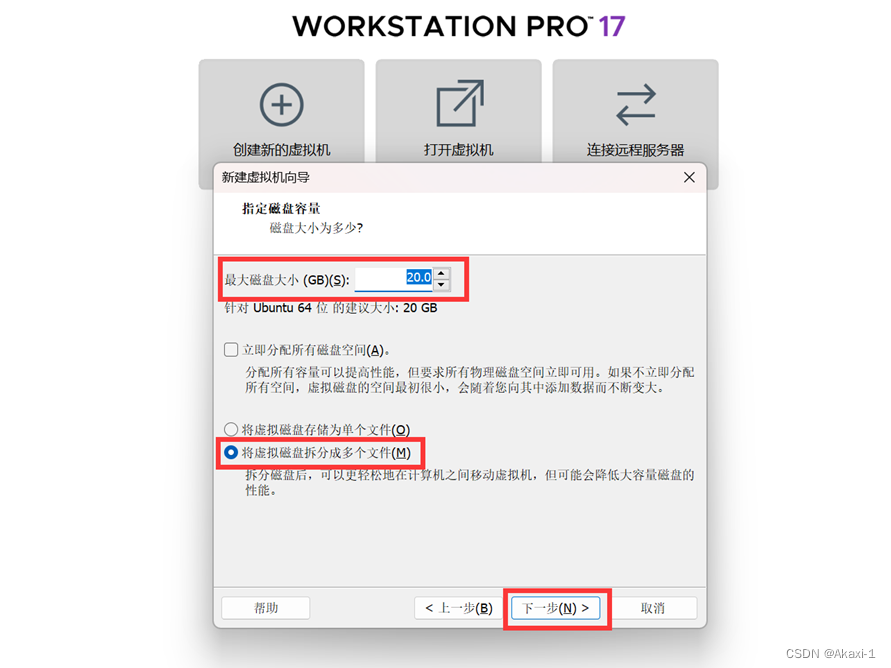

分配磁盘大小，默认20GB有点小，下面需要安装配置各种环境和包，最好30GB，之后不够了可以很轻松的扩容，选择将虚拟磁盘拆分成多个空间。
需要新建一个目录文件夹（自己喜欢就行），这个文件夹就是你的虚拟磁盘
浏览一下你刚才的设置，确认无误后点击完成~
恭喜你完成了虚拟机的创建（进度1/9加油加油！！）
---------------------------------------------------------------------------------------------------------------------------------
2.安装Ubuntu操作系统
打开刚刚创建的虚拟机
第2步就是你这一步创建的目录文件夹（去找找啦）
我的虚拟机名字我起的ubuntu_Akaxi_20.04（虚拟机名字随便起）

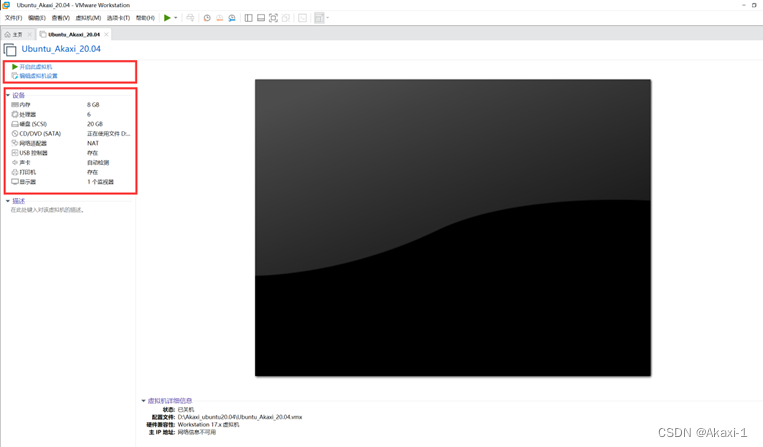

打开后你就可以看到，这样的界面：
左边的红色框框就是你为虚拟机配置的信息（第一步骤干的事情）
现在我们需要正式的给他安装一个操作系统——Ubuntu
【Ubuntu镜像】http://mirrors.aliyun.com/ubuntu-releases/20.04/
这里选择Ubuntu版本20.04.6的桌面desktop-amd64位的iso镜像，如图，点击下载：
下载完成后，打开虚拟机的CD/DVD

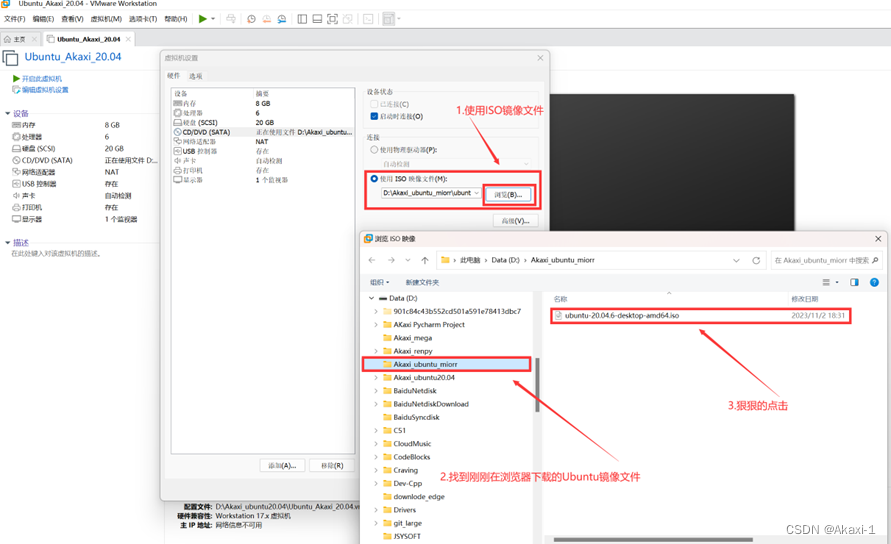

点击浏览，找到刚刚下载的Ubuntu20.04.6的镜像文件，使用ISO镜像文件打开，这样就在虚拟机插入了Ubuntu噜
点击开启虚拟机（准备在虚拟机里面安装Ubuntu20.04.6操作系统）
进入安装界面，选择语言，中文，然后安装Ubuntu
选择安装Ubuntu时下载更新，显示不全，用win键 + 鼠标拖拽
选择清除整个磁盘并安装Ubuntu
磁盘分区，点击继续

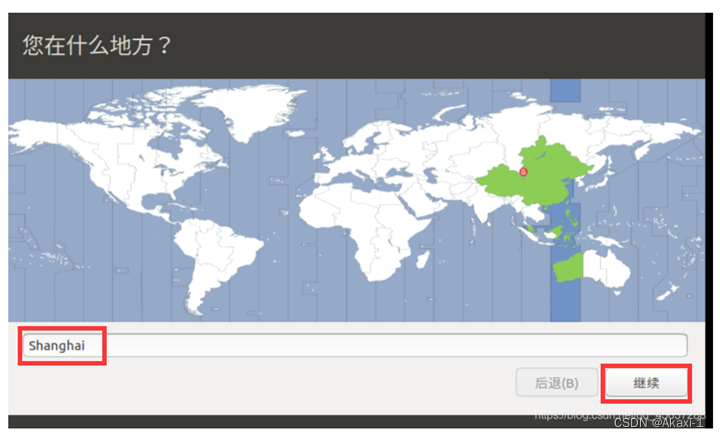

选择系统时间，我们是东八区，默认上海，继续
设置Ubuntu系统信息与密码，姓名，计算机名字，密码，登录时需要密码，这个密码要记住噜，之后很多地方使用超级管理员权限需要输入密码。
等待安装（大概5-10分钟）
安装完毕，点击现在重启，看到此界面，就完成Ubuntu系统的安装噜。
进度（2/9）快啦快啦，加油加油
---------------------------------------------------------------------------------------------------------------------------------
3.环境的配置
****************************************************************************
3.1.Ubuntu下Anacoda安装以及虚拟环境配置
参考链接：http://Ubuntu系统下安装Anaconda3及配置 - 知乎 (zhihu.com)
在Ubuntu打开火狐浏览器：（没有网络，把虚拟机网络模式改成NAT模式）如图：

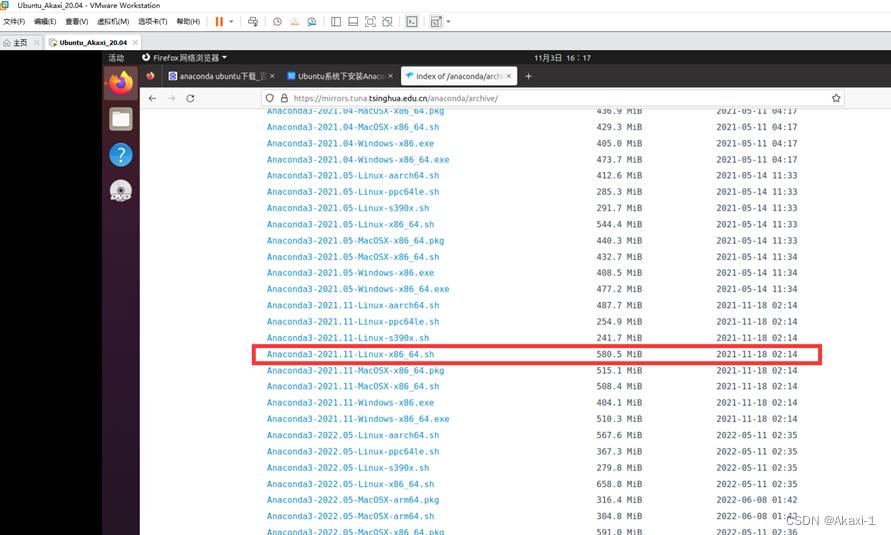

在清华源网址下载Anaconda3-2021-11-Linux-x86_64.sh
【清华源】https://mirrors.tuna.tsinghua.edu.cn/anaconda/archive/
速度嘎嘎快
下载完成后,可以在文件夹，下载中找到下好的软件包
将其复制到主目录下面

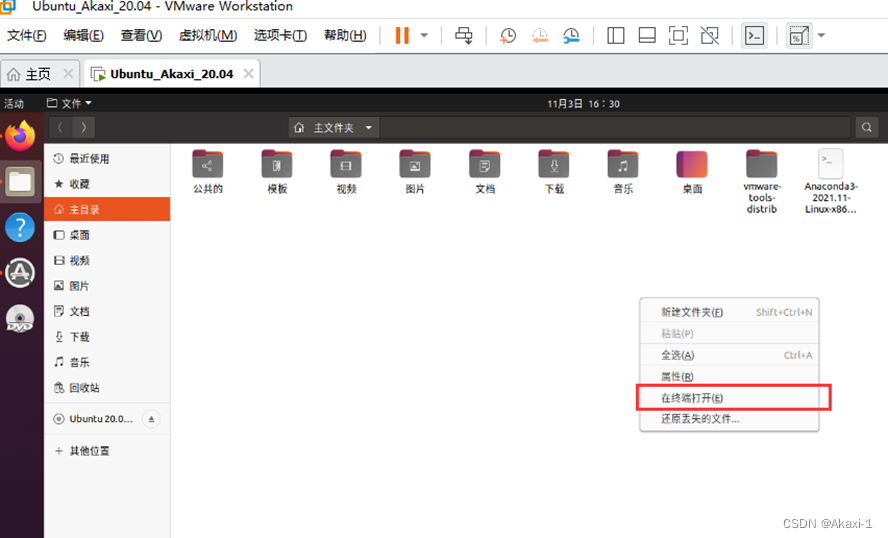

在空白处鼠标右键，选择在终端打开
输入
bash Anaconda3-2021.11-Linux-x86_64.sh准备安装啦
输入后，终端输出串串英文，让你阅读一些事项，一路回车即可，遇到让你输入‘yes’ or ‘no’,全输入yes回车即可
之后他会让你确认Anaconda安装目录，默认在你主文件夹下，生成一个anaconda3的文件夹，回车开始嘎嘎安装
安装完成，输入yes，可以看到真的在主目录下生成了anaconda的文件夹。
看到此界面，就代表你已经在Ubuntu系统下装上了anaconda噜，如图：
装好后我们还需要进行一些环境配置
输入
sudo gedit ~/.bashrc 进入bashrc文件设置环境变量（gedit是一个文本编辑器）

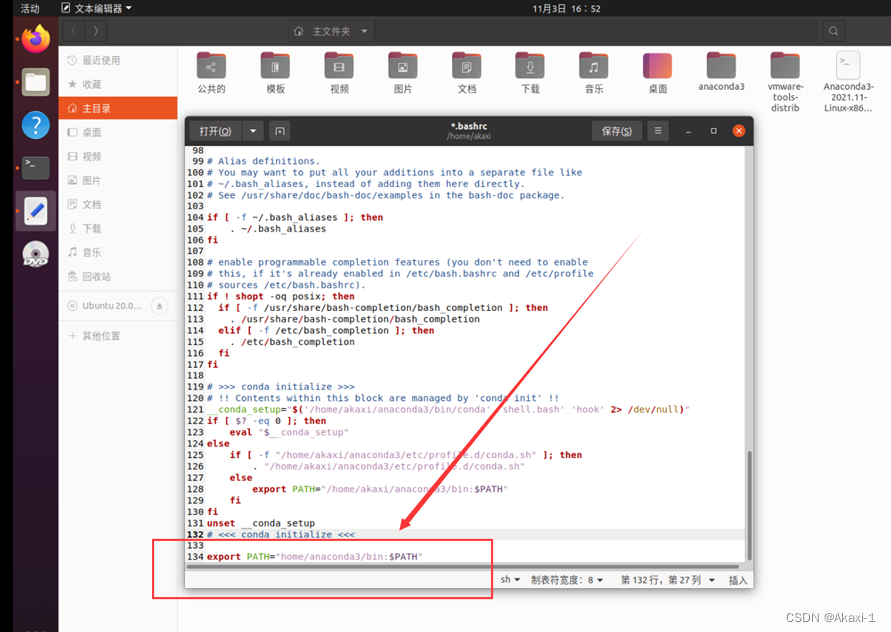

输入你的密码后在bashrc文件的末尾添加路径：
export PATH="/home/你的用户名/anaconda3/bin:$PATH"
我就是export PATH="/home/Akaxi/anaconda3/bin:$PATH"
添加后保存退出
输入

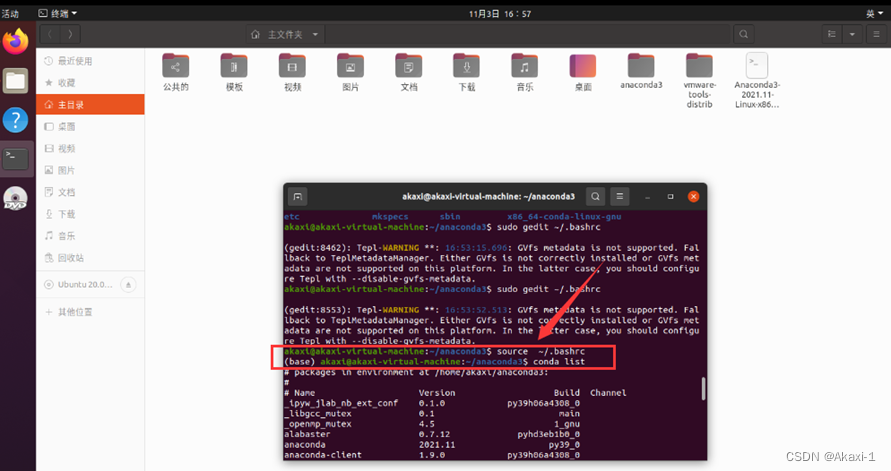

source ~/.bashrc 更新下环境
输入
conda list可看到一系列的包名输出，代表完成啦，撒花~~
由于annaconda自带的下载工具pip默认使用的是外网的网址，接下来需要对其网址进行更新，用我们国的自带的网址，这样使用conda pip就嘎嘎快
pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple
由于annaconda也自带的conda工具默认使用的是外网的网址，我们也需要对其进行配置，方便接下来的环境管理与使用，输入：
conda clean -i
sudo gedit ~/.condarc

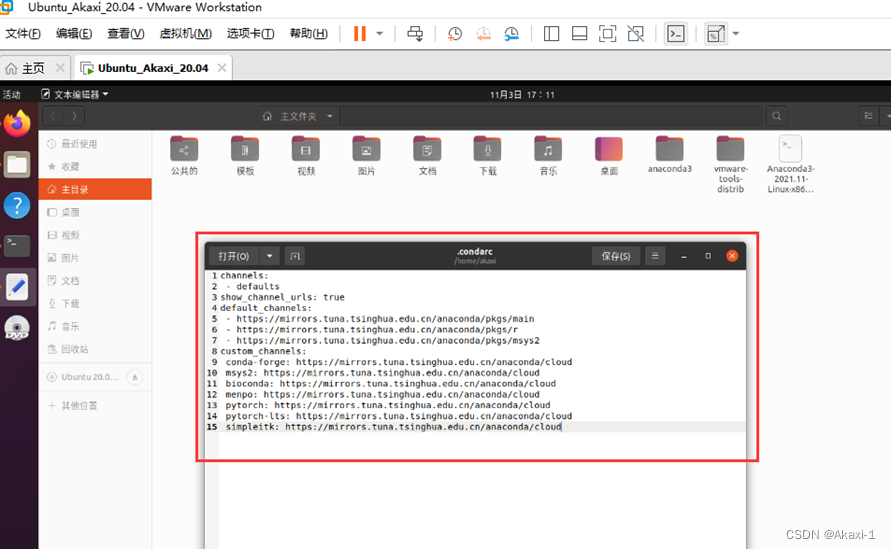

进入condarc文件，将配置信息粘贴写入，保存退出
配置信息：
channels:
- defaults
show_channel_urls: true
default_channels:
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/r
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/msys2
custom_channels:
conda-forge: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
msys2: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
bioconda: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
menpo: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
pytorch: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
pytorch-lts: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
simpleitk: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
输入conda安装第三方包测试：
Conda install scrapy测试时间比较长，大概3min
然后使用annaconda的conda命令创建虚拟环境，我的环境My_torch
conda create -n <环境名称自定义> python=

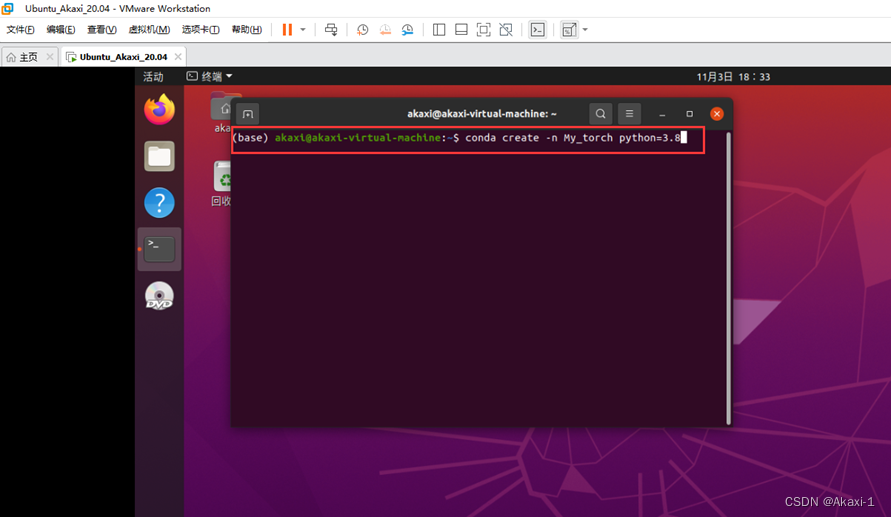

例如：conda create -n My_torch python=3.8 输入后回车
完成后显示done，这样我们就创建好啦：
接下来
source activate <你的虚拟环境>成功后可以看到你的环境从base变成了My_torch
至此，在Ubuntu上anaconda安装并且配置完成啦，还配置了自己的虚拟环境My_torch，这个环境就是接下来yolov5需要的环境噜，恭喜恭喜，已经完成了（3/9）加油！
****************************************************************************
3.2.Pytorch安装
在虚拟机打开火狐浏览器里输入pytorch官网用来获取下载指令
【Pytorch官网】https://pytorch.org/
选择conda版本，选择cpu版本，下面得到安装指令
conda install pytorch torchvision torchaudio cpuonly -c pytorch
在终端粘贴就可以进行pytorch的下载
输入y（yes）开始下载
看到以下界面就代表下载好啦~~~~撒花

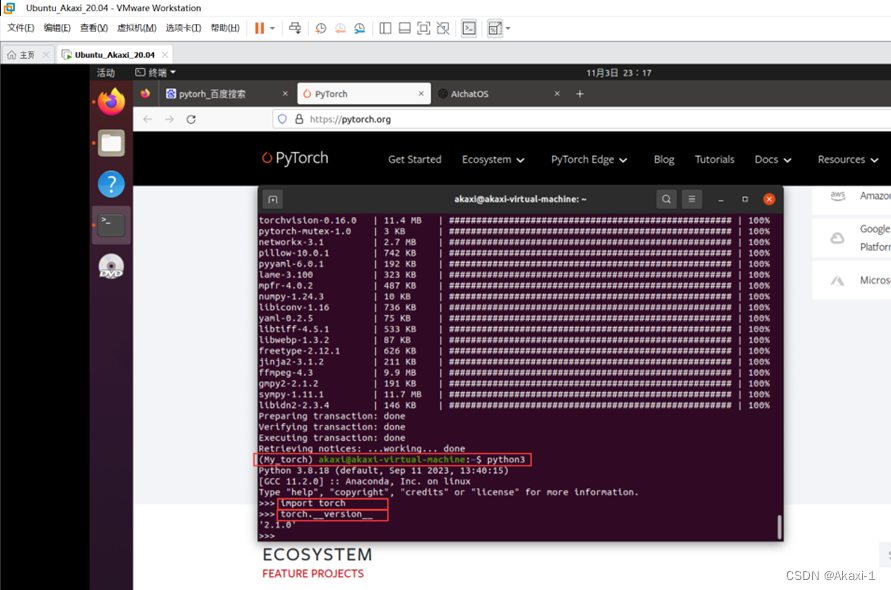

我们测试一下：
输入 python3
再输入 import torch
再输入 torch.__version__出现你的pytorch版本号就代表下载成功噜~~~~
进度（4/9）加油！
****************************************************************************
3.3.Vscode安装
打开火狐浏览器，输入vscode官网（此步是为了方便后续浏览代码以及展示效果）
【Vscode官网】https://code.visualstudio.com/Download
选择linux版本的.deb_x64版本，点击下载
等待下载
下载完成后，在文件的下载中找到安装包，点击用软件安装打开
点击安装，输入密码（如果提示进程被琐，重启解决）

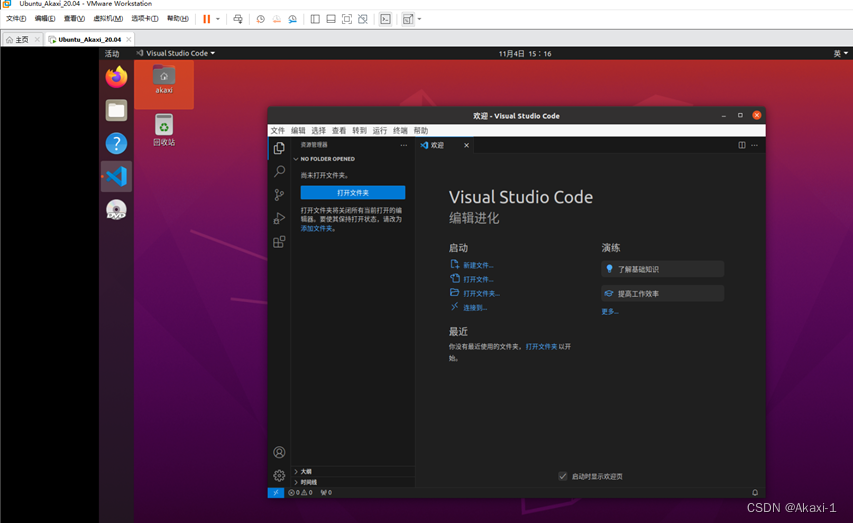

安装完成后，belike:
右上角关闭，左下角点击打开应用列表，顶上输入vscode查找应用
双击打开，可以鼠标右键-添加到收藏夹栏
进入后我们点击拓展，下载拓展中文包

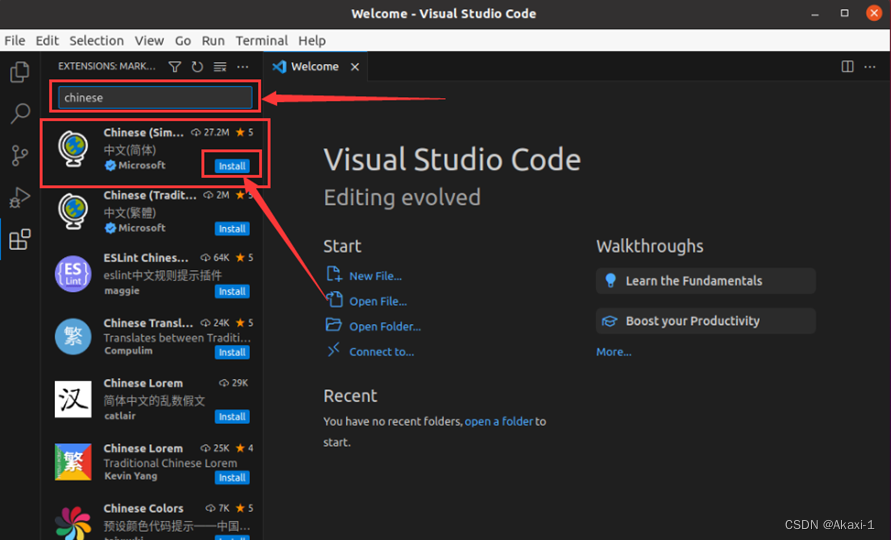

输入chinese找到中文包，点击install下载
下载完成后，右下角更改系统语言并且重启vscode

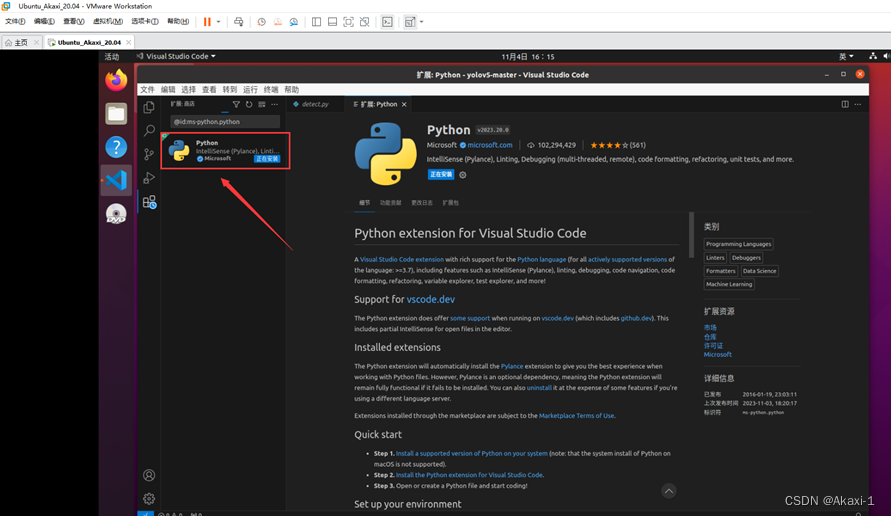

接下来配置Python拓展，同样在vscode拓展里输入python下载拓展并安装
这样我们就在ubuntu系统下安装了最好用的代码编辑器vscode噜
撒花~~~~~
进度（5/9）
****************************************************************************
3.4.Yolov5源码及环境获取安装

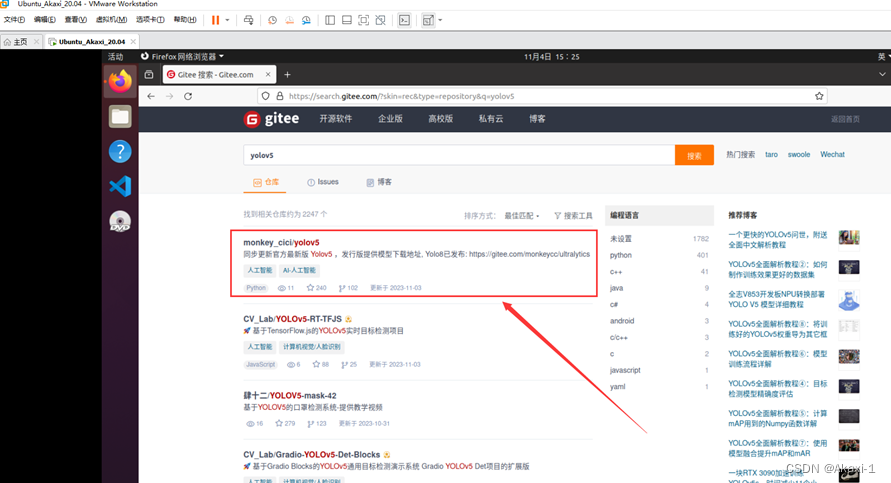

在火狐浏览器输入gitee（一个国内的代码仓库），输入yolov5查找相关开源仓库，找到其中一个就行，当然用我的仓库也行
这是链接：https://search.gitee.com/?skin=rec&type=repository&q=yolov5
点击进入，点击克隆/下载 – 下载zip（可能需要账号登录）
下载完成后，在文件夹下载中找到yolo-master压缩包，将其解压（提取）
将解压后的文件夹复制到桌面，方便操作

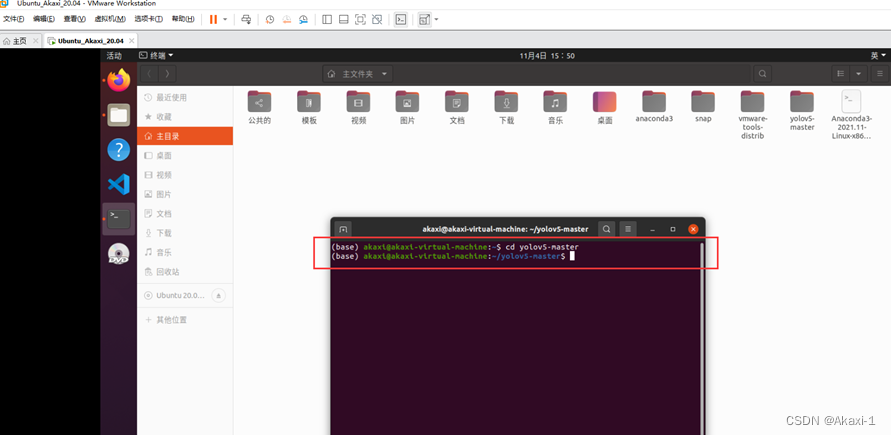

右键打开终端，进入文件夹目录
cd yolo-master
注意指令前面一定要是你之前配置pytorch的环境，我的是My_torch
输入指令进入环境：conda activate <你的环境>
例如我的：conda activate My_torch
使用指令用清华源安装需要的环境：
pip install -U -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple注意 -U 是大写噜
输入指令后开始嘎嘎安装（大约2分钟）

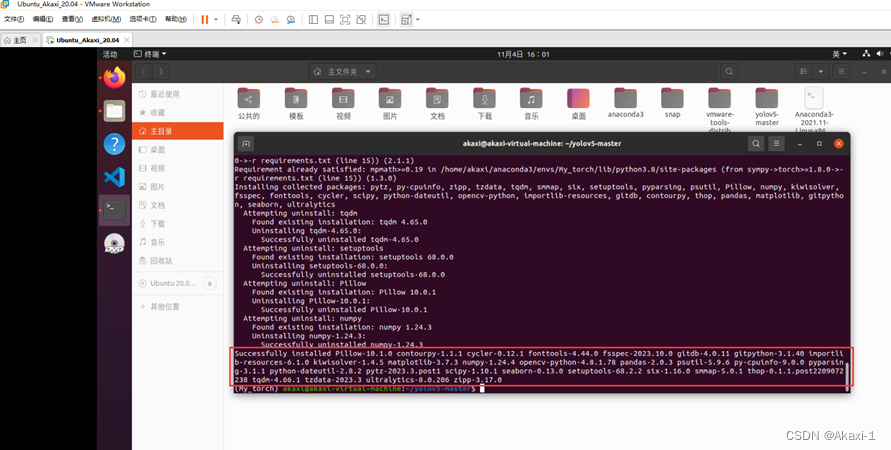

安装完成后，所有的环境以及包都安装好啦！！！！！！！恭喜
进度（6/9）
三. 【测试Yolov5】
接下来就是最激动人心的时刻！测试Yolov5！
打开vscode,点击打开文件夹（也就是我们的工作目录），点击我们之前下载的yolov5-mater文件夹
打开后，信任文件夹
接下来点击我们用来测试yolov5的detect.py文件，点击右下角的环境解释器，在上面选框中找到我们的之前配置的My_torch解释器。
选择解释器后可以发现解释器变成了My-torch，然后点击右上角的三角运行。
然后就可以在vscode终端看到一些列输出
运行成功！！yolov5实现目标检测结果保存在目录runs/detect/exp中，我们找到目录看看效果~~
可以看到yolov5检测效果十分的不错，测试成功！！！！！！！
进度（7/9）
四. 【实现自己输入图片/笔记本摄像头的目标检测】
---------------------------------------------------------------------------------------------------------------------------------
1.输入自己的图片
在文件夹找到yolov5-master文件夹，点击进入，找到data文件夹，继续找到images文件夹，这就是yolov5获取源图片的位置，将我们需要自定义检测的图片放入即可。
这里我用QQ将一张车人图片放在images里面，图片名字是xiantao_Car_person.jpg（注意图片是jpg格式）
（当然也可以在火狐浏览器上面下载你喜欢的图片放在images里面）
再次打开vscode，重复前面一节的【三、测试yolov5】过程，运行程序，看看yolov5这次能不能对我们给定的图片进行目标检测呢。

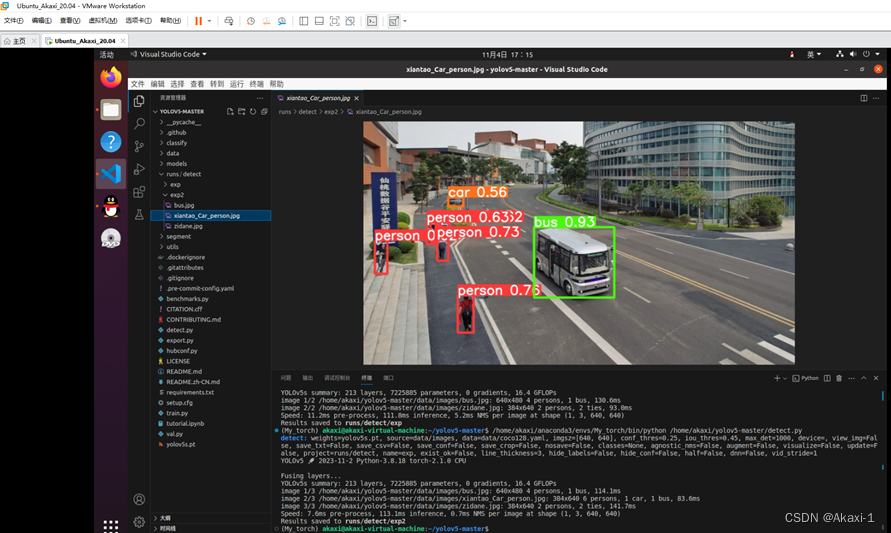

运行detect.py程序，终端输出成功运行信息，结果保存在runs/detect/exp2目录下，我们找到xiantao_Car_person.jpg
可以看到，yolov5对我们自定义输入的图片目标检测成功！！！！！
进度（8/9）
接下来我们自己插入一个Usb摄像头，进行实时的目标检测~~
---------------------------------------------------------------------------------------------------------------------------------
2.使用笔记本摄像头目标检测

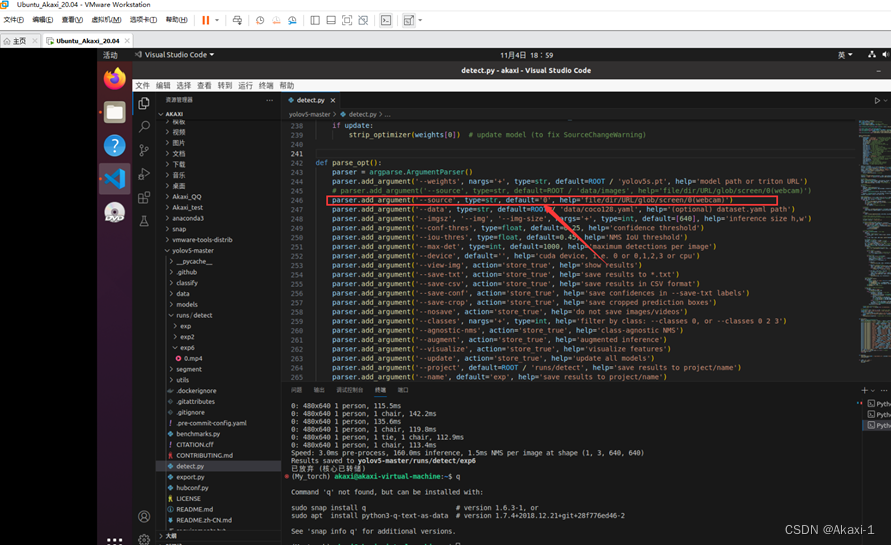

还是用vscode打开detect.py文件，找到第245行的参数行
将 default = ROOT / ‘data/images’
改为 default = ‘0’ 【0表示使用笔记本默认摄像头】
然后将摄像头连接到虚拟机上，不然运行detect,py就会报错

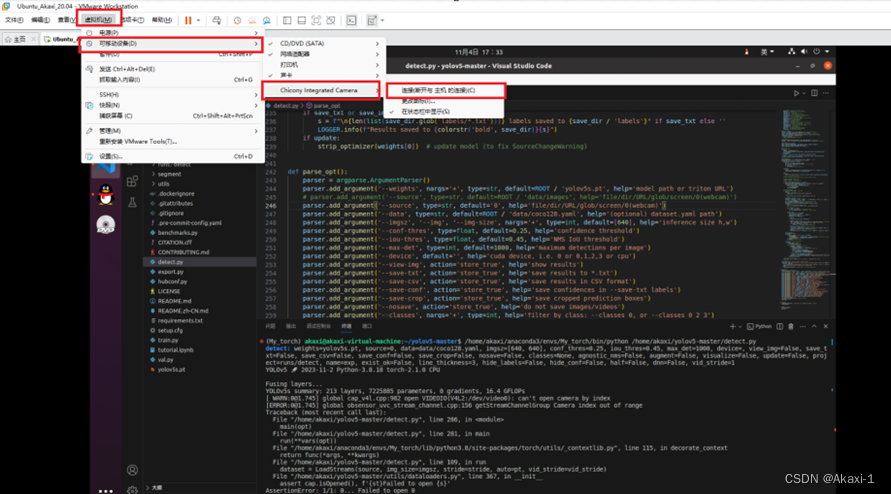

虚拟机 – 可移动设备 – 找到笔记本摄像头 – 连接
之后点击运行detect.py就可以看yolov5跑出来的效果啦
（这里很可能会遇到报错：什么什么no shape读不到摄像头）
打开茄子相机应用看看有没有图像输出，如果没有很大可能是虚拟机的Usb设置不对，先关机，在USB适配器将兼容性改为USB3.1
再次打开虚拟机（记得将摄像头连接到虚拟机！）打开茄子相机，就可以看到摄像头啦~
点击运行，可以看到出现一个界面，动态的显示摄像头的图像，就是yolov5进行的目标检测噜，成功检测到摄像头的输出并目标检测啦。
点击终端，按下q结束程序，可以在
yolov5-mater/runs/detect/最新的exp文件下看到刚刚运行的视频
至此，在Ubuntu下使用yolov5进行目标检测已经完全成功！完结撒花！！！！！！！！！！！进度（9/9）
更多细节：
【使用外接USB摄像头进行目标检测】
将这里的default = ‘0’改为default = ‘1’或者‘2’等，这个看你的usb摄像头搭载在哪里，输入指令ls -l /dev/video* 查看。
【Ros下搭载yolov5实现目标检测】
作为一名Ros机器人学习者，当然想到能将yolov5搭载在Ros环境中，那对于很多机器人都可以实现目标检测，检测到车辆或者行人还是其他事物时，在不同的应用场景进行设计。我比较感兴趣的是在车辆上搭载yolov5，实现自动驾驶场景，目标检测，信息判断，消息通信，话题发布通信，路径规划导航等，在Ros的环境下自己实现车辆的自动避险，自动驾驶等，想必也是帅的嘞。
可能需要一时半会，码一下这篇博主的文章
https://blog.csdn.net/svfsvadfv/article/details/129825613
----------------------------------------------------------------------------------------------------
相信读到这里的朋友，一定是坚持且优秀的
给博主一个免费的赞👍吧
扫描二维码进博主交流群，问题交流 | 吹吹水 | 一起变得更加优秀
2023.11.4
渝北仙桃数据谷
