②EtherCAT转Modbus485RTU网关多路同步高速采集无需编程串口服务器
网关 MS-A2-1021
产品功能
MS-A2-1021 网关通过 EtherCAT 协议与自由协议或 Modbus 协议的相互转换,可以将RS485 串口设备接入 EtherCAT 网络,并可轻松实现数据的双向交换。
技术指标
[1] 二个独立通道;
[2] EtherCAT 网络与 RS485 串口通讯相互独立;
[3] 串口是 RS485 接口,半双工,波特率 2400、4800、9600、19200、38400、57600、115200 可选,数据位:8、7 位可选,校验位:无、奇、偶可选,1 位或2 位停止位可选;
[4] MS-A2-1021 串口网关作为 Modbus 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码,每个通道最多可配置 48 条 Modbus 命令,Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能,便于用户解决两个网络间数据的大端小端格式问题;
[5] 串口独立 1KV 光电隔离;
[6] EtherCAT 最大输入输出字节数:
最大输入字节数为 512 Bytes
最大输出字节数为 512 Bytes
[7] 防护等级:IP20;
[8] 测试标准:符合 EMC 测试标准。

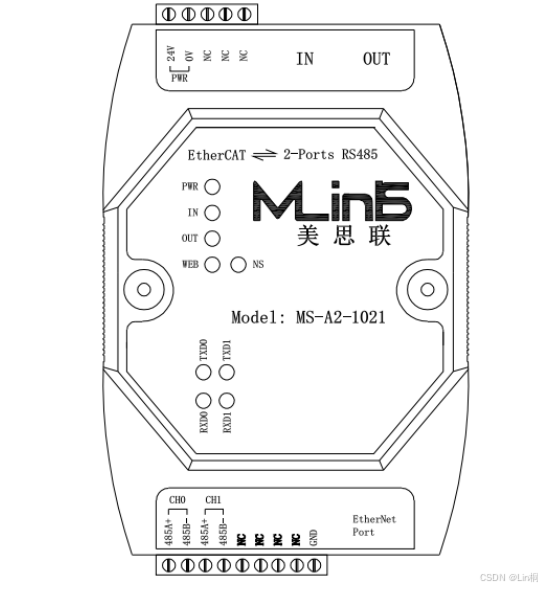

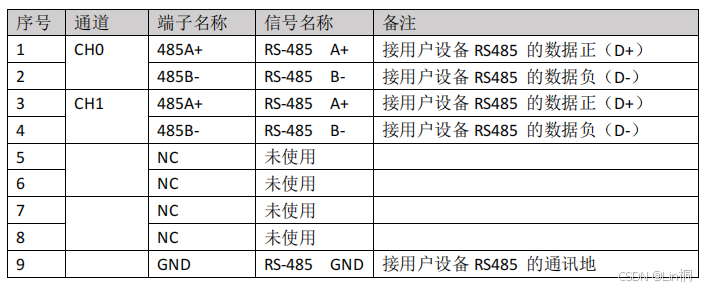

端子排列

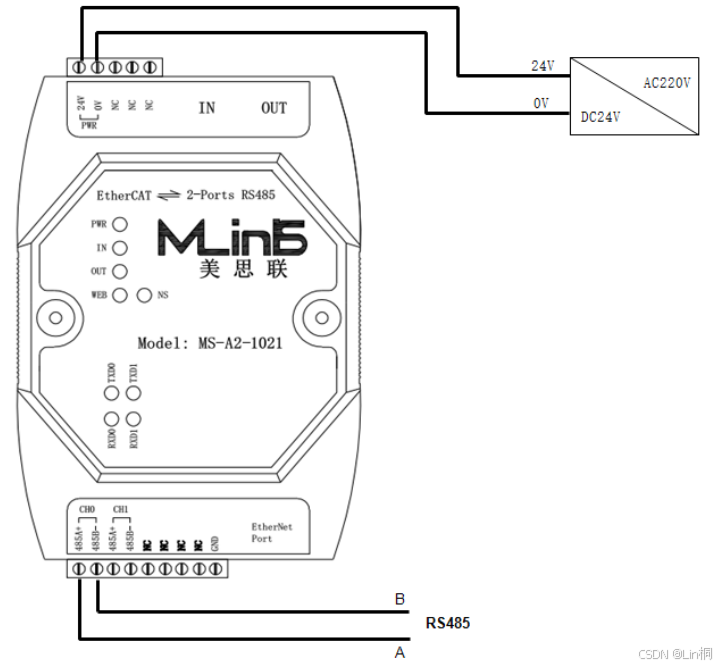

布线图
网关 MS-A2-1011
产品功能
MS-A2-1011 网关通过 EtherCAT 协议与自由协议或 Modbus 协议的相互转换,可以将RS485 串口设备接入 EtherCAT 网络,并可轻松实现数据的双向交换。
技术指标
[1] 一个独立通道;
[2] EtherCAT 网络与 RS485 串口通讯相互独立;
[3] 串口是 RS485 接口,半双工,波特率 2400、4800、9600、19200、38400、57600、115200 可选,数据位:8、7 位可选,校验位:无、奇、偶可选,1 位或 2 位停止位可选;
[4] MS-A2-1011 串口网关作为 Modbus 主站,支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码,每个通道最多可配置 48 条 Modbus 命令,Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能,便于用户解决两个网络间数据的大端小端格式问题;
[5] 串口独立 1KV 光电隔离;
[6] EtherCAT 最大输入输出字节数:
最大输入字节数为 512 Bytes
最大输出字节数为 512 Bytes
[7] 防护等级:IP20;
[8] 测试标准:符合 EMC 测试标准。

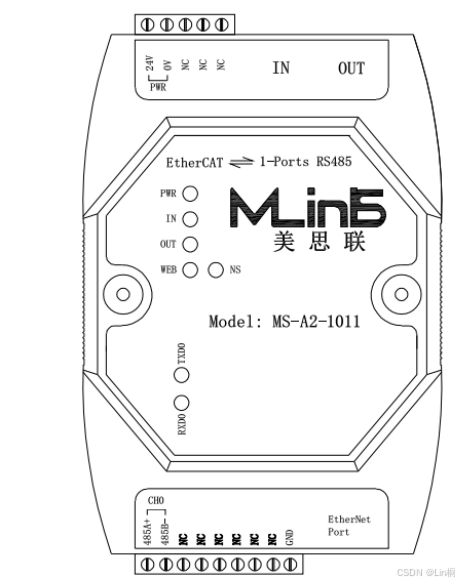

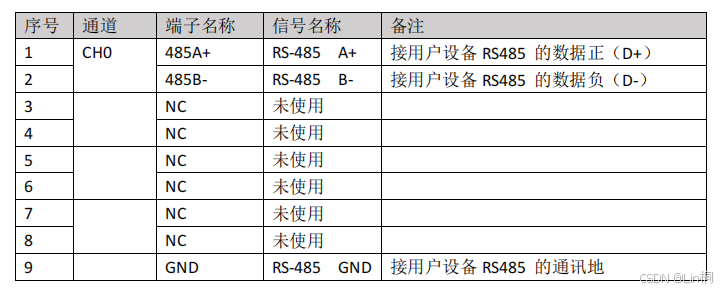

端子排列

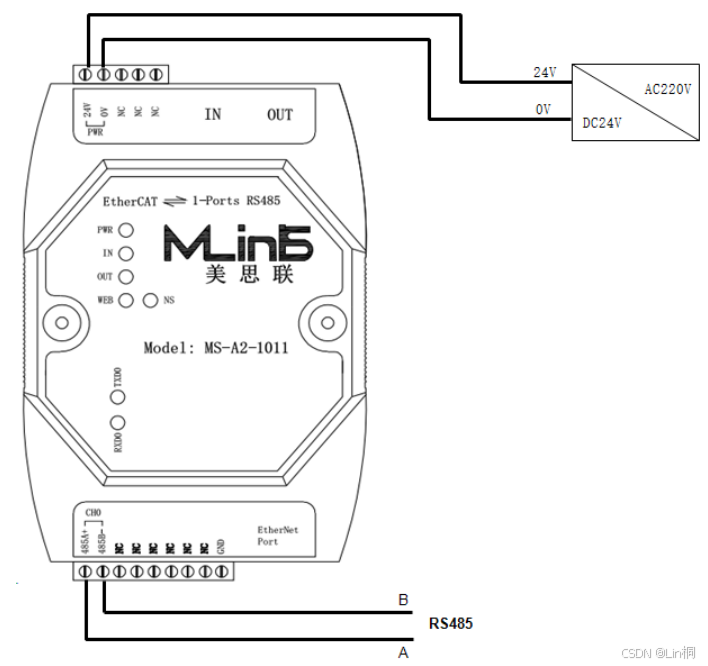

布线图

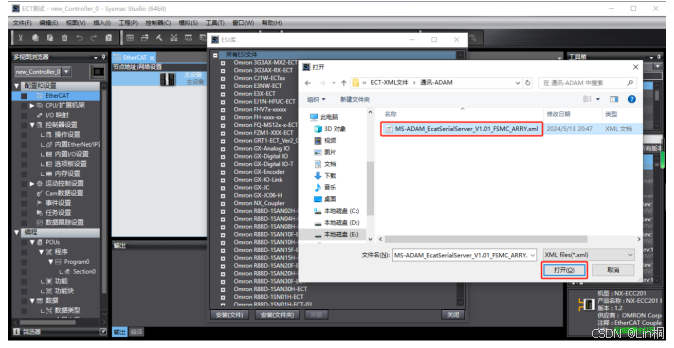

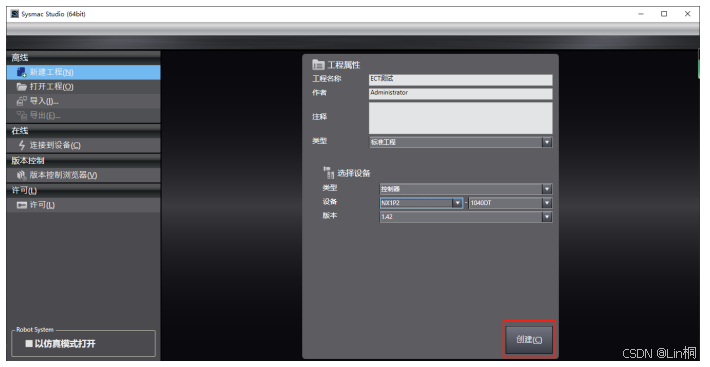

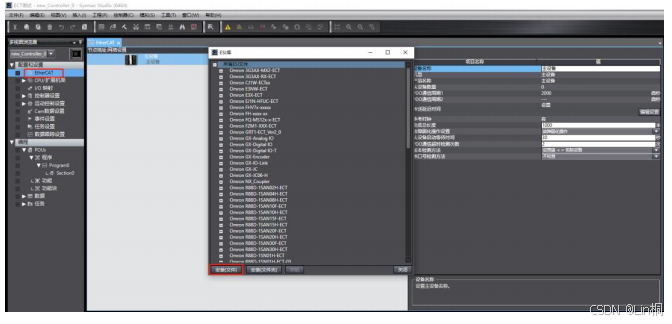

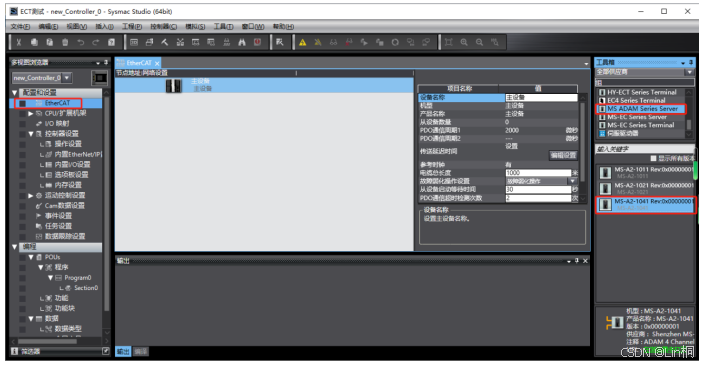

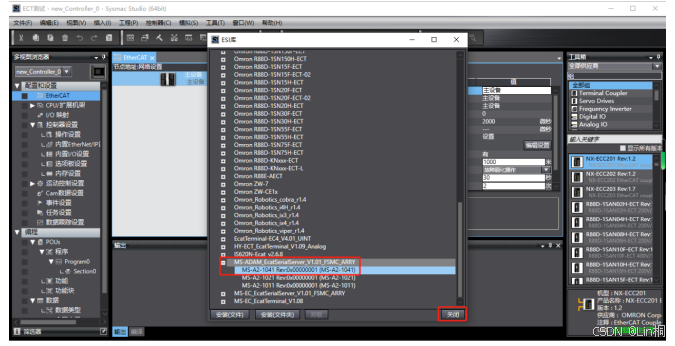

EtherCAT 通信功能

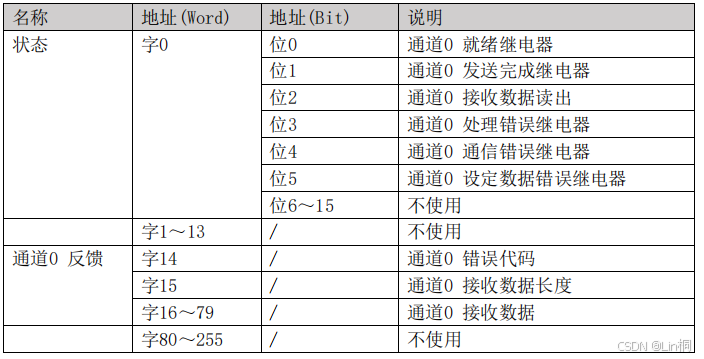

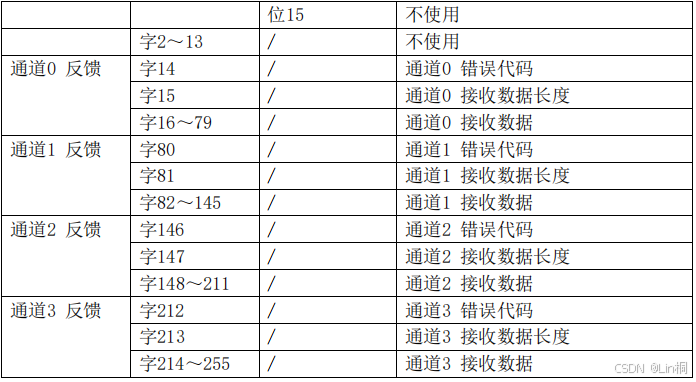

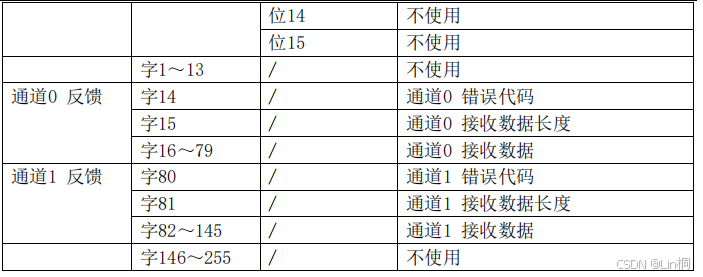

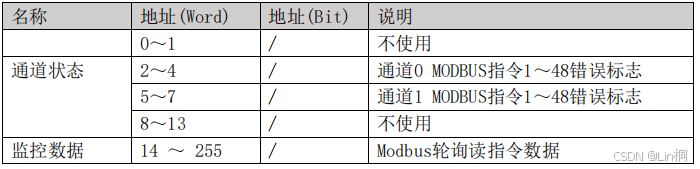

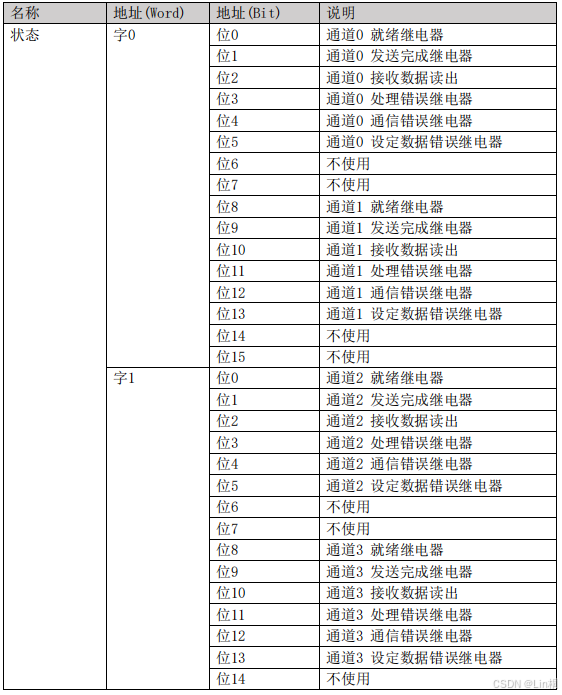

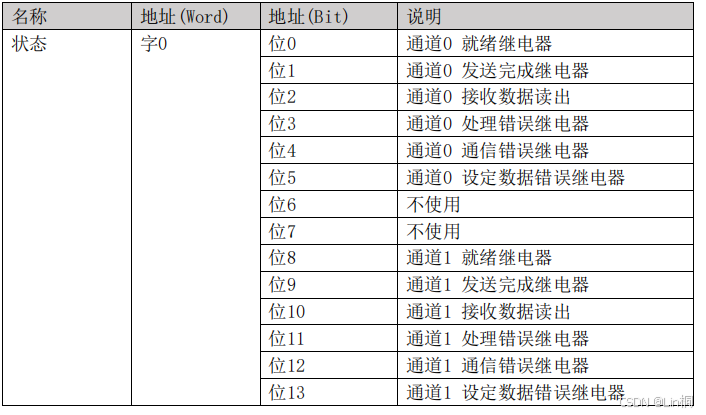

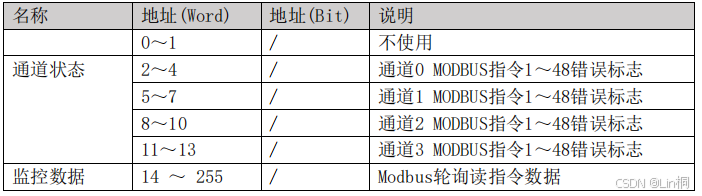

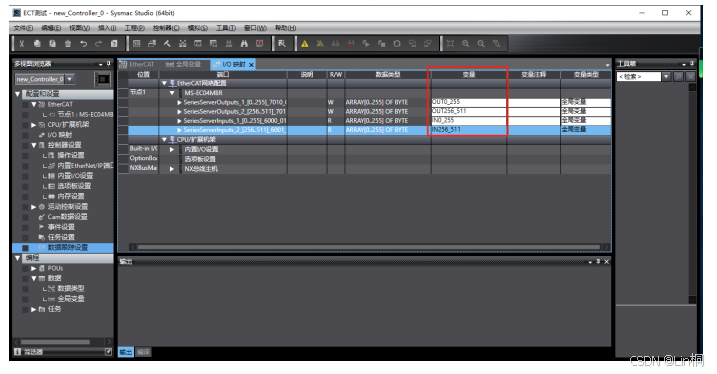

对于 IN 区域的分配(MS-A2-10X1→扫描器)
来自 MS-A2-10X1 适配器的数据分配到 EtherCAT 扫描器的 IN 区域。
MS-A2-1041
监控数据(256 字/512 字节)
自由协议
MODBUS 协议
MS-A2-1021
监控数据(256 字/512 字节)
自由协议
MODBUS 协议

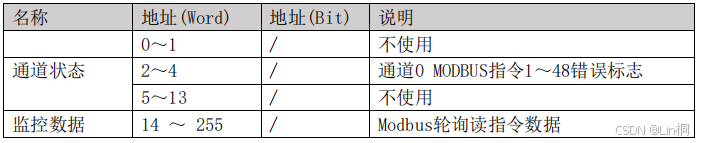

MS-A2-1011
监控数据(256 字/512 字节)
自由协议
MODBUS 协议

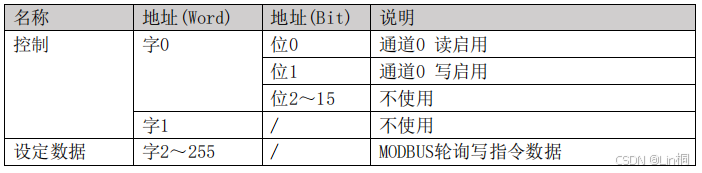

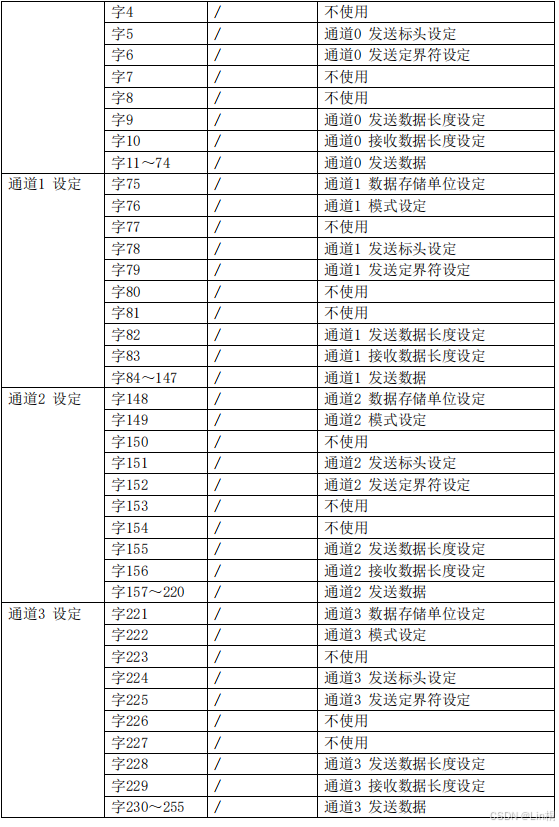

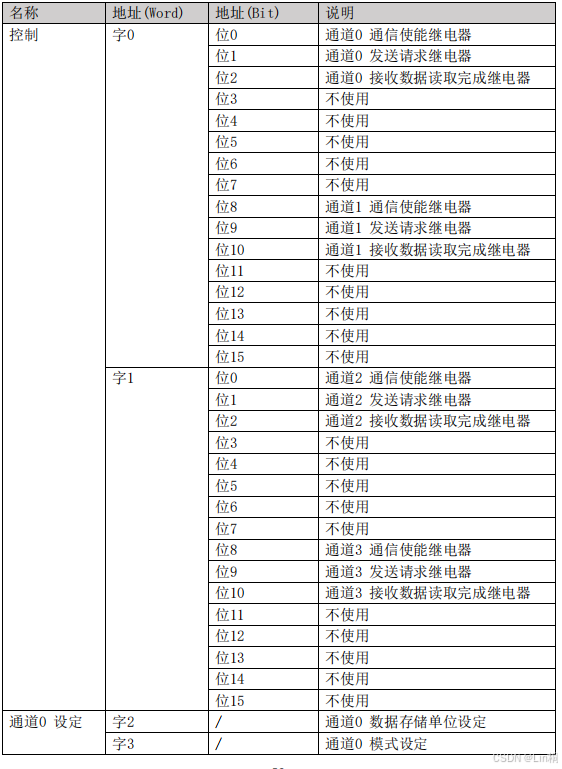

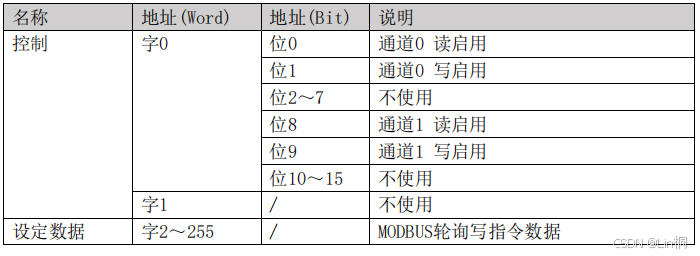

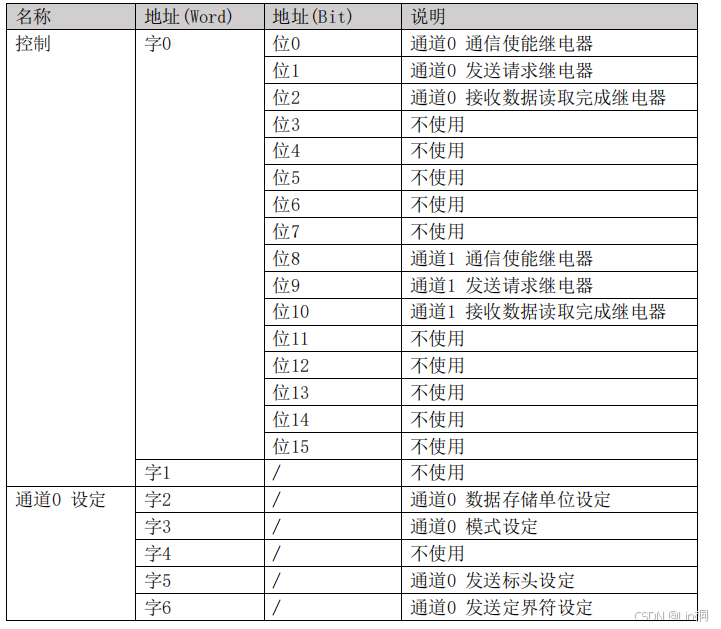

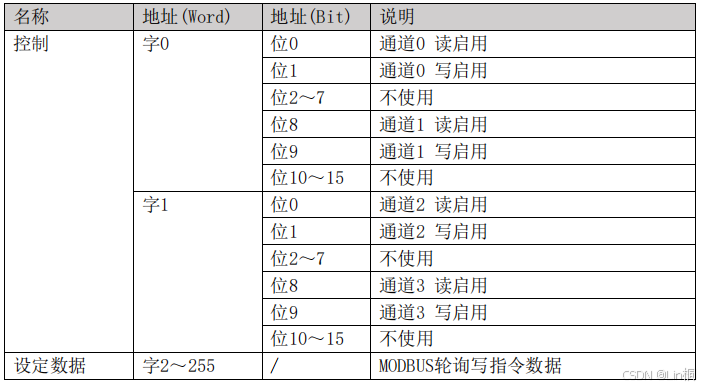

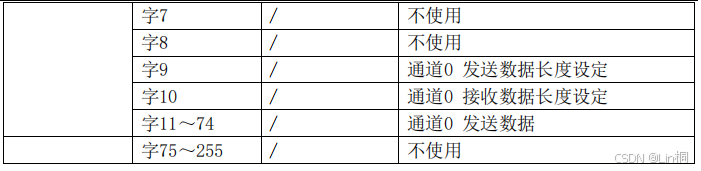

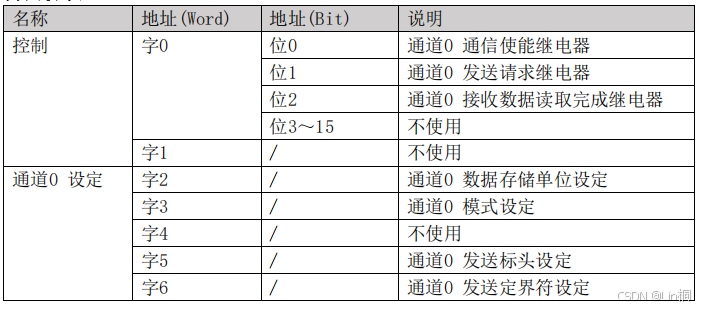

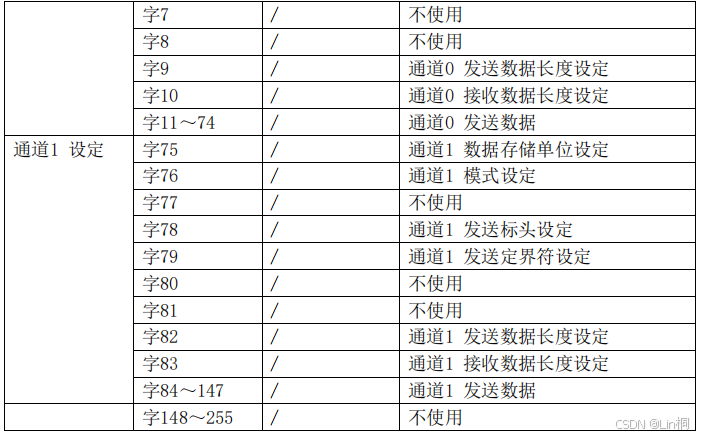

面向 OUT 区域的分配(扫描器→MS-A2-10X1)
面向扩展单元的数据分配到 EtherNet/IP 扫描器的 OUT 区域。
MS-A2-1041
控制数据(256 字/512 字节)
自由协议
MODBUS 协议
MS-A2-1021
控制数据(256 字/512 字节)
自由协议
