Dell服务器中Lsiutil命令常见使用
-
Download firmware (update the FLASH)
-
Download/erase BIOS and/or FCode (update the FLASH)
-
Scan for devices
-
Change IOC settings (interrupt coalescing)
-
Change SAS IO Unit settings
-
Display attached devices
-
Diagnostics
-
RAID actions
-
Reset bus
-
Reset target
-
Display operating system names for devices
-
Concatenate SAS firmware and NVDATA files
-
Show non-default settings
-
Restore default settings
-
Show board manufacturing information
-
Reset SAS link, HARD RESET
-
Reset SAS link
-
Reset port
e Enable expert mode in menus
p Enable paged mode
w Enable logging
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 69 — 查看Raid 卡的信息板子名称【SAS6IR】
Seg/Bus/Dev/Fun Board Name Board Assembly Board Tracer
0 2 0 0 SAS6IR
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 8 —扫描硬盘设备并打印设备状态
SAS1068E’s links are 3.0 G, 3.0 G, down, down, off, off, off, off
B___T___L Type Vendor Product Rev SASAddress PhyNum
0 0 0 Disk Dell VIRTUAL DISK 1028
0 8 0 EnclServ DP BACKPLANE 1.07 5942b0b02dcf1a00 8
Hidden RAID Devices:
B___T Device Vendor Product Rev SASAddress PhyNum
0 1 PhysDisk 0 SEAGATE ST3600057SS ES62 5000c50023c4b95d 1
0 9 PhysDisk 1 SEAGATE ST3600057SS ES62 5000c50023c4bd95 0
【查看Raid 状态】: 进入21 选项:
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 21
-
Show volumes
-
Show physical disks
-
Get volume state
-
Wait for volume resync to complete
-
Replace physical disk
-
Disable drive firmware update mode
-
Enable drive firmware update mode
-
Create volume
-
Delete volume
-
Change volume settings
-
Change volume name
-
Create hot spare
-
Reset port
e Enable expert mode in menus
p Enable paged mode
w Enable logging
RAID actions menu, select an option: [1-99 or e/p/w or 0 to quit] 2 —查看设备在线状态
1 volume is active, 2 physical disks are active
PhysDisk 0 is Bus 0 Target 1
PhysDisk State: online
PhysDisk Size 572325 MB, Inquiry Data: SEAGATE ST3600057SS ES62
Warning, page length in reply does not match page length in buffer
(9 vs. 15)
PhysDisk 1 is Bus 0 Target 9
PhysDisk State: online
PhysDisk Size 572325 MB, Inquiry Data: SEAGATE ST3600057SS ES62
Warning, page length in reply does not match page length in buffer
(9 vs. 15)
注意，因为我的两块硬盘做得是Raid 0 ，如果你的磁盘做得是Raid 1 可以通过 【4. Wait for volume resync to complete】两块硬盘的同步状态
RAID actions menu, select an option: [1-99 or e/p/w or 0 to quit] 4 —我的是Raid 0
Volume 0 State: optimal, enabled
以下几个菜单可以在线创建阵列！
-
Create volume
-
Delete volume
-
Change volume settings
-
Change volume name
-
Create hot spare
#注意以上所有的退出使用阿拉数字零
3、非交互方式查看SAS 6/iR卡信息
如果你觉得上面的菜单选项比较麻烦，你也可以使用命令行模式完成！如下:
lsiutil –p1 –a 8,21,4,0,0
-p1 指1 MPT Port found
-a 指你选择的菜单号,并使用逗号分开.
0表示退出参数------即进入几个菜单，就是用几个0 做退出！
[root@k]# ./lsiutil -p1 -a 8,21,4,0,0
LSI Logic MPT Configuration Utility, Version 1.56, March 19, 2008
1 MPT Port found
Port Name Chip Vendor/Type/Rev MPT Rev Firmware Rev IOC
- /proc/mpt/ioc0 LSI Logic SAS1068E B3 105 00192f00 0
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 8
SAS1068E’s links are 3.0 G, 3.0 G, down, down, off, off, off, off
B___T___L Type Vendor Product Rev SASAddress PhyNum
0 0 0 Disk Dell VIRTUAL DISK 1028
0 8 0 EnclServ DP BACKPLANE 1.07 5942b0b02dcf1a00 8
Hidden RAID Devices:
B___T Device Vendor Product Rev SASAddress PhyNum
0 1 PhysDisk 0 SEAGATE ST3600057SS ES62 5000c50023c4b95d 1
0 9 PhysDisk 1 SEAGATE ST3600057SS ES62 5000c50023c4bd95 0
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 21
RAID actions menu, select an option: [1-99 or e/p/w or 0 to quit] 4
Volume 0 State: optimal, enabled
RAID actions menu, select an option: [1-99 or e/p/w or 0 to quit] 0
Main menu, select an option: [1-99 or e/p/w or 0 to quit] 0
## 常用命令
./lsiutil -p 1 -a 20,12,0,0 查看硬盘计数器
./lsiutil -p 1 -a 21,1,0,0,0 查看逻辑卷状态
./lsiutil -p 1 -a 21,2,0,0,0 查看物理硬盘状态
状态值 对应含义
PhysDisk 0 is Bus 0 Target 3 编号
PhysDisk State: online 状态
Error Count 13, Last Error: Command = 28h, Key = 3, ASC/ASCQ = 11h/00h 错误计数器，大于0的话，就需要引起关注
./lsiutil -p 1 -i –s 显示端口1的设置和连接的设备
./lsiutil –s 显示所有端口上连接的设备
./lsiutil -p 2 -l 1 强制HBA卡端口2连接速度为1Gb
./lsiutil –p1 –a 21,1,0,0,0 和上边菜单操作一样，只不过不用手动去选择菜单项了
./lsiutil -p 1 -i –s 显示端口1的设置和连接的设备
./lsiutil –s 显示所有端口上连接的设备
./lsiutil -p 2 -l 1 强制HBA卡端口2连接速度为1Gb

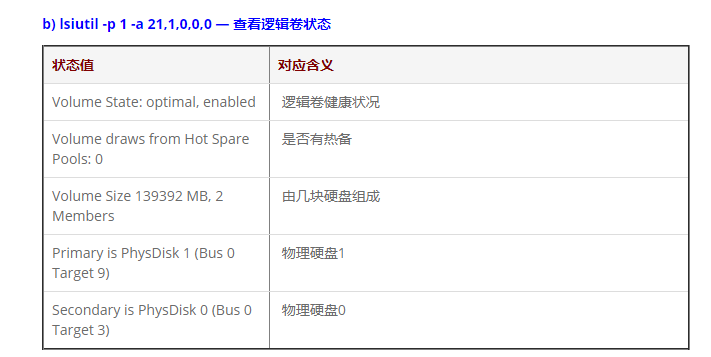

./lsiutil -p 1 -a 21,1,0,0,0 — 查看逻辑卷状态
状态值 对应含义
Volume State: optimal, enabled 逻辑卷健康状况
Volume draws from Hot Spare Pools: 0 是否有热备
Volume Size 139392 MB, 2 Members 由几块硬盘组成
Primary is PhysDisk 1 (Bus 0 Target 9) 物理硬盘1
Secondary is PhysDisk 0 (Bus 0 Target 3) 物理硬盘0
./lsiutil.x86_64 -p1 -a 8,21,4,0,0
## 扩展
## 常用PC服务器阵列卡
通常，我们使用的DELL/HP/IBM三家的机架式PC级服务器阵列卡是从LSI的卡OEM出来的，DELL和IBM两家的阵列卡原生程度较高，没有做太多封装，可以用原厂提供的阵列卡管理工具进行监控；而HP的阵列卡一般都做过封装了，因此需要使用自身特有的管理工具来监控。
**本文以几种常用的阵列卡为例，展示其阵列卡及硬盘监控的方法。**
**DELL SAS 6/iR卡**，全称LSI Logic SAS1068E，只支持RAID 0, RAID 1, RAID 1+0, 不支持RAID 5等高级RAID特性，不支持阵列卡电池。
**DELL PERC PERC H700卡**，全称LSI Logic MegaRAID SAS 2108，支持各种RAID级别及高级特性，可选配阵列卡电池。
**DELL PERC H310 Mini卡** ，全称LSI Logic / Symbios Logic MegaRAID SAS 2008，支持常见RAID级别，不支持高级RAID特性，不支持阵列卡电池。
**IBM ServeRAID M5014 SAS/SATA Controller卡**，全称LSI Logic / Symbios Logic MegaRAID SAS 2108，支持各种RAID级别及高级特性，可选配阵列卡电池。
**IBM ServeRAID-MR10i SAS/SATA Controller卡**，全称LSI Logic / Symbios Logic MegaRAID SAS 1078，支持常见RAID级别，不支持高级RAID特性，可选配阵列卡电池，这个卡其实和DELL的PERC 6/i卡是一样的，都是基于LSI MegaRAID SAS 1078基础上OEM出来的。
## hpacucli工具
hpacucli工具查看阵列、硬盘、电池信息，其实就只要一条指令：
hpacucli ctrl all show config detail — 查看阵列详细信息、配置
#hpacucli工具查看阵列、硬盘、电池信息，其实就只要一条指令：
hpacucli ctrl all show config detail — 查看阵列详细信息、配置
状态值 对应含义
Controller Status: OK 阵列卡状态
Firmware Version: 1.18 firmware版本，太低了建议升级，以提高稳定性及性能
Cache Board Present: True 是否配备了cache模块
Cache Status: OK cache模块状态
Cache Ratio: 100% Read / 0% Write cache策略，此处只有读cache，不用于写cache，因为没有bbu电池，见下方结果
Drive Write Cache: Disabled 关闭磁盘cache
Total Cache Size: 256 MB cache大小
Total Cache Memory Available: 208 MB 实际可用cache大小，和理论cache大小不一样，说明cache模块可能有问题
No-Battery Write Cache: Disabled 关闭FORCEWB策略
Battery/Capacitor Count: 0 阵列卡BBU电池数量为0，也就是没有BBU模块
Battery/Capacitor Status: Failed (Replace Batteries) 阵列卡BBU电池状态，这里显示是错误状态，需要及时更换
Array: A 第一个乌列阵列，编号从A开始，依次是A、B、C
Status: OK 物理阵列状态
Logical Drive: 1 第一个逻辑卷，编号从1开始
Fault Tolerance: RAID 5 第一个逻辑卷的阵列级别
Status: OK 第一个逻辑卷状态
Caching: Enabled 第一个逻辑卷是否启用了cache策略

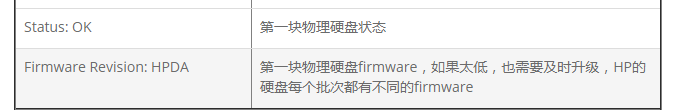

physicaldrive 1I:1:1 第一块物理硬盘，编号从1开始
Status: OK 第一块物理硬盘状态
Firmware Revision: HPDA 第一块物理硬盘firmware，如果太低，也需要及时升级，HP的硬盘每个批次都有不同的firmware
