Vmware16虚拟机下为Ubuntu22.04添加新的磁盘

2025-05-03 22:00:17 5 阅读

一、问题描述

因为我初始分配的虚拟机磁盘大小不够，所以现在需要重新添加一块虚拟机磁盘。
注：此方法添加磁盘是有一些错误，导致启动盘变成了新添加的磁盘，博主现在正在找方法。
这个需要将原先的vim /etc/fstab 加的删除不建议采用本教程
可参考：https://blog.csdn.net/Edwinwzy/article/details/130614205

二、解决办法

添加磁盘

点击虚拟机配置

2、在”虚拟机设置“中点击 “添加”

3、在”添加硬件导向“中选择”磁盘“，然后点击”下一步“

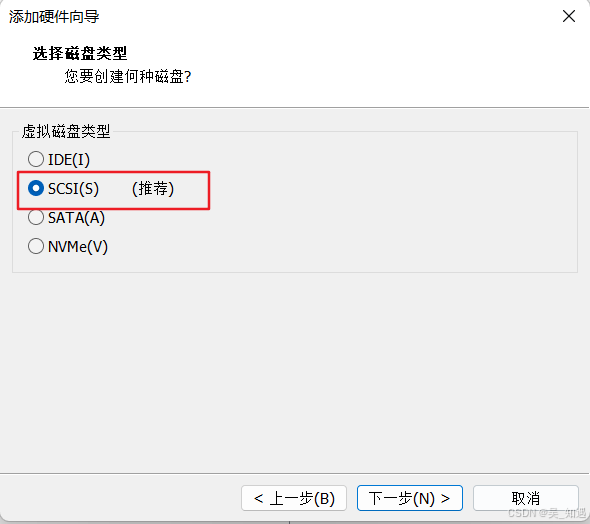

4、选择 “SCSI”

5、选择”创建虚拟磁盘“

6、给磁盘设定空间大小（根据你自己需要提添加的磁盘大小，这里是40GB）

7、这一步直接点击 ”完成“ 就可以了

Linux 下磁盘管理–逻辑卷–LV

1、进入虚拟机查看，在root用户下输入以下命令

fdisk -l

新增的磁盘/dev/sdb已添加

2、创建一个40G的分区

root@wuhaonan-virtual-machine:~# fdisk /dev/sdb

欢迎使用 fdisk (util-linux 2.37.2)。
更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。


命令(输入 m 获取帮助)： n
分区类型
   p   主分区 (0 primary, 0 extended, 4 free)
   e   扩展分区 (逻辑分区容器)
选择 (默认 p)： p
分区号 (1-4, 默认  1): 1
第一个扇区 (2048-83886079, 默认 2048): 2048
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-83886079, 默认 83886079): 83886079

创建了一个新分区 1，类型为“Linux”，大小为 40 GiB。

命令(输入 m 获取帮助)： t
已选择分区 1
Hex code or alias (type L to list all): 8e
已将分区“Linux”的类型更改为“Linux LVM”。

命令(输入 m 获取帮助)： w
分区表已调整。
将调用 ioctl() 来重新读分区表。

命令介绍：
使用 fdisk /dev/sdb 创建一个新分区：
输入 n 创建新分区。
选择 p（主分区）。
设置分区编号为 1。
起点扇区输入默认值 2048。
末尾扇区输入 83886079，这是磁盘的最大范围。
输入 t 修改分区类型为 8e（Linux LVM 类型）。
输入 w 保存并退出。
3、创建物理卷（PV）

将sdbq选择为自己的分区
1、pvcreate /dev/sdb1
2、pvdisplay
3、pvs

root@wuhaonan-virtual-machine:~# pvcreate /dev/sdb1
  Physical volume "/dev/sdb1" successfully created.
root@wuhaonan-virtual-machine:~# pvdisplay
  "/dev/sdb1" is a new physical volume of "<40.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb1
  VG Name
  PV Size               <40.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               hI5Ghp-YO3a-jwD5-SKd4-jKGj-fxnY-6fsQHe

root@wuhaonan-virtual-machine:~# pvs
  PV         VG Fmt  Attr PSize   PFree
  /dev/sdb1     lvm2 ---  <40.00g <40.00g

4、创建逻辑卷（LV）

创建逻辑卷 lvcreate -n 逻辑卷名 -L 卷组大小卷组名
1、lvcreate -n lvlv -L 40G vgvg （这里的40才是我们最后磁盘的大小）非常重要
2、lvdisplay
3、lvs

但是这时会重新一个问题，目前 /dev/sdb2 的分区只有一个扇区，大小仅为 512 字节，因此无法正常分配或使用。这里是建议如何重新分配整个磁盘 /dev/sdb 的 40 GiB 空间

root@wuhaonan-virtual-machine:~# lvcreate -n lvlv -L 40G vgvg
  Volume group "vgvg" has insufficient free space (10239 extents): 10240 required.
root@wuhaonan-virtual-machine:~# sudo vgdisplay vgvg
  --- Volume group ---
  VG Name               vgvg
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               <40.00 GiB
  PE Size               4.00 MiB
  Total PE              10239
  Alloc PE / Size       0 / 0
  Free  PE / Size       10239 / <40.00 GiB
  VG UUID               Ra3H62-4zw1-1BcZ-uRh0-Rluf-gjFm-ScHWuW

解决办法：重新创建一个小一点的39.9G

root@wuhaonan-virtual-machine:~# sudo lvcreate -n lvlv -L 39.9G vgvg
  Rounding up size to full physical extent 39.90 GiB
  Logical volume "lvlv" created.
root@wuhaonan-virtual-machine:~# lvdisplay
  --- Logical volume ---
  LV Path                /dev/vgvg/lvlv
  LV Name                lvlv
  VG Name                vgvg
  LV UUID                alE4Fm-hf3x-9Xng-MvnW-GIXw-vUxs-onbzab
  LV Write Access        read/write
  LV Creation host, time wuhaonan-virtual-machine, 2025-03-30 22:37:28 +0800
  LV Status              available
  # open                 0
  LV Size                39.90 GiB
  Current LE             10215
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           252:0

root@wuhaonan-virtual-machine:~# lvs
  LV   VG   Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  lvlv vgvg -wi-a----- 39.90g

5、格式化并挂载

1、mkfs.ext4 /dev/vgvg/lvlv
2、mkdir /lvmdata
3、mount /dev/vgvg/lvlv /lvmdata

root@wuhaonan-virtual-machine:~# mkfs.ext4 /dev/vgvg/lvlv
mke2fs 1.46.5 (30-Dec-2021)
创建含有 10460160 个块（每块 4k）和 2616320 个 inode 的文件系统
文件系统 UUID：b9ac44dd-7200-4d61-9dff-af49026d35ff
超级块的备份存储于下列块：
	32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
	4096000, 7962624

正在分配组表： 完成
正在写入 inode表： 完成
创建日志（65536 个块）： 完成
写入超级块和文件系统账户统计信息： 已完成

root@wuhaonan-virtual-machine:~# mkdir /lvmdata
root@wuhaonan-virtual-machine:~# mount /dev/vgvg/lvlv /lvmdata

6、创建永久挂载点

1、使用 blkid 命令查看UUID
2、将设备加到 /etc/fstab 文件中
vim /etc/fstab ###设置fstab配置文件
在文件中输入的内容的格式是：
硬件文件或uuid号 >挂载点>文件类型>设备自定义选项>0>0
这是我的文件里新加的语句

root@wuhaonan-virtual-machine:~# blkid
/dev/sda3: UUID="9cacb9c5-d445-42d2-8404-71cd5214b63f" BLOCK_SIZE="4096" TYPE="ext4" PARTUUID="7490e8c3-44b3-45da-bce8-1846965a2d03"
/dev/loop1: TYPE="squashfs"
/dev/loop19: TYPE="squashfs"
/dev/loop17: TYPE="squashfs"
/dev/loop8: TYPE="squashfs"
# 这是我添加的
/dev/sdb1: UUID="hI5Ghp-YO3a-jwD5-SKd4-jKGj-fxnY-6fsQHe" TYPE="LVM2_member" PARTUUID="4e3b4538-01"
/dev/loop15: TYPE="squashfs"
/dev/loop6: TYPE="squashfs"
/dev/loop13: TYPE="squashfs"
/dev/loop4: TYPE="squashfs"
/dev/loop11: TYPE="squashfs"
/dev/sr0: BLOCK_SIZE="2048" UUID="2024-02-20-19-39-27-00" LABEL="Ubuntu 22.04.4 LTS amd64" TYPE="iso9660" PTTYPE="PMBR"
/dev/loop2: TYPE="squashfs"
/dev/loop0: TYPE="squashfs"
/dev/mapper/vgvg-lvlv: UUID="b9ac44dd-7200-4d61-9dff-af49026d35ff" BLOCK_SIZE="4096" TYPE="ext4"
/dev/loop18: TYPE="squashfs"
/dev/loop9: TYPE="squashfs"
/dev/loop16: TYPE="squashfs"
/dev/loop7: TYPE="squashfs"
/dev/sda2: UUID="6140-BDD7" BLOCK_SIZE="512" TYPE="vfat" PARTLABEL="EFI System Partition" PARTUUID="cf9e34af-ab70-435f-b50b-26519d94fdae"
/dev/sda1: PARTUUID="5d515608-6a1f-49f1-829d-f01b08a81219"
/dev/loop14: TYPE="squashfs"
/dev/loop5: TYPE="squashfs"
/dev/loop12: TYPE="squashfs"
/dev/loop3: TYPE="squashfs"
/dev/loop20: TYPE="squashfs"
/dev/loop10: TYPE="squashfs"
root@wuhaonan-virtual-machine:~# vim /etc/fstab

# /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
#
# / was on /dev/sda3 during installation
UUID=9cacb9c5-d445-42d2-8404-71cd5214b63f /               ext4    errors=remount-ro 0       1
# /boot/efi was on /dev/sda2 during installation
UUID=6140-BDD7  /boot/efi       vfat    umask=0077      0       1
/swapfile                                 none            swap    sw              0       0
# add disk
UUID=hI5Ghp-YO3a-jwD5-SKd4-jKGj-fxnY-6fsQHe /lvmdata ext4 defaults 0 0
# 用于根据 /etc/fstab 配置文件中的内容自动挂载所有定义的文件系统。
root@wuhaonan-virtual-machine:~# mount -a
mount: /lvmdata: /dev/sdb1 already mounted or mount point busy.
root@wuhaonan-virtual-machine:~# mount | grep /dev/sdb1
root@wuhaonan-virtual-machine:~# mount | grep /dev/sdb1
root@wuhaonan-virtual-machine:~# lsof | grep /lvmdata
lsof: WARNING: can't stat() fuse.gvfsd-fuse file system /run/user/1000/gvfs
      Output information may be incomplete.
lsof: WARNING: can't stat() fuse.portal file system /run/user/1000/doc
      Output information may be incomplete.
 # 确认当前挂载状态
# 检查 /dev/sdb1 或 /lvmdata 是否已经挂载
root@wuhaonan-virtual-machine:~# mount | grep /lvmdata
mount | grep /dev/sdb1
/dev/mapper/vgvg-lvlv on /lvmdata type ext4 (rw,relatime)
# 验证挂载点状态
# 使用以下命令查看磁盘使用情况
root@wuhaonan-virtual-machine:~# df -h
文件系统               大小  已用  可用 已用% 挂载点
tmpfs                  387M  3.7M  384M    1% /run
/dev/sda3               39G   35G  2.6G   93% /
tmpfs                  1.9G     0  1.9G    0% /dev/shm
tmpfs                  5.0M  4.0K  5.0M    1% /run/lock
/dev/sda2              512M  6.1M  506M    2% /boot/efi
tmpfs                  387M  140K  387M    1% /run/user/1000
/dev/sr0               4.7G  4.7G     0  100% /media/wuhaonan/Ubuntu 22.04.4 LTS amd64
/dev/mapper/vgvg-lvlv   39G   24K   37G    1% /lvmdata
