Cubemx实现LAN8720A+LWIP+Freertos+tcp服务器创建

2025-05-03 17:00:10 4 阅读

一、实验平台

用的STM32G431CBU6主板，以太网卡PHY层芯片是LAN8720A。

二、配置步骤

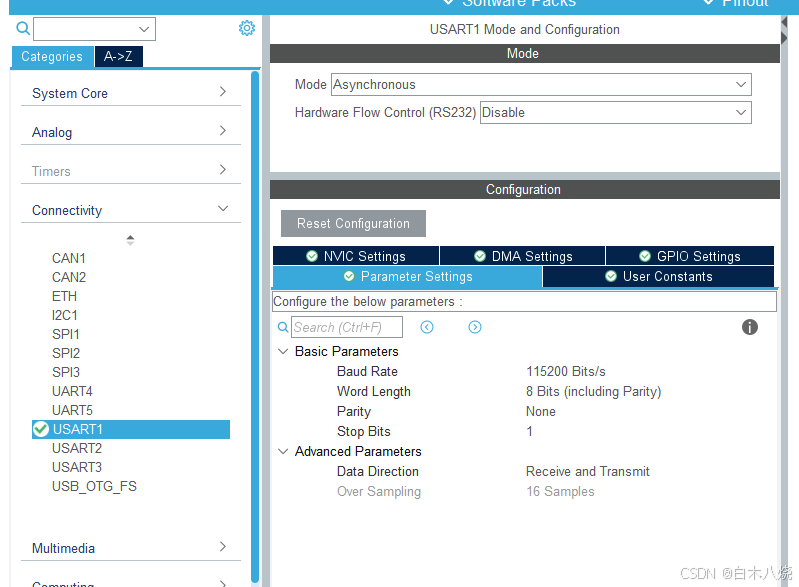

选择芯片就略过了，第一步先配置一个串口，直接配成异步模式，其他默认。（方便调试用，记得给串口的地线接上）

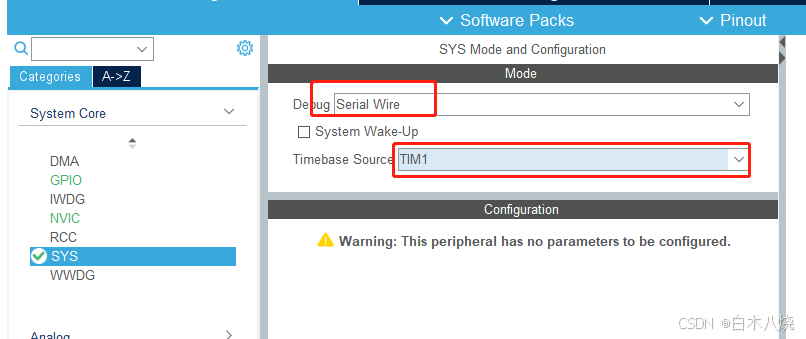

因为添加了freertos实时操作系统，而freertos用的是systick作为时钟源，所以要将HAL库时钟源改为其他定时器。

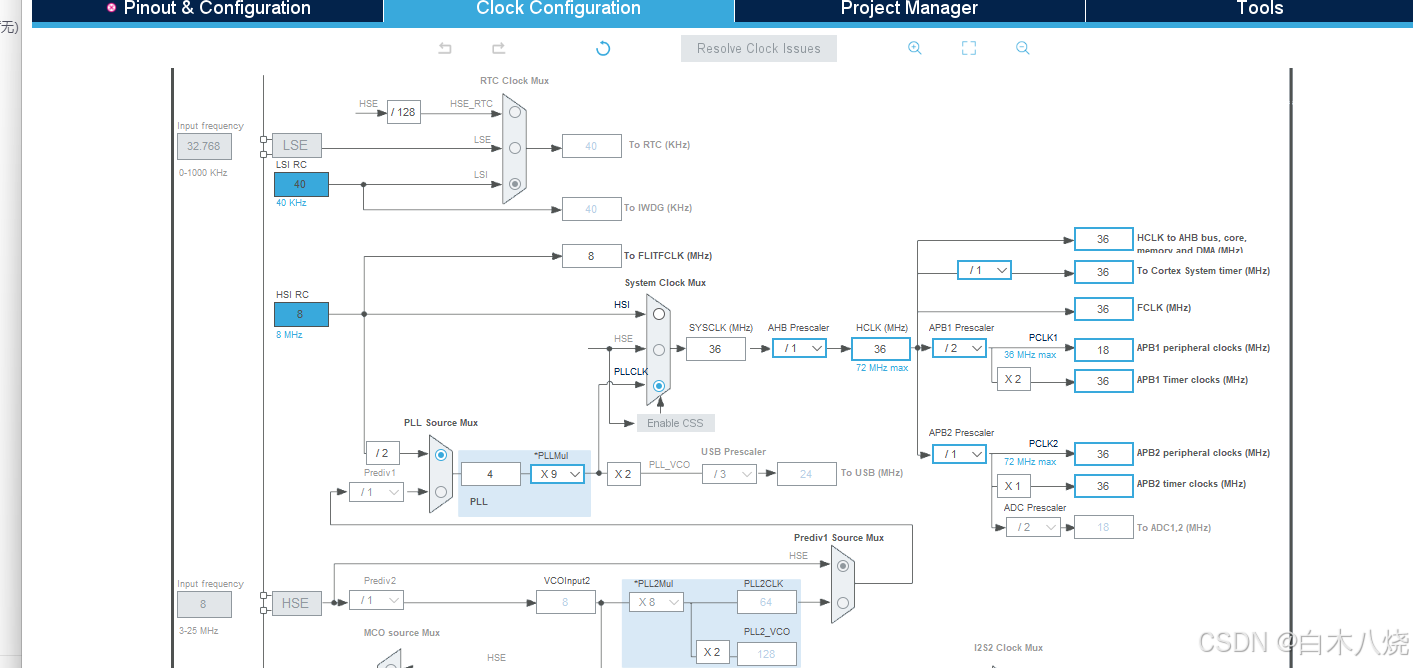

RCC可以不配置，如果需要更高频率也可以配

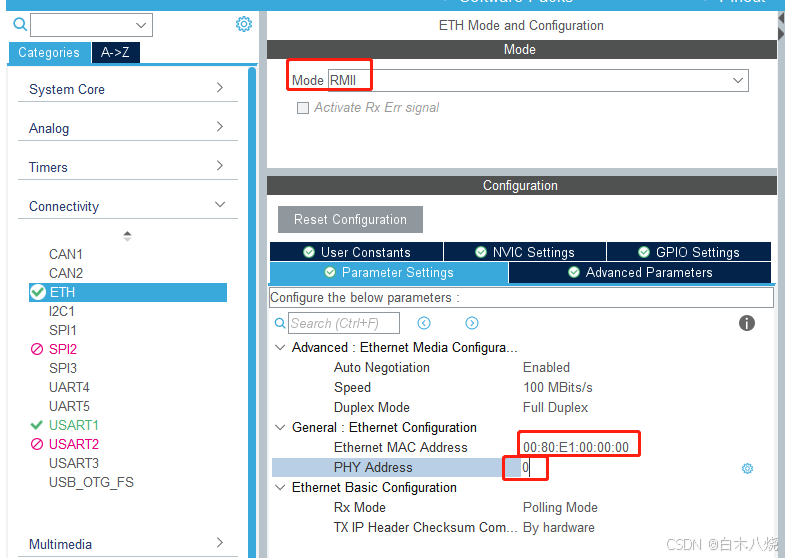

配置ETH时，配置为RMII（其他的没有试过），注意MAC地址别和其他需要联机通讯单片机重复了，PHY Address要根据芯片的PHYAD0引脚是否悬空来配置，悬空配置为0，不悬空为1。

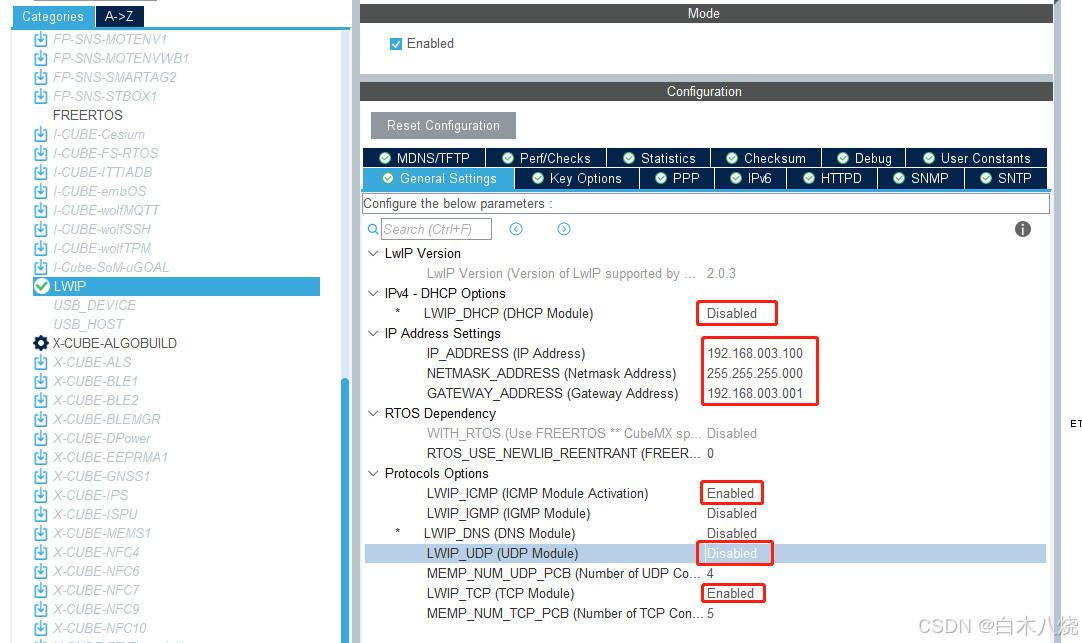

配置LWIP：先将DHCP关闭，用静态地址的方式配置IP地址、子网掩码、网关。ICMP要设置为使能，配置才可以ping通。UDP和TCP模式需要哪个就可以配置哪个使能。

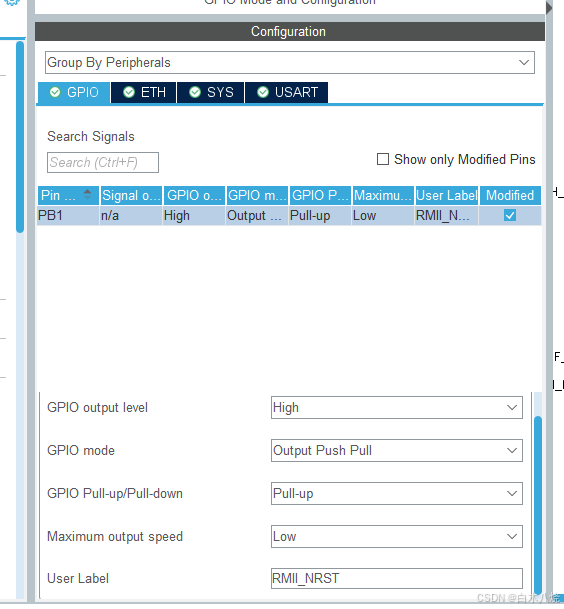

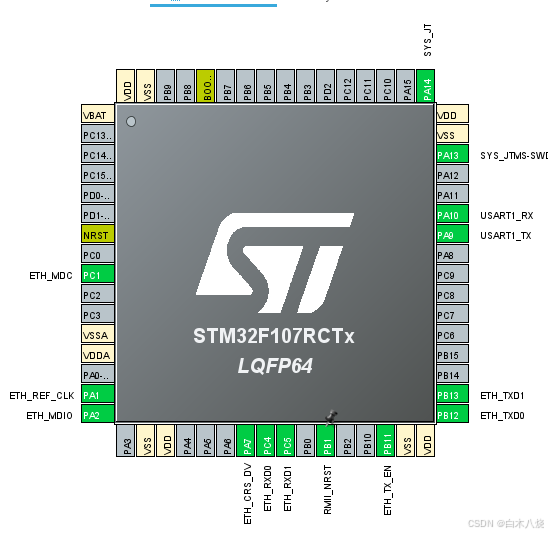

配置PHY芯片复位引脚

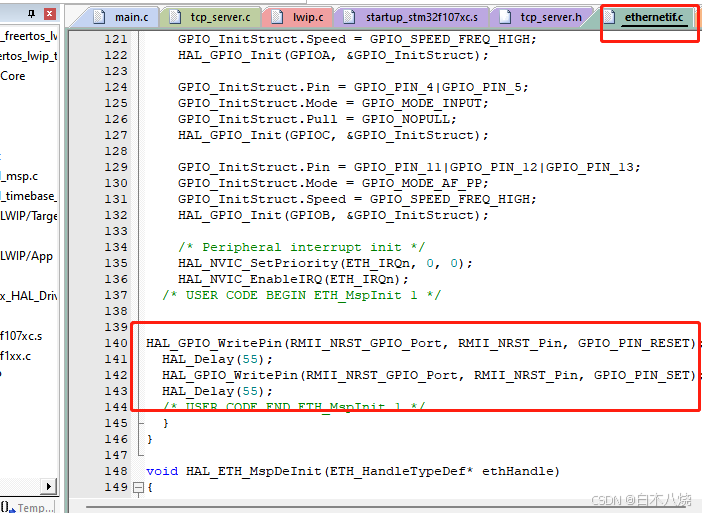

在代码中加入这一段，就是将连接PHY芯片复位引脚的那个GPIO拉低拉高一下。

HAL_GPIO_WritePin(RMII_NRST_GPIO_Port, RMII_NRST_Pin, GPIO_PIN_RESET);
HAL_Delay(55);
HAL_GPIO_WritePin(RMII_NRST_GPIO_Port, RMII_NRST_Pin, GPIO_PIN_SET);
HAL_Delay(55);

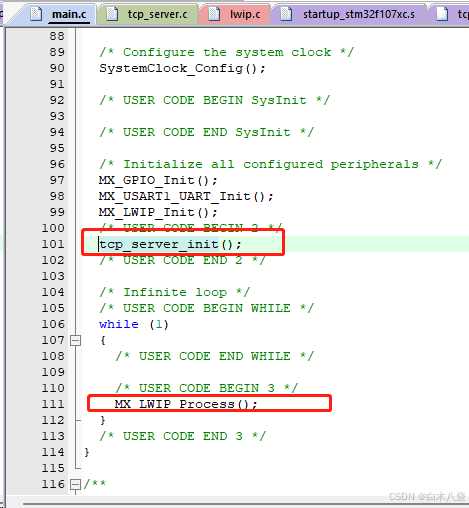

还需要在代码中加上MX_LWIP_Process();和tcp_server_init();

tcp_server.c相关函数如下

#include "stm32f1xx_hal.h"
#include "lwip.h"
#include "tcp.h"
#include "string.h"
#include "tcp_server.h"

/* 定义端口号 */
#define TCP_LOCAL_PORT     8000 /* 本地端口 */


/******************************************************************************
 * 描述  : 接收回调函数
 * 参数  : -
 * 返回  : -
******************************************************************************/
static err_t tcp_server_recv(void *arg, struct tcp_pcb *tpcb, struct pbuf *p, err_t err)
{
	if (p == NULL)     //检测到对方主动关闭连接时，也会调用recv函数，此时p为空
		{
		printf("ip %d:%d:%d:%d port:%d 客户端断开连接
",
			*((uint8_t *)&tpcb->remote_ip.addr),
			*((uint8_t *)&tpcb->remote_ip.addr + 1),
			*((uint8_t *)&tpcb->remote_ip.addr + 2),
			*((uint8_t *)&tpcb->remote_ip.addr + 3),
			tpcb->remote_port);

		//tcp_write(tpcb, "tcp client closed", strlen("tcp client closed"), 0);

		tcp_close(tpcb);

		err = ERR_CLSD;
		}
	else if (err != ERR_OK)
		{
		pbuf_free(p);
		}
	else
		{
		//更新窗口
		tcp_recved(tpcb, p->tot_len);     //读取数据的控制块   得到所有数据的长度

		void *p_buf=p->payload;
		uint8_t *data = (uint8_t *)p_buf;
            printf("len:%d
",  p->tot_len);  // 以十六进制形式打印每个字节
        for (u16_t i = 0; i < p->tot_len; i++) {
            printf("data[%d]=%d
", i , data[i]);  // 以十六进制形式打印每个字节
        }


		//tcp_write(tpcb, "tcp send", strlen("tcp send"), 0);


		memset(p->payload, 0 , p->tot_len);
		pbuf_free(p);
		}
  return err;
}

/******************************************************************************
 * 描述  : 客户端接入回调函数
 * 参数  : -
 * 返回  : -
******************************************************************************/


static err_t tcp_server_accept(void *arg, struct tcp_pcb *newpcb, err_t err)
{

    printf("ip %d:%d:%d:%d port:%d 客户端连接
",
        *((uint8_t *)&newpcb->remote_ip.addr),
        *((uint8_t *)&newpcb->remote_ip.addr + 1),
        *((uint8_t *)&newpcb->remote_ip.addr + 2),
        *((uint8_t *)&newpcb->remote_ip.addr + 3),
        newpcb->remote_port);


    //tcp_write(newpcb, "tcp client connected", strlen("tcp client connected"), 0);

    /* 注册接收回调函数 */
    tcp_recv(newpcb, tcp_server_recv);
    return ERR_OK;
}



/******************************************************************************
 * 描述  : 创建tcp服务器
 * 参数  : 无
 * 返回  : 无
******************************************************************************/

void tcp_server_init(void)
{
    struct tcp_pcb *tpcb;

    /* 创建tcp控制块 */
    tpcb = tcp_new();

    if (tpcb != NULL)
    {
        err_t err;

        /* 绑定端口接收，接收对象为所有ip地址 */
        err = tcp_bind(tpcb, IP_ADDR_ANY, TCP_LOCAL_PORT);

        if (err == ERR_OK)
        {
            /* 监听 */
            tpcb = tcp_listen(tpcb);

            /* 注册接入回调函数 */
            tcp_accept(tpcb, tcp_server_accept);
            printf("服务器创建成功
");

        }
        else
        {
		tcp_close(tpcb);
        }

    }
}

tcp_server.h相关函数如下

#ifndef _TCPECHO_H_
#define _TCPECHO_H_


void tcp_server_init(void);

#endif

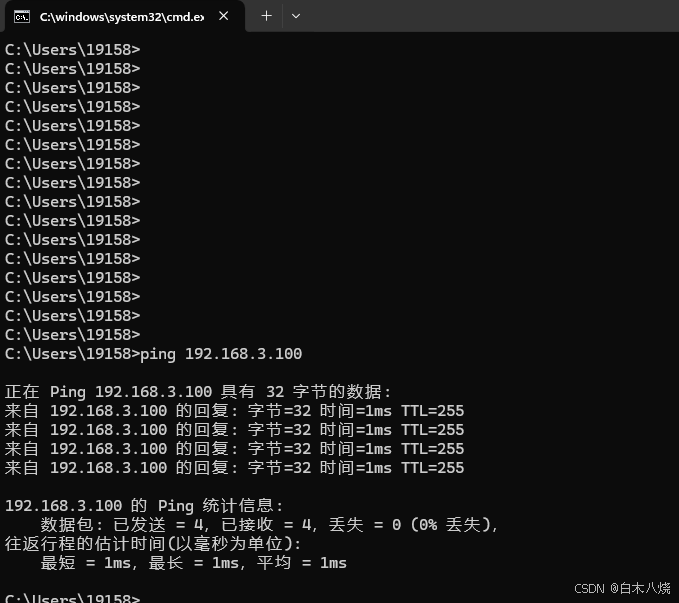

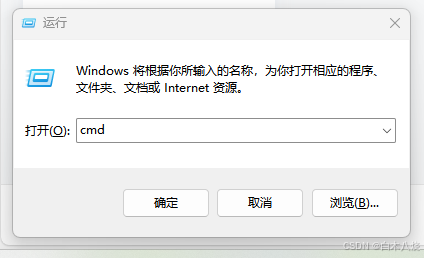

现在可以尝试ping通

如图就ping成功了

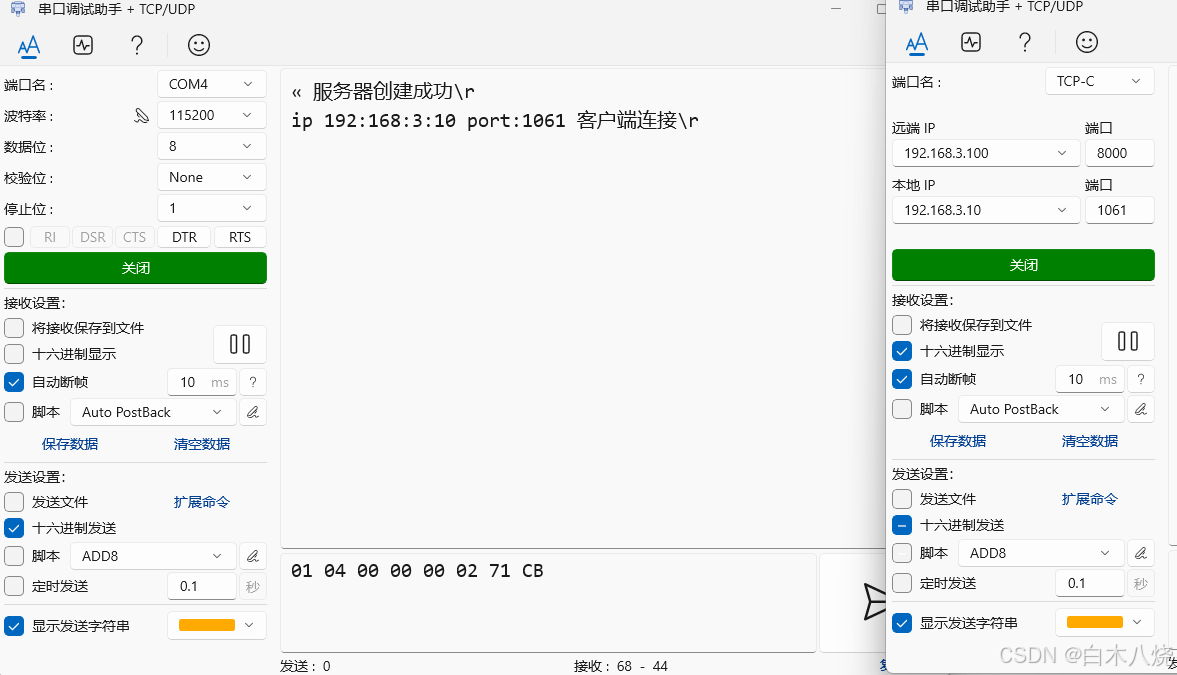

创建一个客户端，去连接到服务器上，得到了如图效果。

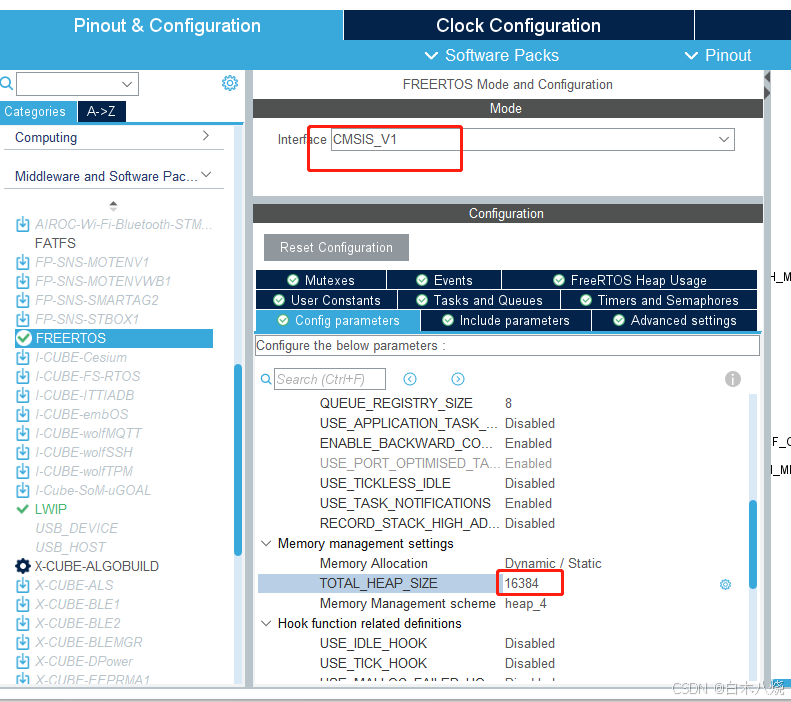

接下来添加freertos，我这里选择的时CMSIS_V1，V2没试过，注意这个堆空间大小尽量给大一点，不然会出错，还没找到原因

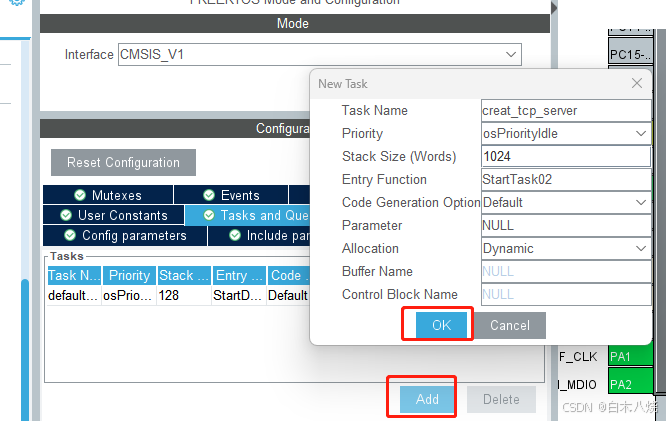

添加一个创建tcp服务器任务

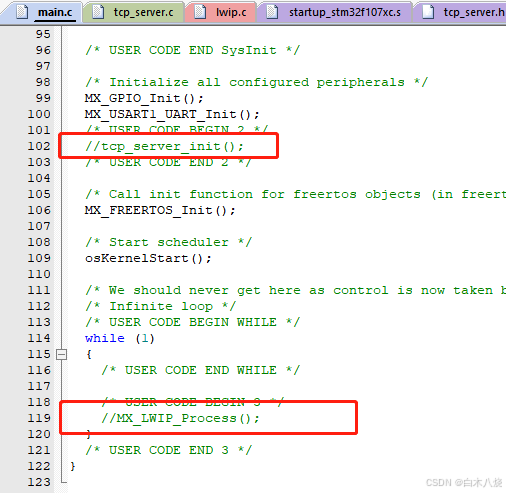

将原先代码内的这两个函数屏蔽

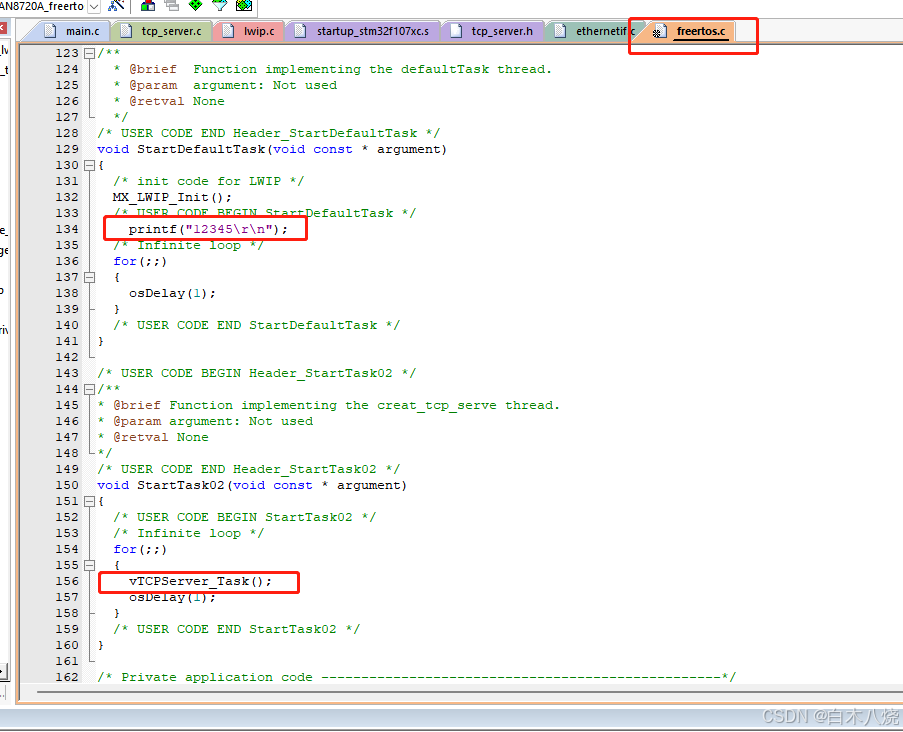

再在任务函数里面添加创建服务器函数

新的tcp_server.c相关函数如下

#include "tcp_server.h"
#include "lwip/sockets.h"
#include

char ReadBuff[BUFF_SIZE];

/* TCP服务器端（server）任务 */
void vTCPServer_Task(void)
{
    int sfd, cfd;
    int read_len;                                // 读的数据长度
    struct sockaddr_in server_addr, client_addr; // 服务器和客户端的结构体
    socklen_t client_addr_len;

	err_t err;
    // 创建socket
    sfd = socket(AF_INET, SOCK_STREAM, 0); // IPV4 socker连接 默认协议
	if(sfd < 0)
	{
    printf("创建失败
");
	}
	else
	{
    printf("创建成功
");
	}
    server_addr.sin_family = AF_INET;
    server_addr.sin_port = htons(SERVER_PORT);
    server_addr.sin_addr.s_addr = htonl(INADDR_ANY); // 从本机获取
    // 绑定socket
    err = bind(sfd, (struct sockaddr *)&server_addr, sizeof(server_addr)); // 文件描述符 IP地址加端口号 addr长度 返回值
	if(err < 0)
	{
    printf("绑定失败
");
	}
	else
	{
    printf("绑定成功 %d
",err);
	}
    // 监听socket
    err = listen(sfd, 5); // 文件描述符 握手队列总和
	if(err < 0)
	{
    printf("监听失败
");
	}
	else
	{
    printf("监听成功 %d
",err);
	}

	 printf("等待客户端连接
");

	 while(1)
	 	{
		 client_addr_len = sizeof(client_addr);
		 cfd = accept(sfd, (struct sockaddr *)&client_addr, &client_addr_len); // 文件描述符 IP地址加端口号 返回值

			printf("IP:%s 端口号%d 客户端连接成功
", inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));

		 while (1) // 等待客户端发送数据，然后进行大小写转换，再写回客户端
		 {
			 read_len = read(cfd, ReadBuff, BUFF_SIZE);
			 if(read_len <= 0)
			 	{
			 	break;
			 	}
			 for (int i = 0; i < read_len; i++)
			 {
				 ReadBuff[i] = toupper(ReadBuff[i]); // 小写转换为大写
			 }
			 write(cfd, ReadBuff, read_len);
		 printf("IP:%s 端口号%d 客户端发送数据 %s
", inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port),ReadBuff);
		 }

		printf("IP:%s 端口号%d 客户端断开连接
", inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));

	    closesocket(cfd);

	 	}
}

新的tcp_server.h相关函数如下

#ifndef __SOCKET_TCP_SERVER_H
#define __SOCKET_TCP_SERVER_H

#define SERVER_PORT 8000 // 端口号
#define BUFF_SIZE 1024

void vTCPServer_Task(void);

#endif

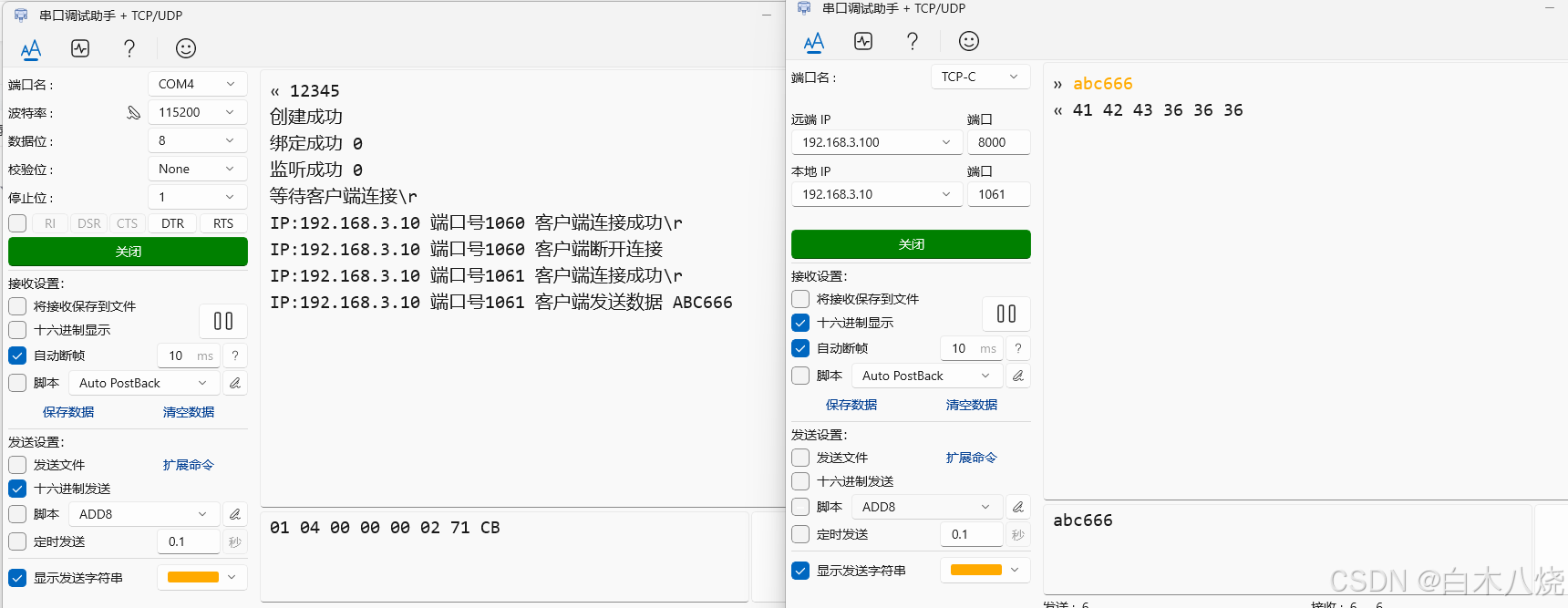

最终效果如下图
