Linux之perf(17)PMU事件采集脚本
Author: Once Day Date: 2025年2月22日
一位热衷于Linux学习和开发的菜鸟，试图谱写一场冒险之旅，也许终点只是一场白日梦…
漫漫长路，有人对你微笑过嘛…
全系列文章可参考专栏: Perf性能分析_Once_day的博客-CSDN博客。
参考文章:
- Tutorial - Perf Wiki (kernel.org)
- perf-top(1) - Linux manual page (man7.org)
文章目录
- Linux之perf(17)PMU事件采集脚本
- 1. Perf stat介绍
- 2. 设计与实现
- 2.1 采集事件来源
- 2.2 使用CSV格式输出数据
- 2.3 Python解析数据和保存数据
- 2.4 制作图表
- 3. 源码文件
1. Perf stat介绍
perf 是 Linux 内核提供的 性能分析工具，用于监控和分析 CPU、缓存、内存、I/O 等系统性能指标。
常用于统计 CPU 使用情况，分析函数调用热点(热点分析)，监测硬件事件(如缓存未命中、指令执行)，发现性能瓶颈。
在Linux系统上可以直接通过软件包管理器安装：
sudo apt install linux-tools-common linux-tools-$(uname -r) # Ubuntu/Debian
sudo yum install perf # CentOS/RHEL
perf stat 是 perf 的子命令，用于统计系统或进程的性能指标，比如指令执行数、CPU 时钟周期、缓存未命中等。
下面是一个基本用法示例：
root@linux:/var# perf stat
Performance counter stats for 'system wide':
1969.215600 cpu-clock (msec) # 2.000 CPUs utilized
24504 context-switches # 0.012 M/sec
0 cpu-migrations # 0.000 K/sec
1221 page-faults # 0.620 K/sec
1969063645 cycles # 1.000 GHz
1085510412 instructions # 0.55 insn per cycle
115590912 branches # 58.699 M/sec
4341812 branch-misses # 3.76% of all branches
0.984769200 seconds time elapsed
常用选项：
| 选项 | 作用 |
|---|---|
-e | 指定监测的事件（如 cycles, cache-misses） |
-a | 监视整个系统 |
-C | 监视指定 CPU |
-p | 监视指定进程 |
-I | 每 ms 毫秒输出一次统计数据 |
-x | 以 |
2. 设计与实现
2.1 采集事件来源
perf list 是 perf 工具的一个子命令，用于列出所有可用的性能监控事件（PMU 事件），包括 CPU 指令、缓存、内存、软件计数等。
perf list 事件分类：
| 事件类型 | 说明 | 示例 |
|---|---|---|
| 硬件事件(hardware events) | 由 CPU 直接提供的性能指标 | cycles, instructions, cache-misses |
| 软件事件(software events) | 由内核统计的操作系统事件 | context-switches, cpu-clock, page-faults |
| 缓存事件(cache events) | 监测 CPU 缓存访问情况 | L1-dcache-loads, LLC-load-misses |
| Tracepoint 事件 | 监测内核行为（调度、系统调用等） | sched:sched_switch, syscalls:sys_enter_read |
| PMU(Performance Monitoring Unit) 事件 | 处理器特定的硬件计数器 | armv8_pmuv3/l1d_cache/, intel_pt// |
通过使用 perf list 找到要监测的事件，然后用 perf stat -e 进行分析。
例如，在设备上找到了以下与cache相关的事件：
硬件事件
bus-cycles: 总线周期数
cache-misses: cache miss次数
cache-references: cache访问次数
硬件cache事件
L1-dcache-load-misses: L1数据cache读miss次数
L1-dcache-loads: L1数据cache读次数
L1-dcache-store-misses: L1数据cache写miss次数
L1-dcache-stores: L1数据cache写次数
L1-icache-load-misses: L1指令cache读miss次数
L1-icache-loads: L1指令cache读次数
branch-load-misses: 分支预测表读miss次数
branch-loads: 分支预测表读次数
dTLB-load-misses: 数据TLB读miss次数
iTLB-load-misses: 指令TLB读miss次数
内核PMU事件
armv8_pmuv3/br_immed_retired/: 直接分支指令数
armv8_pmuv3/br_mis_pred/: 预测失败分支数
armv8_pmuv3/br_pred/: 预测成功分支数
armv8_pmuv3/bus_access/: 总线访问事件
armv8_pmuv3/bus_cycles/: 总线周期
armv8_pmuv3/cid_write_retired/: 上下文ID寄存器写入事件
armv8_pmuv3/cpu_cycles/: CPU周期
armv8_pmuv3/exc_return/: 异常返回事件
armv8_pmuv3/exc_taken/: 发生异常事件
armv8_pmuv3/inst_retired/: 执行指令数
armv8_pmuv3/l1d_cache/: L1数据cache访问事件
armv8_pmuv3/l1d_cache_refill/: L1数据cache refill事件
armv8_pmuv3/l1d_cache_wb/: L1数据cache写回事件
armv8_pmuv3/l1d_tlb_refill/: L1数据TLB refill事件
armv8_pmuv3/l1i_cache/: L1指令cache访问事件
armv8_pmuv3/l1i_cache_refill/: L1指令cache refill事件
armv8_pmuv3/l1i_tlb_refill/: L1指令TLB refill事件
armv8_pmuv3/l2d_cache/: L2数据cache访问事件
armv8_pmuv3/l2d_cache_refill/: L2数据cache refill事件
armv8_pmuv3/l2d_cache_wb/: L2数据cache写回事件
armv8_pmuv3/ld_retired/: 执行的load指令数
armv8_pmuv3/mem_access/: 数据内存访问事件
armv8_pmuv3/memory_error/: memory error事件
armv8_pmuv3/pc_write_retired/: 执行的PC寄存器写指令数
armv8_pmuv3/st_retired/: 执行的store指令数
armv8_pmuv3/sw_incr/: 软件增加事件计数
armv8_pmuv3/unaligned_ldst_retired/: 执行的非对齐的load/store指令数
然后分类为不同组，每组4-6个事件，不能太多，设备的PMU单元有限。当事件数超过硬件计数器支持的数量时，perf 会采用 多路复用（Multiplexing） 机制，导致每个事件只能在部分时间窗口内进行测量。
下面拆分为8个组事件：
# 定义以上提到的PMU事件, 单次最多支持6个事件
THIS_PMU_EVENTS = {
"base-events": ["cycles", "instructions", "bus-cycles", "cache-misses", "cache-references"],
"L1-dcache-events": ["L1-dcache-load-misses", "L1-dcache-loads", "L1-dcache-store-misses", "L1-dcache-stores", "dTLB-load-misses"],
"L1-icache-events": ["L1-icache-load-misses", "L1-icache-loads", "iTLB-load-misses"],
"armv8-base-events": ["bus_cycles", "bus_access", "mem_access", "memory_error", "cpu_cycles", "inst_retired"],
"armv8-dcache-events": ["l1d_cache", "l1d_cache_refill", "l1d_cache_wb", "l1d_tlb_refill"],
"armv8-icache-events": ["l1i_cache", "l1i_cache_refill", "l1i_tlb_refill"],
"armv8-l2cache-events": ["l2d_cache", "l2d_cache_refill", "l2d_cache_wb"],
"armv8-ldst-events": ["ld_retired", "st_retired", "unaligned_ldst_retired"],
}
2.2 使用CSV格式输出数据
perf stat支持输出CSV格式数据，我们不选择聚合数据，而是按照CPU分别输出，且每1s输出一次数据，如下：
perf stat -a -A -I 1000 -x , -e {events_str} sleep 10.5 2>&1
选项说明：
-a：系统范围(system-wide)，监控所有 CPU，而不仅限于当前进程。-A：每个 CPU 单独显示统计数据(per-CPU statistics)。-I 1000：以 1000 毫秒(1 秒)为间隔，定期输出统计数据(定时采样)。-x ,：使用逗号(,)作为字段分隔符，以 CSV 格式输出数据，便于解析。-e {events_str}：指定要监控的硬件/软件事件，{events_str}需要替换为具体的事件列表（如cpu-cycles,instructions,cache-misses）。sleep 10.5：让perf stat运行 10.5 秒，然后退出。2>&1：重定向标准错误输出到标准输出，确保所有输出信息都可以被捕获(例如写入文件或管道处理)。
下面是一个运行示例：
root@linux:/var# perf stat -e unaligned_ldst_retired,l2d_cache_refill -a -A -I 1000 -x ,
# time,cpu,counter,unit,event,duration(ns),unit,,
1.000226480,CPU0,73480,,unaligned_ldst_retired,1000147600,100.00,,
1.000226480,CPU1,2807316,,unaligned_ldst_retired,1000158640,100.00,,
1.000226480,CPU0,1343260,,l2d_cache_refill,1000152080,100.00,,
1.000226480,CPU1,1282233,,l2d_cache_refill,1000149120,100.00,,
该 perf stat 命令定期(每秒)采样两个硬件事件 unaligned_ldst_retired(未对齐的加载/存储指令退役)和 l2d_cache_refill（L2 数据缓存未命中导致的填充），并按 CPU（CPU0 和 CPU1）分别统计。
从示例数据来看，在 1 秒内：
- 未对齐的加载/存储指令退役 (
unaligned_ldst_retired)，CPU0 发生 73,480 次，CPU1 发生 2,807,316 次，CPU1 远高于 CPU0，可能存在未对齐内存访问较多的任务。 - L2 数据缓存填充 (
l2d_cache_refill)，CPU0 发生 1,343,260 次，CPU1 发生 1,282,233 次，两个 CPU 的 L2 缓存填充次数接近，说明 L2 缓存访问特性相似。
采样时间间隔 约 1 秒（duration(ns) 约 1,000,000,000 纳秒）。
2.3 Python解析数据和保存数据
get_pmu_events 和 record_pmu_events 是两个用于收集和记录PMU（性能监控单元）事件数据的函数。
def get_pmu_events(events_str: str) -> dict[str, list[dict[str, str]]]:
cmd_str = f"perf stat -a -A -I 1000 -x , -e {events_str} sleep 10.5 2>&1"
logging.info(f"Start to collect PMU event data, command: {cmd_str}")
result = os.popen(cmd_str).read()
pmu_events = {}
for line in result.split("
"):
line_data = line.strip().split(",")
if len(line_data) != 9:
logging.debug(f"Invalid data, skip: {line}")
continue
timestamp, cpu, counter, _, event_name, duration, _, _, _ = line_data
timestamp = timestamp.strip()
logging.info(f"Collect PMU event data: {timestamp}: {cpu}, {duration}, {event_name}: {counter}")
event_data = {"timestamp": timestamp, "cpu": cpu, "cycles": duration, "counter": counter}
if event_name not in pmu_events:
pmu_events[event_name] = []
pmu_events[event_name].append(event_data)
return pmu_events
get_pmu_events 函数的作用是执行 perf stat 命令来收集指定的PMU事件数据，并解析结果，返回一个包含解析后数据的字典。
解析 perf stat 数据的步骤：
- 构建
perf stat命令字符串，指定要收集的事件、采集间隔和持续时间。 - 使用
os.popen异步执行perf stat命令，并读取输出结果。 - 将结果按行分割，并逐行解析数据。
- 每行数据按逗号分隔，提取时间戳、CPU编号、事件值和事件名称等信息。
- 将解析后的数据存入字典中，字典的键是事件名称，值是包含事件数据的列表。
record_pmu_events 函数的作用是遍历指定的PMU事件组，逐个采集数据，并将数据保存到指定的文件中。
def record_pmu_events(event_groups: dict[str, list[str]], output_file: str, tag: str):
for group_name, events in event_groups.items():
logging.info(f"Start to collect PMU events data for group: {group_name} - {events}")
events_str = ",".join(events)
pmu_events = get_pmu_events(events_str)
with open(output_file, "a+") as f:
for event_name, event_data in pmu_events.items():
for data in event_data:
f.write(f"{tag},{event_name},{data['timestamp']},{data['cpu']},{data['cycles']},{data['counter']}
")
logging.info(f"Save PMU events {group_name} data to file: {output_file}")
logging.info(f"Record PMU events data finished, save to file: {output_file}")
保存数据到文件的步骤：
- 遍历事件组，逐个采集PMU事件数据。
- 调用
get_pmu_events函数获取指定事件组的PMU事件数据。 - 将解析后的数据以CSV格式保存到文件中。每条记录包含标签、事件名、时间戳、CPU编号、统计时长和计数器值。
- 如果文件不存在，则创建文件并写入CSV表头。
- 记录完成后，日志记录保存文件的操作。
2.4 制作图表
在设备上运行脚本后，可以生成CSV文件，信息如下：
tag,event_name,timestamp,cpu,cycles,counter
skip_soft_checksum,cycles,1.000446320,CPU0,1000195920,1000054507
skip_soft_checksum,cycles,1.000446320,CPU1,1000217200,1000190918
skip_soft_checksum,cycles,2.001181600,CPU0,1000808960,1000729035
skip_soft_checksum,cycles,2.001181600,CPU1,1000796640,1000787052
skip_soft_checksum,cycles,3.001844080,CPU0,1000659440,1000584718
skip_soft_checksum,cycles,3.001844080,CPU1,1000659520,1000649955
......

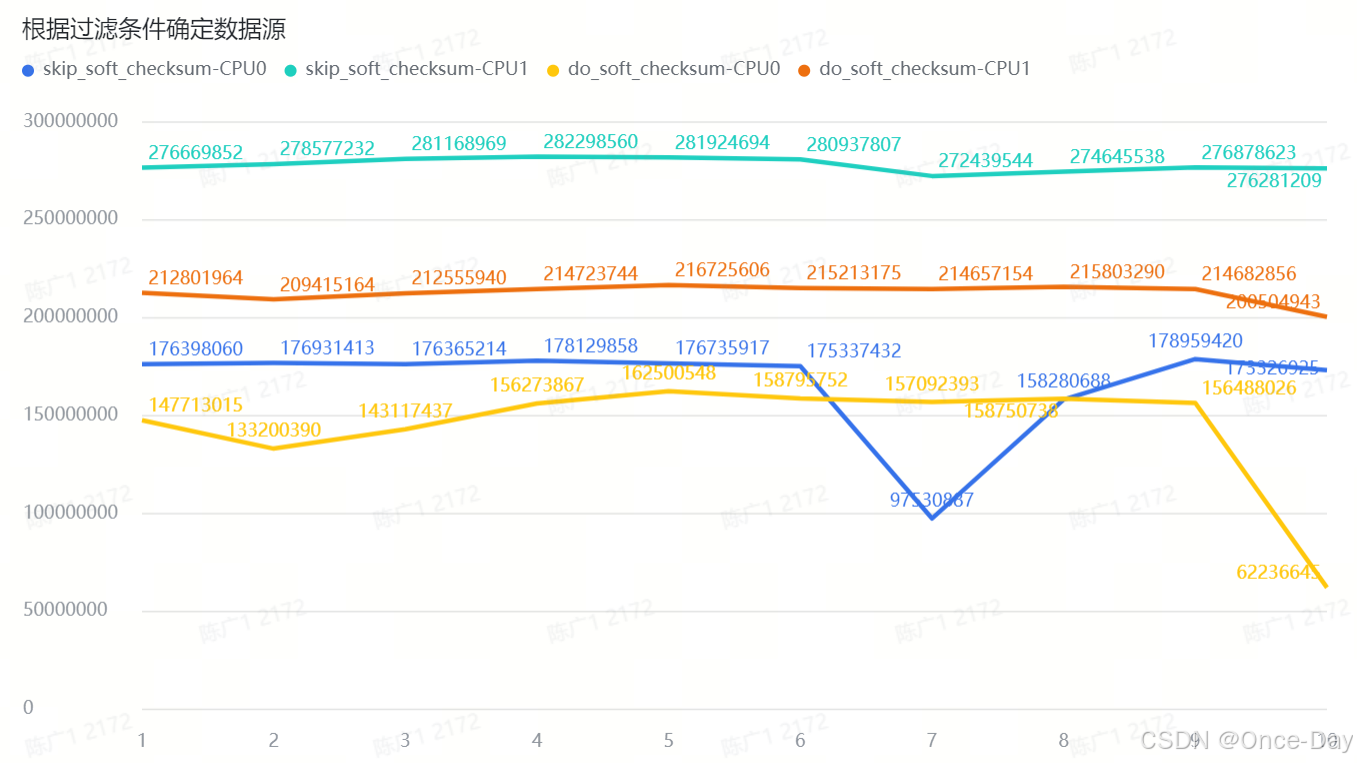

但这个数据不够形象，需要转换为图表，有很多种方式，比如python处理成图表，导入Excel处理等。
我们这里选择导入飞书多维数据表格，然后生成需要的图表。
3. 源码文件
'''
SPDX-License-Identifier: BSD-3-Clause
Copyright (c) 2025 Once Day , All rights reserved.
FilePath: /linux/perf/pmu-collect/pmu-collect.py
@Author: Once Day .
Date: 2025-02-22 12:57
@info: Encoder=utf-8,Tabsize=4,Eol=
.
@Description:
收集指定的PMU事件数据, 使用perf stat命令收集数据, 并将数据保存到指定的文件中.
@History:
2025-02-22: 支持 【收集 + 触发开关 + 收集】 的简易控制变量模型
'''
from math import log
import os
import sys
import logging
# 日志配置, 默认INFO级别, 格式: 时间 <级别> 文件名-代码行: 消息, 重定向到标准输出
logging.basicConfig(level=logging.INFO, format="%(asctime)s <%(levelname)s> %(filename)s-%(lineno)d: %(message)s", stream=sys.stdout)
# PMU事件列表
"""
硬件事件
bus-cycles: 总线周期数
cache-misses: cache miss次数
cache-references: cache访问次数
硬件cache事件
L1-dcache-load-misses: L1数据cache读miss次数
L1-dcache-loads: L1数据cache读次数
L1-dcache-store-misses: L1数据cache写miss次数
L1-dcache-stores: L1数据cache写次数
L1-icache-load-misses: L1指令cache读miss次数
L1-icache-loads: L1指令cache读次数
branch-load-misses: 分支预测表读miss次数
branch-loads: 分支预测表读次数
dTLB-load-misses: 数据TLB读miss次数
iTLB-load-misses: 指令TLB读miss次数
内核PMU事件
armv8_pmuv3/br_immed_retired/: 直接分支指令数
armv8_pmuv3/br_mis_pred/: 预测失败分支数
armv8_pmuv3/br_pred/: 预测成功分支数
armv8_pmuv3/bus_access/: 总线访问事件
armv8_pmuv3/bus_cycles/: 总线周期
armv8_pmuv3/cid_write_retired/: 上下文ID寄存器写入事件
armv8_pmuv3/cpu_cycles/: CPU周期
armv8_pmuv3/exc_return/: 异常返回事件
armv8_pmuv3/exc_taken/: 发生异常事件
armv8_pmuv3/inst_retired/: 执行指令数
armv8_pmuv3/l1d_cache/: L1数据cache访问事件
armv8_pmuv3/l1d_cache_refill/: L1数据cache refill事件
armv8_pmuv3/l1d_cache_wb/: L1数据cache写回事件
armv8_pmuv3/l1d_tlb_refill/: L1数据TLB refill事件
armv8_pmuv3/l1i_cache/: L1指令cache访问事件
armv8_pmuv3/l1i_cache_refill/: L1指令cache refill事件
armv8_pmuv3/l1i_tlb_refill/: L1指令TLB refill事件
armv8_pmuv3/l2d_cache/: L2数据cache访问事件
armv8_pmuv3/l2d_cache_refill/: L2数据cache refill事件
armv8_pmuv3/l2d_cache_wb/: L2数据cache写回事件
armv8_pmuv3/ld_retired/: 执行的load指令数
armv8_pmuv3/mem_access/: 数据内存访问事件
armv8_pmuv3/memory_error/: memory error事件
armv8_pmuv3/pc_write_retired/: 执行的PC寄存器写指令数
armv8_pmuv3/st_retired/: 执行的store指令数
armv8_pmuv3/sw_incr/: 软件增加事件计数
armv8_pmuv3/unaligned_ldst_retired/: 执行的非对齐的load/store指令数
"""
# 定义以上提到的PMU事件, 单次最多支持6个事件
THIS_PMU_EVENTS = {
"base-events": ["cycles", "instructions", "bus-cycles", "cache-misses", "cache-references"],
"L1-dcache-events": ["L1-dcache-load-misses", "L1-dcache-loads", "L1-dcache-store-misses", "L1-dcache-stores", "dTLB-load-misses"],
"L1-icache-events": ["L1-icache-load-misses", "L1-icache-loads", "iTLB-load-misses"],
"armv8-base-events": ["bus_cycles", "bus_access", "mem_access", "memory_error", "cpu_cycles", "inst_retired"],
"armv8-dcache-events": ["l1d_cache", "l1d_cache_refill", "l1d_cache_wb", "l1d_tlb_refill"],
"armv8-icache-events": ["l1i_cache", "l1i_cache_refill", "l1i_tlb_refill"],
"armv8-l2cache-events": ["l2d_cache", "l2d_cache_refill", "l2d_cache_wb"],
"armv8-ldst-events": ["ld_retired", "st_retired", "unaligned_ldst_retired"],
}
# 采集PMU事件并且解析结果, 存入文件里面
"""
root@linux:/var# perf stat -e unaligned_ldst_retired,l2d_cache_refill -a -A -I 1000 -x ,
# time,cpu,counter,unit,event,duration(ns),unit,,
1.000226480,CPU0,73480,,unaligned_ldst_retired,1000147600,100.00,,
1.000226480,CPU1,2807316,,unaligned_ldst_retired,1000158640,100.00,,
1.000226480,CPU0,1343260,,l2d_cache_refill,1000152080,100.00,,
1.000226480,CPU1,1282233,,l2d_cache_refill,1000149120,100.00,,
"""
def get_pmu_events(events_str: str) -> dict[str, list[dict[str, str]]]:
"""
执行perf stat命令, 并且解析结果, 返回解析后的结果
-a -A: 收集所有CPU的数据, 且按照CPU编号进行区分
-I 1000: 每隔1s收集一次数据
-x ,: 使用逗号分隔数据
sleep 60: 收集60s的数据
返回数据格式:
{
"unaligned_ldst_retired": [
{"timestamp": "1.000226480", "cpu": "CPU0", "counter": "1000147600"},
{"timestamp": "1.000226480", "cpu": "CPU1", "counter": "1000158640"}
],
......
}
"""
cmd_str = f"perf stat -a -A -I 1000 -x , -e {events_str} sleep 10.5 2>&1"
# 异步执行perf stat命令, 并且将结果保存到文件中(添加到文件末尾)
logging.info(f"Start to collect PMU event data, command: {cmd_str}")
# 使用pipe读取数据
result = os.popen(cmd_str).read()
# logging.debug(f"Collect PMU event data finished, output result: {result}")
# 解析结果
pmu_events = {}
for line in result.split("
"):
# 解析每一行数据
line_data = line.strip().split(",")
# 数据格式: time,cpu,counter,unit,event,duration,unit,, 9个数据
if len(line_data) != 9:
logging.debug(f"Invalid data, skip: {line}")
continue
# 时间戳, CPU编号, 事件值, 事件名称
timestamp, cpu, counter, _, event_name, duration, _, _, _ = line_data
# 去除timestamp中的空格
timestamp = timestamp.strip()
logging.info(f"Collect PMU event data: {timestamp}: {cpu}, {duration}, {event_name}: {counter}")
# 保存数据
event_data = {"timestamp": timestamp, "cpu": cpu, "cycles": duration, "counter": counter}
if event_name not in pmu_events:
pmu_events[event_name] = []
pmu_events[event_name].append(event_data)
return pmu_events
def record_pmu_events(event_groups: dict[str, list[str]], output_file: str, tag: str):
"""
遍历PMU事件组, 逐个采集数据, 并且将数据保存到文件中.
"""
for group_name, events in event_groups.items():
# 采集PMU事件数据
logging.info(f"Start to collect PMU events data for group: {group_name} - {events}")
events_str = ",".join(events)
pmu_events = get_pmu_events(events_str)
# 解析数据, 保存到文件中, 记录为CSV格式: 标签, 事件名, 时间戳(s), CPU编号, 统计时长(us), 计数器值
with open(output_file, "a+") as f:
for event_name, event_data in pmu_events.items():
for data in event_data:
f.write(f"{tag},{event_name},{data['timestamp']},{data['cpu']},{data['cycles']},{data['counter']}
")
logging.info(f"Save PMU events {group_name} data to file: {output_file}")
logging.info(f"Record PMU events data finished, save to file: {output_file}")
if __name__ == "__main__":
save_file = "this_pmu_events.csv"
# 如果文件不存在, 则创建文件
if not os.path.exists(save_file):
with open(save_file, "w") as f:
# CSV格式: 标签, 事件名, 时间戳(s), CPU编号, 统计时长(us), 计数器值
f.write("tag,event_name,timestamp,cpu,cycles,counter
")
logging.info(f"Create new file: {save_file}")
else:
logging.info(f"Use existing file: {save_file}")
# 标签名称来自于命令行参数
if len(sys.argv) > 1:
tag_str = sys.argv[1]
else:
tag_str = "default"
logging.info(f"Start to collect PMU events data, tag: {tag_str}")
# 采集THIS_PMU_EVENTS中定义的PMU事件, 并且保存到文件中
record_pmu_events(THIS_PMU_EVENTS, save_file, tag_str)
Once Day
也信美人终作土，不堪幽梦太匆匆......
如果这篇文章为您带来了帮助或启发，不妨点个赞👍和关注，再加上一个小小的收藏⭐！
(｡◕‿◕｡)感谢您的阅读与支持~~~
