简介：Graphviz是一款开源的图形绘制软件，通过高级算法智能布局流程图、网络拓扑图等，广泛应用于数据可视化和软件工程。本文档提供了Graphviz的安装指南，介绍了如何将其集成到Python环境中，并通过一个简单示例展示了如何创建和渲染图形。Graphviz的强大自动布局功能和多种输出格式支持，使其成为进行数据流分析、数据库建模等任务的理想选择。
1. Graphviz功能概述
Graphviz是一个开源的图形可视化软件，它利用一系列的工具来绘制结构化的图形，这些图形可以用作软件工程、数据科学、教育和学术研究等多种领域的图形化表示。Graphviz包含了多种图形布局程序，能够将图表数据转换成图形表示。其中最著名的工具是dot，它可以绘制有向图。Graphviz能够处理大型图形并优化其布局，以便用户可以清楚地查看图中的复杂关系。

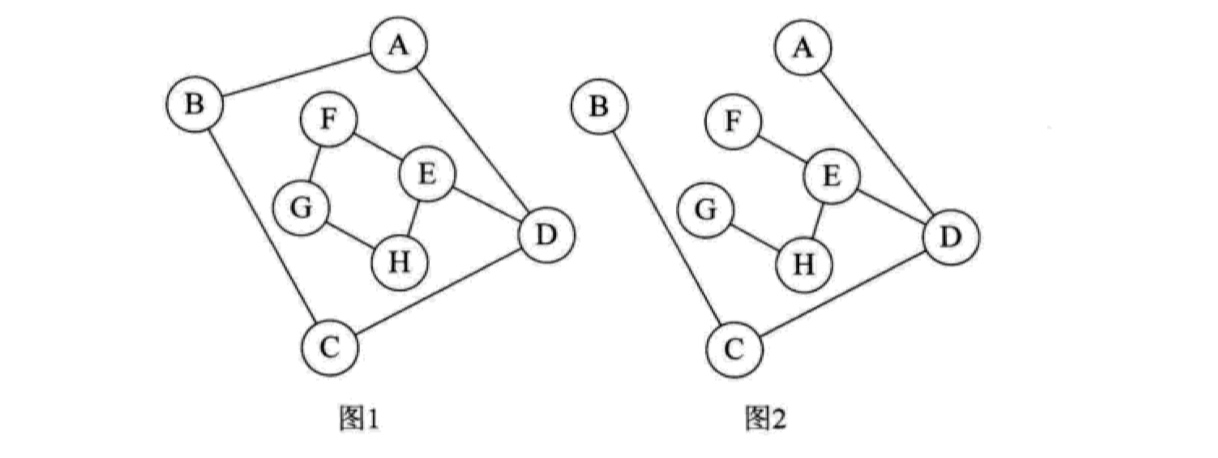

Graphviz的主要优势在于其能够自动布局并呈现图形，它支持多种图论算法，如最短路径、最小生成树等，这使得它在处理复杂网络和数据结构时表现出色。它支持多种格式的输入和输出，包括DOT语言，这是一种用于定义图形的文本格式，易于编写且可读性强。
本文旨在为读者提供Graphviz的全面概述，包括其核心功能、使用场景以及如何在不同的操作系统上安装和配置。接下来的章节将深入探讨Graphviz在软件工程、数据科学等领域的具体应用，以及如何通过Python接口操作Graphviz来创建复杂的图形和图表。
2. Graphviz在不同领域的应用
2.1 Graphviz在软件工程中的应用
2.1.1 程序流程图的绘制
Graphviz在软件工程中最大的贡献之一便是其用于绘制程序流程图的能力。它不仅能够清晰地表达程序执行的逻辑顺序，还能够直观地展示各种控制流程，例如循环、分支和条件判断。软件工程师可以利用Graphviz绘制出高质量的流程图，为代码审查、文档编写以及程序设计提供帮助。
流程图的绘制涉及到图的节点和边的概念。节点代表流程中的不同步骤或者操作，边则代表流程的流向。使用Graphviz时，可以定义一个有向图，然后通过描述节点（用 node 关键字定义）和边（用 edge 关键字定义）来构建整个流程。例如，以下是一个简单的程序流程图的Graphviz描述：
digraph G {
start [shape=ellipse, label="Start"]
operation1 [shape=box, label="Operation 1"]
condition [shape=diamond, label="Decision"]
operation2 [shape=box, label="Operation 2"]
end [shape=ellipse, label="End"]
start -> operation1
operation1 -> condition
condition -> operation2 [label="Yes"]
condition -> end [label="No"]
}
在这个例子中，我们可以清晰地看到一个从开始到结束的流程，包括一个操作步骤和一个条件判断。Graphviz生成的图像使得这个流程变得直观且易于理解。
2.1.2 系统架构的可视化
在描述复杂的系统架构时，Graphviz同样发挥着重要作用。利用它可以创建清晰的系统架构图，展示系统各个组件之间的关系和交互。这对于系统设计师来说是必不可少的，因为它帮助他们理解系统的整体结构，以及如何在设计中保持组件之间的协调一致。
系统架构图通常包括多个节点，每个节点代表一个组件，边代表组件之间的通信渠道。通过在Graphviz中使用不同的属性，如颜色、形状和标签，可以进一步增强图形的表现力和信息量。下面是一个系统架构的Graphviz例子：
digraph G {
subgraph cluster_web {
label="Web Layer"
bgcolor=lightgrey
node [shape=box]
web1 [label="Web Server 1"]
web2 [label="Web Server 2"]
}
subgraph cluster_db {
label="Database Layer"
bgcolor=lightblue
node [shape=box]
db1 [label="Database 1"]
db2 [label="Database 2"]
}
subgraph cluster_app {
label="Application Layer"
bgcolor=lightyellow
node [shape=box]
app1 [label="App Server 1"]
app2 [label="App Server 2"]
}
web1 -> app1
web2 -> app2
app1 -> db1
app2 -> db2
}
在这个例子中，我们将系统分为了三个层次：Web层、应用层和数据库层，每一层都有自己的节点，并且展示了层与层之间的关系。通过这种方式，Graphviz使得系统架构的复杂关系变得简单明了。
Graphviz的这些特性使其成为软件工程中不可或缺的工具，不仅适用于小规模的项目，还能够处理大型复杂系统的可视化需求。
3. Graphviz安装与环境变量配置指南
3.1 Graphviz的安装过程
3.1.1 不同操作系统的安装方法
Graphviz作为一个跨平台的图形可视化软件，可以在多种操作系统上安装，如Windows、Linux和MacOS。对于初学者来说，理解不同操作系统上的安装步骤是必要的，因为这直接影响到Graphviz功能的使用。
在Windows系统中，Graphviz的安装相对简单。可以访问Graphviz的官方网站，下载对应版本的安装包并执行安装向导即可。对于Linux用户，可以通过包管理器（如Ubuntu中的 apt 或Fedora中的 dnf ）安装Graphviz。而MacOS用户则可以通过Homebrew来安装。
无论哪种操作系统，安装过程都包含了几个核心步骤：
- 访问Graphviz官方网站或使用包管理器搜索Graphviz软件包。
- 下载安装程序或通过命令行安装软件包。
- 执行安装向导或命令，确保所有必要的组件被正确安装。
- 在安装完成后，验证Graphviz是否正常工作。
# 在Linux系统中使用命令行安装Graphviz的示例
sudo apt-get update
sudo apt-get install graphviz
3.1.2 安装后的验证步骤
在安装Graphviz之后，确保软件能够正常工作是十分重要的。通常，可以通过在命令行中输入 dot -V 来检查Graphviz是否已经安装成功。如果安装成功，该命令将显示Graphviz的版本信息。
dot -V
# 应该输出类似于以下的信息：
# Graphviz version 2.40.1 (20161225.0952)
如果返回了版本信息，那么表明Graphviz已经正确安装。若没有，可能需要检查环境变量配置，或重新安装软件。
3.2 Graphviz环境变量的配置
3.2.1 环境变量的作用和重要性
在操作系统中，环境变量是一组动态命名的值，这些值会影响运行中的进程行为。在Graphviz的上下文中，设置环境变量是为了让操作系统能够识别Graphviz命令和工具，确保在命令行中直接使用 dot 、 neato 等Graphviz工具。
环境变量的配置对Graphviz来说至关重要，因为：
- 它允许用户在命令行中运行Graphviz命令，无需指定完整路径。
- 它可以帮助解决不同版本Graphviz之间的冲突。
- 它简化了使用Graphviz的脚本和程序的开发。
3.2.2 配置环境变量的详细步骤
对于不同的操作系统，环境变量的设置方法也有所不同。
Windows系统
在Windows系统中，可以通过系统属性对话框来设置环境变量：
- 右键点击“此电脑”，选择“属性”。
- 点击“高级系统设置”。
- 在“系统属性”对话框中，点击“环境变量”按钮。
- 在“系统变量”区域，点击“新建”。
- 输入变量名“Path”，然后输入Graphviz安装目录下的
bin目录路径，例如C:Program Files (x86)Graphviz2.40in。 - 点击“确定”保存设置。
Linux系统
在Linux系统中，环境变量通常在shell的配置文件中设置。例如，在bash shell中，可以在 ~/.bashrc 文件中添加以下行：
export PATH=$PATH:/path/to/graphviz/bin
然后，执行 source ~/.bashrc 来使更改生效。
MacOS系统
MacOS系统的操作类似Linux，不过配置文件可能不同（取决于使用的shell）。在zsh shell中，可以编辑 ~/.zshrc 文件，在文件末尾添加：
export PATH=$PATH:/path/to/graphviz/bin
执行 source ~/.zshrc 更新配置。
3.3 Graphviz版本更新与管理
3.3.1 检查和更新现有版本
Graphviz提供了专门的命令来检查和更新版本，确保用户能够使用最新版的功能。使用 dot -V 命令不仅可以在安装后验证Graphviz是否安装成功，还可以用于检查当前安装的版本。
如果需要更新Graphviz，可以按照之前描述的安装过程重新安装。但要确保在安装前移除旧版本的路径，或者在环境变量配置时选择新的路径。
3.3.2 多版本共存与切换
某些情况下，可能需要在同一系统中安装Graphviz的多个版本，例如为了保证与旧项目的兼容性。这时，可以采用版本管理工具，比如 update-alternatives （Linux特有）来管理多个版本。
以 update-alternatives 为例，在Linux系统中，可以按照以下步骤来管理Graphviz的多个版本：
- 安装Graphviz的不同版本到不同的目录。
- 使用
update-alternatives注册各个版本的Graphviz路径。
sudo update-alternatives --install /usr/bin/dot dot /path/to/graphviz2.40/bin/dot 10
sudo update-alternatives --install /usr/bin/dot dot /path/to/graphviz2.42/bin/dot 20
- 设置默认使用的Graphviz版本。
sudo update-alternatives --config dot
在 update-alternatives --config 命令执行后，用户可以选择需要的版本作为默认版本。
通过以上步骤，用户可以方便地切换不同版本的Graphviz，以满足开发和项目需求。
4. Python接口操作Graphviz的方法
Graphviz是一个图形可视化软件，它通过定义图的描述语言和各种图形布局算法，将复杂的数据结构和关系用图形的方式展示出来。Python作为一门广泛使用的编程语言，与Graphviz的结合可以提供强大的编程能力，以创建、编辑、渲染图形，使图形的生成和管理更加自动化和程序化。
4.1 Python接口的安装和配置
4.1.1 安装Graphviz的Python接口
要使用Python操作Graphviz，首先需要安装Graphviz的Python接口库 graphviz 。这个库可以简化与Graphviz的交云，使得在Python代码中调用Graphviz的功能变得更为便捷。以下是安装 graphviz 库的步骤：
pip install graphviz
这条命令会从Python的包管理工具PyPI下载 graphviz 库及其依赖，并安装到当前Python环境中。安装完成之后，就可以在Python代码中导入 graphviz 模块了。
4.1.2 配置Python环境以使用接口
安装了 graphviz 库之后，可能还需要进行额外的配置才能正常使用。对于某些操作系统和环境配置，Graphviz的可执行文件（如 dot ）可能没有被自动添加到系统的PATH环境变量中。如果在Python中调用Graphviz功能时遇到错误，就需要手动添加路径：
import os
from graphviz import install
# 安装Graphviz二进制文件的路径，根据实际安装位置进行修改
graphviz_install_path = '/path/to/graphviz/bin'
os.environ['PATH'] += os.pathsep + graphviz_install_path
# 也可以使用安装函数，它会尝试自动找到Graphviz的安装路径
install()
上述代码会将Graphviz的二进制执行文件路径添加到系统的PATH环境变量中，这样Python就能正确找到Graphviz的执行文件，从而顺利使用其功能。
4.2 Python中的Graphviz对象和方法
4.2.1 创建图、节点和边
在Python中使用Graphviz创建图形对象可以非常直观。 graphviz 模块提供了创建有向图（Digraph）和无向图（Graph）的方法。以下是一个创建有向图（Digraph）的示例代码：
from graphviz import Digraph
# 创建一个有向图
dot = Digraph(comment='The Test Table')
# 添加节点，每个节点都是图中的一个对象
dot.node('A', 'Alpha')
dot.node('B', 'Beta')
# 添加边，边连接节点，定义了节点之间的关系
dot.edge('A', 'B', label='test')
# 打印生成的DOT源码，可以查看如何描述图形
print(dot.source)
# 保存和渲染生成的图形，输出为PDF文件
dot.render('test-output/test-table.gv', view=True)
4.2.2 设置图形属性和样式
Graphviz图形的外观可以通过修改图形属性和样式来自定义。 graphviz 模块提供了大量的属性设置方法，如节点的形状、颜色、边的样式等。下面代码展示了如何设置图形属性和样式：
from graphviz import Digraph
# 创建图形对象
dot = Digraph(comment='The Test Table')
# 添加节点并设置属性：形状为圆角矩形、颜色为红色
dot.node('A', 'Alpha', shape='ellipse', color='red')
# 添加边并设置属性：样式为虚线
dot.edge('A', 'B', style='dashed')
# 设置全局属性：字体大小、方向等
dot.attr(size='10,10')
dot.attr(rankdir='LR') # 从左到右布局
# 渲染并保存图形
dot.render('test-output/test-table-style.gv', view=True)
通过这些设置，可以对图形的细节进行调整，使其更符合展示或打印的需求。
4.3 Python操作Graphviz的进阶技巧
4.3.1 使用属性文件进行配置
除了在Python代码中直接设置图形属性外，Graphviz还支持使用属性文件（通常是 .gv 文件）来定义图形。这种方式可以在不改动Python代码的情况下调整图形属性，非常适合于图形的版本控制和自动化生成。下面是一个使用属性文件的例子：
graph LR;
A[Alpha] -- test --> B[Beta]
from graphviz import Graph
# 创建图形对象
g = Graph()
# 从文件加载图形属性
g.read('test-output/test-table.gv')
# 渲染图形
g.render('test-output/test-table-from-file', view=True)
在这个例子中，我们创建了一个名为 test-table.gv 的属性文件，并通过 Graph 对象的 read 方法将其加载。之后就可以在Python中对这个图形进行操作和渲染。
4.3.2 编程方式生成复杂图形
在实际应用中，常常需要根据程序运行时的数据动态生成图形。通过编程的方式，可以创建包含逻辑判断和数据处理的复杂图形。下面展示了如何在Python中结合数据结构动态生成图：
import random
from graphviz import Digraph
dot = Digraph(comment='Random Graph')
for _ in range(10):
# 随机生成节点名和边
node = f'Node{random.randint(1, 10)}'
target = f'Node{random.randint(1, 10)}'
# 随机决定是否添加边
if random.choice([True, False]):
dot.edge(node, target, label='random')
dot.render('test-output/random-graph.gv', view=True)
在这个例子中，我们创建了一个包含随机节点和边的有向图。这个图中的节点和边是根据随机逻辑动态生成的，展示了如何使用Python和Graphviz创建复杂的图形结构。
通过上述的介绍，我们已经看到在Python中利用Graphviz库可以方便地创建、编辑和渲染图形。通过编程方式，可以根据复杂的数据结构和逻辑，生成丰富多变的图形展示。在下一章中，我们将进一步探讨Graphviz在自动化和优化图形输出方面的技巧和示例代码。
5. 使用graphviz库创建、编辑和渲染图形的示例代码
5.1 创建基本图形的示例代码
5.1.1 线性图的创建和渲染
在介绍创建线性图的过程中，我们将使用Python的 graphviz 库来完成这一任务。以下是创建并渲染线性图的步骤，以及相应的代码示例。
首先，确保你已经安装了 graphviz Python库：
pip install graphviz
接下来是创建线性图的代码：
from graphviz import Digraph
# 创建一个有向图
dot = Digraph(comment='The Test Table')
# 添加节点
dot.node('A', 'A')
dot.node('B', 'B')
dot.node('C', 'C')
# 添加边
dot.edges(['AB', 'BC'])
# 打印生成的DOT源码
print(dot.source)
# 保存图像为test-output/test-table.gv.pdf文件
dot.render('test-output/test-table.gv', format='pdf', cleanup=True)
这段代码定义了一个有向图，其中包含三个节点A、B和C，以及两段连接这些节点的边。 render 方法负责将图形渲染为PDF格式并保存到指定路径。
5.1.2 循环和条件结构的图形化表示
在软件工程和数据科学领域，循环和条件结构是常见的控制流程。使用 graphviz ，我们可以直观地表示这些结构。
下面的代码展示了如何创建一个循环结构的图形：
from graphviz import Digraph
dot = Digraph(comment='The While Loop')
# 添加循环开始节点
dot.node('A', 'Start Loop')
dot.node('B', 'Do Stuff')
dot.node('C', 'Check Condition')
dot.node('D', 'End Loop')
# 添加边表示循环结构
dot.edges(['AB', 'BC', 'CD', 'DA'])
# 添加条件判断
dot.edge('C', 'B', constraint='true', label='true')
dot.edge('C', 'D', constraint='false', label='false')
# 打印生成的DOT源码
print(dot.source)
# 保存图像为test-output/while-loop.gv.pdf文件
dot.render('test-output/while-loop.gv', format='pdf', cleanup=True)
在上述代码中，我们定义了一个循环，它从“Start Loop”开始，执行操作“Do Stuff”，然后检查条件“Check Condition”。如果条件为真，则返回循环开始处；如果条件为假，则跳转到“End Loop”。
5.2 图形编辑的高级操作示例代码
5.2.1 动态添加或删除节点和边
在创建复杂的图形时，我们可能会根据某些条件或数据动态地添加或删除节点和边。下面是如何在 graphviz 中实现这一操作的示例代码：
from graphviz import Digraph
# 创建一个图形
dot = Digraph(comment='The Dynamic Graph')
# 初始添加节点
dot.node('A', 'Node A')
dot.node('B', 'Node B')
# 动态添加边和节点
dot.edge('A', 'B')
# 根据条件动态删除节点和边
dot.node('C', 'Node C')
if False: # 假设这是某些条件判断的结果
dot.edge('B', 'C')
dot.edge('B', 'A', style='dotted')
# 打印生成的DOT源码
print(dot.source)
# 保存图像为test-output/dynamic-graph.gv.pdf文件
dot.render('test-output/dynamic-graph.gv', format='pdf', cleanup=True)
在这个例子中，我们首先创建了两个节点A和B，并将它们通过一条边连接起来。然后，我们尝试添加第三个节点C和一条从B到C的边，但由于条件检查结果为假，所以这条边不会被添加到最终的图形中。最后，我们添加了一条从B到A的虚线边，并渲染了图形。
5.2.2 使用脚本进行图形的批量处理
当需要处理大量图形时，我们可能会编写脚本来批量生成它们。以下是一个如何使用Python脚本批量创建简单图形的示例：
from graphviz import Digraph
import os
# 创建一个基础图形模板
base_graph = Digraph(comment='Base Graph')
base_graph.node('A', 'Start')
base_graph.edge('A', 'B', label='Next')
# 批量处理的函数
def create_and_render_graph(index):
graph = base_graph.copy()
graph.node('B', f'Node {index}')
graph.render(f'test-output/graph{index}', format='png', cleanup=True)
return graph.source
# 处理5个图形
for i in range(1, 6):
print(f'Creating and rendering graph{i}...')
create_and_render_graph(i)
在这个脚本中，我们创建了一个基础图形模板，并定义了一个函数 create_and_render_graph 来生成一个新图形的DOT源码，并将其渲染为PNG格式的图片。这个函数被循环调用了5次来批量生成5个不同的图形实例。
5.3 图形渲染与输出格式定制示例代码
5.3.1 不同输出格式的设置和渲染
graphviz 库支持多种输出格式。以下是如何为同一图形设置不同输出格式的示例代码：
from graphviz import Digraph
dot = Digraph(comment='The Example Graph')
# 添加节点和边
dot.node('A', 'Start')
dot.node('B', 'End')
dot.edge('A', 'B')
# 设置渲染格式并保存
dot.render('test-output/example-graph', format='png', cleanup=True) # PNG 格式
dot.render('test-output/example-graph', format='svg', cleanup=True) # SVG 格式
dot.render('test-output/example-graph', format='pdf', cleanup=True) # PDF 格式
在上述代码中，我们对同一图形进行了三次渲染，分别使用了PNG、SVG和PDF格式。不同的格式适用于不同的应用场景，例如网页上显示使用SVG，文档中使用PDF。
5.3.2 高级渲染技术如图的布局和颜色配置
graphviz 提供了许多高级渲染选项，例如图形的布局和颜色配置。以下是如何利用这些选项来增强图形展示效果的示例代码：
from graphviz import Digraph
dot = Digraph(comment='The Colored Graph')
# 添加节点和边
dot.node('A', 'Start')
dot.node('B', 'End')
dot.edge('A', 'B', color='red')
# 使用Neato布局算法渲染图形
dot.attr(rankdir='LR', splines='ortho', color='blue', fontcolor='red')
dot.edges(['AB'])
dot.attr(size='6,3')
# 渲染图形为PNG格式
dot.render('test-output/colored-graph', format='png', cleanup=True)
在上述代码中，我们对图形进行了一些高级配置： - rankdir='LR' 设置了节点的排列方向，从左到右。 - splines='ortho' 指定了边的形状为直角连接。 - color='blue' 和 fontcolor='red' 分别设置了图形和字体的颜色。 - size='6,3' 设置了渲染图形的大小。
通过这些高级选项，我们可以对渲染出的图形进行更细致的控制，使得图形更贴合我们的展示需求。
到目前为止，我们已经详细介绍了如何使用 graphviz 库来创建、编辑和渲染图形，并展示了具体的示例代码。在接下来的第六章中，我们将深入探讨Graphviz的自动布局功能以及它支持的多种格式输出。
6. Graphviz自动布局功能及多格式输出支持
Graphviz是一个强大的图形可视化软件，它提供了多种自动布局算法来帮助用户以图形的方式展示复杂的数据结构。这些布局算法对于生成清晰、美观的图形至关重要。此外，Graphviz支持多种输出格式，用户可以根据需要将图形输出为不同类型的文件，以便在不同的环境下使用和展示。
6.1 Graphviz的自动布局算法
Graphviz的自动布局功能可以帮助用户快速生成图形的布局，无需手动调整图形中的每一个节点和边。Graphviz提供了多种布局算法，每种算法适用于不同类型的图形和需求。
6.1.1 布局算法的种类和选择
Graphviz的布局算法大致可以分为以下几类：
- 层次布局（Hierarchical Layout） ：这种布局适合展示层次结构，如组织结构图、流程图等。
- 散点图布局（Circular Layout） ：用于展示环形或圆形的图结构，比如社交网络的环形展示。
- 树状布局（Tree Layout） ：适用于展示树形结构，如文件系统的目录结构。
- 网格布局（Grid Layout） ：将节点安排在网格点上，适用于节点数量多且结构规则的情况。
选择合适的布局算法对于图形的最终展现效果至关重要。例如，对于展示数据流或程序流程，层次布局通常是较好的选择；而对于展示网络节点间的连接，则可能更适合使用散点图布局或网格布局。
6.1.2 调整布局参数以优化图形展示
Graphviz还允许用户通过调整布局参数来优化图形的展示效果。例如，可以通过调整节点间的间距、边的长度等参数来改善图形的可读性。
digraph G {
node [shape=box, style=filled, color=lightblue2];
edge [color=red, fontcolor=red, arrowhead=vee];
A -> B [dir=both];
B -> C [len=1.5];
C -> D [style=dashed];
D -> A [color=blue];
}
在上述示例中，我们设置了节点的形状、填充颜色，边的颜色和样式，以及特定边的属性。这些参数可以精细调整，以获得最佳的图形展示效果。
6.2 图形的多格式输出支持
Graphviz支持将图形输出为多种文件格式，如PDF、SVG、PNG、JPEG等。每种格式都有其特定的使用场景和优势。
6.2.1 不同文件格式的特点和适用场景
- PDF ：非常适合打印，因为它保留了图形的高质量矢量信息。
- SVG ：适合网络环境，支持缩放且不失真，并且可以轻松嵌入到网页中。
- PNG/JPEG ：适用于需要图片格式的场景，如文档、演示文稿等。
- PostScript (PS) ：一种页面描述语言，适合专业出版和高质量打印。
6.2.2 将图形输出为网页或打印输出
例如，输出为SVG格式的代码如下：
dot -Tsvg your_graph.dot -o your_graph.svg
这行命令会根据 your_graph.dot 文件生成一个SVG格式的图形，并将其保存为 your_graph.svg 文件。对于网页使用场景，SVG格式因为其矢量特性和交互性而成为首选。
6.3 优化图形输出的高级技巧
要优化图形输出的质量和兼容性，用户需要掌握一些高级技巧。
6.3.1 提升图形输出质量的方法
- 使用
-Gsize选项来设置图形的大小，保持图形在不同输出格式下的比例一致。 - 使用
-Gdpi选项来控制输出图像的分辨率，对于打印输出，高分辨率的图像质量更高。 - 利用
-K选项指定特定的布局算法，并且通过-Gsplines来控制边的曲线类型。
6.3.2 图形输出的兼容性问题和解决方案
- 图像失真 ：确保使用适合输出格式的布局和渲染命令，避免由于格式转换导致的图像失真。
- 跨平台兼容性 ：生成矢量图形（如SVG或PDF）可以避免在不同操作系统间迁移时遇到的兼容性问题。
- Web兼容性 ：确保图形文件大小适中，避免网页加载缓慢。可以使用压缩工具减少文件大小。
通过上述章节的介绍，我们可以看到Graphviz不仅提供了强大的自动布局算法，还有灵活的输出格式选择。通过合理使用这些功能，我们可以创造出高质量且易于分享的图形。在接下来的章节中，我们将通过具体的代码示例和操作步骤来进一步探索如何在实际工作中高效使用Graphviz。
本文还有配套的精品资源，点击获取
简介：Graphviz是一款开源的图形绘制软件，通过高级算法智能布局流程图、网络拓扑图等，广泛应用于数据可视化和软件工程。本文档提供了Graphviz的安装指南，介绍了如何将其集成到Python环境中，并通过一个简单示例展示了如何创建和渲染图形。Graphviz的强大自动布局功能和多种输出格式支持，使其成为进行数据流分析、数据库建模等任务的理想选择。
本文还有配套的精品资源，点击获取
