Preface:
文件系统是一种用于在存储设备上组织数据的方法。Ext2是Linux操作系统中使用的一种文件系统，全称是Second Extended File System（第二扩展文件系统）
尽管Ext2在许多现代Linux系统中已被更新版本的文件系统（如Ext3和Ext4）所取代，它仍然在某些场景下被使用，尤其是在需要快速读写性能且不介意缺少日志功能的场合。
由于Ext2不支持日志功能，因此在系统崩溃时可能会丢失数据或在恢复时需要更长时间。现在，Ext4文件系统已经成为大多数Linux发行版的默认文件系统，因为它提供了更好的性能和更多的功能。
前面我们学习到了一个被打开的文件，那如果一个文件没有被打开呢？？
我们可以知道它将在磁盘中进行存储，可以通过如下角度进行思考：
- 路径问题
- 存储问题
- 获取的问题（属性+文件内容）
- 效率
引出了我们的学习路线：
- 认识硬件--磁盘
- 对硬件进行抽象理解
- 文件系统
1.认识磁盘
1.1 理论
磁盘上存储文件属性+内容
- 文件的内容--数据块
- 文件属性--inode
sum: Linux 文件在磁盘中存储，是将属性和内容分开存的
当下磁盘存储的运用场景
1.现在电脑上装的都是SSD了
- SSD代表固态硬盘（Solid State Drive），是一种使用闪存芯片作为存储介质的电脑存储设备。目前个人电脑或工作站等设备普遍采用SSD作为主要的存储介质。SSD相比传统的机械硬盘（HDD，Hard Disk Drive）有更快的读写速度、更低的功耗和更小的噪音，同时因为没有机械运动部件，所 以更耐震动，故障率也相对较低。
2.公司服务器长时间存储还是使用磁盘，进行存储分级：冷热分离
- 在公司或企业的服务器存储解决方案中，尽管SSD在性能上有明显优势，但出于成本和容量考虑，长时间存储大量数据通常还是使用机械硬盘（HDD）。HDD的成本较低，存储容量较大，适合用来存储那些不经常访问但需要长期保存的数据。
- 存储分级：这是指根据数据的访问频率和重要性将存储分为不同的级别。通常分为热存储（hot storage）和冷存储（cold storage）。
- 热存储：用于存储经常访问的数据，这些数据需要快速访问，因此通常使用SSD或快速的磁盘阵列。
- 冷存储：用于存储不经常访问的数据，这些数据可以存储在成本更低的存储介质上，如大容量HDD或更便宜的云存储服务。
意义：优化了成本和性能，确保经常访问的数据能够快速访问，而不常用的数据则以较低的成本进行存储
机械硬盘在计算机系统中的两个特点：它是一种包含机械运动部件的设备，同时也是连接到计算机主机的外部硬件设备
- 磁盘是一个机械设备：
-
- 这里的“磁盘”通常指的是机械硬盘（HDD，Hard Disk Drive），它是由多个机械部件组成的存储设备。在个人电脑或服务器中，尽管还有其他可能包含机械部件的设备（如光盘驱动器、软盘驱动器等），但在现代计算机系统中，机械硬盘往往是唯一的主要机械存储设备。这是因为其他类型的存储设备，如固态硬盘（SSD）、内存条（RAM）、U盘等，都不包含机械运动部件。
- 也是一个外设：
-
- “外设”是外部设备的简称，指的是连接到计算机主机的硬件设备，用于扩展计算机的功能。磁盘（如HDD）作为存储设备，通常被视为计算机的外设，因为它位于计算机主机的机箱外部（或者至少是可分离的），并通过数据传输接口（如SATA、SAS等）与主板连接。尽管它是计算机运行所必需的组成部分，但它并不直接集成在主板上，因此被分类为外设。
1.2 磁盘的物理结构

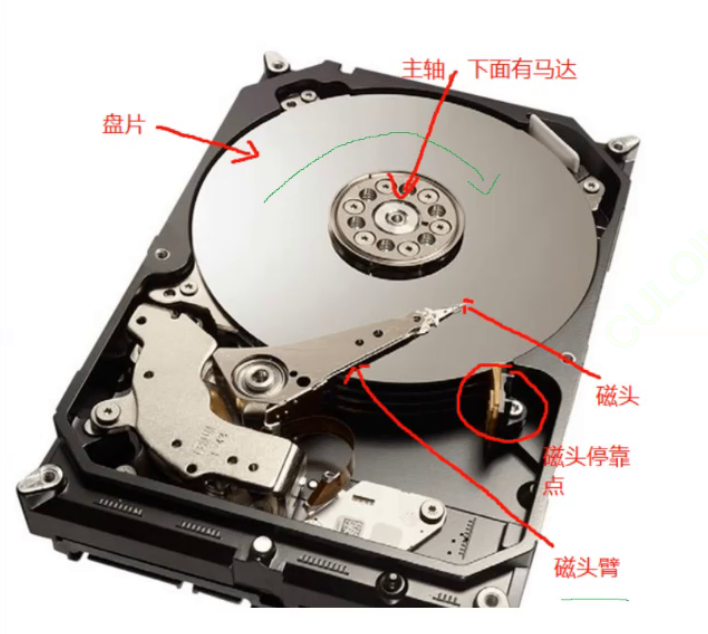

可以先根据下面的图片，有一个直观的感受
最后一张图的磁盘，类似于三张两面都光的光盘
磁盘作为计算机中唯一的机械部件，通常由一个或多个旋转的盘片组成，每个盘片有两个面，每个面上有一层磁性材料。通过主轴连接，磁盘上附有磁头。数据存储的基本单位是扇区(Sector)，传统上每个扇区大小为512字节，但近年来逐渐过渡到4096字节的大扇区。
主轴下面有马达，一秒钟两万转都有可能
物理结构：
- 磁头是一面一个，左右摆动，两个整体移动的，有磁头停靠点
- 磁头和盘面不接触，所以物理上不适用于笔记本，开机状态移来移去，磁头刮花了磁盘，属于硬件问题
- 机械磁盘要在无尘环境下，灰尘落上去就像一座大山，可能会把数据都磨没了
磁盘存储：
- 所有的数据都在盘片上以二进制存储，磁头通过充放电写入
- 内存掉电易失设备，磁盘永久性存储介质
- 通过充放电/强弱/波，在磁盘上写入 01 数据，像吸铁石的 N S 级
- 高温消磁
- 大型互联网公司淘汰磁盘，国家规定不能数据泄露，磁盘擦除并不完全，局部数据的残留也可以被恢复，磁盘上的影子数据也挺危险的，解决方法：和厂商协商，调用接口去除~
磁盘的存储构成
- 磁盘被访问的最基本单元是扇区---大小有可能 512 字节/ 4KB
- 我们可以把磁盘看作由无数个扇区构成的存储介质

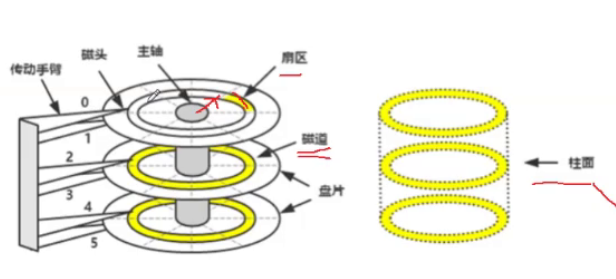

3. 第一步：定位一个扇区：哪一面（哪个磁头），哪一个磁道（纵向上形成柱面），哪一个扇区
4. 磁头摆动：定位磁道和柱面的过程
盘片转动：定位扇区的过程
5. 软件寻址，相关内容还是尽量放在一起，因为运动越少，效率越高
CHS 寻址
三个参数：Cylinder(柱面）Header(磁头）Sector(扇区）==》CHS 寻址方式
1.3 磁盘的逻辑抽象结构
我们可以类比于磁带，将扇区线性来看

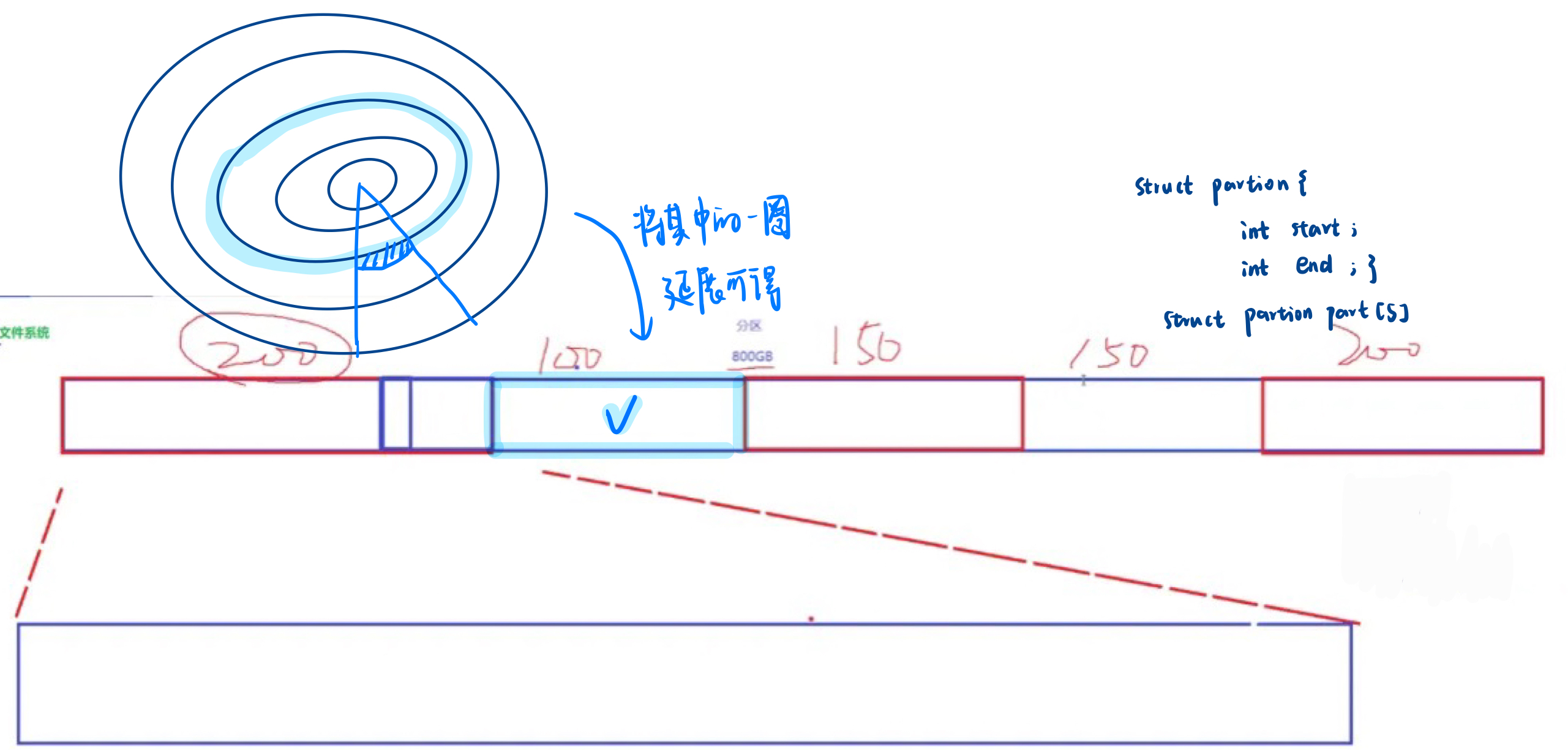

将一个圆延展开来进行扇形分区（struct 来实现）：存储 LBA 信息
随着技术发展，出现了逻辑块地址(LBA)的概念，它可以解决CHS寻址的局限性。LBA将磁盘上的所有扇区视为一个线性序列，操作系统可以通过LBA直接定位到扇区，而无需关心具体的磁头、柱面和扇区信息。
可以借助上图了解，基于对磁盘的理解建模的过程
磁盘对扇区一视同仁的划分，管理好了 10 G 的一个扇形，就能管理好 800 G--分治的思想 化大为小
2. inode 结构
1.Boot Block 启动块
文件系统不仅需要存储文件内容，还需要存储文件的元数据，如文件大小、所有者、权限等。这些元数据存储在索引节点(inode)中。

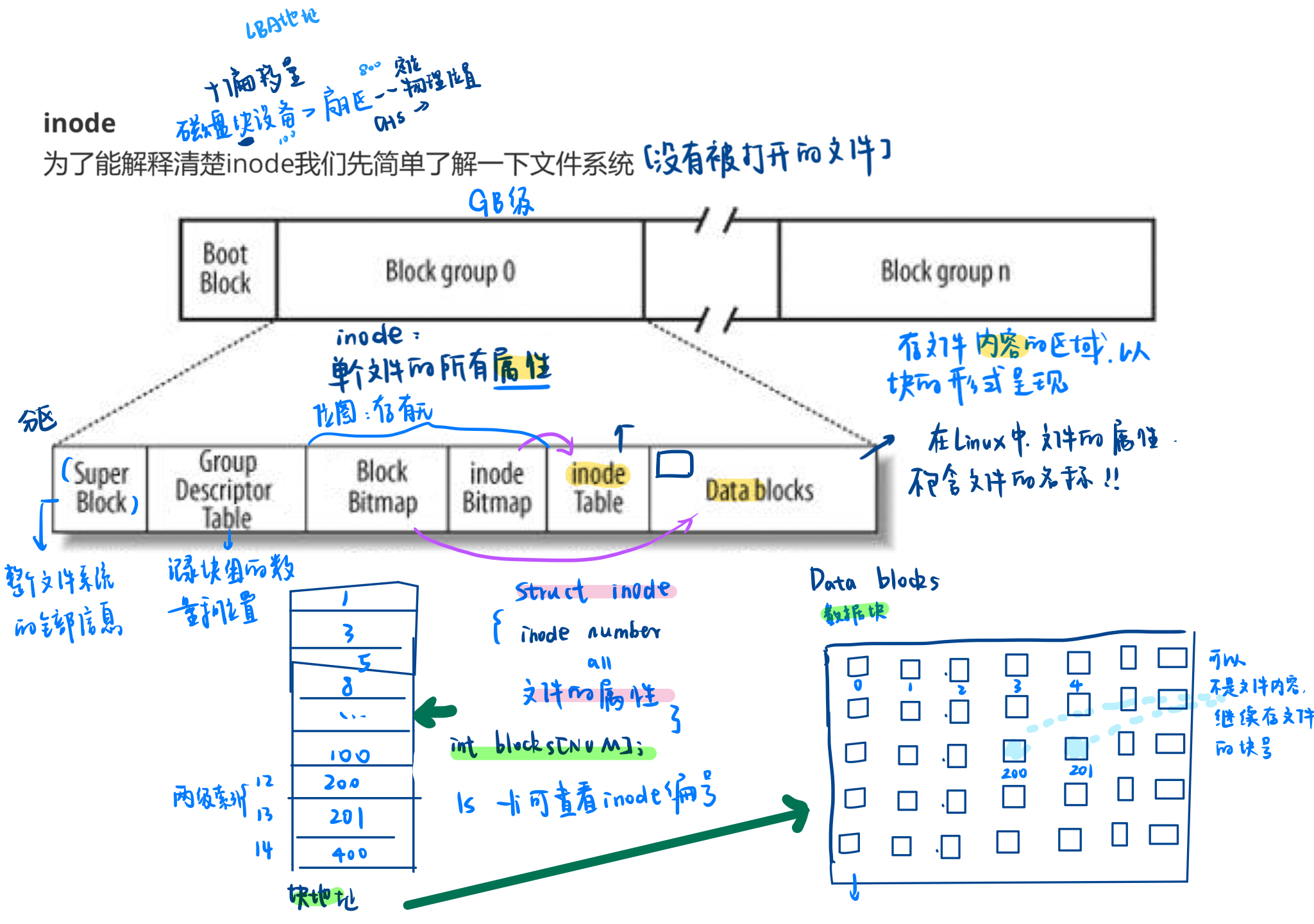

结合上部分，先来看一下这个 10G 的分区
在Linux文件系统中，Boot Block（启动块）是一个非常重要的组成部分，尤其是在传统的磁盘驱动器中。Boot Block位于磁盘的最前端，通常是磁盘的第一个扇区，也被称作主引导记录（Master Boot Record, MBR）。
Boot Block的功能
- 引导加载：当计算机启动时，BIOS会读取磁盘的第一个扇区（即Boot Block），并将控制权传递给该扇区中的主引导程序。
- 分区检测：主引导程序会检查分区表，确定启动分区的位置。
- 操作系统加载：主引导程序会根据分区表中的信息选择一个活动分区，并加载该分区上的引导加载程序（如GRUB或LILO）。
Boot Block的示例
- 对于一个传统的MBR分区布局，Boot Block（即MBR）的结构如下：
- 主引导程序：占据MBR的前446字节。
- 分区表：接下来的64字节（每个分区条目16字节，共4个）。
- 引导签名：最后两个字节
0xAA55。对于现代系统的变化
对于使用GUID分区表（GPT）的现代系统，Boot Block的概念略有不同。在GPT分区方案中，磁盘的第一个扇区（通常称为保护MBR）通常包含一个简单的MBR，用于兼容旧版BIOS系统。真正的引导加载程序和GPT分区表位于磁盘的其他位置。
如何查看Boot Block
尽管查看Boot Block的内容通常不是日常管理任务的一部分，但如果需要，可以使用特定的工具来进行。例如，使用dd命令可以从磁盘复制第一个扇区：
sudo dd if=/dev/sda of=mbr bs=512 count=1这将把磁盘/dev/sda的第一个扇区（即Boot Block）复制到文件mbr中。随后，可以使用十六进制编辑器或特定的工具来查看该扇区的内容。
总结
Boot Block是磁盘上非常重要的一个区域，它包含了启动系统所需的关键信息。无论是传统的MBR还是现代的GPT，Boot Block都扮演着启动过程中的关键角色。
2.Super Block（超级块）
超级块是文件系统中的一种特殊的数据结构，它包含了整个文件系统的全局信息。这些信息包括但不限于：
- 文件系统类型（如ext2、ext3、ext4等）。
- 文件系统块大小（例如1024字节、2048字节或4096字节）。
- 文件系统的总块数和可用块数。
- 文件系统的总inode数和可用inode数。
- 文件系统的挂载时间、上次写入时间、上次检查时间等。
- 文件系统的特征标志（例如是否有日志功能等）。
超级块对于文件系统的正确操作至关重要。如果超级块损坏，可能导致文件系统无法被识别或挂载。大多数文件系统都会在不同的位置保存多个超级块副本，以防止单点故障。
3.Group Descriptor Block（块组描述符）
在某些文件系统中，如ext2、ext3和ext4，文件系统被分割成多个块组，以提高性能和简化管理。每个块组都包含一个块组描述符，该描述符包含了该块组的一些重要信息，例如：
- 该块组内的数据块总数。
- 该块组内的可用数据块数量。
- 该块组内的inode总数。
- 该块组内的可用inode数量。
- 该块组的块位图和inode位图的位置。
- 该块组的inode表的位置。
块组描述符使得文件系统能够快速访问每个块组的状态信息，而无需每次都访问超级块。这对于大型文件系统尤其有用，因为它减少了对超级块的访问频率，提高了性能。
总结一下：
- Super Block：包含整个文件系统的全局信息，如总块数、总inode数等。
- Group Descriptor Block：针对文件系统中的每个块组，包含该块组内的数据块和inode的数量和位置等信息。
这些信息对于文件系统的管理和维护至关重要，确保了文件系统能够正确地处理文件和目录的存储、检索和删除等操作。
4.Data Blocks (数据块)
数据块是文件系统中用于存储文件实际内容的基本单位。每个文件的内容都分布在磁盘上的一个或多个数据块中。数据块的大小取决于文件系统的配置，通常为1024字节、2048字节或4096字节等。
特点
- 可变大小：数据块的大小在文件系统创建时被定义，并且在整个文件系统的生命周期中保持不变。
- 非连续存储：文件的内容不一定存储在连续的数据块中，而是可以分散在磁盘的不同位置。
- 间接寻址：文件的内容通过inode中的指针来间接寻址，这些指针指向文件的数据块。
用途
- 存储文件内容：每个文件的实际内容（如文本、图像、音频等）都存储在数据块中。
- 高效利用磁盘空间：通过允许文件内容分散存储，文件系统可以更高效地利用磁盘空间。
5.Inode Table (inode表)
inode是文件系统中的一个数据结构，用于存储文件的元数据。每个文件都有一个与之对应的inode。inode表则是inode的集合，它包含了文件系统中所有inode的列表。
特点
- 固定大小：每个inode的大小通常是固定的，通常是128字节或256字节。
- 元数据存储：inode中存储了文件的元数据，包括文件的大小、创建时间、修改时间、权限、所有者等。
- 文件内容的指针：inode中包含指向文件数据块的指针，这些指针告诉系统文件内容存储在哪里。
用途
- 存储文件元数据：inode存储了文件的重要属性，如权限、所有者、大小等。
- 文件内容的间接寻址：inode通过指针间接指向文件的内容，这意味着文件名和文件内容是分离的。
- inode与文件名的关联：文件名不在inode中存储，而是存储在目录项中。目录项将文件名与inode编号关联起来，以便通过文件名找到对应的inode。
stat
用法查看文件具体信息
stat [OPTION]... FILE...- FILE：可以是一个文件名或目录名。
- OPTION：可以是多个选项，用于定制输出信息。
选项
-c或--format：指定输出格式，可以使用特定的格式化字符串来自定义输出结果。-f或--file-system：显示文件所在文件系统的统计信息，而不是文件本身的统计信息。-L：递归地显示符号链接的目标的统计信息。-l：显示符号链接本身的统计信息，而不是链接的目标。-t或--time=WORD：指定输出的时间戳类型，WORD可以是atime、mtime或ctime。-h或--human-readable：以人类易读的格式显示文件大小（例如，1K 234M 2G 等）。
使用场景
- 文件调试：当需要了解文件的具体信息时，比如权限、所有者等。
- 脚本编写：在编写 shell 脚本时，可以利用
stat获取文件的详细信息，进行条件判断或动态生成文件列表。 - 系统监控：监控文件的访问、修改或状态改变时间，用于安全审计或性能分析。
stat 命令是 Linux 系统管理员和开发者不可或缺的工具之一，它提供了文件系统的深入视图，有助于更好地理解和管理文件和文件系统。

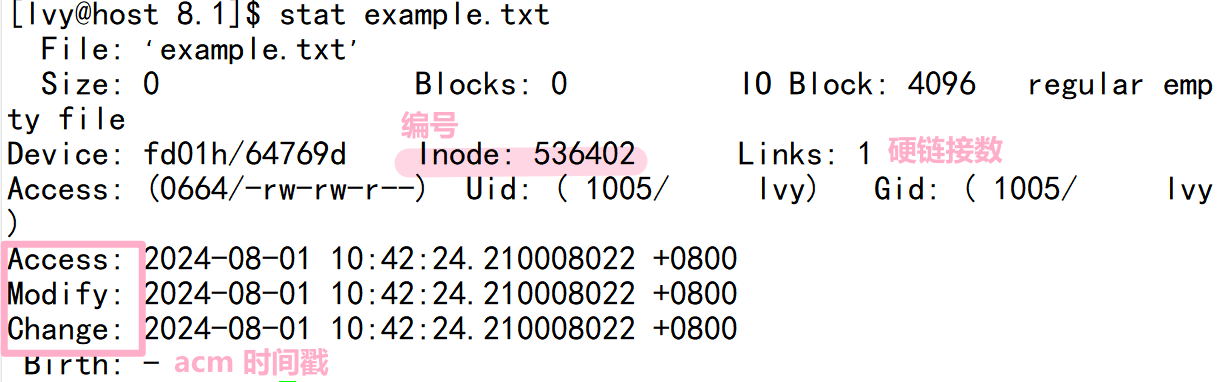

会显示 acm（时间戳）
下面解释一下文件的三个时间：
- Access 最后访问时间
- Modify 文件内容最后修改时间
- Change 属性最后修改时间
示例
实现操作的融会贯通：
1. 查看文件example.txt的inode信息
stat example.txt这个命令将显示文件example.txt的inode信息，包括inode编号、文件大小、权限等。
2. 查找文件example.txt的inode编号

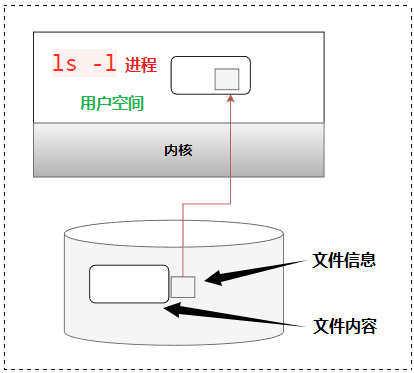

回顾：ls -l 做的就是读取存储在磁盘上的文件信息，然后把它们显示出来

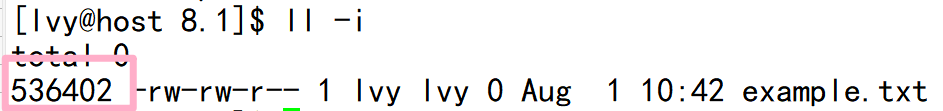

ls -i example.txt这个命令将显示文件example.txt的inode编号。
3. 查看文件example.txt的内容
cat example.txt这个命令将输出文件example.txt的内容到标准输出。
4. 假设需要直接访问数据块200（通常不建议这样做，因为它绕过了文件系统）
首先，需要确定文件系统的设备文件，比如/dev/sda1。然后使用dd命令读取数据块。以下是一个示例命令，假设每个数据块大小为4096字节，数据块200的偏移量计算方式为200 * 4096。
dd if=/dev/sda1 bs=4096 skip=200 count=1 of=data_block_200.bin这里：
if指定输入文件（文件系统设备）。bs设置块大小（这里为4096字节）。skip指定跳过的块数（这里为200）。count指定复制的块数（这里为1）。of指定输出文件（这里将数据块内容输出到data_block_200.bin）。
5. 假设需要修改文件权限
chmod 644 example.txt这个命令将设置文件example.txt的权限，使得所有者有读写权限，组和其他用户只有读权限。
6. 假设需要修改文件所有者
chown user:group example.txt这个命令将更改文件example.txt的所有者为user，所属组为group。
注意：
- 直接访问数据块的操作通常不应该在正常操作中进行，因为它可能破坏文件系统结构。
- 在执行这些操作之前，请确保备份重要数据，避免数据丢失。
- 这些命令可能需要root权限才能执行。
- 文件系统的具体实现可能会有所不同，上述命令是在一般情况下的示例。
总结
- Data Blocks：存储文件的实际内容。
- Inode Table：存储各种文件各自的 inode 元数据，包括文件内容所在的数据块的指针。
通过这种方式，文件系统可以有效地管理文件的内容和元数据，同时也提供了灵活的方式来处理文件的存储和检索。
6.Bitmap 位图
inode Bitmap （属性）位图：
比特位的内容 inode 是否有效的
Block Bitmap （文件内容）位图
和块号联系起来，申请和释放有关，内容块是否存在
思考：
- 删一个文件的时候，用不用把块内容清空呢？ 不用清空原始数据，直接把管理 位图清零 即可
- inode 理论上连续的，但是还存在删除后的加入（搜索到空位就添加）
- inode 和 data block 都有对应的编号，可以找到对应的扇区
- super block 整个文件的基本信息，不是每个块组都存有，零零星星的存在，确立了稳健性
- ❗格式化： 每一个分区在被使用之前，都必须提前先将部分文件系统的属性信息提前设置进对应的分区中，方便我们后续使用这个分区或者分组，所以格式化就是把前四个重新设置，后面两个清空
3.文件系统
3.1 增/删/查/改 一个文件
系统做了些什么？
❗ 思路：
Linux 系统中，一个文件，一个 inode ,每个 inode 都有自己的编号（不能跨分区），文件名不属于 inode 内的文件属性！
通过路径能确定 200G ，存到 10G 的块里面了，找组后，在 inode map 里面找空的块
把文件误删了，是把位图删了，删除=允许被覆盖
✔️ 步骤：
系统会执行一系列底层操作来完成这些任务。下面是每个操作涉及的主要步骤：

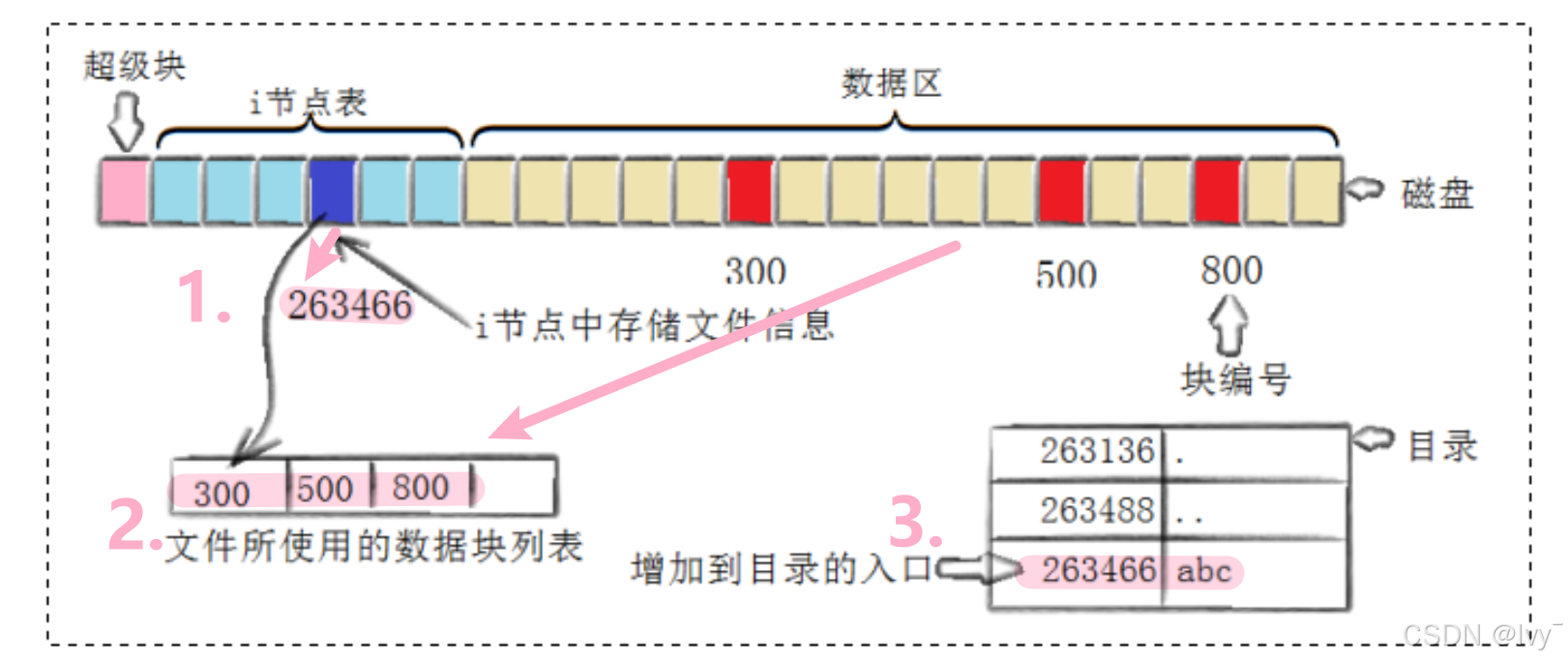

新建文件
创建一个新文件，操作系统主要会做如下四个操作：
① 存储属性：内核找到一个空闲的结点 (这里是 263466)，内核把文件信息记录到其中。
② 存储数据：该文件需要存储在三个磁盘块，内核找到了三个空闲块，300,500,800。将内核缓冲区的第一块数据复制到 300，下一块复制到 500，最后复制到 800……
③ 记录分配情况：文件内容按顺序 300,500,800 存放，内核在 inode 上的磁盘分布区记录了上述块列表。
④ 添加文件名到目录：新的文件名 abc。Linux 在当前目录中记录该文件，通过内核将入口 (263466, abc) 添加到目录文件，文件名和 inode 之间的对应关系将文件名和文件的内容及属性链接起来。
删除文件
- 查找 inode：通过文件名找到对应的 inode。
- 释放 inode 引用：减少 inode 的链接计数。
- 删除目录项：从父目录中删除指向该 inode 的条目。
- 回收资源：如果 inode 的链接计数降为 0，则回收 inode 和其关联的数据块。
- 更新文件系统元数据：更新文件系统的其他元数据，比如文件系统的块使用情况。
我怎么知道一个文件的 inode 编号？
ls -i 可查看，but 使用者基本不关心 inode ,用的是文件名
3.2 理解目录
目录也是文件，也有自己的 inode ，目录也要有自己的属性
目录有内容吗？？要不要有数据块？里面放什么呢？
要，该目录下，文件的文件名 和 对应文件的 inode 的映射关系
❗ 所以我们现在就能解释， 为什么同一个目录下不能有同名文件？
ll 查看时，先找到目录的 inode, 目录内容中存储了文件的 inode，找到对应文件的 inode，就可以访问文件内容啦，例如说删除文件实际上是删除文件名与 inode 的关联，也就是从目录项中移除该文件名。这个操作需要对目录进行写操作，因为目录项（包含文件名）存储在磁盘上，并且需要被修改。但是我们限制了这一操作
目录下，没有 w ，我们无法删除文件，没有 r，我们无法查看文件是为什么？
因为想读取，目录不让读，拿什么查找到 inode，还有没有 x 无法 cd，都是通过对目录中 对文件 inode 的访问设置来管理的
目录是文件，也有 inode 编号，那么是如何管理的呢？
往上会一直访问到根目录，相当于是一个递归的实现
dentry 缓存：
- 目录项对象：dentry代表文件系统中的一个目录项，即一个文件或目录的名称与其inode（索引节点）之间的关联。
- 路径解析：当用户或程序请求访问一个文件或目录时，文件系统需要解析路径名，dentry缓存可以快速地定位到对应的inode，从而避免了每次都从磁盘读取目录信息
有绝对路径的话，不就可以从根目录往下拿到对应的 inode 了，为什么还要递归？
递归是我们从内部讲起的，就说要一路找上去，实际拿着文件路径从左到右解析就行，因为我们的任何一个文件，在进程内部都有路径，按照路径，应用层是知道文件和路径的
