keepalived + nginx 双服务器主备方案
服务器部署方案
一、keepalived + nginx 主备方案

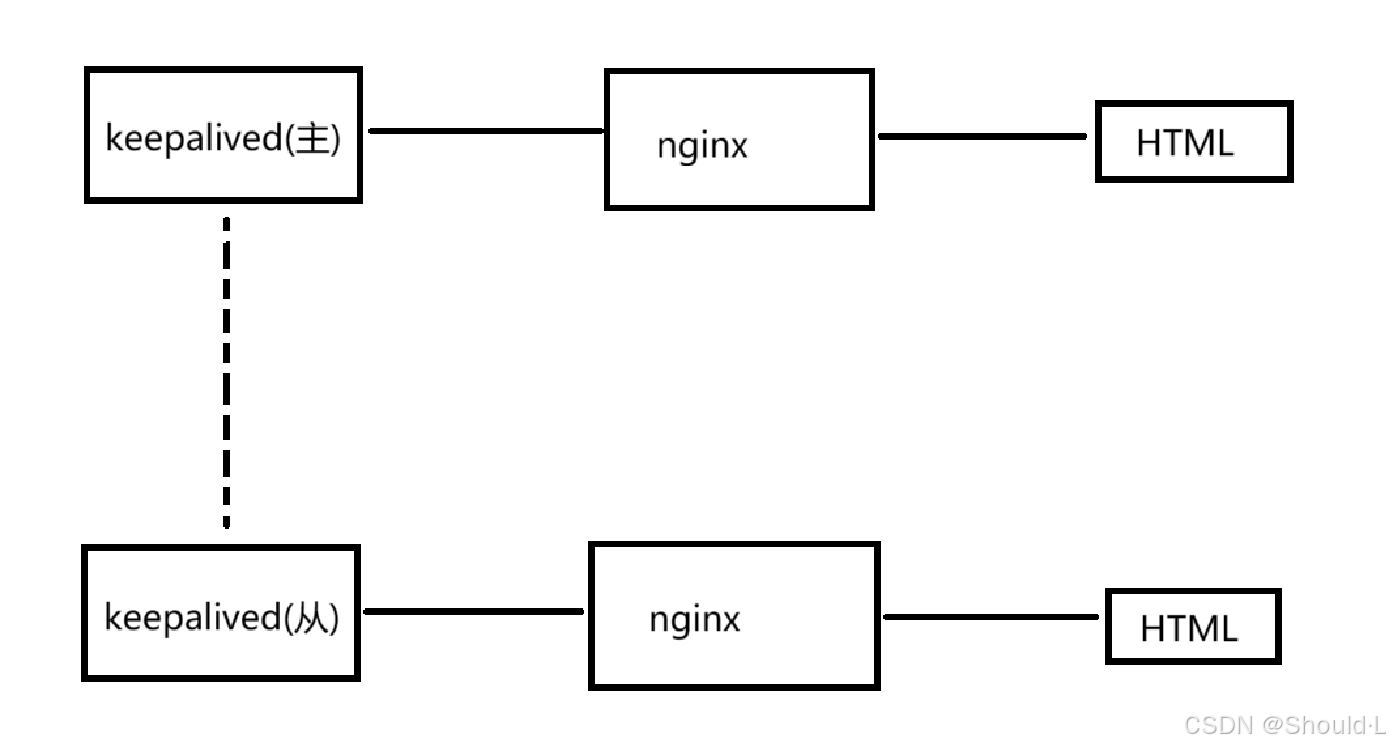

1. 架构图
服务器为CentOS 7系统
2. nginx 部署
两台服务器应用同样的配置，仅HTML文件不一样。
2.1 服务器环境初始化
（1）时间同步
# 安装时间同步工具ntpdata
yum -y install ntp ntpdate
# 同步网络时间
ntpdate cn.pool.ntp.org
（2）创建一个cron任务，设置每天同步服务器时间
# 打开cron作业任务列表的编辑器
crontab -e
# 每天0点同步一次
* 00 * * * /usr/sbin/ntpdate cn.pool.ntp.org
（3）关闭防火墙
在 windows 系统中访问 linux 中 nginx，默认不能访问的，因为防火墙问题 （1）关闭防火墙 （2）开放访问的端口号.
iptables和firewalld是两种不同的防火墙，两个都关闭，有哪个关哪个。
systemctl stop iptables
systemctl stop firewalld
# 两种防火墙，个人比较习惯使用iptables，后面做策略也是使用iptables；没有的话可以安装一个；
yum install iptables-services #安装这个比较方便管理。
或者，设置开放访问端口号
# 查看开放的端口号
firewall-cmd --list-all
# 设置开放的端口号
firewall-cmd --add-service=http –permanent
firewall-cmd --add-port=80/tcp --permanent
# 重启防火墙
firewall-cmd -reload
2.2 安装 nginx
（1）安装依赖包
pcre-8.3.7.tar.gz， openssl-1.0.1t.tar.gz， zlib-1.2.8.tar.gz
- nginx的http模块使用pcre来解析正则表达式，需要在linux上安装
pcre库 - nginx使用zlib对http包的内容进行gzip，需要在linux上安装安装
zlib库 - 安装
openssl库，让 nginx 支持 https（即在ssl协议上传输http）
yum -y install gcc zlib zlib-devel pcre-devel openssl openssl-devel
（2）下载并解压安装包
# 创建一个nginx文件夹
cd /usr/local
mkdir nginx
cd nginx
# 下载tar包
wget http://nginx.org/download/nginx-1.22.1.tar.gz
# 解压
tar -xvf nginx-1.22.1.tar.gz
# 进入nginx-1.22目录
cd nginx-1.22.1
（2）添加 ssl 证书模块
./configure --with-http_stub_status_module --with-http_ssl_module
（3）编译安装
- -j 4 : 此参数代表用4核心编译
make -j 4 && make install
（4）配置 nginx.conf
- 如果可以正常启动，正常访问页面的话可以忽略此步骤
# root html; 改成自己的路径 /usr/local/nginx/html;
# index 后面加一个 index.php 否则无法显示网页内容，报403错误的。
location / {
root /usr/local/nginx/html;
index index.html index.php index.htm,;
- 关闭显示nginx版本号（此内容在http模块下找个地方写）
server_tokens off;
（5）校验配置文件是否正确
/usr/local/nginx/sbin/nginx -t
# 看到如下显示代表正常：
# nginx.conf syntax is ok
# nginx.conf test is successful
（6）启动nginx
/usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf
重新加载配置命令：
/usr/local/nginx/sbin/nginx -s reload
（7）验证
浏览器页面输入自己的服务器地址出现nginx字样的网页，表示安装成功：
（8）修改环境变量
添加环境变量，使nginx在任意目录都可以执行启动操作；
# 编辑/etc/profile文件在最后添加如下命令：
vim /etc/profile
# 添加命令
PATH=$PATH:/usr/local/nginx/sbin
export PAT
# 保存退出
:wq
# 执行生效命令
source /etc/profile
所有的服务器部署方法相同
3. keepalived 部署
（1）安装依赖
yum install -y gcc openssl-devel libnl3-devel net-snmp-devel
（2）安装keepalived
yum install keepalived -y
- 配置文件的位置：
/etc/keepalived/
3.1 主 keepalived 配置文件解析
- 需要设置一个VIP的地址，作为虚拟IP地址
cd /etc/keepalived/
vim keepalived.conf
# --- ---- keepalived.conf --- ----
! Configuration File for keepalived
# 管理员邮箱（系统故障通知）
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
notification_email_from Alexandre.Cassen@firewall.loc # 邮件发件人邮箱
smtp_server 127.0.0.1 # SMTP服务器地址(邮箱服务器地址)
smtp_connect_timeout 30 #超时时间
router_id NGINX # 路由器标识，一般不用改，也可改成应用名，主从服务器要一致
}
#一个vrrp_instance就是定义一个虚拟路由器的，实例名称
vrrp_script check_nginx { #脚本模块
script "/etc/keepalived/check_nginx.sh" #脚本模块
interval 2 #每2秒钟检测一次脚本
#weight 10 #优先级
}
vrrp_instance VI_1 {
state MASTER # 定义初始状态，可以是MASTER或者BACKUP
interface eth0 #当前使用的网卡名
virtual_router_id 51 #虚拟路由id号
priority 100 #当前服务器优先级，数字越大越优先
advert_int 1 #检测心跳时间为1秒
authentication { #身份验证方式通信认证机制，这里是明文认证还有一种是加密认证
auth_type PASS #密码验证
auth_pass 1111 #密码为1111
## 如果使用加密认证（所有节点必须一致）
# auth_type AH
# auth_pass # 通常为一个长度为8或者16的字符串
}
virtual_ipaddress {
192.168.10.100 #VIP地址
}
track_script{ #添加监控条件
check_nginx #脚本模块后边定义的名称
}
}
3.2 监控nginx状态
新建一个脚本文件，并打开
vim /etc/keepalived/check_nginx.sh
编写监控脚本
#!/bin/bash
#1、判断 Nginx 是否存活
counter=`ps -C nginx --no-header | wc -l`
if [ $counter -eq 0 ]; then
#2、如果不存活则尝试启动 Nginx
/usr/local/nginx/sbin/nginx
sleep 5
#3、等待 5 秒后再次获取一次 Nginx 状态
counter=`ps -C nginx --no-header | wc -l`
#4、再次进行判断，如 Nginx 还不存活则停止 Keepalived，让地址进行漂移
if [ $counter -eq 0 ]; then
systemctl stop keepalived #停用keepalived服务
fi
fi
注意，这里的重启nginx命令/usr/local/nginx/sbin/nginx被注释掉，测试时关闭才能看到效果。
3.3 从 keepalived配置
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id NGINX
}
vrrp_script check_nginx { #这个地方名字不能乱改，系统不认识，
script "/etc/keepalived/check_nginx.sh"
interval 2 #每2秒钟检测一次脚本
}
vrrp_instance VI_1 {
state BACKUP #改这里
interface eth0
virtual_router_id 51
priority 80 #改这里
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.28.127.100
}
track_script {
check_nginx
}
}
keepalived相关命令
启动：systemctl start keepalived
重启：systemctl restart keepalived
动态持续查看日志：tail -f /var/log/messages
二、nginx 端口转发/反向代理
1. nginx 端口转发
1.1 修改nginx.conf
server {
listen 19100; # 监听19180端口
server_name 192.168.248.10;
location / {
# 请求头转发
proxy_set_header Host $host;
# 获得真实ip
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
# 转发到目标地址
proxy_pass http://192.168.0.100:60080;
# 还可以写root和index字段，只不过端口默认优先转发，当转发不成功时，才会选择走root字段下的目录和html
# root /usr/local/nginx/html;
# index index.html index.php index.htm;
}
# ... ...
}
# 这个60086端口，目前没有服务，访问是被拒绝的！
保存退出
nginx -s reload;
# 输入vip地址访问
192.168.248.10:19180
1.2 分离nginx中的server模块为单独的文件
# 在nginx配置的最后一个中括号上方添加如下命令
include /usr/local/nginx/conf/conf.d/*.conf;
另外在conf.d文件夹下新建conf文件，单独编写server模块。
到这里配置就告一段落了，后面算是补充的 nginx 配置
2. nginx 多端口转发
2.1 配置文件
- 每个 http 块可以包括多个 server 块，而每个 server 块就相当于一个虚拟主机。
- 而每个 server 块也分为全局 server 块，以及可以同时包含多个 locaton 块。
server {
listen 8001;
server_name 208.208.128.122;
location ~/vod/ {
proxy_pass http://127.0.0.1:8081;
}
location ~/edu/ {
proxy_pass http://127.0.0.1:8082;
}
}
2.1 匹配规则
- = ：用于不含正则表达式的 uri 前，要求请求字符串与 uri 严格匹配，如果匹配 成功，就停止继续向下搜索并立即处理该请求。
- ~：用于表示 uri 包含正则表达式，并且区分大小写。
- ~*：用于表示 uri 包含正则表达式，并且不区分大小写。
- ^~：用于不含正则表达式的 uri 前，要求 Nginx 服务器找到标识 uri 和请求字 符串匹配度最高的 location 后，立即使用此 location 处理请求，而不再使用 location 块中的正则 uri 和请求字符串做匹配。
2.3 实现效果
- 如果请求
208.208.128.122:8001/vod/，就会自动跳转到127.0.0.1:8081 - 如果请求
208.208.128.122:8001/edu/，就会自动跳转到127.0.0.1:8082
四、nginx 负载均衡
1. 配置说明
1.1 修改 nginx.conf
# 定义myserver结构体
upstream myserver {
server 208.208.128.122:8081;
server 208.208.128.122:8082;
}
server {
listen 80;
server_name 208.208.128.122;
#charset koi8-r;
#access_log logs/host.access.log main;
location / {
root html;
# 在这里调用
#proxy_pass http://myserver;
proxy_pass http://127.0.0.1:8081;
index index.html index.htm;
}
1.2 实现效果
- 请求
208.208.128.122:80/edu/，负载均衡平均到127.0.0.1:8081/edu/和127.0.0.1:8082/edu/当中。
2. 修改负载均衡分配策略
- 轮询（默认）：按时间顺序逐一分配，如果down掉，自动剔除
- weight：默认为1，权重越高分配客户越多。
upstream myserver {
server 208.208.128.122:8081 weight=10; # 在这儿
server 208.208.128.122:8082 weight=10;
}
server {
listen 80;
server_name 208.208.128.122;
location / {
root html;
proxy_pass http://myserver;
index index.html index.htm;
}
- ip_hash：每个请求按访问 ip 的 hash 结果分配，这样每个访客固定访问一个后端服务器。
upstream myserver {
ip_hash; # 在这儿
server 208.208.128.122:8081 ;
server 208.208.128.122:8082 ;
}
server {
listen 80;
server_name 208.208.128.122;
location / {
root html;
proxy_pass http://myserver;
index index.html index.htm;
}
- fair（第三方）：按后端服务器的响应时间来分配请求，响应时间短的优先分配。
upstream myserver {
server 208.208.128.122:8081 ;
server 208.208.128.122:8082 ;
fair; # 在这儿
}
server {
listen 80;
server_name 208.208.128.122;
location / {
root html;
proxy_pass http://myserver;
index index.html index.htm;
}
五、架构

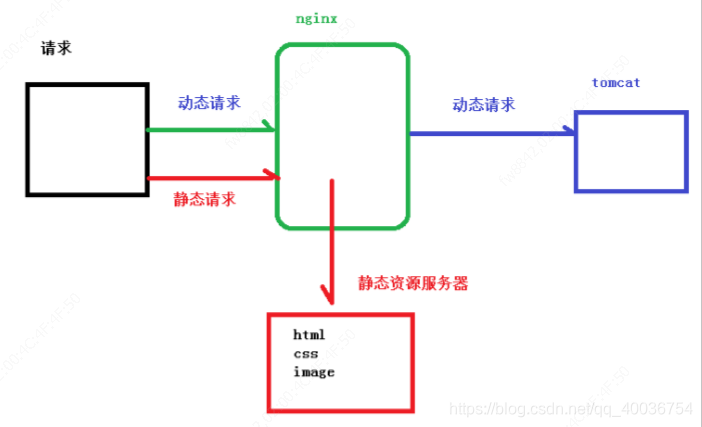

1. 动静分离
Nginx 动静分离简单来说就是把动态跟静态请求分开，不能理解成只是单纯的把动态页面和 静态页面物理分离。严格意义上说应该是动态请求跟静态请求分开，可以理解成使用 Nginx 处理静态页面，Tomcat 处理动态页面。动静分离从目前实现角度来讲大致分为两种：
- 一种是纯粹把静态文件独立成单独的域名，放在独立的服务器上，也是目前主流推崇的方案；
- 另外一种方法就是动态跟静态文件混合在一起发布，通过 nginx 来分开。
2. 高可用集群
keepalived + nginx 模式
3. 其他
- master-worker架构，只能有一个master，其他worker通过争抢获取请求。
- worker数和CPU数相等最为适宜。
- 发送请求，占用了worker的几个连接数：2~4个
- 普通静态访问最大并发数是：
worker_connections * worker_processes / 2 - HTTP做反向代理，最大并发数
worker_connections * worder_processes / 4
这个值是表示每个 worker 进程所能建立连接的最大值，所以，一个 nginx 能建立的最大连接 数，应该是 worker_connections * worker_processes。当然，这里说的是最大连接数，对于 HTTP 请 求 本 地 资 源 来 说 ， 能 够 支 持 的 最 大 并 发 数 量 是 worker_connections * worker_processes，如果是支持 http1.1 的浏览器每次访问要占两个连接，所以普通的静态访 问最大并发数是： worker_connections * worker_processes /2，而如果是 HTTP 作 为反向代 理来说，最大并发数量应该是 worker_connections * worker_processes/4。因为作为反向代理服务器，每个并发会建立与客户端的连接和与后端服 务的连接，会占用两个连接。
