因最近想通过在FPGA上实现视频的编解码，刚好手上有一个zynqMP开发板，借此机会和大家一起学习一下xilinx官方的VCU IP

制作不易，记得三连哦，给我动力，持续更新！！！

完整工程文件下载：zu7ev实现vcu视频编解码工程，包括FPGA、petalinux完整工程

在这篇博文中，我们将深入探索如何在 Xilinx ZynqMP 平台上配置视频编解码单元（VCU），实现高效的视频编解码、DP 显示输出以及通过网络将视频上传至服务器。文章将带领你从零开始，逐步掌握 ZynqMP 上 VCU 的配置与使用，结合 GStreamer 实现硬件级视频压缩。无论你是初学者还是有经验的开发者，这篇手把手教程都将帮助你快速上手，并为你的项目提供强有力的支持。

硬件平台介绍：

vivado：vivado2021.2

petalinux：petalinux2021.2

开发板：zu7ev

视频编码格式：H264/H265

实现预期效果

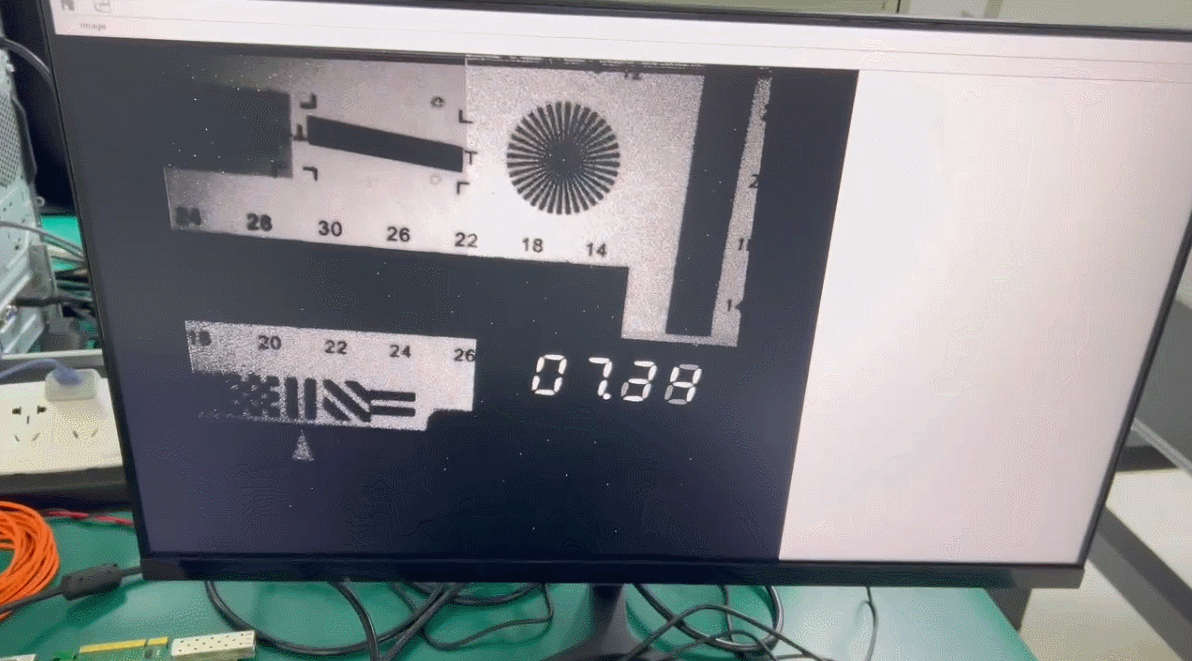

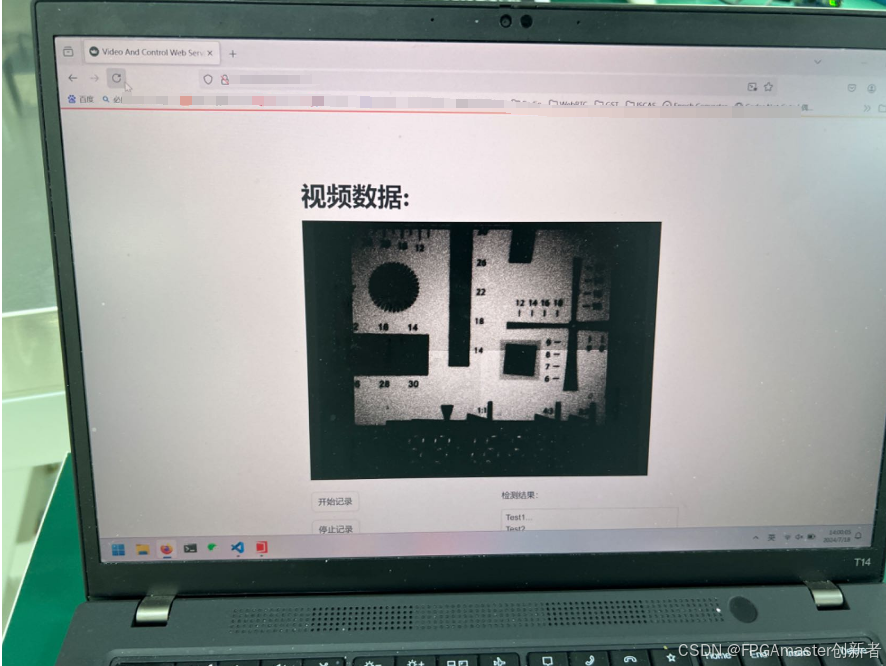

通过相机采集视频数据，传送到FPGA，然后把视频通过vcu编码，输出到网络服务器并通过DP输出到显示器实时显示。全部操作在linux操作系统进行，可以实现开机自启。

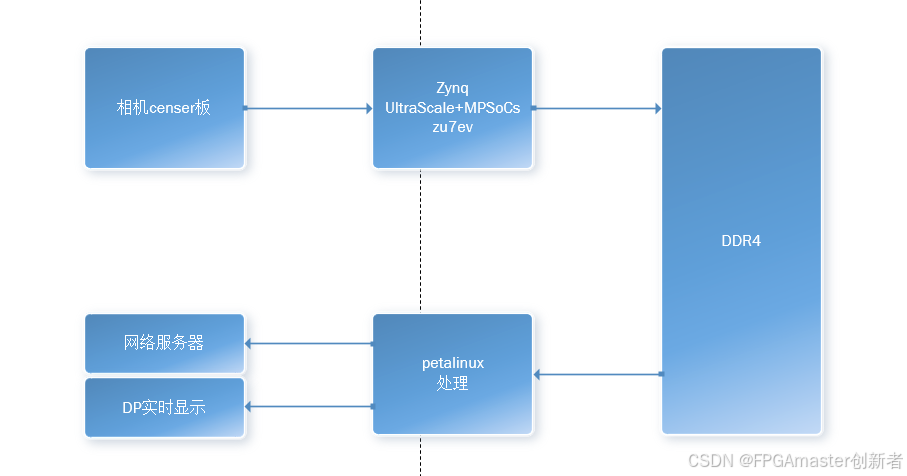

设计框图

本项目大体框图如下

工程设计

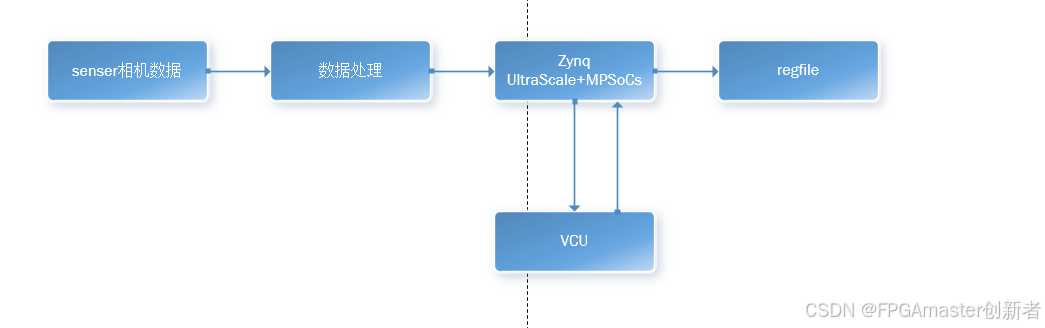

工程设计框图

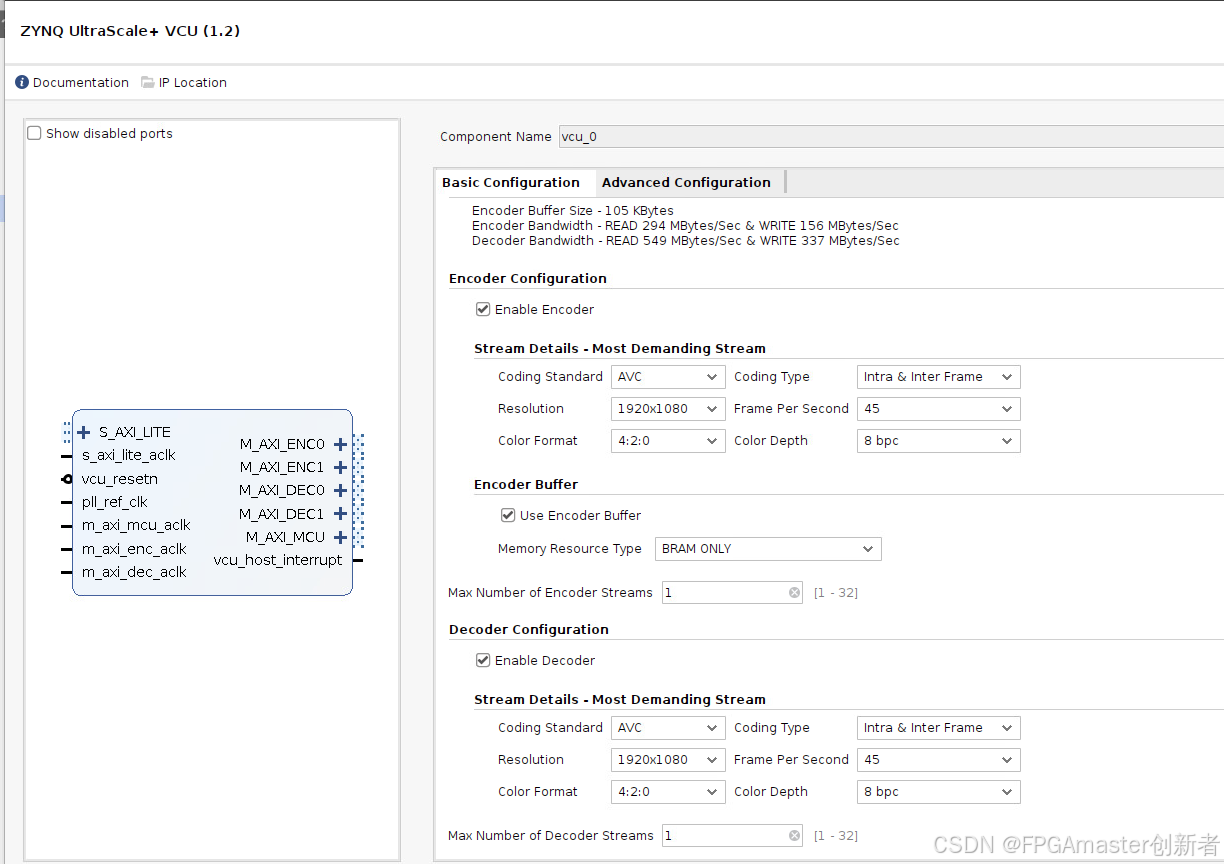

VCU配置

主要配置参数介绍

Coding Standard：选择 AVC 或 HEVC，AVC：H264 HEVC：H265

Coding Type：选择要用于编码的 GOP 结构

- Intra Frame Only - 仅限 I 帧
- Intra & Inter Frame - I 帧、 B 帧和 P 帧

只有在选择 Intra 和 Inter Frame 时才能启用编码器的缓存。

Resolution：选择以下分辨率之一

- 1280×720
- 1920×1080
- 3840×2160
- 4096×2160
- 7680×4320

Frames Per Second：帧率选择，选择 15、 30、 45 或 60 fps。在 7680×4320 分辨率下，只有 15fps 可用。

Color Format：选择以下颜色格式之一
        - 4:0:0 - 单色
        - 4:2:0
        - 4:2:2

Color Depth：选择每通道 8 位或 10 位。

Use Encoder Buffer：选择是否要使用编码器缓存。只有在选择了 Intra 和 Inter Frame 之后才能启用编码器的缓存。编码器缓存通过缓存可编程逻辑中的数据来减少外部存储器的带宽，但它可能会略微降低视频的质量。

Memory Resource Type：选择下列存储器类型选项：
        - URAM ONLY
        - BRAM ONLY
        - COMBINATION - URAM & BRAM

Max Number of Encoder Streams：选择 1 到 8 个流。确定存储器要求

仅当“Basic Configuration”标签设置如下时，系统才会启用编码器缓存的高级配置选项：
• “Coding Type”是“Intra & Inter Frame”
• “Use Encoder Buffer”被选中

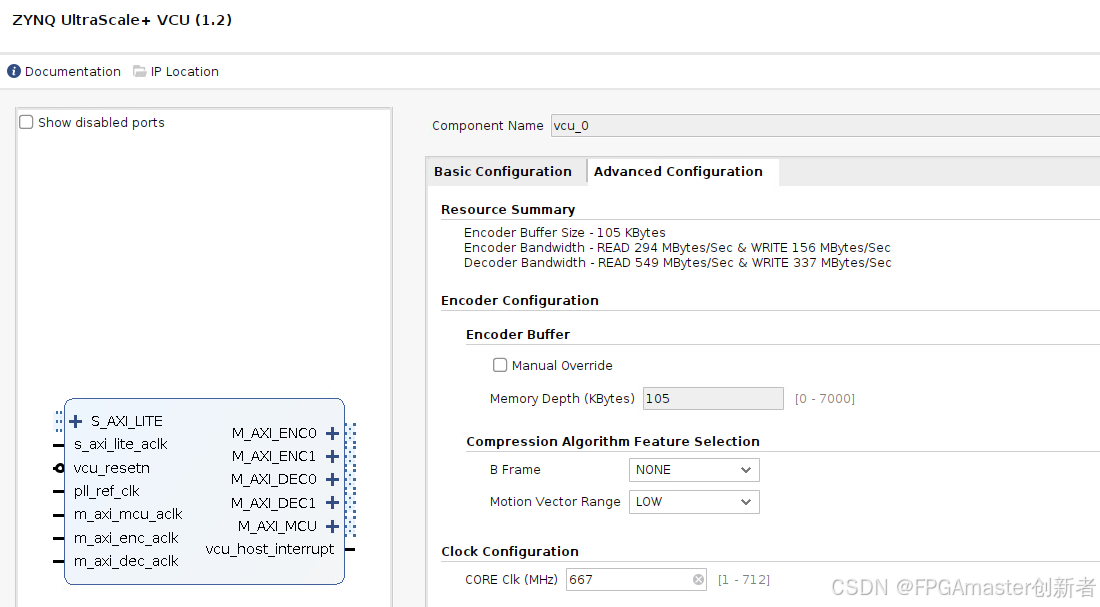

“Advanced Configuration”标签上的参数设置如下：
• Manual Override：选择此选项可覆盖由 IP 集成器计算的编码器缓存存储器的大小。
• Memory Depth (Kbytes)：如果选中“Manual Override”复选框，则可以输入 0 到 7,000 Kbyte 的存储器大小。

• B Frame：选择以下选项之一：

° NONE - 最低时延
° STANDARD - GOP 配置 IPPP （内部周期为 30 ms）

• Motion Vector Range：决定编码器缓存的大小：

                ° LOW
                ° MEDIUM
                ° HIGH

• CORE Clk (MHz)：选择 1 - 667 MHz 的时钟频率

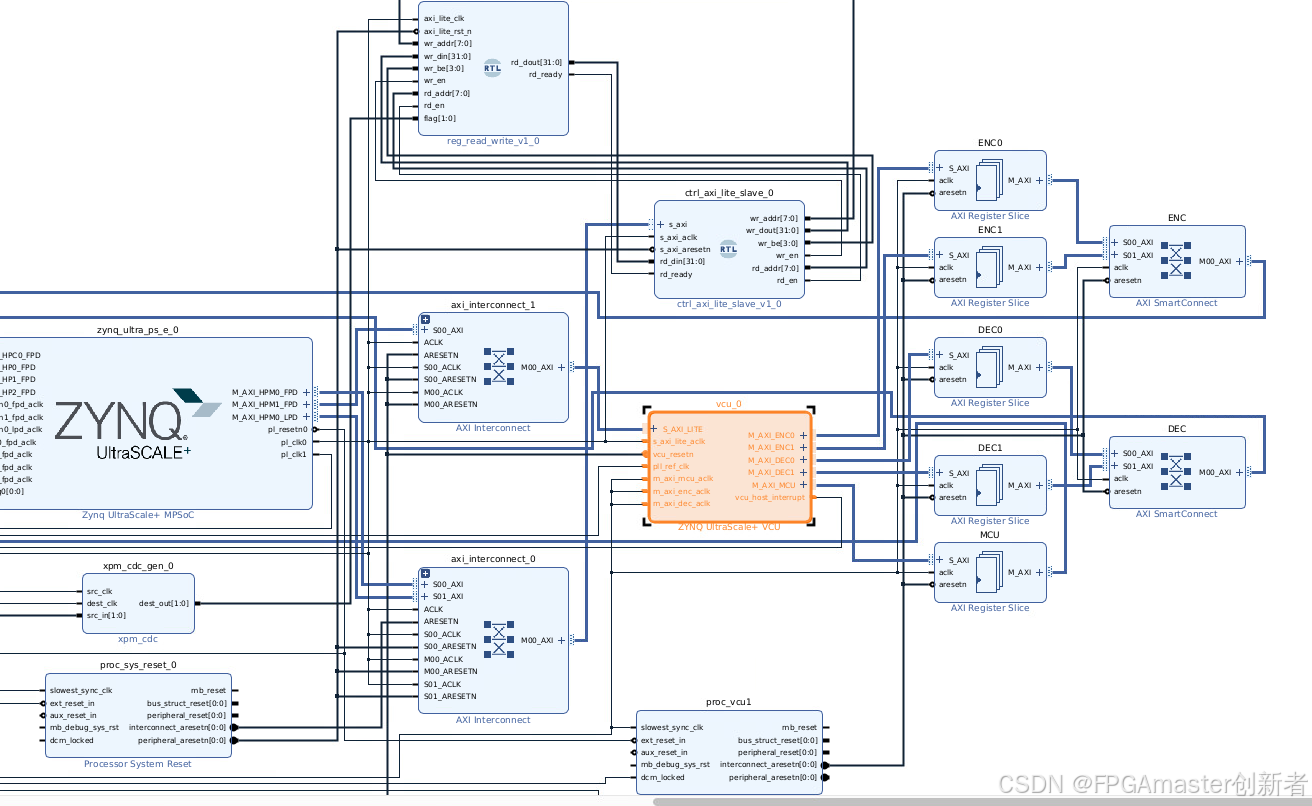

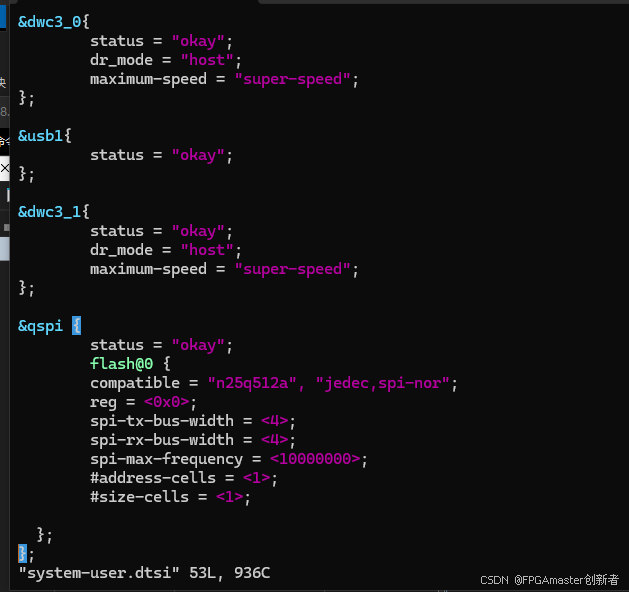

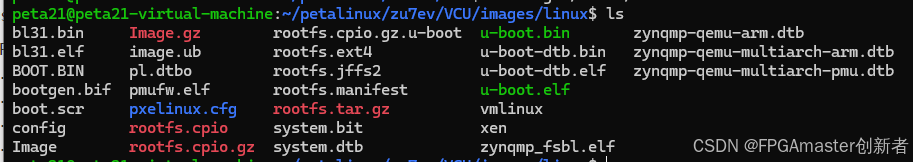

其余部分vivado设计如下所示
