【课程设计】TCP/IP 应用环境中服务器的部署与实现
目录
一、项目介绍
课程项目需求分析描述
课程设计目的
课程设计要求
课程设计意义
二、设计方案及规划
网络拓扑结构图及 IP 地址分配（包括角色说明）
相关规划说明（包括 DHCP、DNS、WWW、FTP、E-mail 等服务相关的参数配置说明）
三、设计内容及步骤
１.安装虚拟机VMWare Workstation
２.安装Windows Server 2003
３.软路由系统配置
４.服务器的搭建与测试
安装DHCP 服务
安装DNS 服务
搭建WWW 服务
搭建FTP 服务
搭建SMTP 和POP3 服务
一、项目介绍
课程项目需求分析描述
本项目旨在通过搭建一个虚拟网络环境，实现软路由系统的配置和服务器的搭建与测试。具体包括安装虚拟机 VMWare Workstation，安装 Windows Server 2003 操作系统，配置软路由系统（包括双网卡安装、协议配置和测试），以及搭建并测试 DHCP 服务、DNS 服务、WWW 服务、FTP 服务和 SMTP/POP3 服务。
课程设计目的
课程设计的主要目的是使我们能够通过实践活动深化理论知识的应用能力，提升解决实际问题的技能。通过完成本项目，我们将掌握网络配置的基本技能，了解不同网络服务的作用及其在企业网络中的应用场景，并能够独立完成从网络设备的安装到服务的部署与管理的全过程。通过实际操作，提高我们的动手能力和实践能力，为今后从事网络相关工作打下基础。
课程设计要求
项目要求我们按照实验操作视频和相关资料，逐步完成虚拟机及操作系统的安装，软路由及各种网络服务的配置。此外，要求我们记录配置过程中的关键步骤和遇到的问题，以便进行后续的结果分析和问题讨论。最终提交的个人报告应详细说明实验过程、结果和学习体会。
课程设计意义
本课程通过实践操作教授网络基础架构搭建、服务配置和问题解决能力。学生将在虚拟机环境中学习 VMWare Workstation、Windows Server 2003、软路由系统和服务器配置。实践将涵盖网络配置管理、网络协议服务应用（如 DHCP、DNS、WWW、FTP、SMTP 和 POP3）和问题解决及性能优化。
二、设计方案及规划

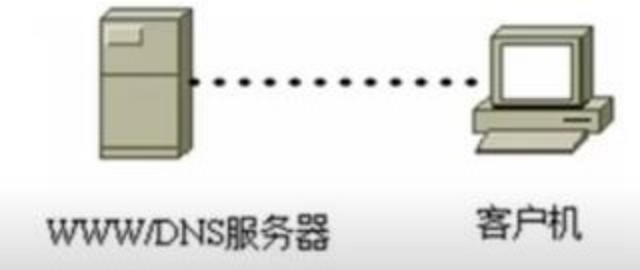

网络拓扑结构图及 IP 地址分配（包括角色说明）
服务器包括 DHCP、DNS、WWW、FTP、E-mail 等服务服务器的应用配置均搭建在客户机上
相关规划说明（包括 DHCP、DNS、WWW、FTP、E-mail 等服务相关的参数配置说明）
DHCP 参数的规划：
1、IP 地址规划:
DHCP 服务器 IP 设置:192.168.10.20/24
DHCP 客户机设置为自动获取
2、DHCP 作用域规划:
作用域的起始 IP 地址:192.168.10.21 结束 IP 地址:192.168.10.63、排除 IP 地址:192.168.10.60
子网掩码:255.255.255.0
租约期限:1 天
3、DHCP 服务器选项规划
DNS 服务器的 IP 地址:192.168.10.1
默认网关的 IP 地址:192.168.10.254
4、保留 IP 地址规划
为主机保留的 IP 地址为:192.168.10.41
对应主机 MAC 地址:D4BED9586A8E
DNS 参数的规划：
1、IP 地址规划:
DNS 服务器:IP 地址/子网掩码为 192.168.10.1/24 DNS 客户机:IP 地址/子网掩码为 192.168.10.11/24
2、正向区域和反向区域规划:
正向区域名:test.com
反向区域的网络标识:192.168.10 3、资源记录规划
WEB 服务器:域名为 www.test.com
IP 地址为 192.168.10.2、别名为 wwwin.test.com
DNS 服务器: 域名为 dns.test.com
IP 地址为 192.168.10.1
WWW 参数的规划：
1、IP 地址规划:
WWW/DNS 服务器的 IP 设置为:192.168.10.1/24/
客户机的 IP 设置:192.168.10.11/24,DNS 服务器 IP 地址:192.168.10.1
2、WEB 服务器规划:
WEB 服务器的域名为:www.test.com WEB 站点的主目录为 D:WEB
WEB 站点的首页文件名为:index.htm 3、基于名字的虚拟主机规划:
WEB 站点 1 的 IP 设置:192.168.10.1/24 ；域名为:www1.test.com ；主目录为
D:WEBIWEB1；首页文件名为:web1.html
WEB 站点 2 的 IP 设置:192.168.10.1/24 ；域名为:www2.test.com ；主目录为
D:WEBIWEB2；首页文件名为:default.htm
FTP 参数的规划:
1、IP 地址规划:
WWW/DNS 服务器的 IP 设置为:192.168.1.1/24/
客户机的 IP 设置:192.168.1.11/24,FTP 服务器 IP 地址:192.168.1.1/21
2、FTP 服务器规划:
FTP 服务器的域名为:ftp://ftp.test.com/ FTP 站点的主目录为 C: tp
WEB 站点的首页文件名为:list.txt、yyy.doc
SMTP 和 POP3 服务参数的规划:
1、IP 地址规划:
WWW/DNS 服务器的 IP 设置为:192.168.1.1/24/
客户机的 IP 设置:192.168.1.11/24,FTP 服务器 IP 地址:192.168.1.1/21
2、IMail 服务器规划:
WEB 服务器的域名为:mail.test.com 3、基于名字的虚拟主机规划:
用户 1 的 ID 设置为 user01；密码为：123456
用户 2 的 ID 设置为 user02；密码为：123456
三、设计内容及步骤
１.安装虚拟机VMWare Workstation
一、准备工作
1、下载 VMware Workstation 的安装程序。确保从官方或可信赖的来源下载，以防止安装恶意软件。
2、检查系统是否满足 VMware Workstation 的最低要求，包括操作系统版本、处理器、内存和磁盘空间等。
二、安装步骤
1、双击下载的 VMware Workstation 安装程序，开始安装过程。
2、在安装向导中，阅读并接受许可协议。
3、选择安装类型。选择“典型”安装。如果需要更高级的配置选项，可以选择“自定义”安装。
4、指定安装位置。默认情况下，VMware Workstation 将安装在系统盘的“Program Files”文件夹中。我们可以根据需要更改安装位置。
5、选择要安装的组件。在自定义安装中，可以选择安装哪些 VMware Workstation 组件。对于大多数用户，建议安装所有组件以获得完整的功能。
6、准备安装。在安装之前，系统可能会提示关闭正在运行的程序或保存工作。请按照提示操作。
7、开始安装。点击“安装”按钮开始安装过程。安装程序将复制文件并配置系统。
8、安装完成。安装完成后，系统将提示完成安装。我们可以选择立即启动 VMware Workstation 或稍后手动启动。
２.安装Windows Server 2003
目的：提供一个隔离的、可复制和可控的环境，以便进行各种测试、开发、学习和研究活动，而无需在物理硬件上直接操作或更改。

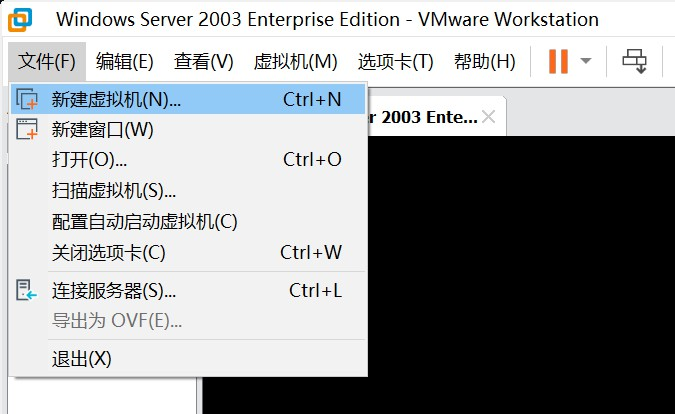

1、首先点击文件，新建虚拟机

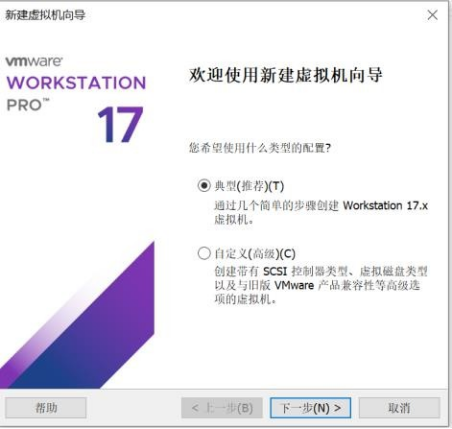

2、点击典型，下一步

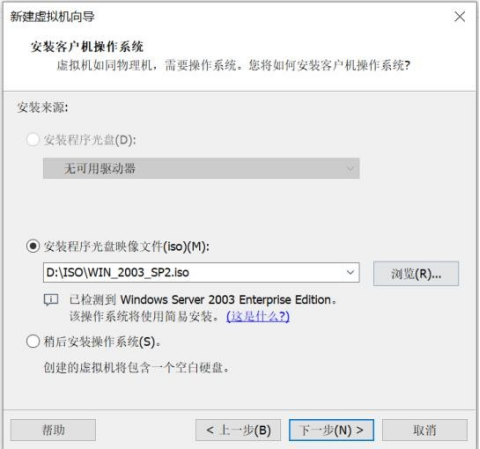

3、点击浏览，找到自己下载的镜像文件，打开

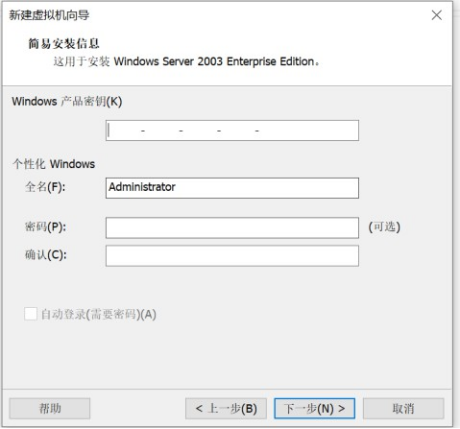

4、点击下一步后会出现此界面，输入 Windows 产品密钥，密码和再次输入确认密码后，继续进行下一步

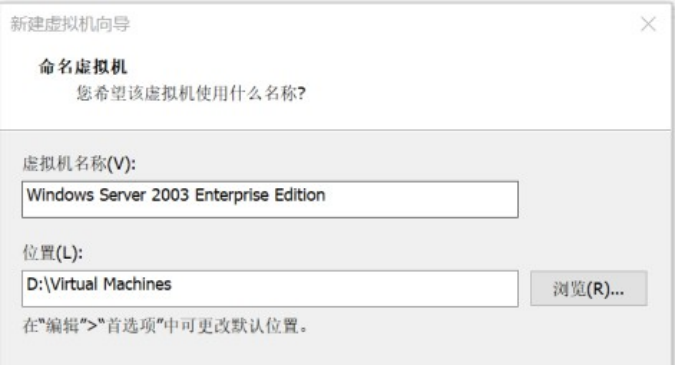

5、修改虚拟机名称和虚拟机文件的存放位置

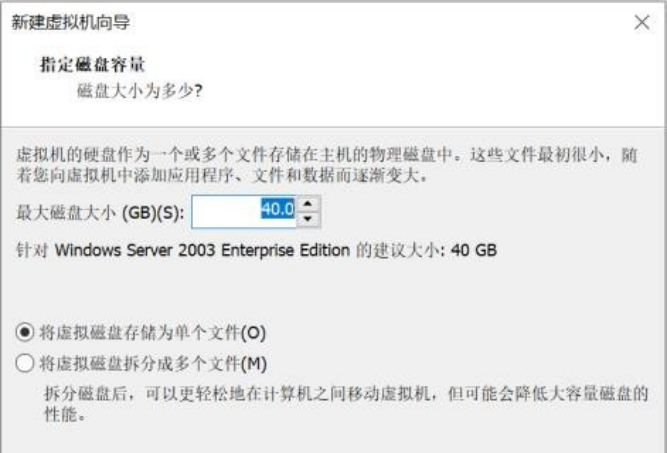

6、设置磁盘大小，将他们存在一个文件内

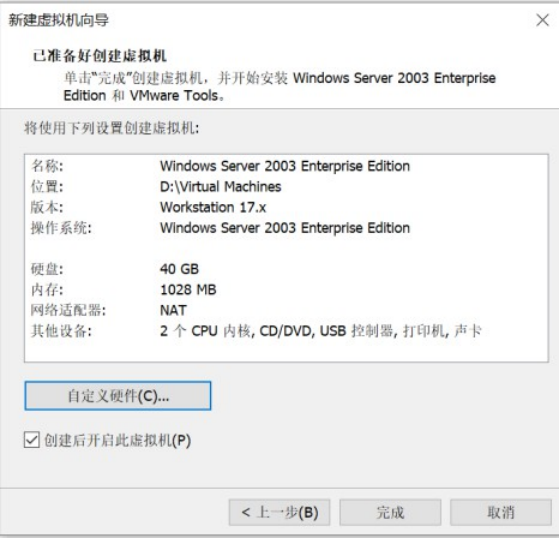

7、然后点击完成

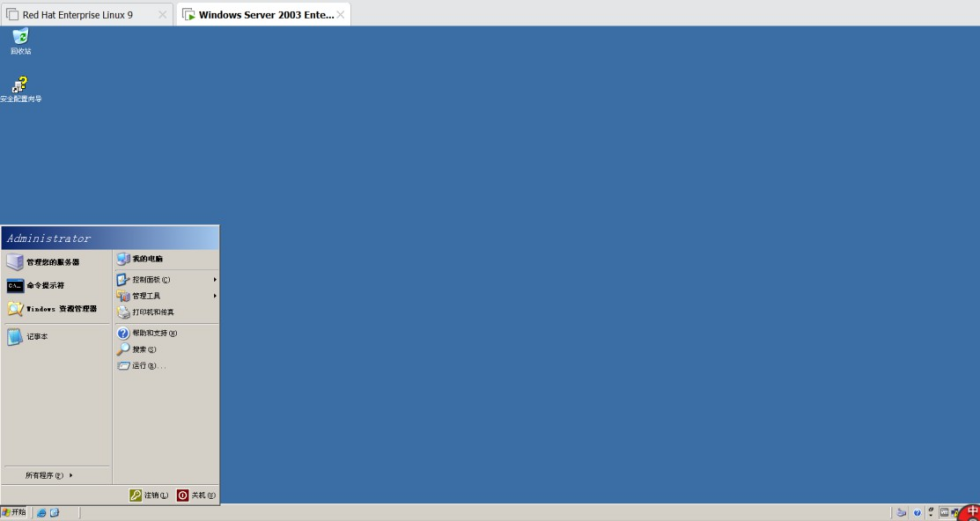

8、登录进去，虚拟机即创建完成！
３.软路由系统配置
1、配置软路由协议

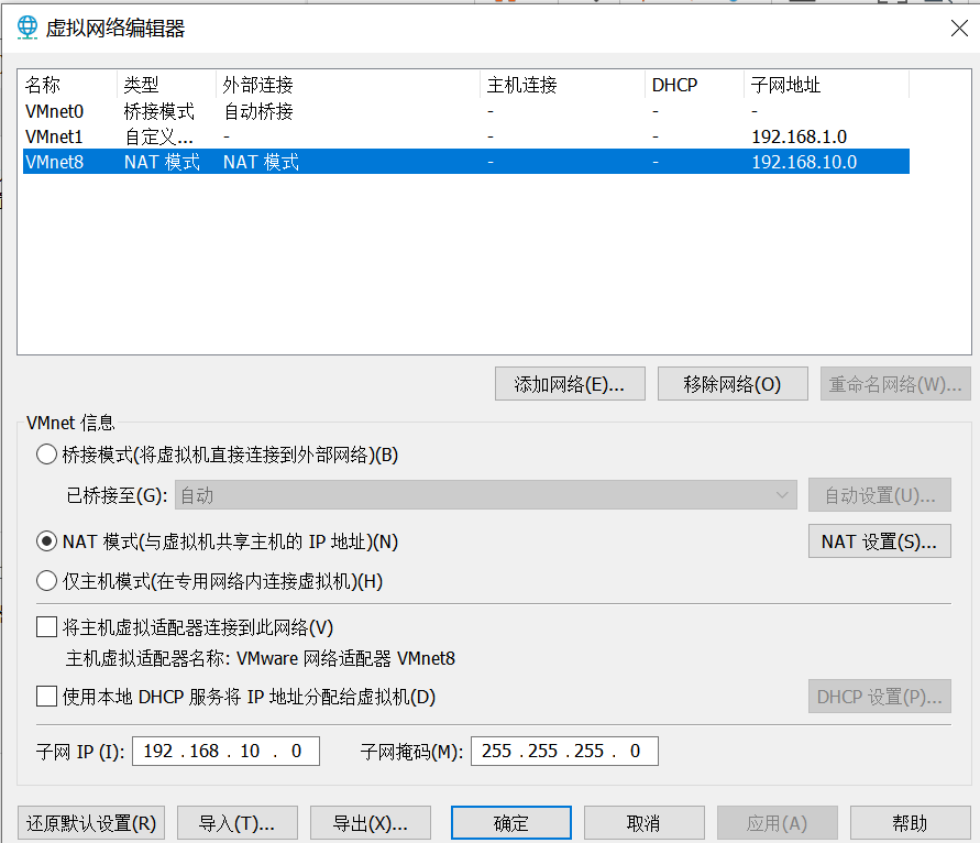

点击编辑虚拟机设置，选择 VMnet8

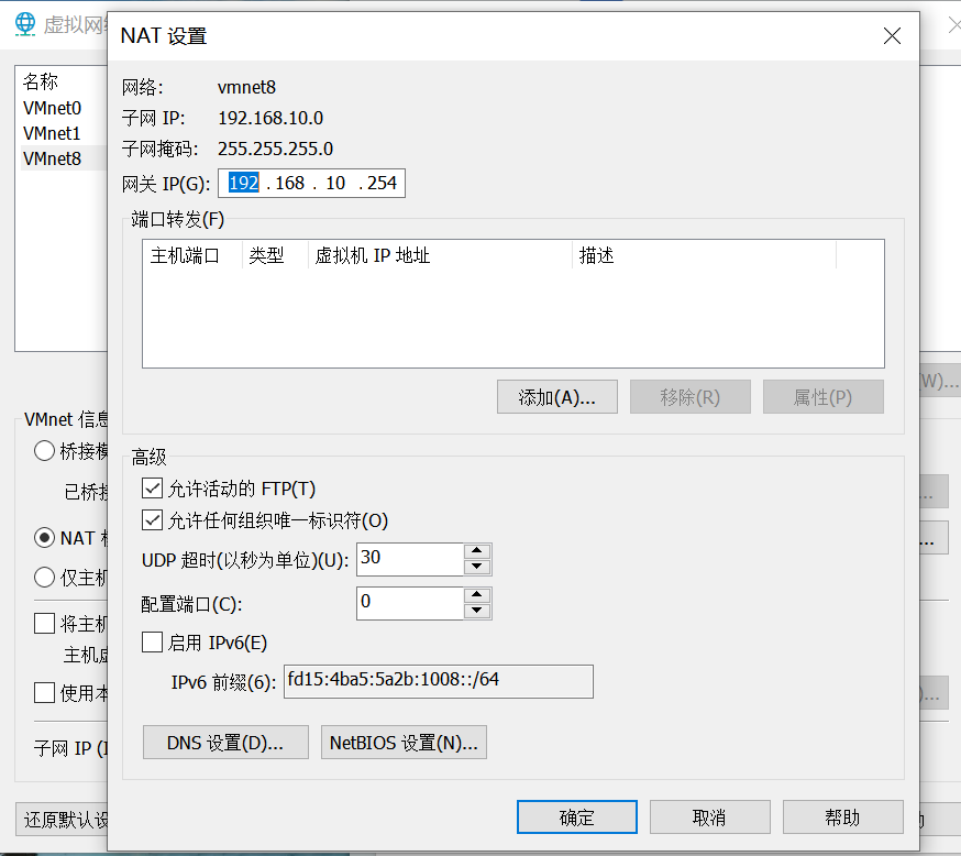

再点击 NAT 设置，编辑以下内容，然后点击确定——应用

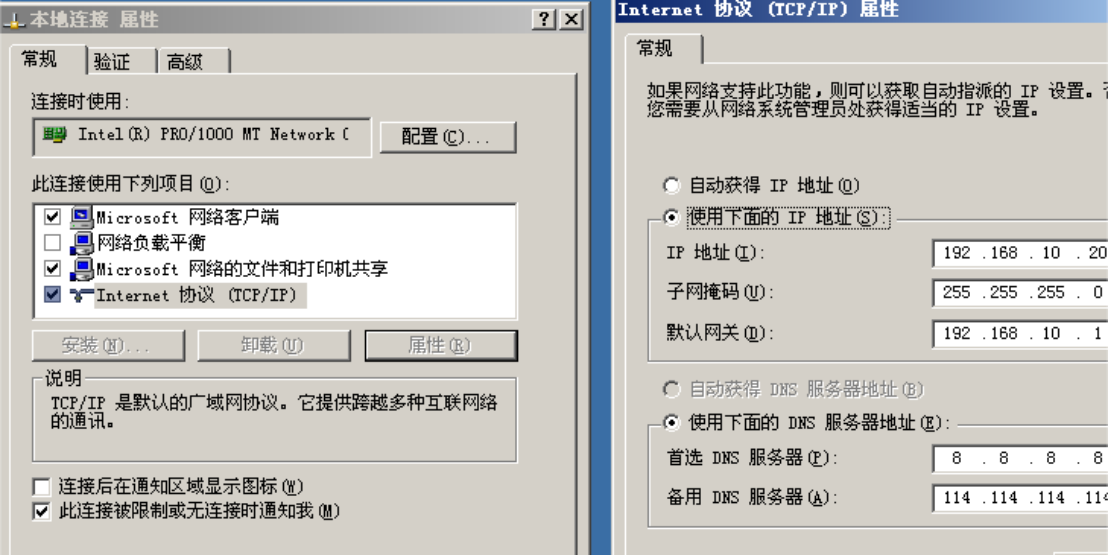

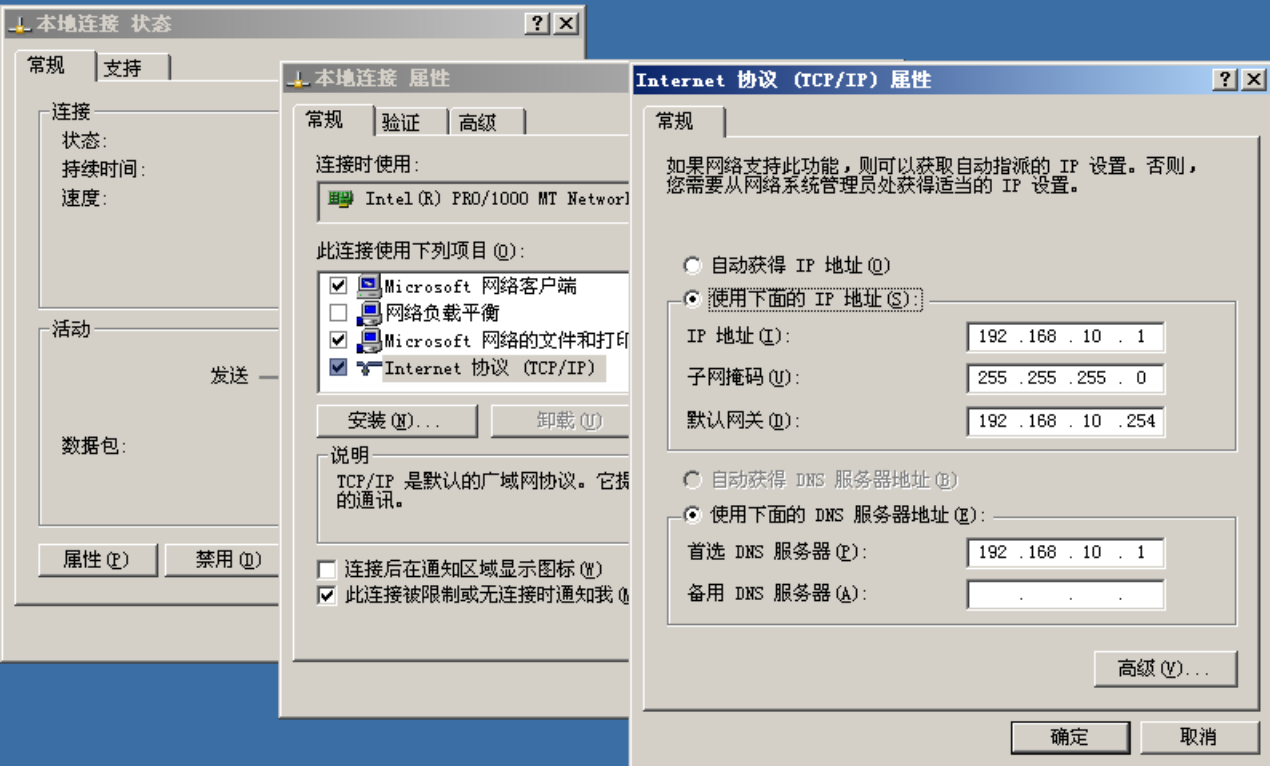

打开客户机， 进入本地连接—— 属性—— 点击 TCP/IP 协议， 给服务器 IP 设置:192.168.10.1/24
打开测试机， 同样进入本地连接—— 属性—— 点击 TCP/IP 协议， 给服务器 IP 设置:192.168.10.20/24
2、软路由测试

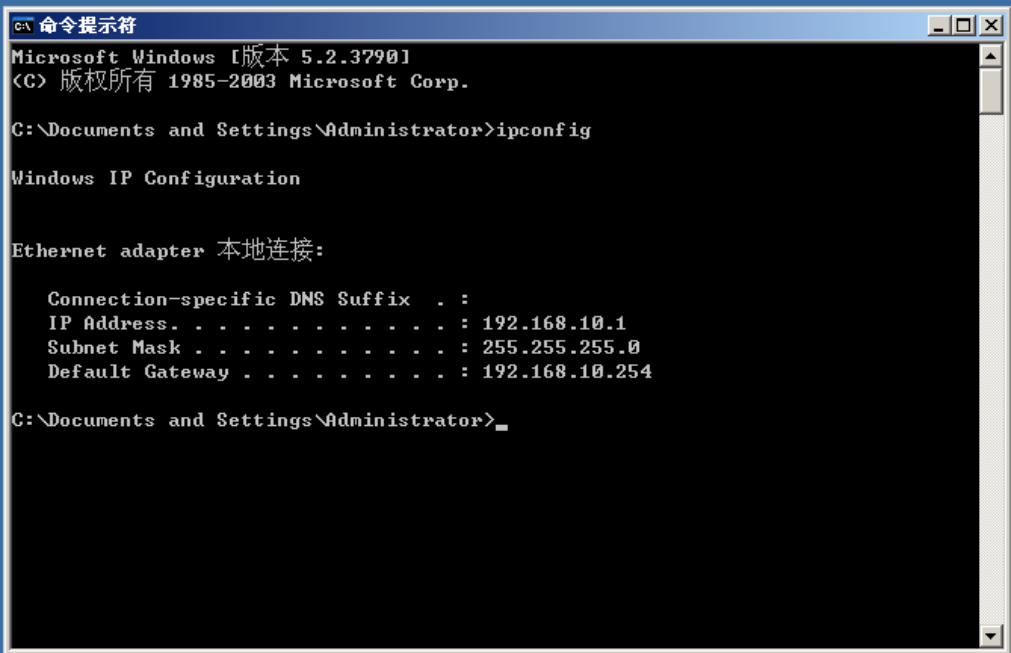

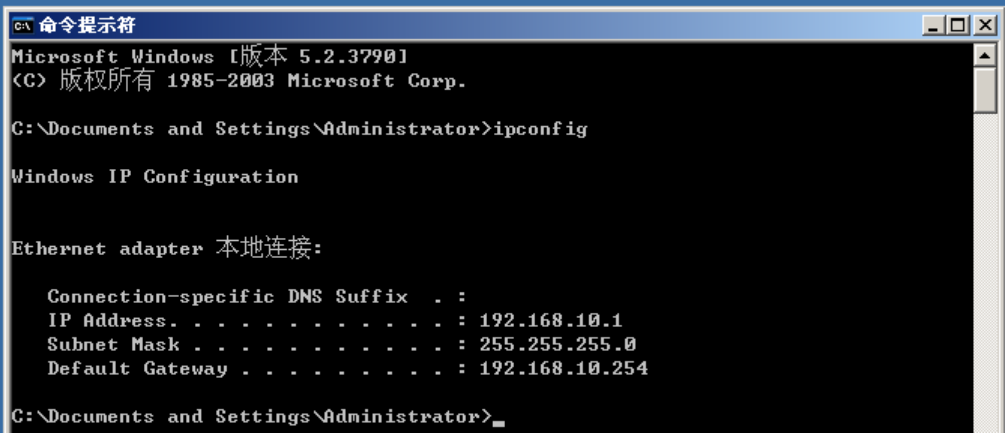

进入客户机，输入 ipconfig 查看 IP 是否配置完成，如下图所示即配置成功
进入测试机，输入 ipconfig 查看 IP，如下图所示即配置成功
４.服务器的搭建与测试
安装DHCP 服务
1、实验环境的配置

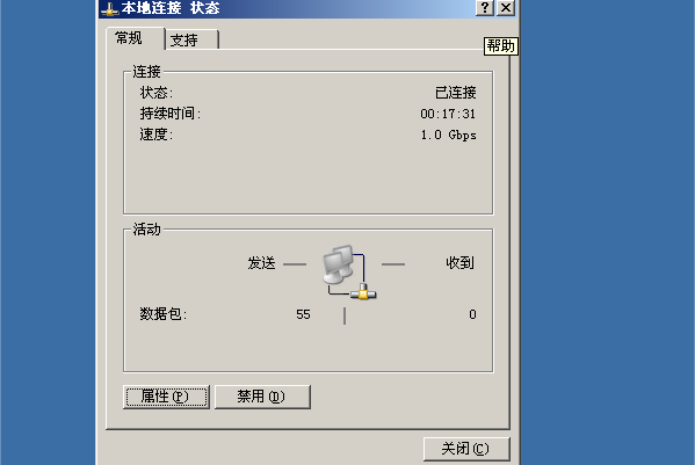

进入客户端的本地连接，点击属性

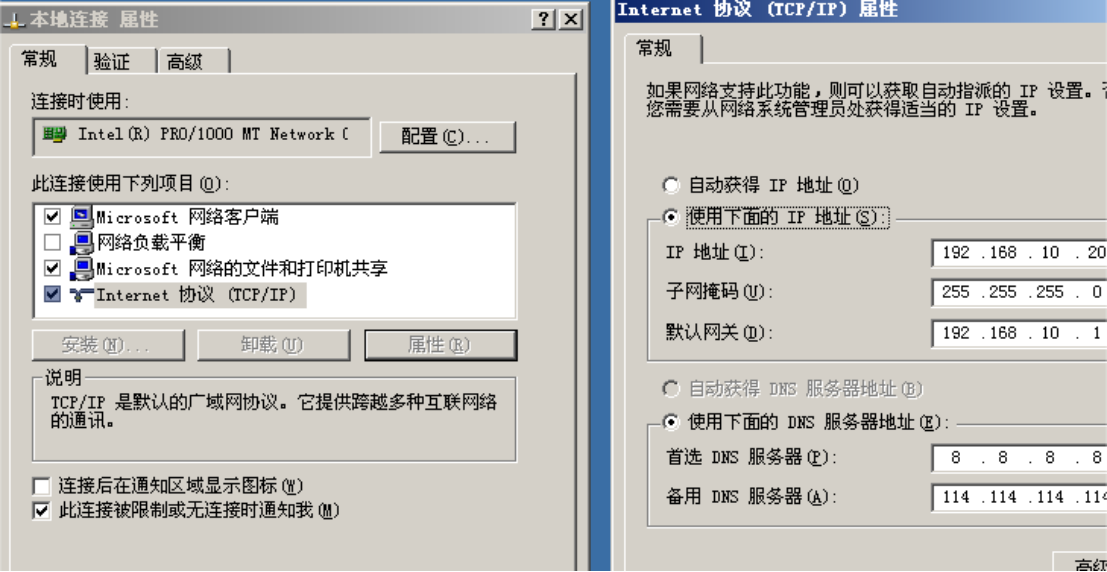

点击 TCP/IP 协议，给服务器 IP 设置:192.168.10.20/24
输入 ipconfig 查看 IP 是否配置完成
2、DHCP 服务的安装

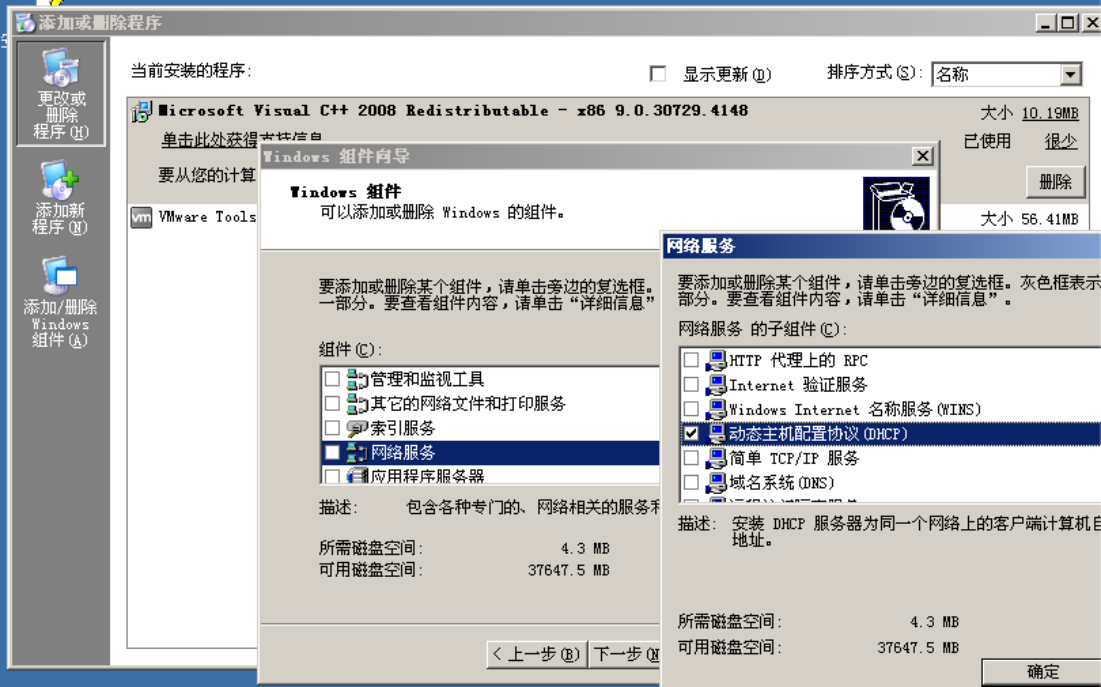

进入客户端开始——控制面板——选择添加或删除程序，点击网络服务，勾选动态主机配置协议(DHCP)，然后点击确定，等待程序安装

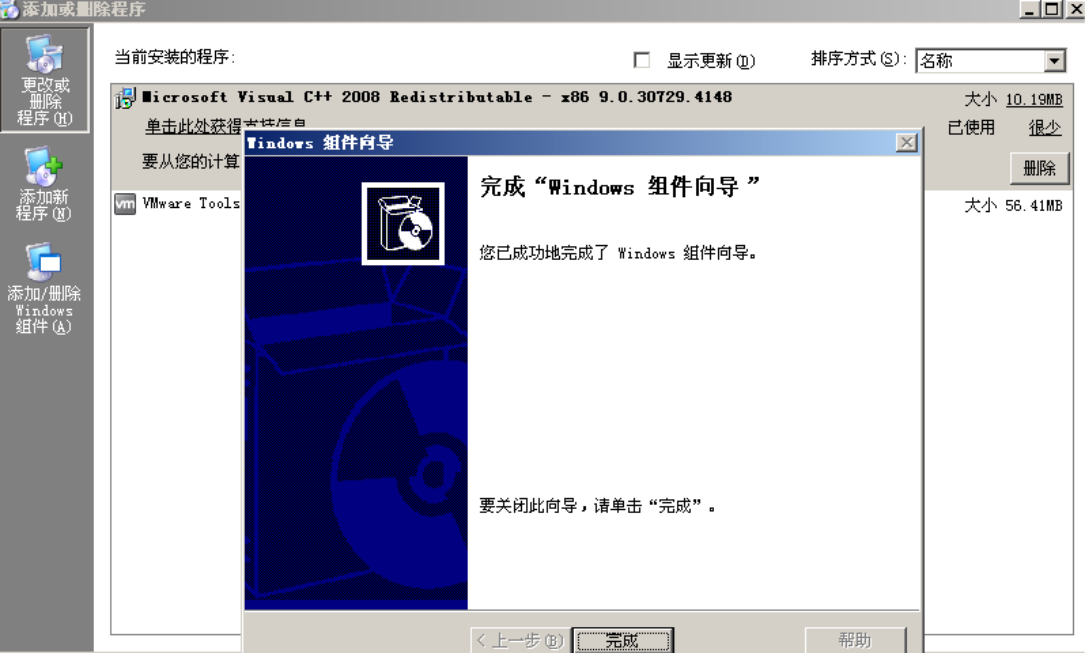

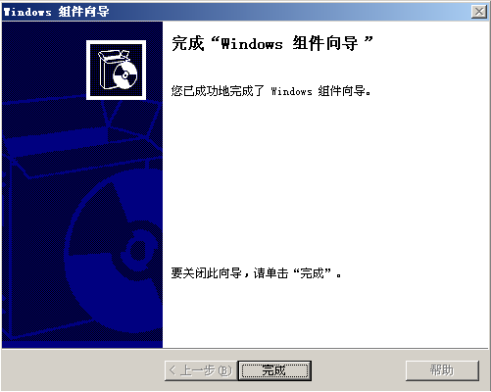

出现此界面，即动态主机配置协议(DHCP)安装完成
3、DHCP 作用域的创建与激活

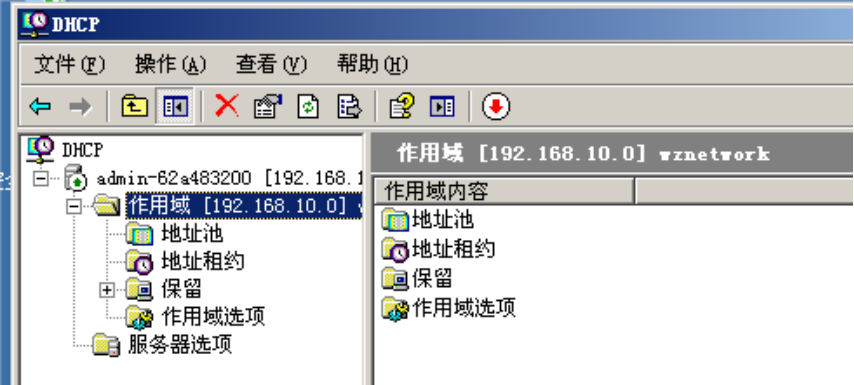

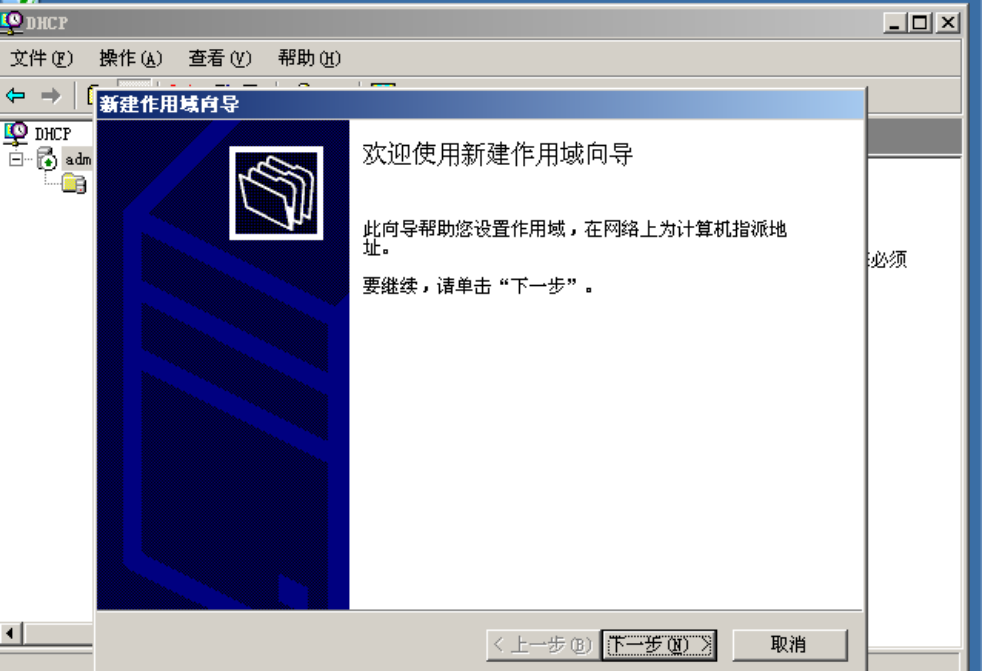

进入 DHCP 程序，右键点击激活，然后点击新建作用域向导，点击下一步

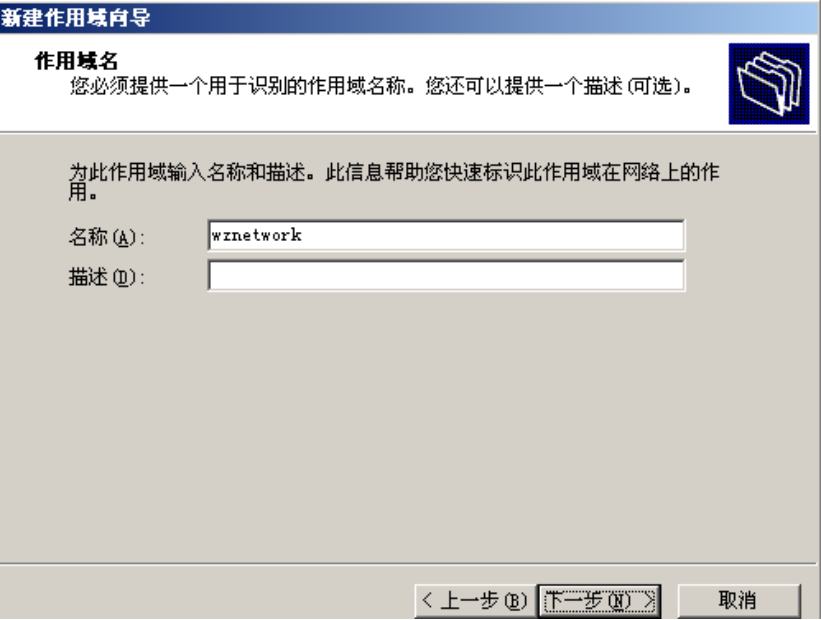

输入作用域名，然后点击下一步

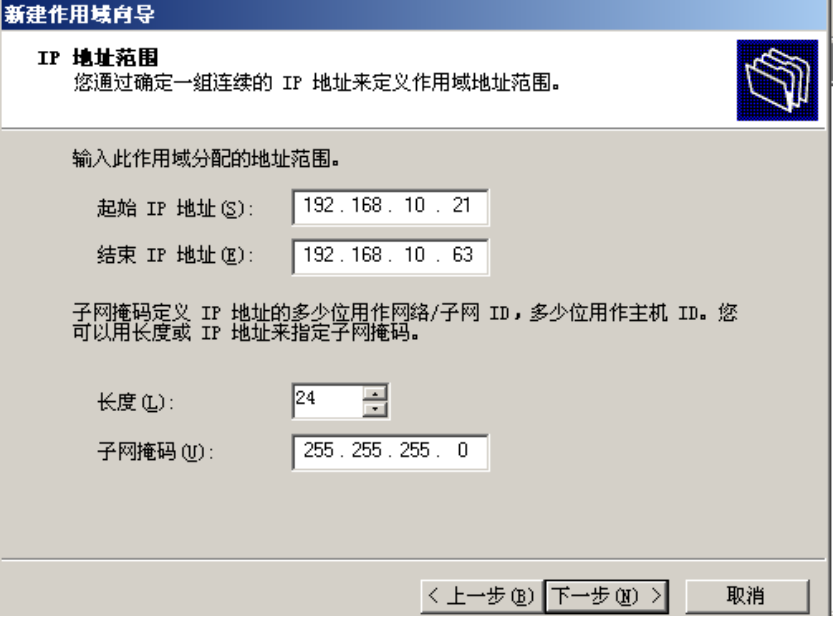

输入作用域 IP 范围及子网掩码和长度

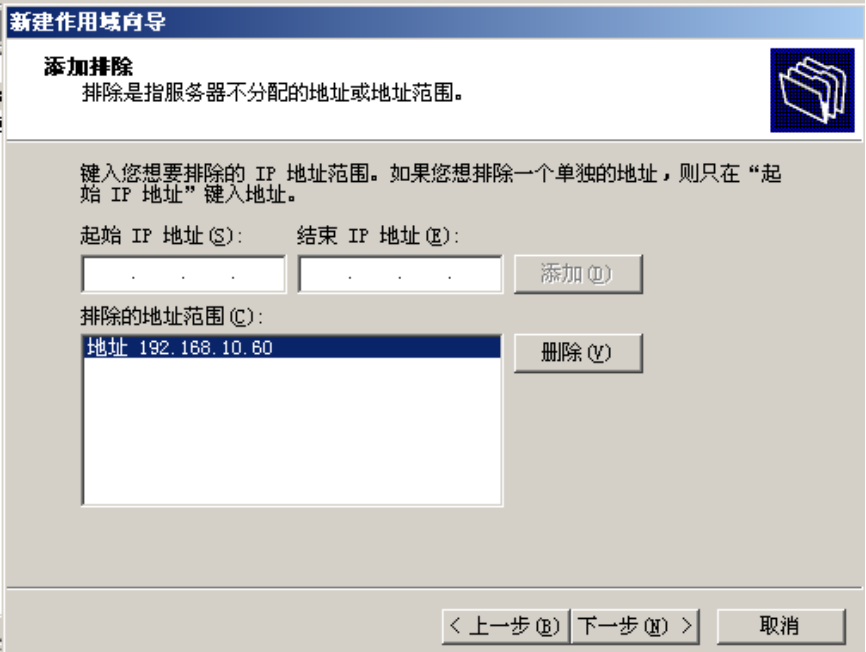

输入排除的 IP 地址

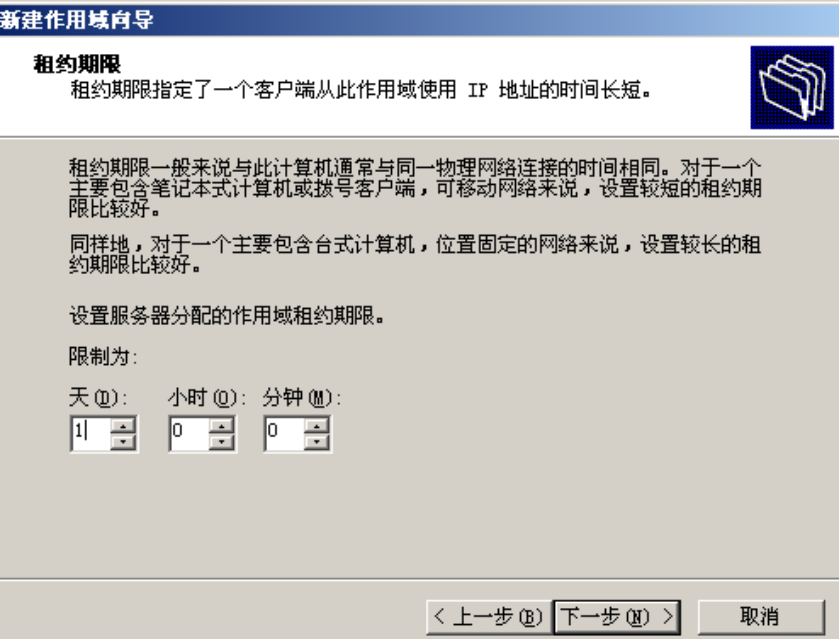

设置租约期限为一天

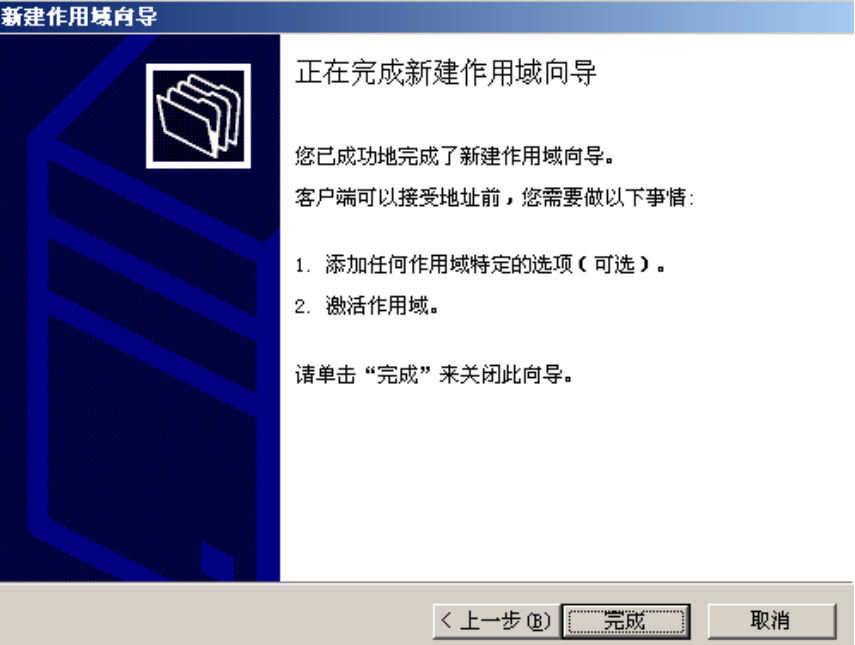

点击下一步稍等一会儿，出现以下界面即完成创建
4、配置 DHCP 服务器选项

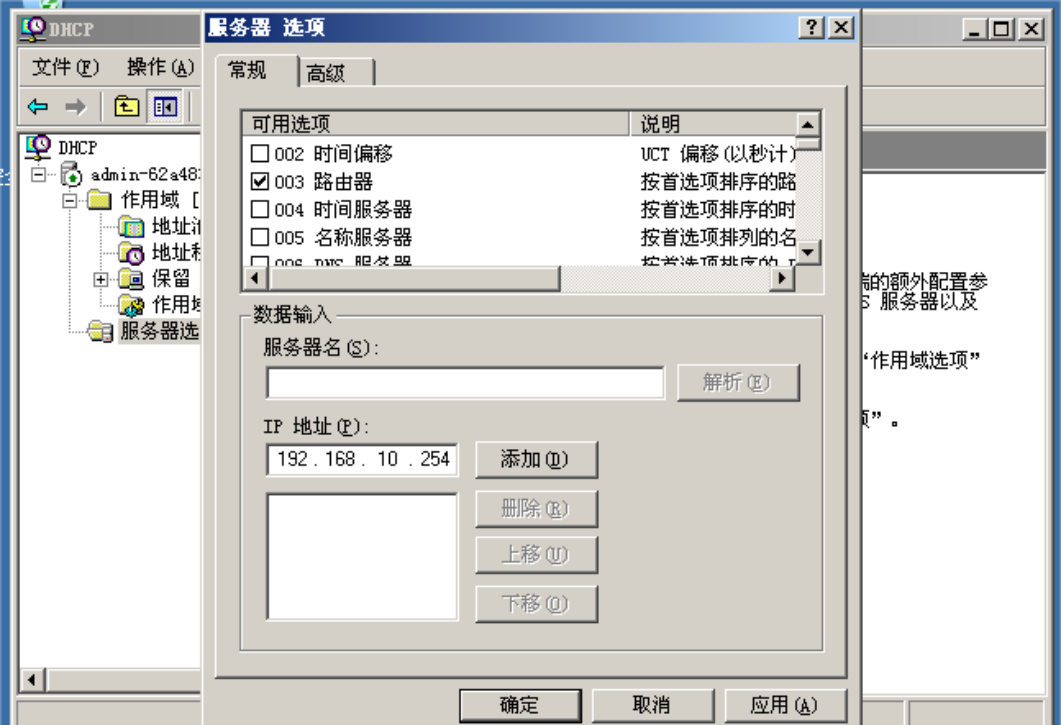

点击服务器选项进行编辑，选择 003 路由器，输入 IP 地址:192.168.10.254，然后点击应用

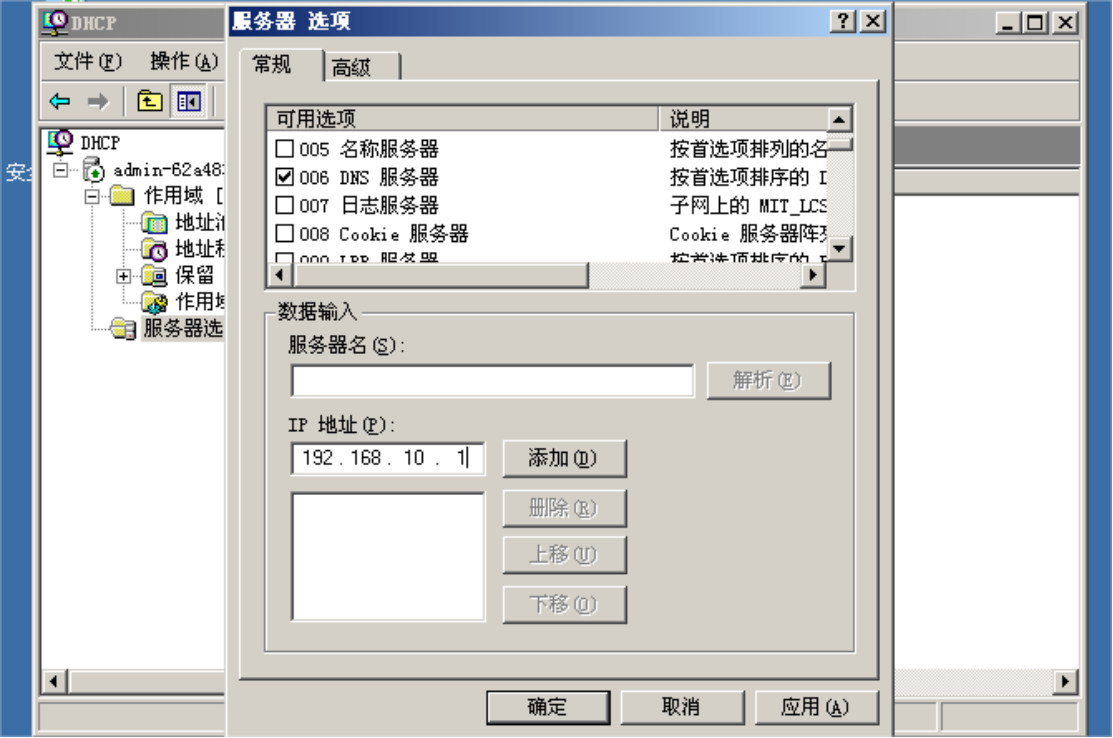

选择 006DNS 服务器，配置 DNS 服务器的 IP 地址:192.168.10.1，然后点击应用
出现下图即配置完成
5、配置客户端成为 DHCP 客户端

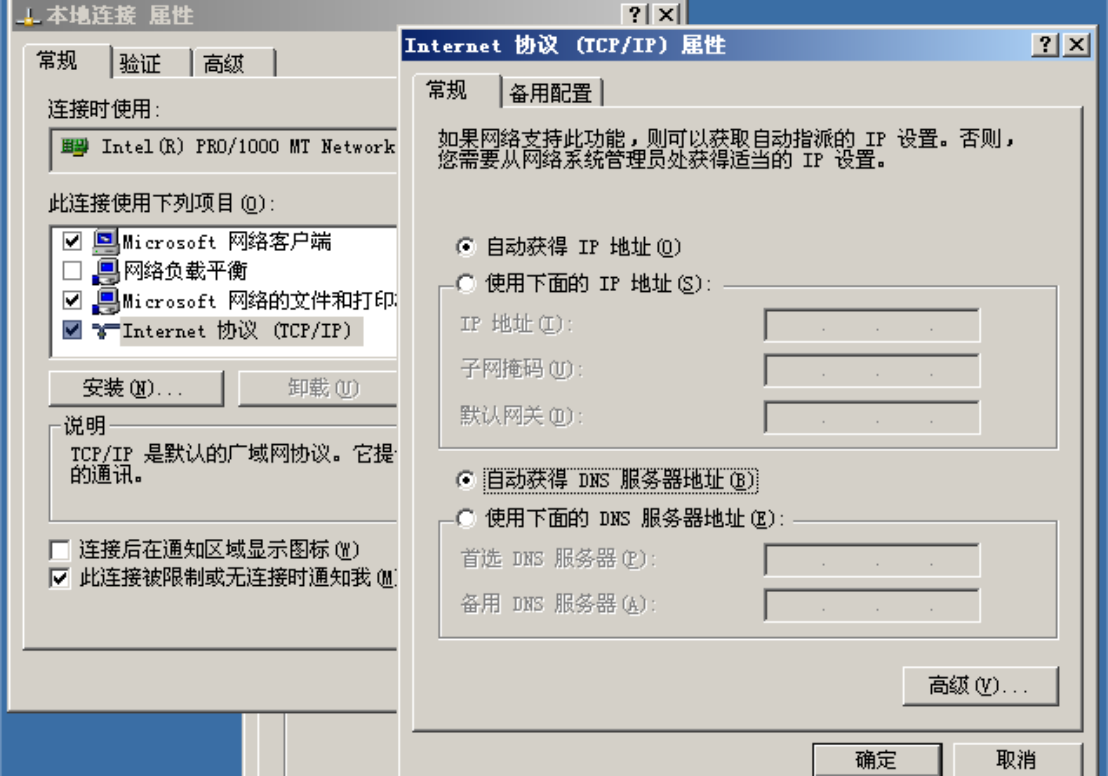

进入客户机，点击本地连接——TCP/IP 协议——属性，选择自动获得 IP 地址和 DNS 服务器地址
6、在客户端测试

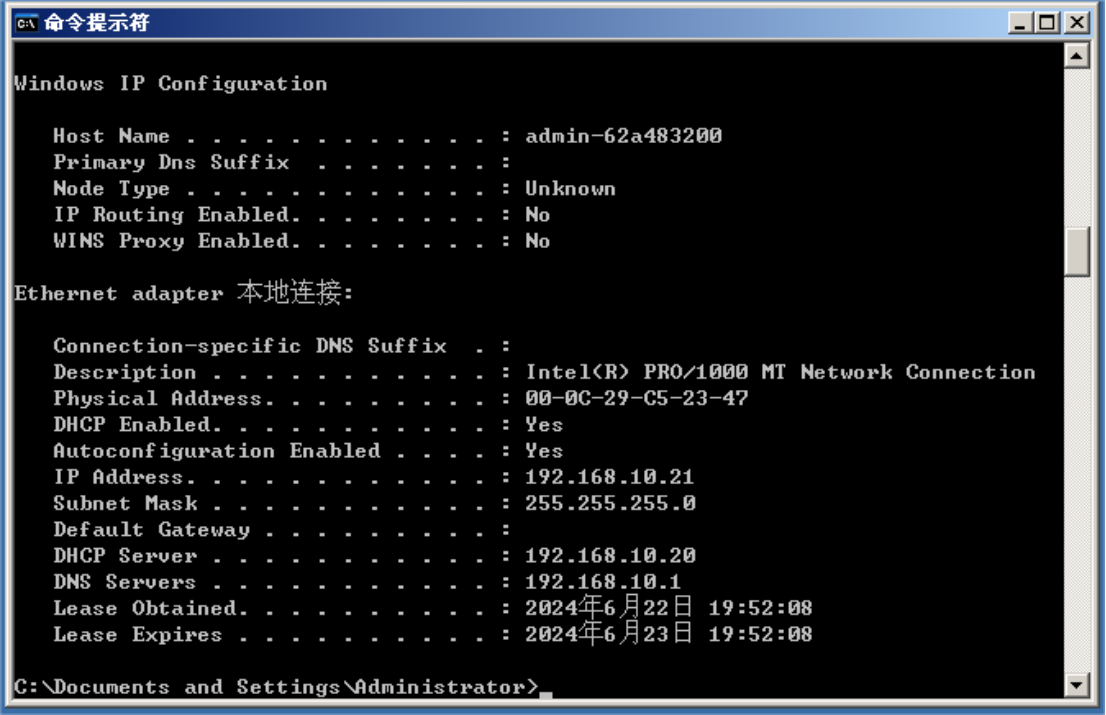

输入 ipconfig 查看 IP，我们可以观察到客户机获得了 IP 地址 192.168.10.21

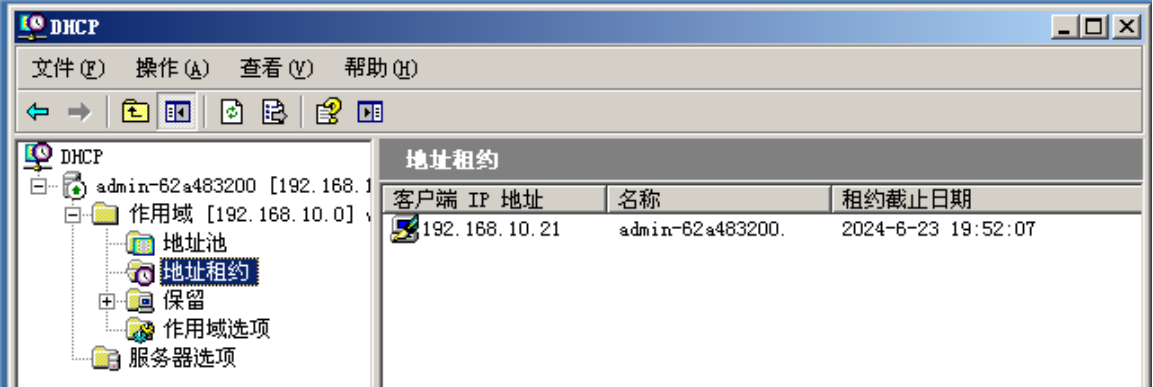

进入客户端查看，同样可以查看到客户端自动获得的 IP
7、配置保留的 IP 地址

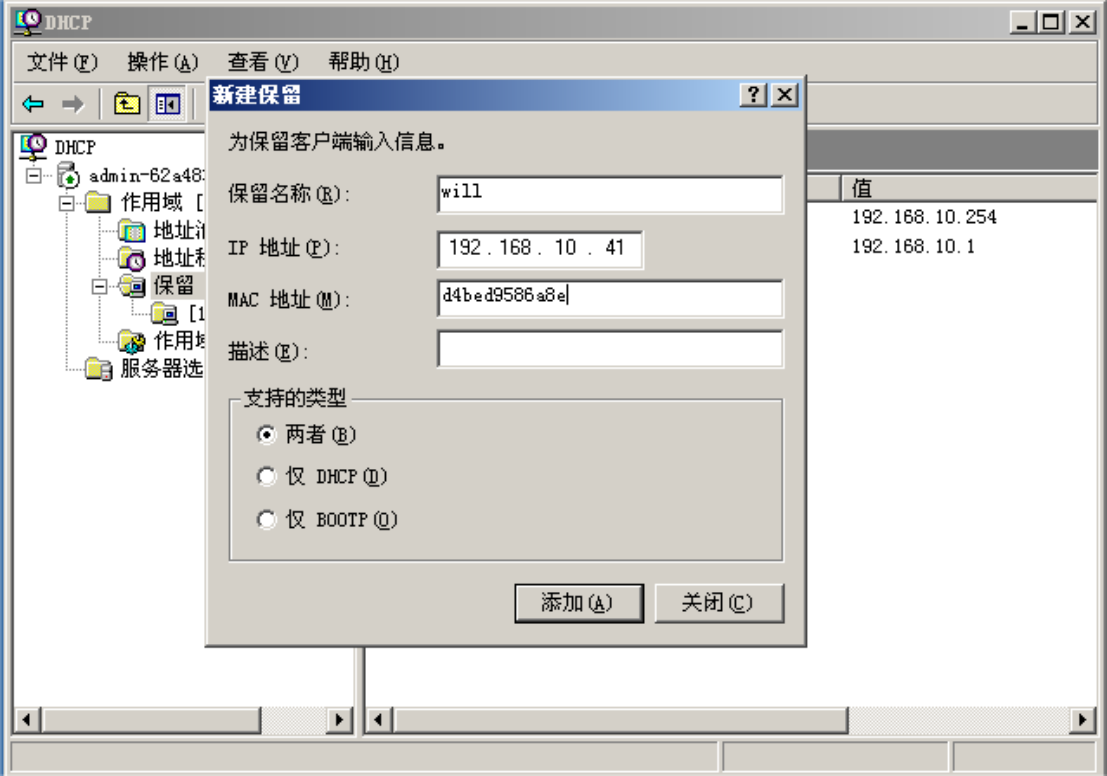

进入客户端 DHCP 程序，右键点击保留，新建保留

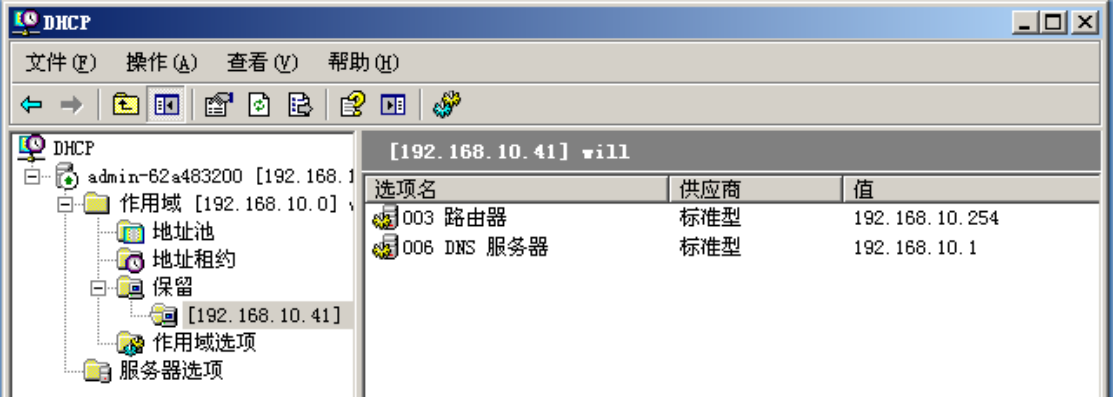

出现以下界面即配置成功
8、客户端测试

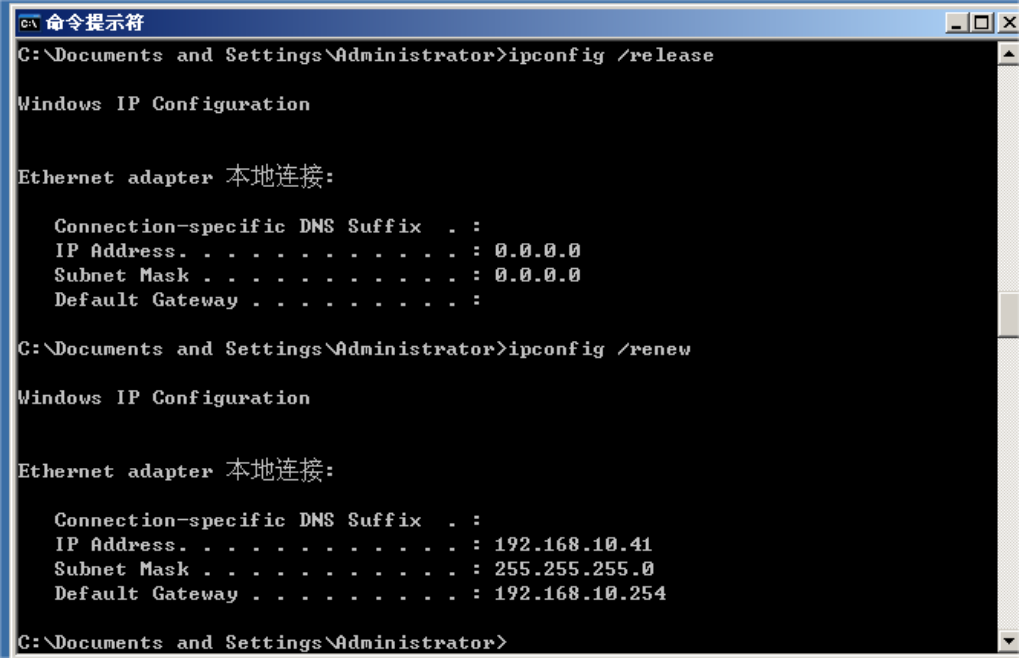

在客户端执行命令 ipconfig/release 将之前申请的 IP 地址释放，然后执行 ipconfig/renew 命令重新申请 IP 地址，可以发现重新获得的 IP 并非地址池中的第一个 IP，而是所设置的保留地址 192.168.10.41
安装DNS 服务
1、实验环境的配置

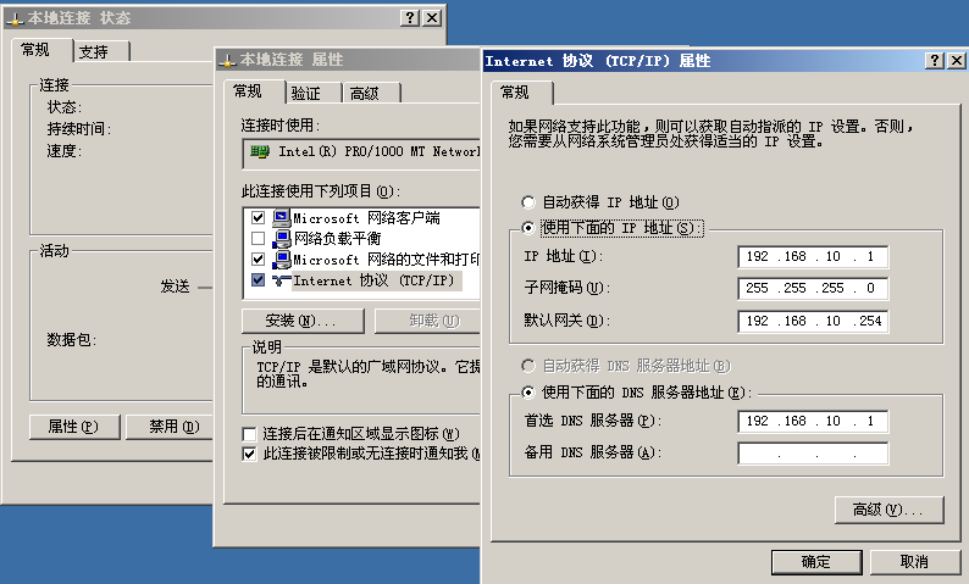

进入本地连接——属性——点击 TCP/IP 协议，给服务器 IP 设置:192.168.10.1/24
输入 ipconfig 查看 IP 是否配置完成
2、DNS 服务的安装

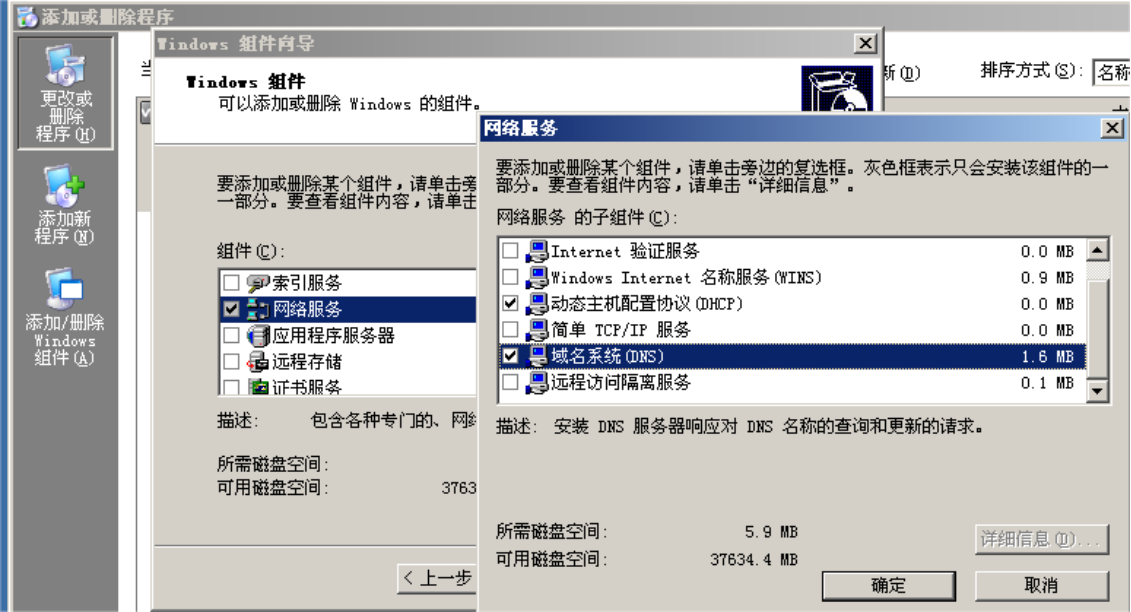

打开“控制面板”,选择“添加/删除程序”,点击“添加/删除 Windows 组件”。在“Windows 组件向导”中，选择“网络服务”，然后点击“详细信息”。在“网络服务”中，选择“域名系统(DNS)”，然后点击“确定”。
点击“下一步”并等待安装完成。
３、DNS 正向解析区域的创建与配置

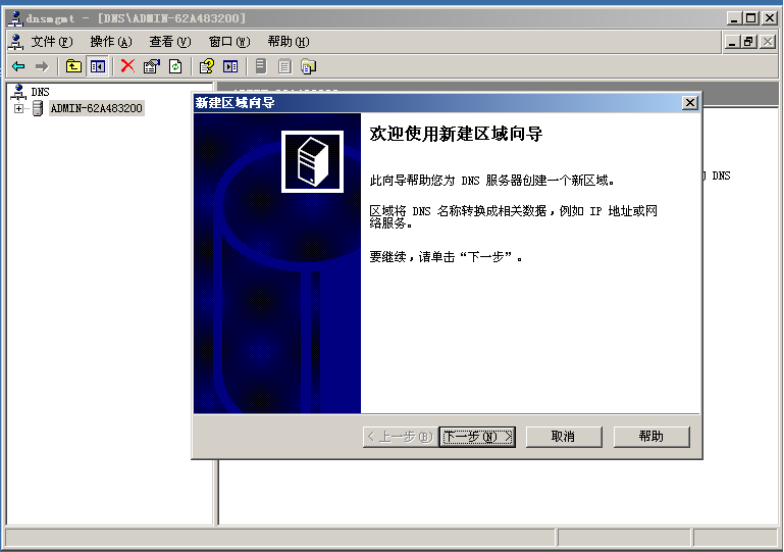

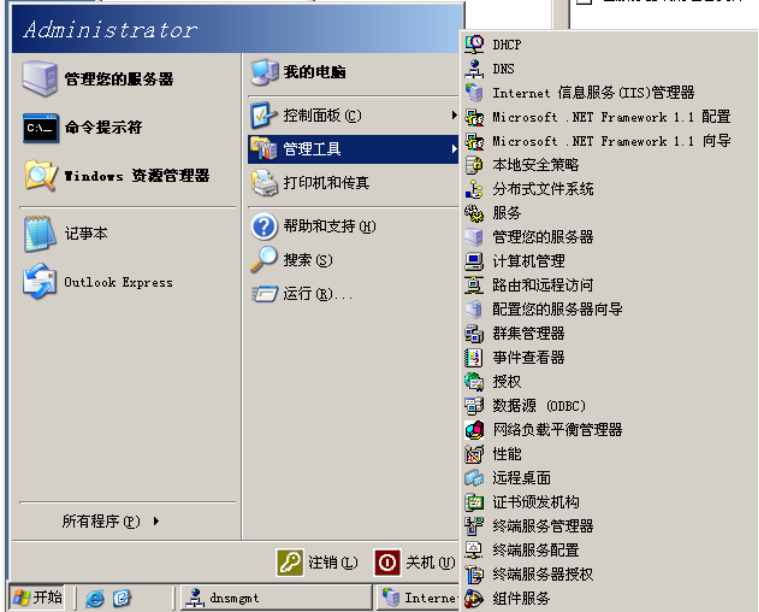

进入 DNS 服务器——展开——右键新建区域

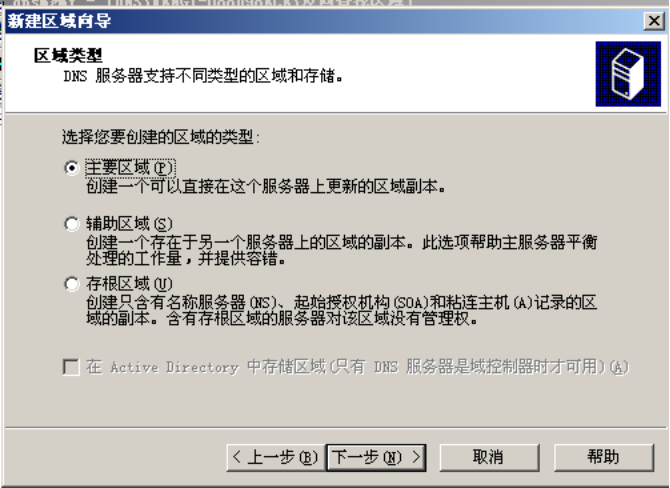

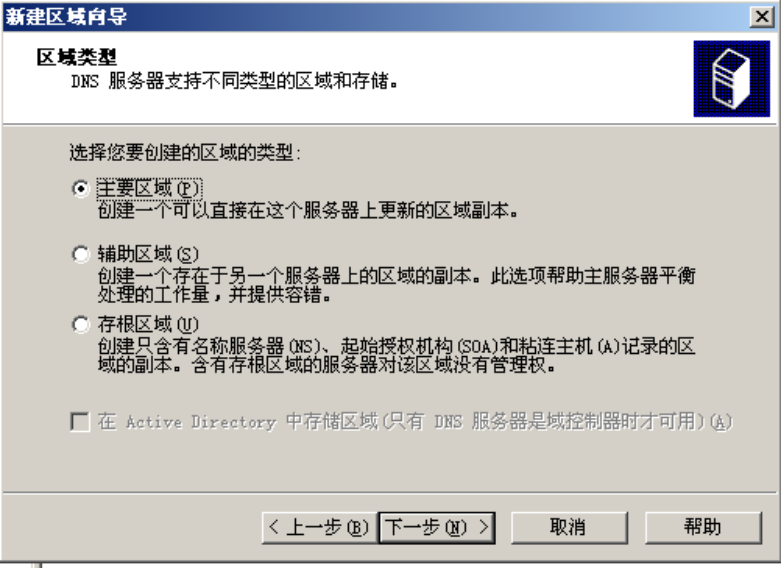

选择主要区域

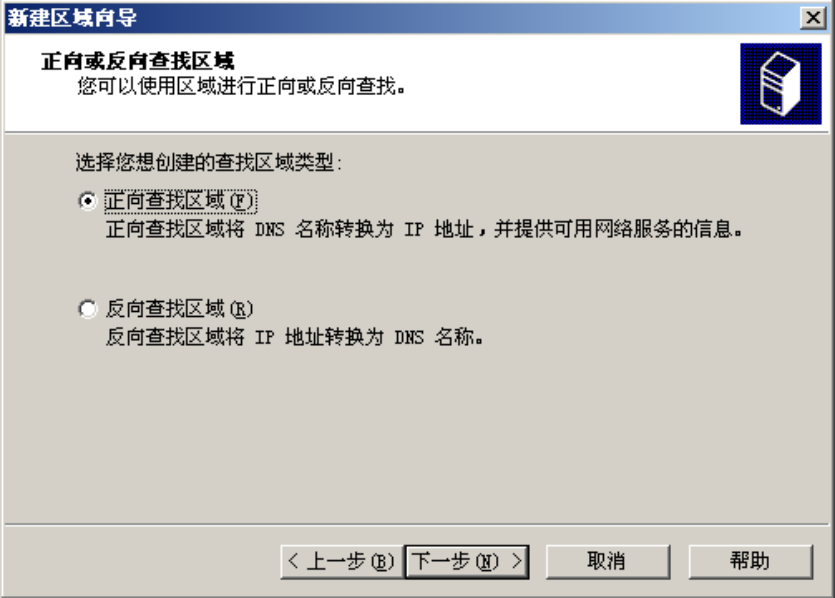

选择正向查找区域

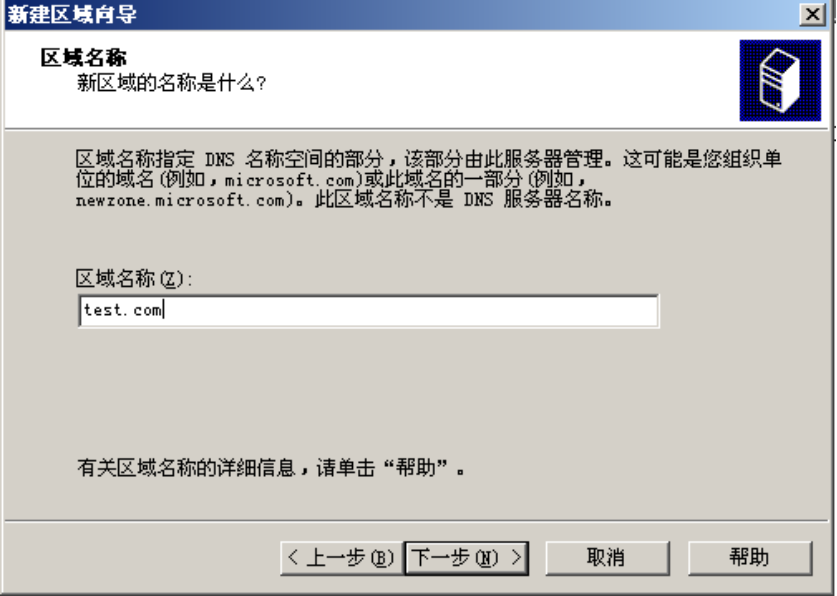

设置区域名称

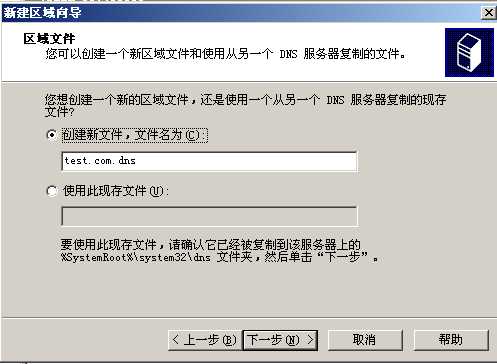

选择创建新文件

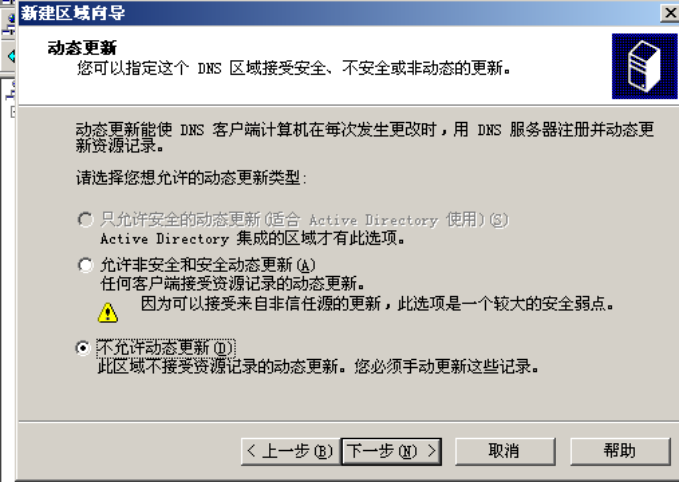

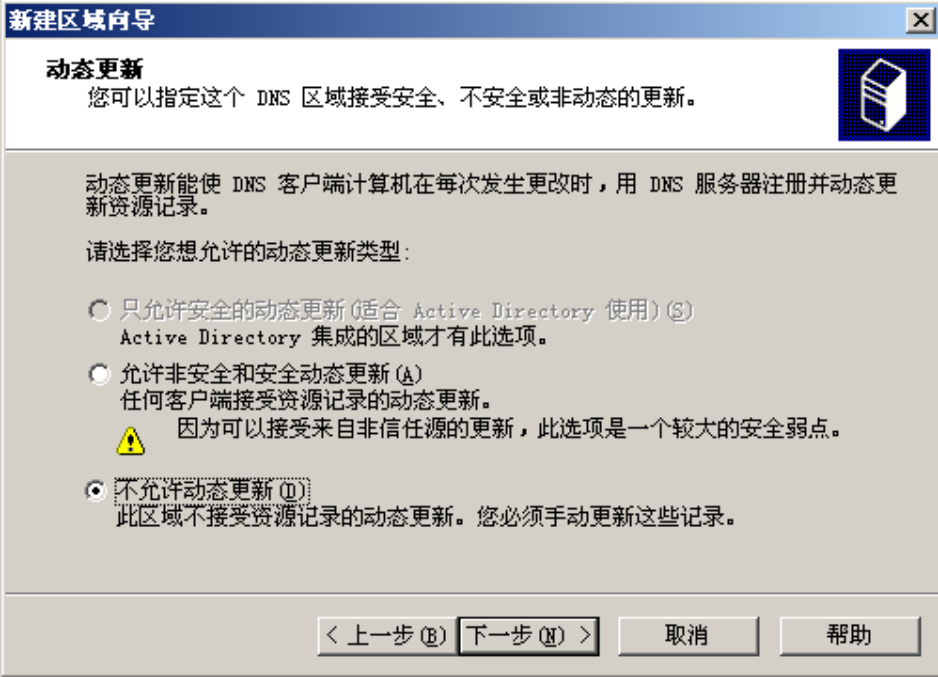

选择不允许动态更新

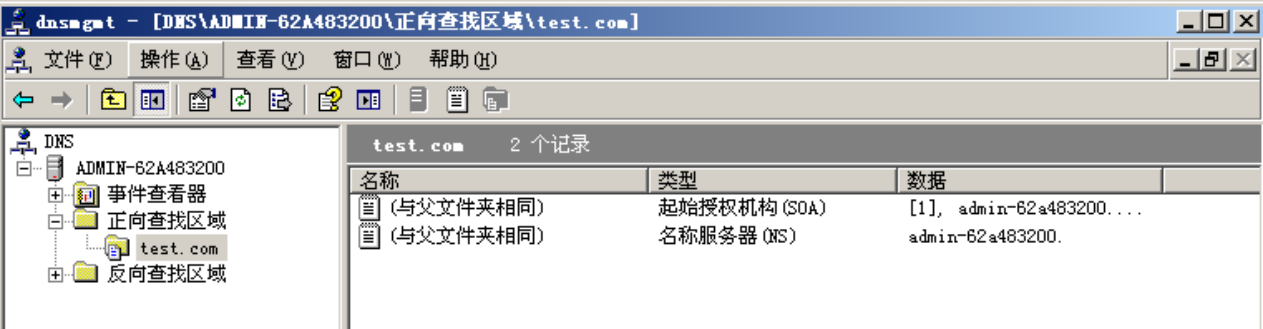

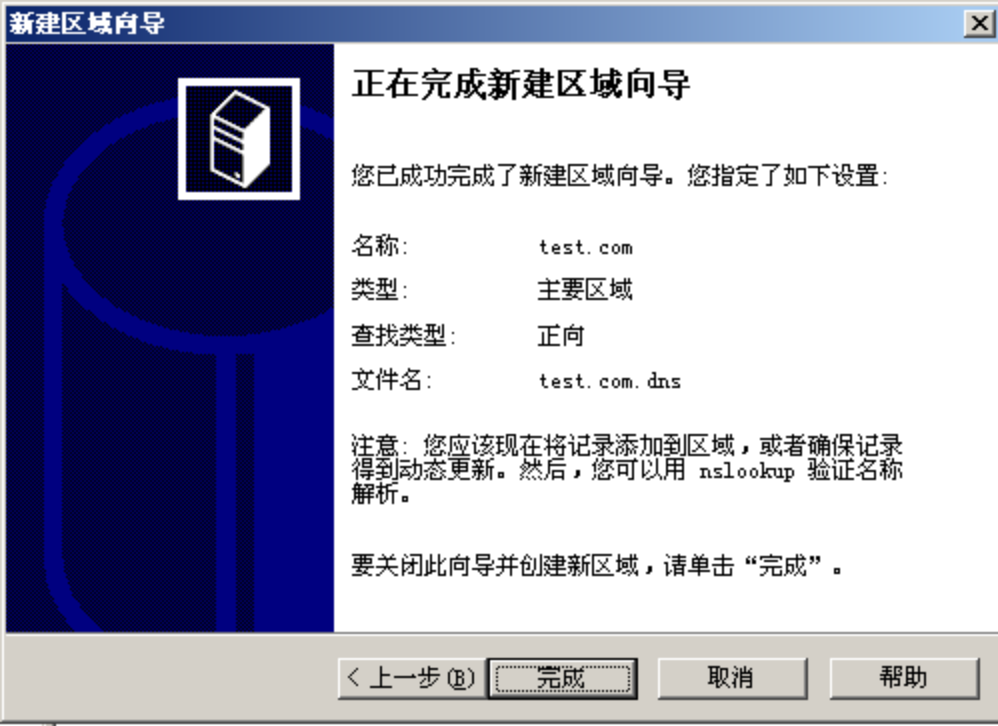

至此，已完成区域创建

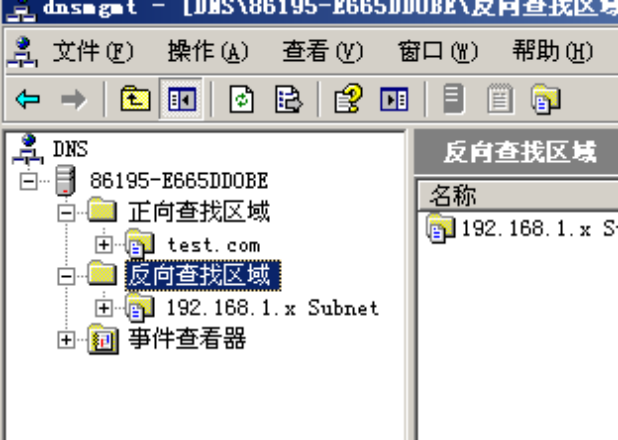

4、DNS 反向解析区域的创建与配置
进入 DNS 服务器——展开——右键新建区域
选择主要区域

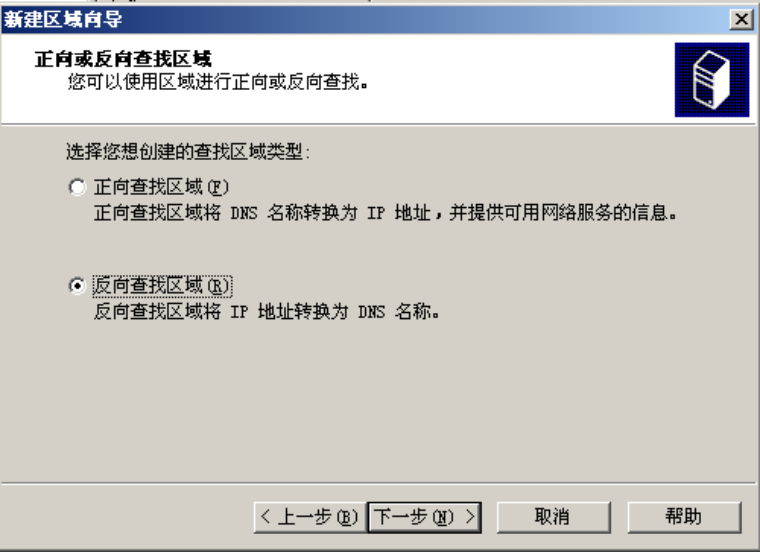

选择反向查找区域

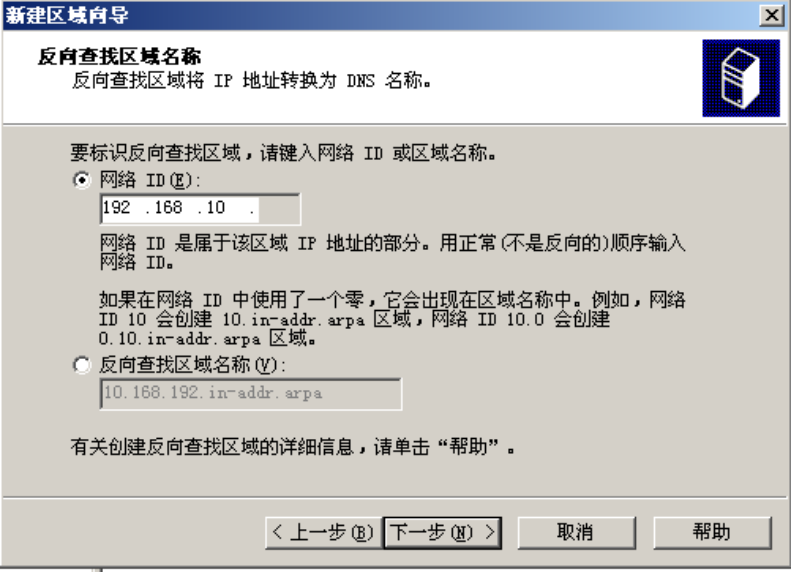

设置 IP

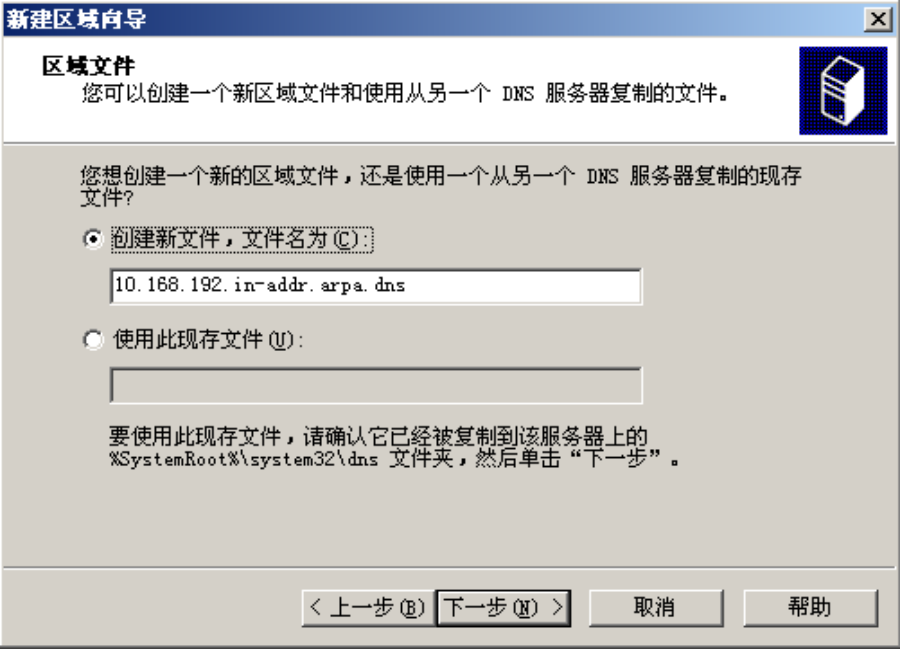

选择创建新文件
选择不允许动态更新

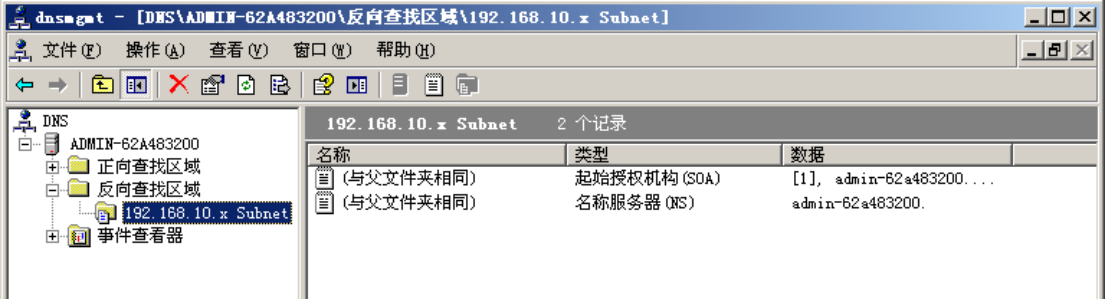

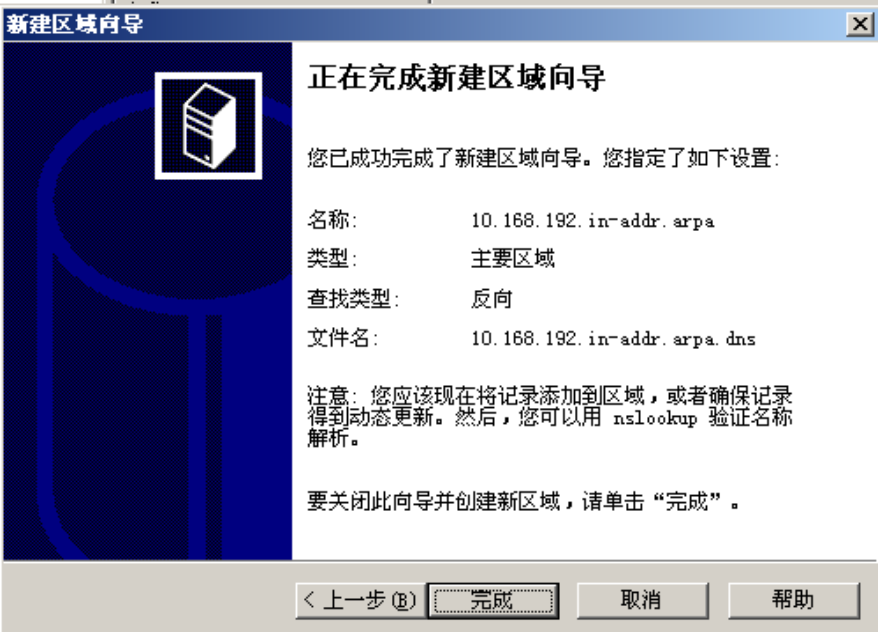

至此，已完成区域创建
５.主机记录的创建

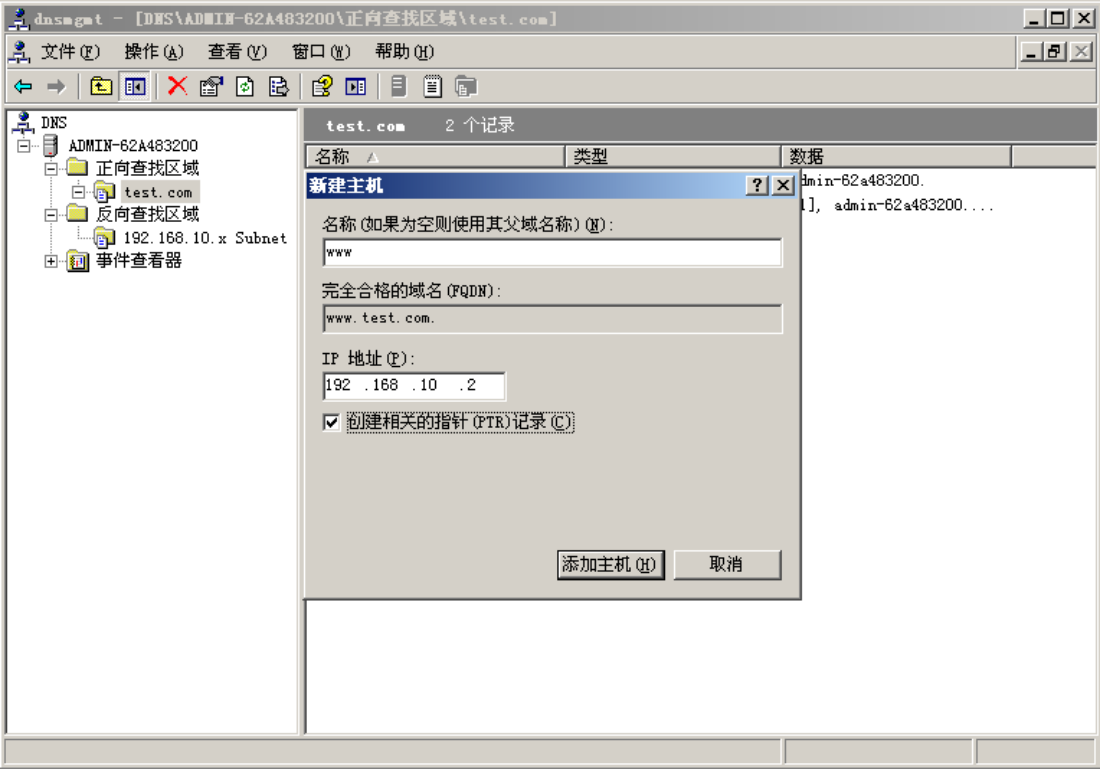

单击所创建的正向区域，右键新建主机

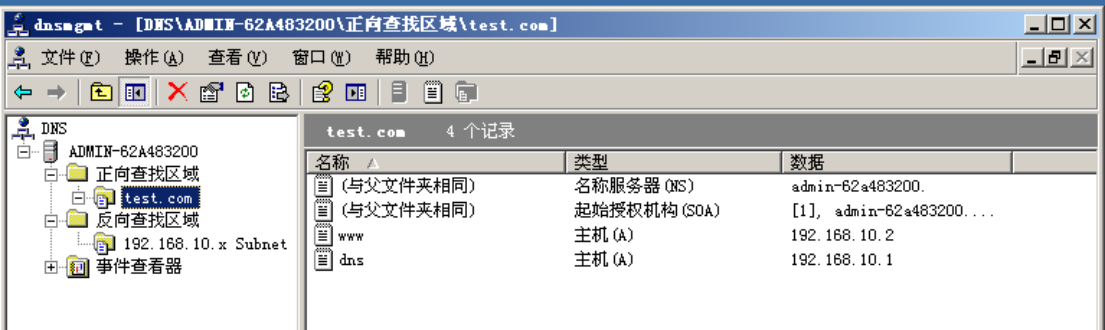

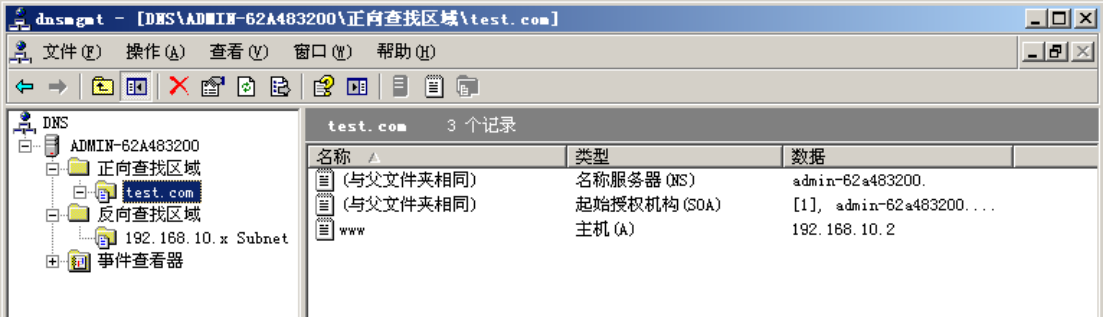

我们在正向区域里面，可以看到新增加的主机

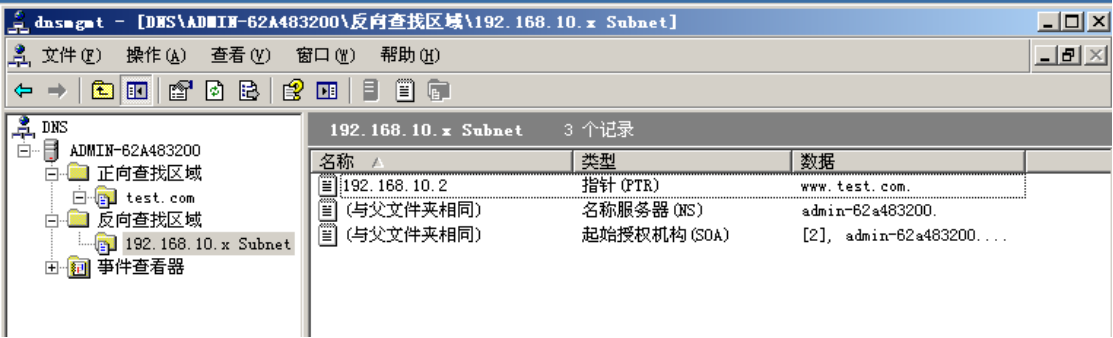

单击所创建的反向区域，可以看到自动添加了一条主机记录

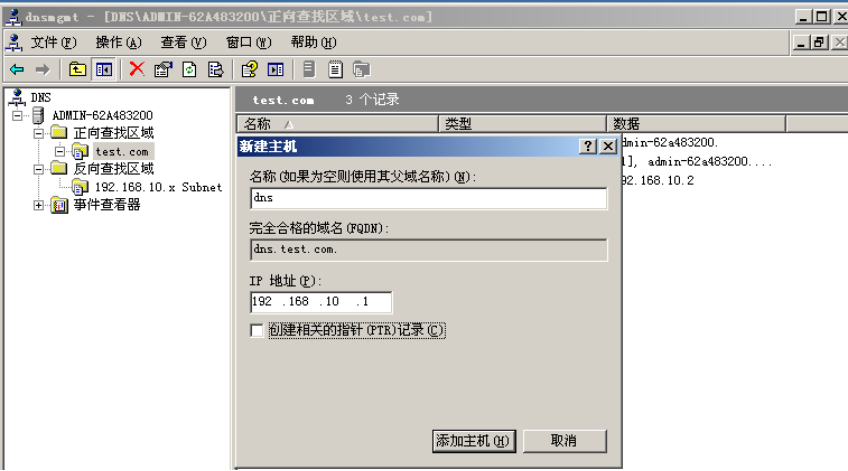

再次单击所创建的正向区域，右键新建主机，本次我们不为其创建相关的指针记录

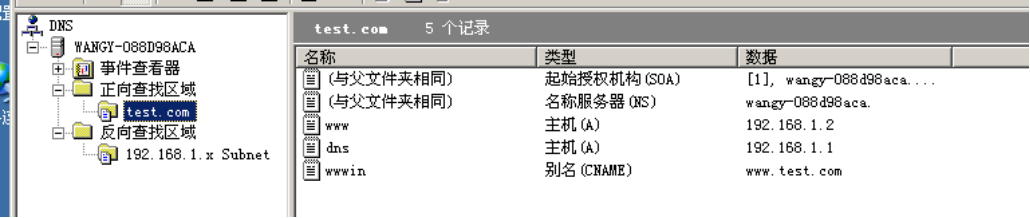

在正向区域我们可以看见新增的主机
在反向区域由于没有创建相关指针记录所以没有显示

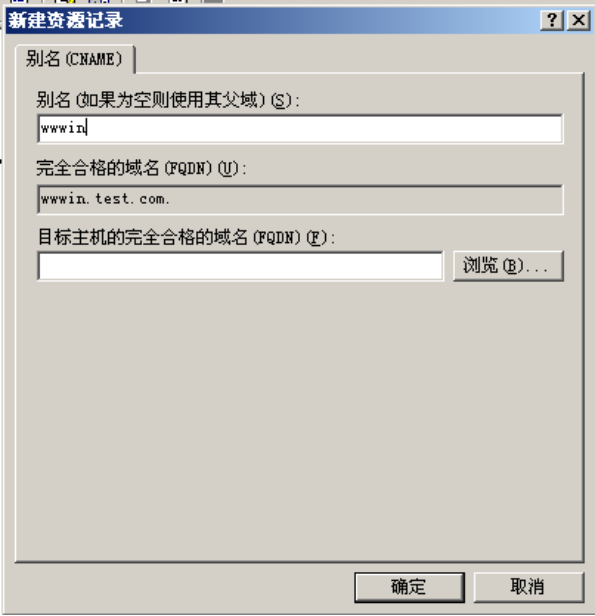

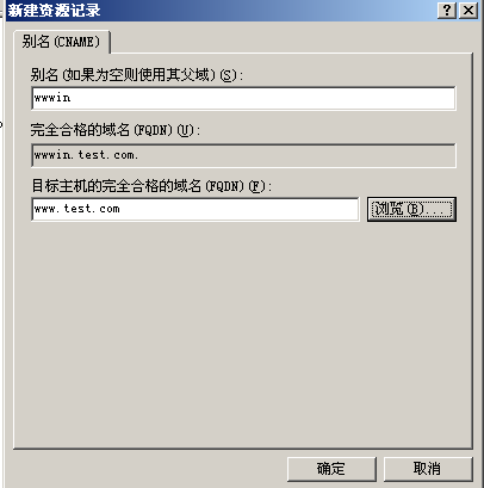

右键单击所创建的正向区域（test.com）-新建别名，输入别名 wwwin
点击浏览在里面的文件中找到 www.com，并点击确定
如下图所示，再点击确定即别名创建成功
6、进入客户机进行相关测试
进入本地连接—网络连接—属性—TCP/IP 协议，修改 IP 地址为下图，然后点击确定

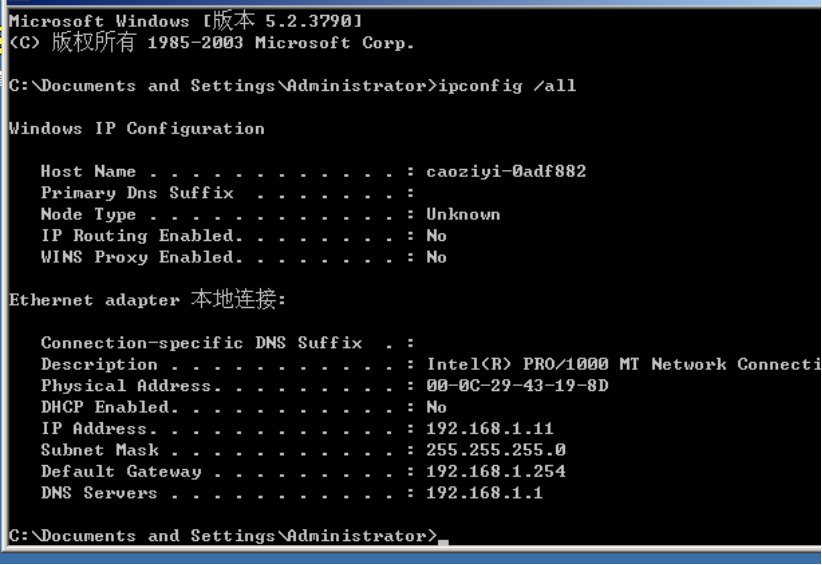

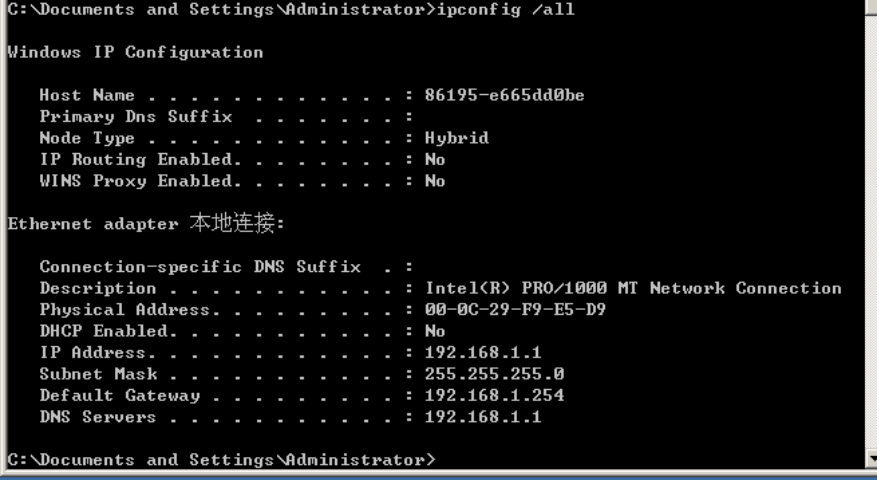

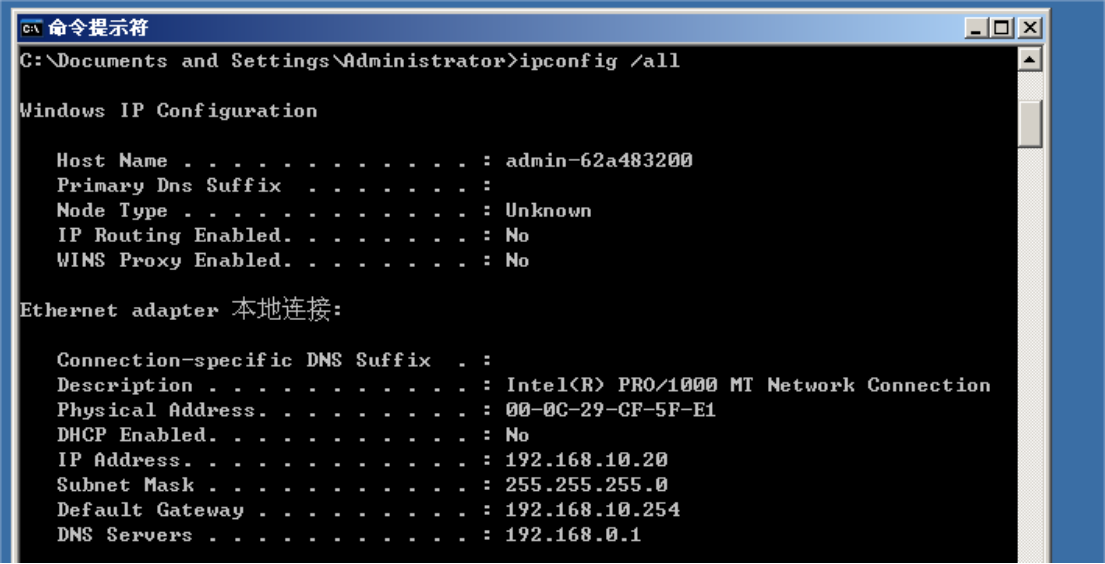

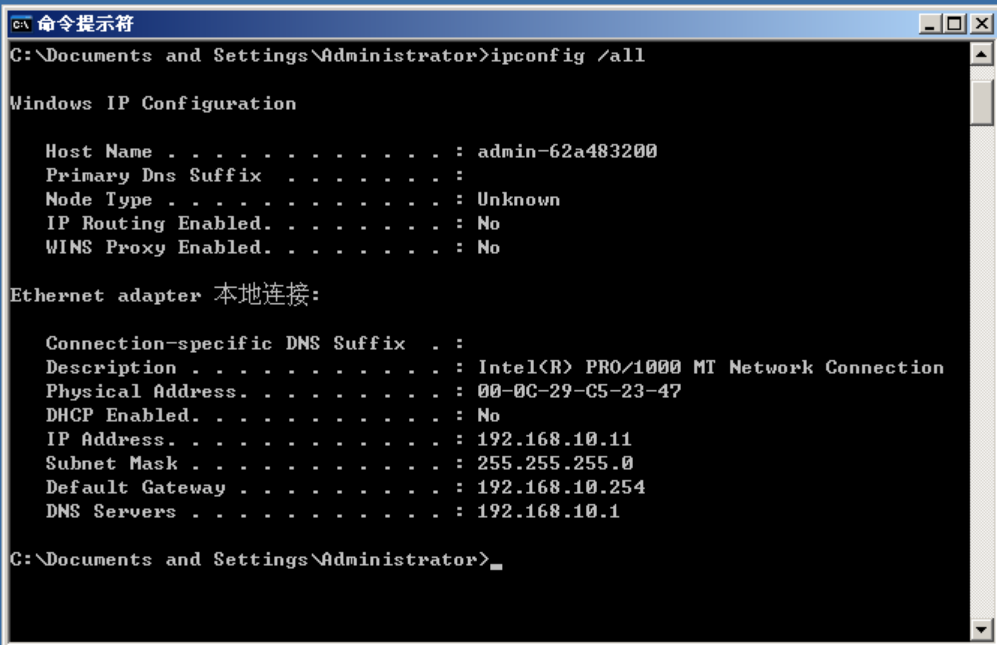

输入 ipconfig /all，查看 IP 地址

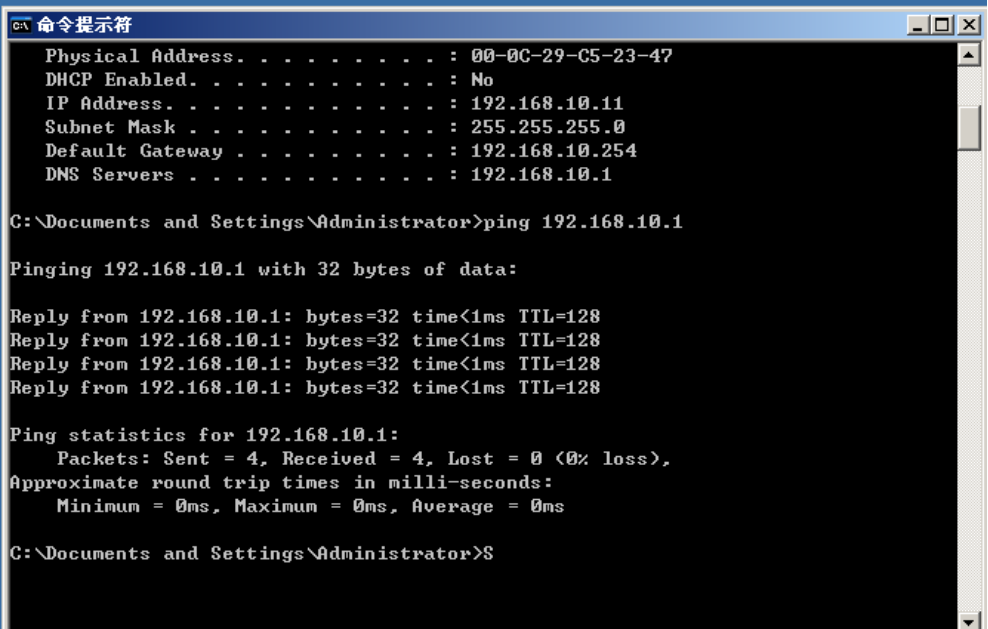

测试连通性，可以看到测试机与主机具有连通性
7、DNS 服务的测试

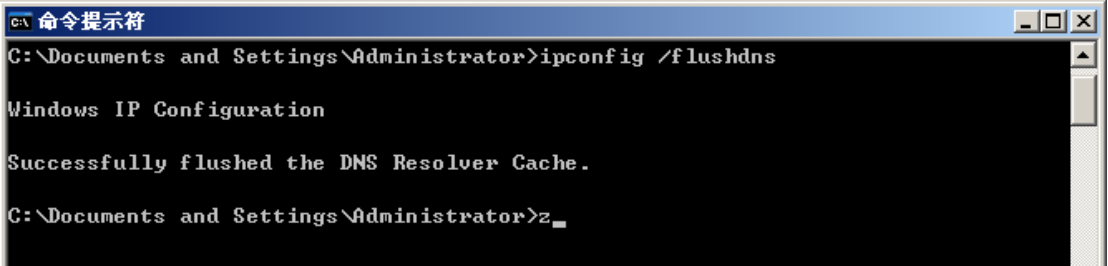

清空缓存内容

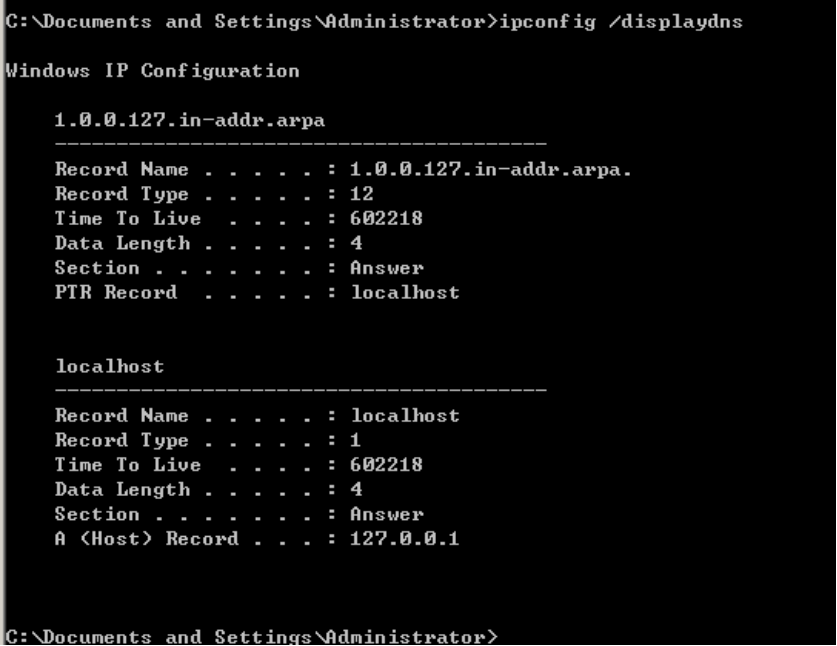

查看缓存内容

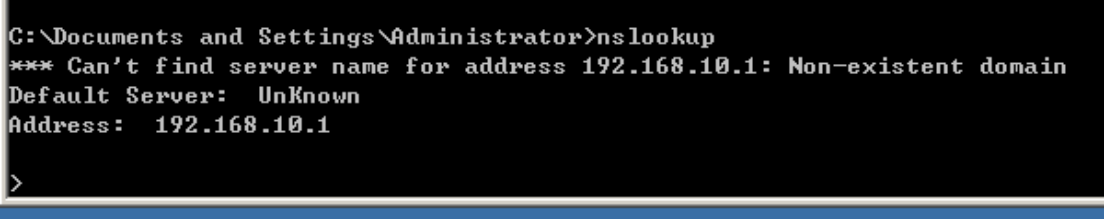

接下来我们使用 ns lookup 进行测试

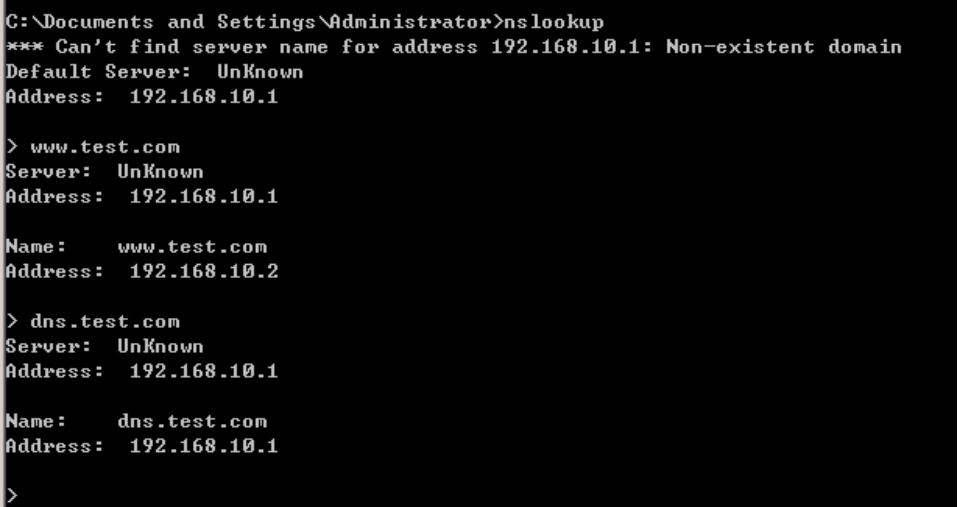

先输入 www.test.com 和 dns.test.com 看能否解析，以下为解析成功界面

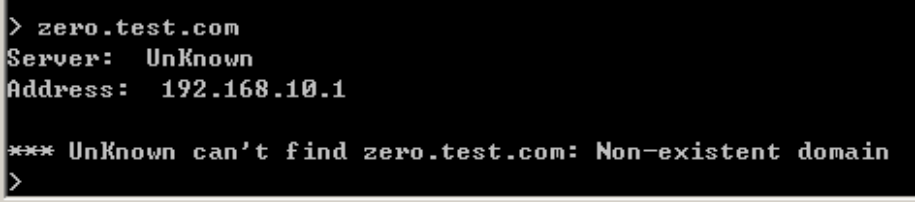

输入不存在的域名，则会出现以下界面
至此，DNS 服务器已基本搭建成功！
搭建WWW 服务
1、实验环境的配置
进入本地连接——属性——点击 TCP/IP 协议，给服务器 IP 设置:192.168.10.1/24
输入 ipconfig 查看 IP 是否配置完成
2、WEB 服务的安装

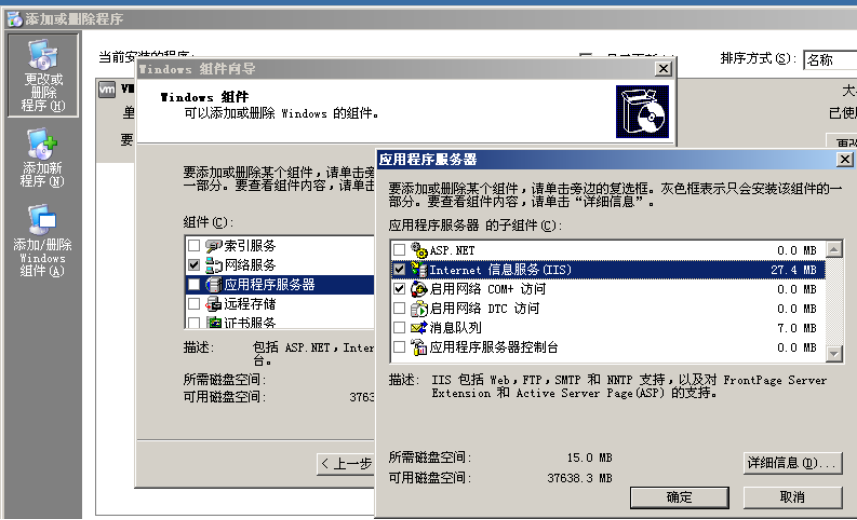

打开“控制面板”,选择“添加/删除程序”,点击“添加/删除 Windows 组件”。在“Windows 组件向导”中，选择“应用程序服务器”，然后点击“详细信息”。在“应用程序服务器”中，选择“IIS服务”，然后点击“确定”。
查看是否安装成功
3、配置一个 web 站点，并配置index.html

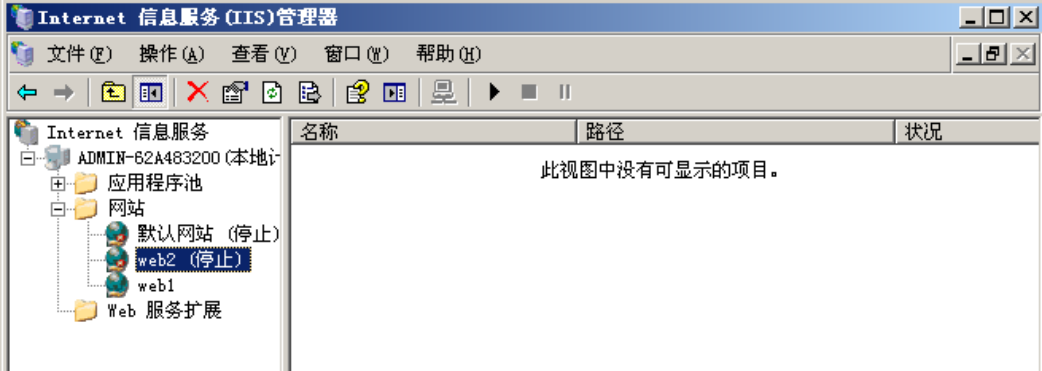

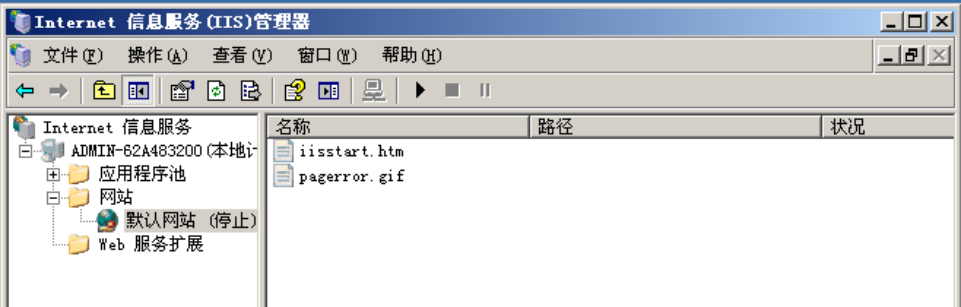

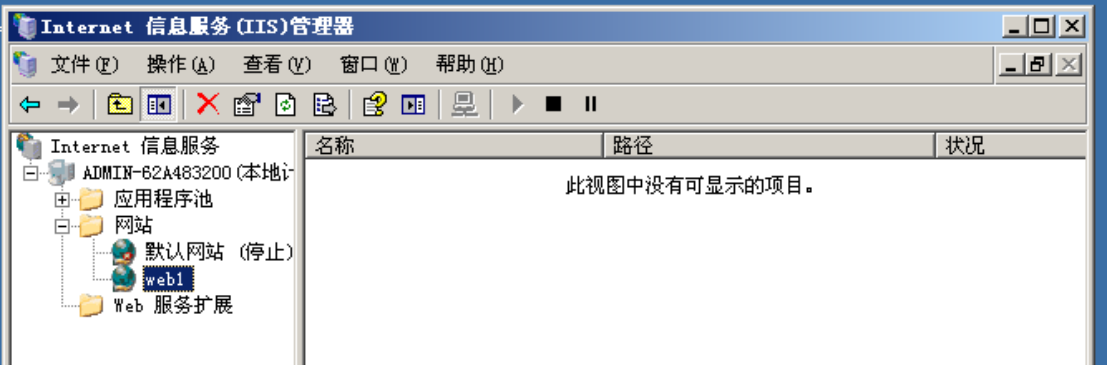

右键点击默认网站将其停止

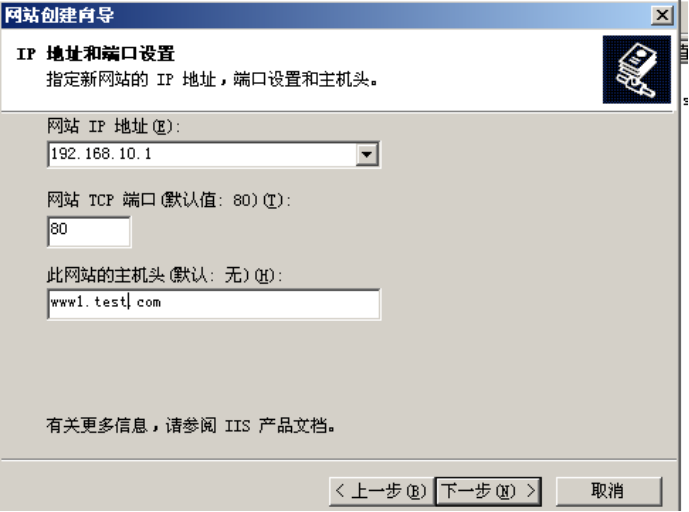

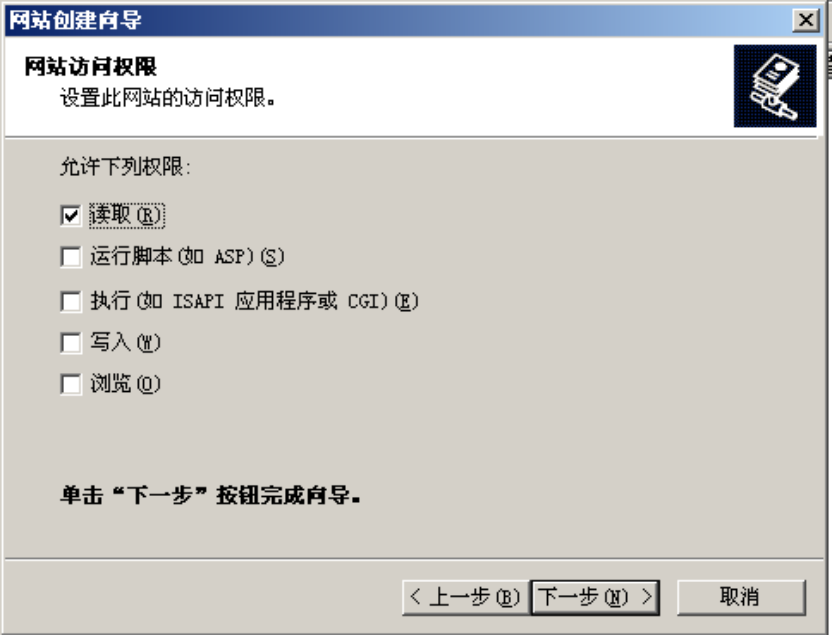

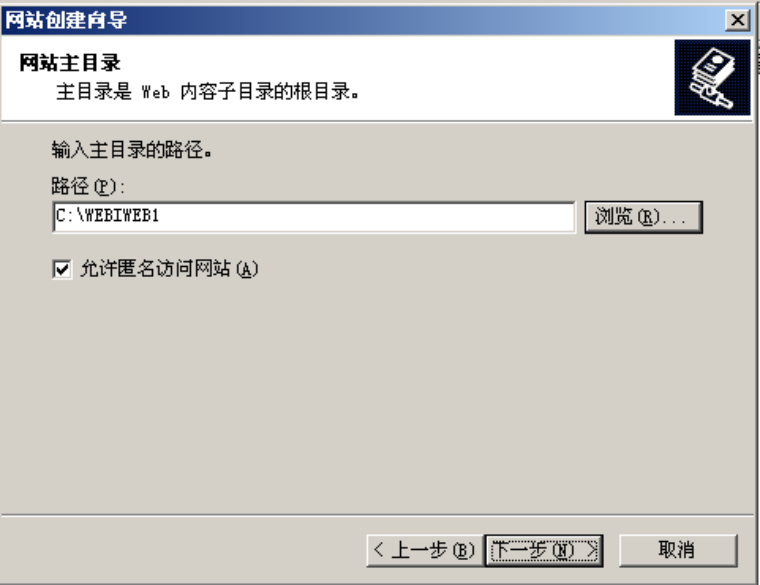

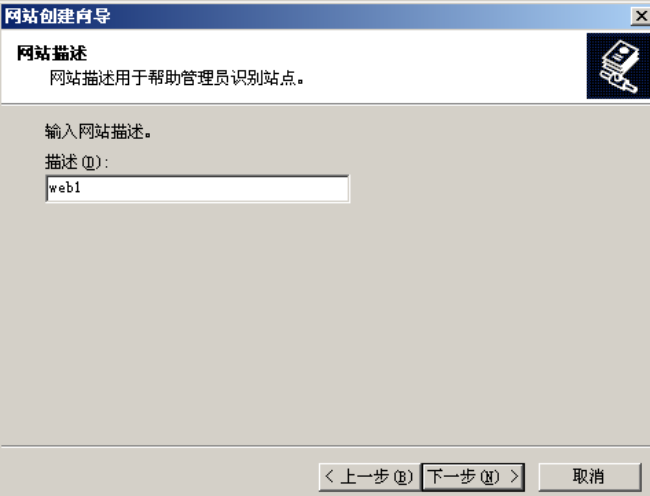

右键点击网站——新建——网站，以下是操作步骤
自此，web1 的创建已完成

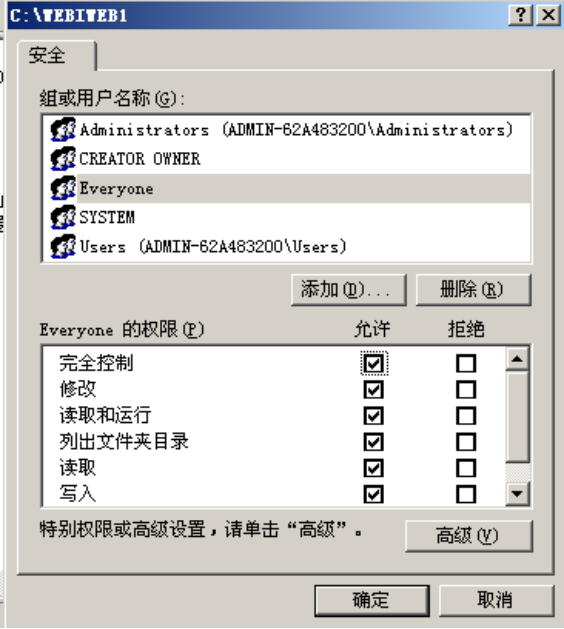

右键点击权限，如果有就直接赋予权限，如果没有就添加

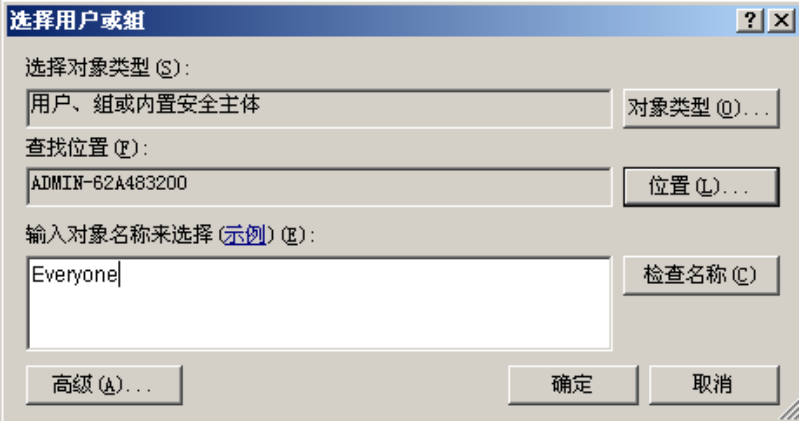

添加的操作
为其赋予完全控制权限

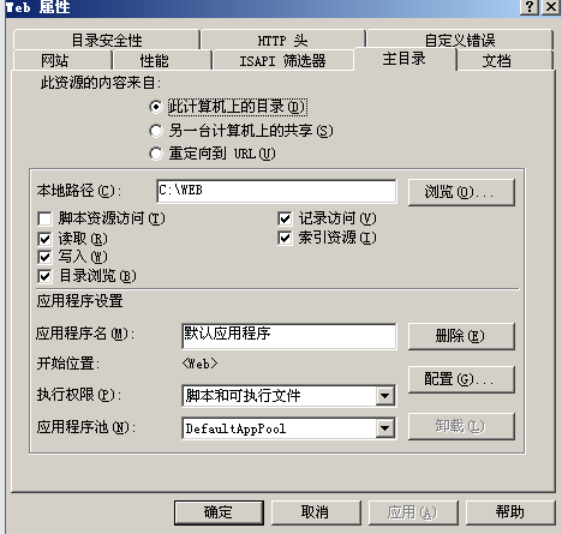

Web1 新建完成后，对其配置相关服务，本地路径需要自己在 C 盘或 D 盘上建立文件夹选择

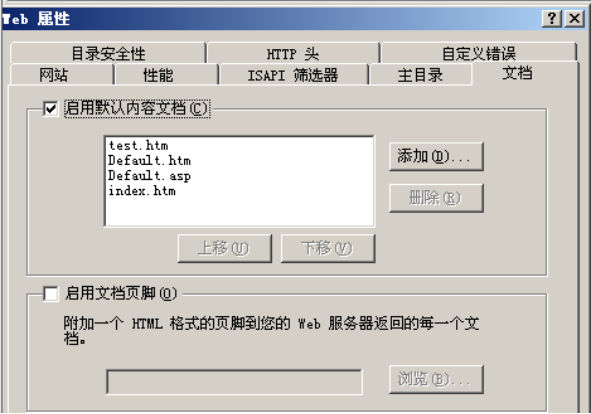

4.再修改文档，如果没有 index.html,则需要手动添加，这里我们有就直接应用
同理，我们按照上述步骤创建 web2，IP 设置:192.168.10.1/24；域名为:www2.test.com；主目录为 D:IWEBIWEB2；首页文件名为:default.htm

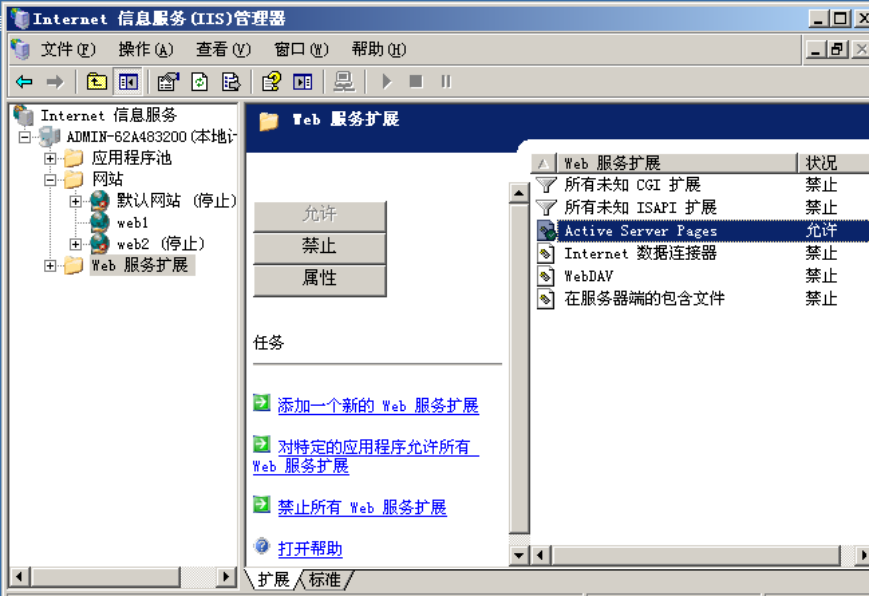

点击 Web 服务扩展，选择 Active Server Pages 点击允许
至此，www 网站配置完成，具体应用还需安装配置好 FTP 后，如下面的实验搭建 FTP 的服务
搭建FTP 服务
1、FTP 的安装配置
查看客户机 Ip 网络配置

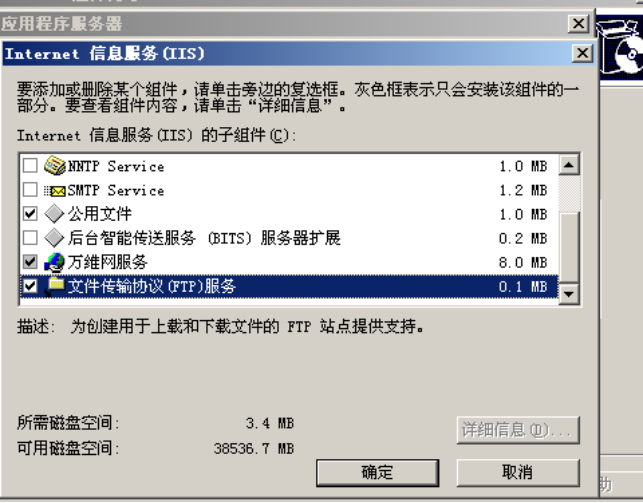

控制面板-添加或删除程序-添加或删除组件-应用程序服务器-详细信息-Internet 信息服务 IIS-详细信息-文件传输协议（FTP）服务

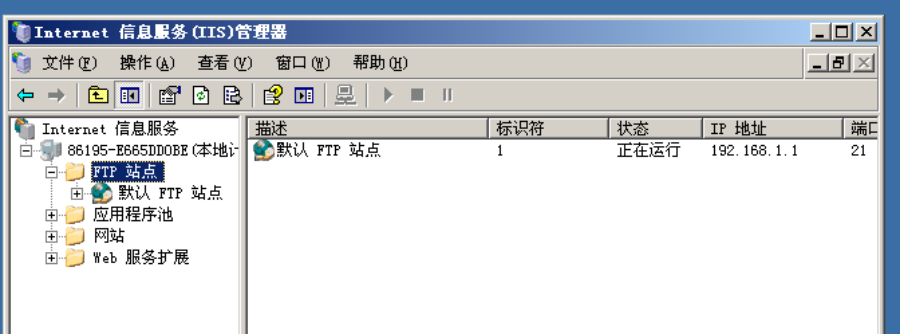

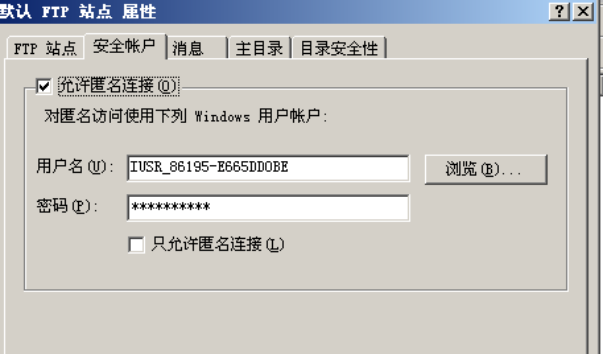

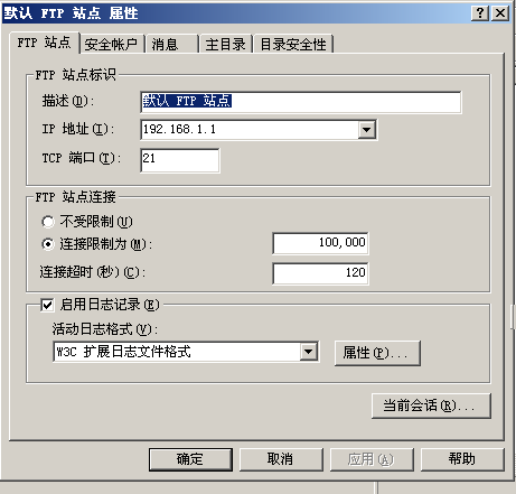

进入 FTP 站点-默认 FTP 站点-属性，进行如下配置

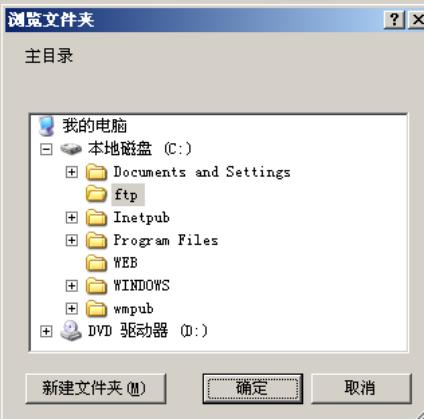

默认路径不是 c: tp 需要修改一下，浏览-c 盘创建文件夹 ftp
修改好后应用-确认

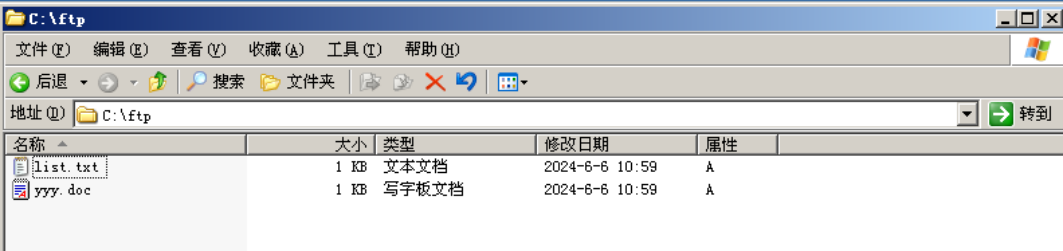

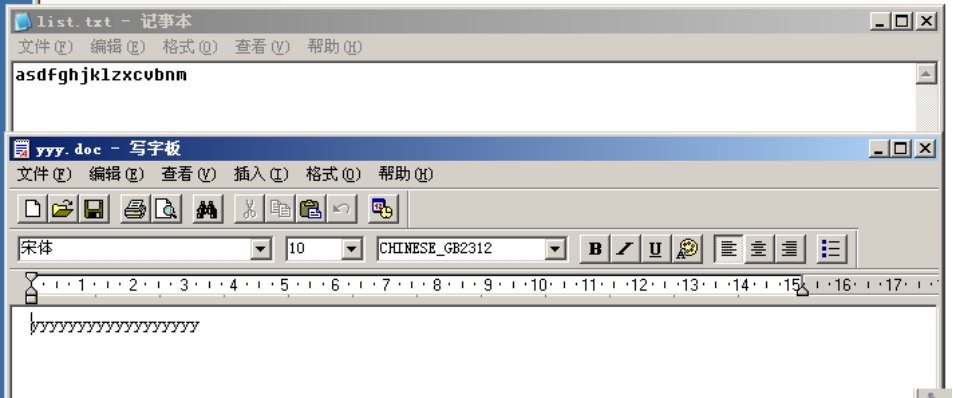

在 c: tp 上新建写字板文档（yyy.doc）文本文档（list.txt）
编写内容
2、进入测试机测试
查看 IP 是否配置

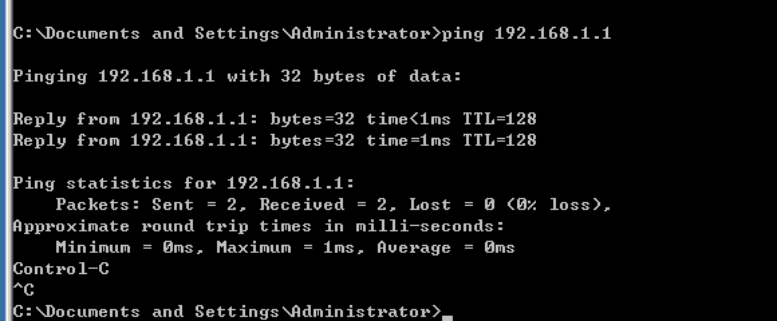

Ping 网关查看是否联通

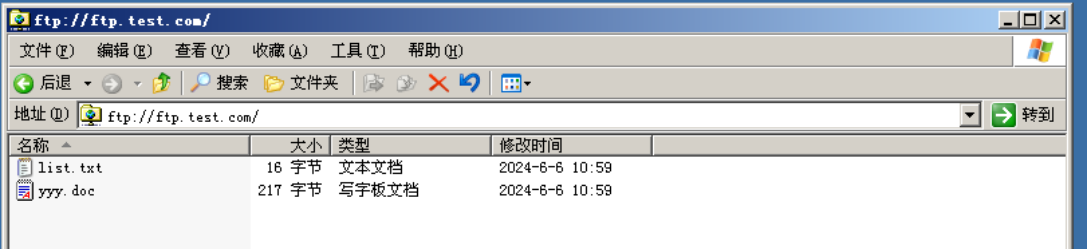

测试机打开我的电脑，在地址那一栏输入 ftp://ftp.test.com/

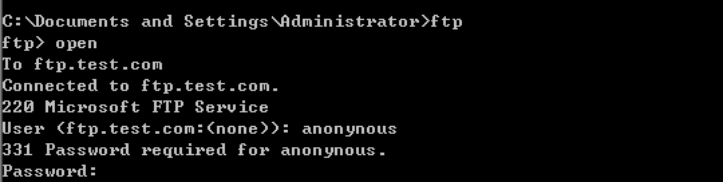

进入 cmd 终端进行测试

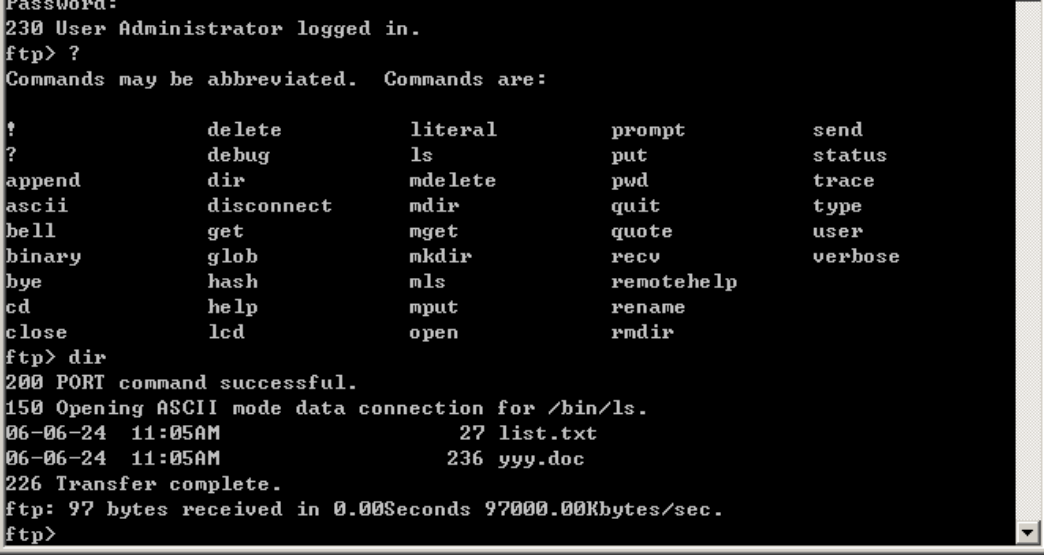

输入？，列出所有文件

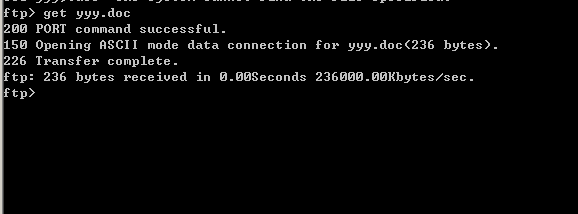

输入命令 get yyy.doc 获取这个文件

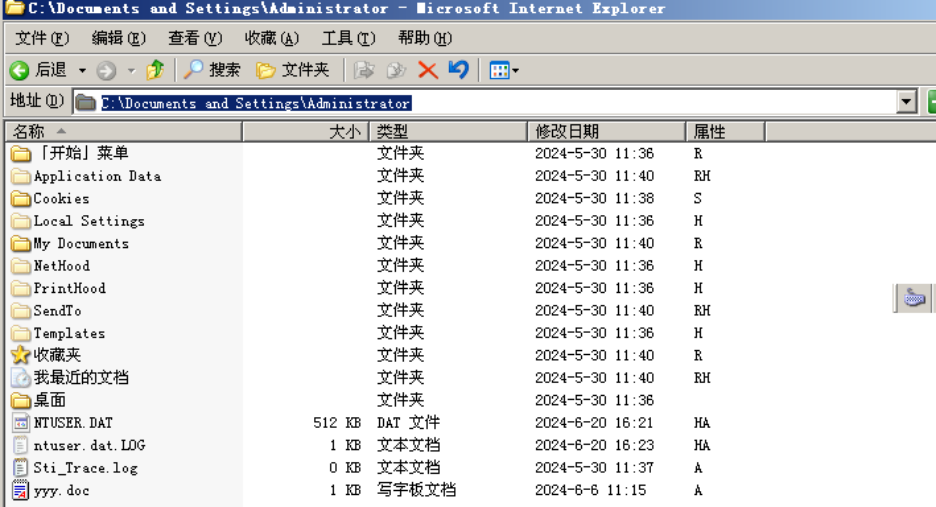

回到我的电脑查看，输入地址 C:Documents and SettingsAdministrator，如下图文件 yyy.doc 被成功获取
至此，FTP 服务搭建完成
搭建SMTP 和POP3 服务
1、安装 IMail

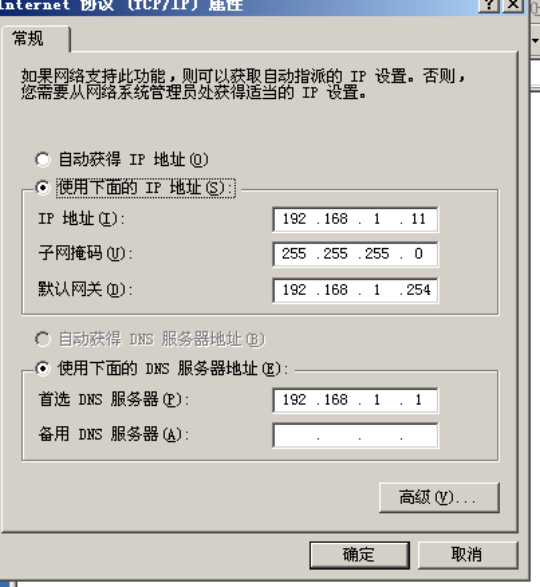

查看客户机 Ip 网络配置
进入 DNS 服务器——反向查找区域

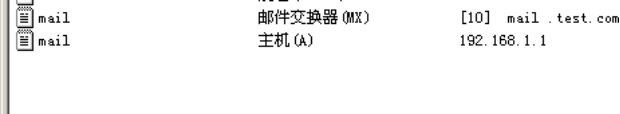

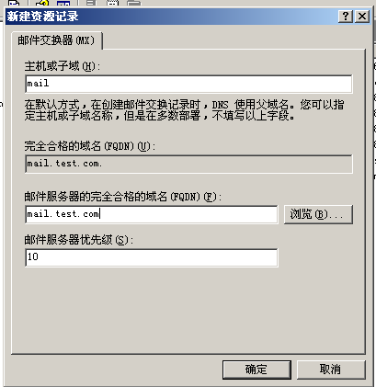

右键点击 test.com——新建资源，添加邮件交换器记录

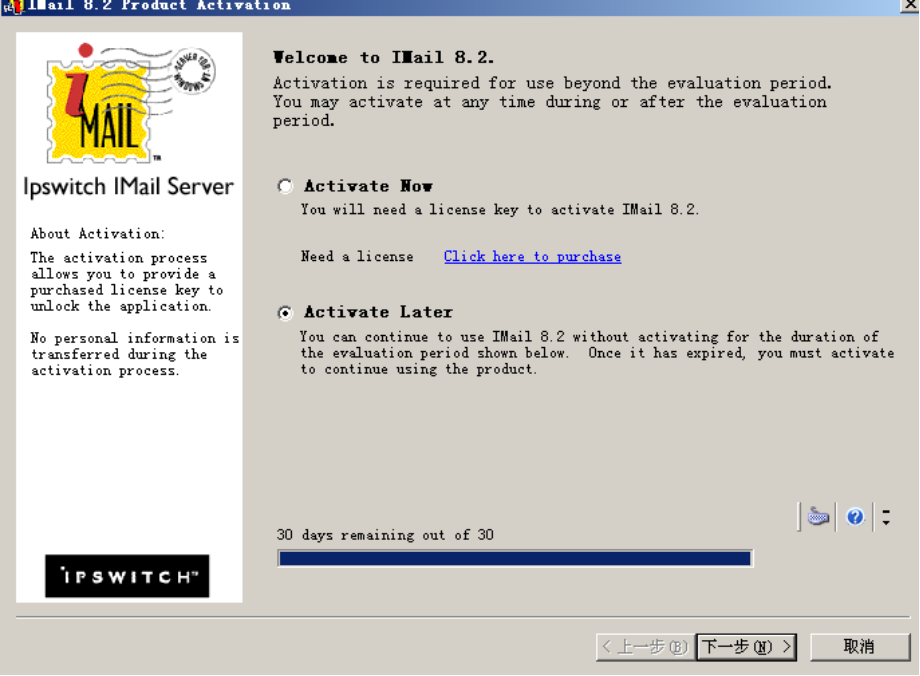

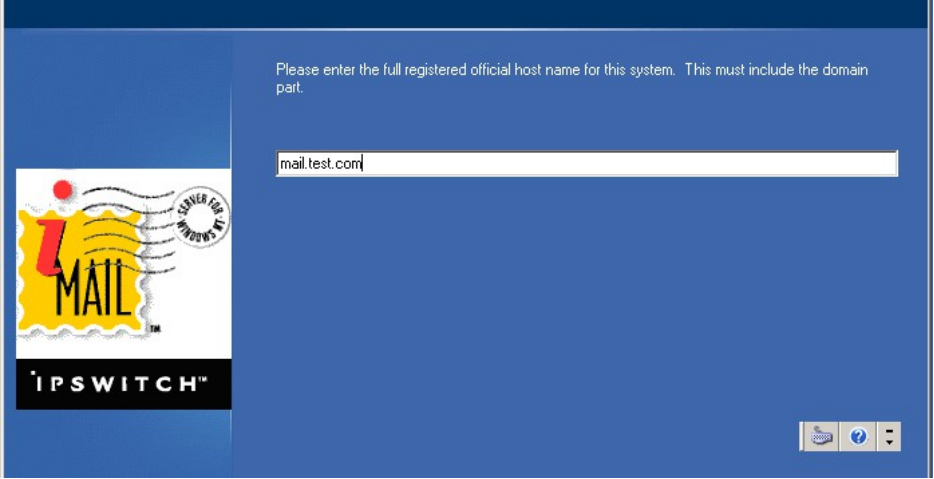

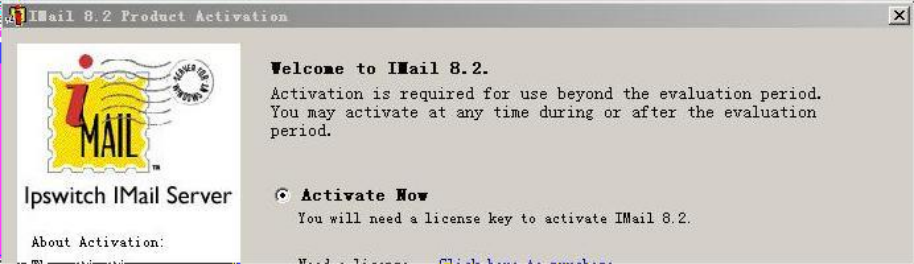

开始安装 IMail

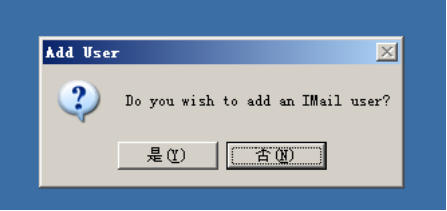

选否

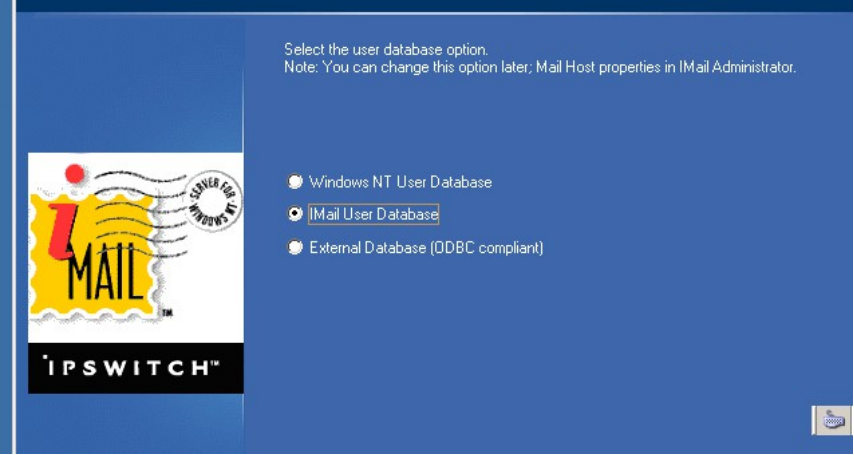

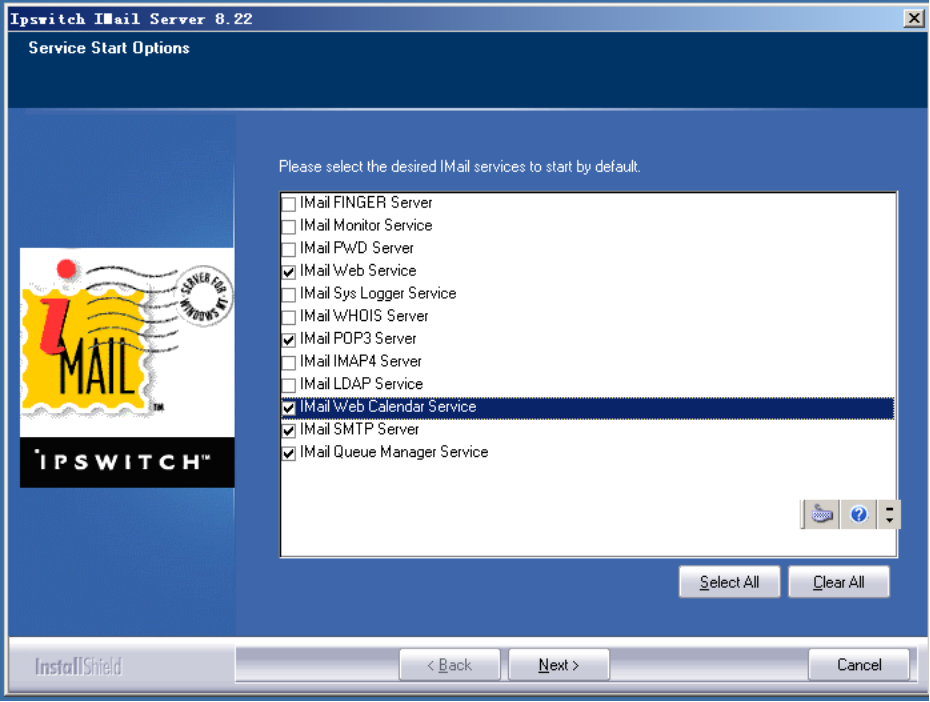

选择所需要的服务
选否

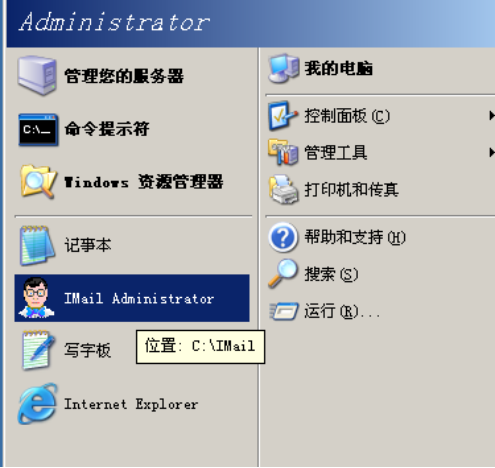

管理员打开 IMail
可以选择立刻启动，也可以选择稍后启动
2、配置 Imail

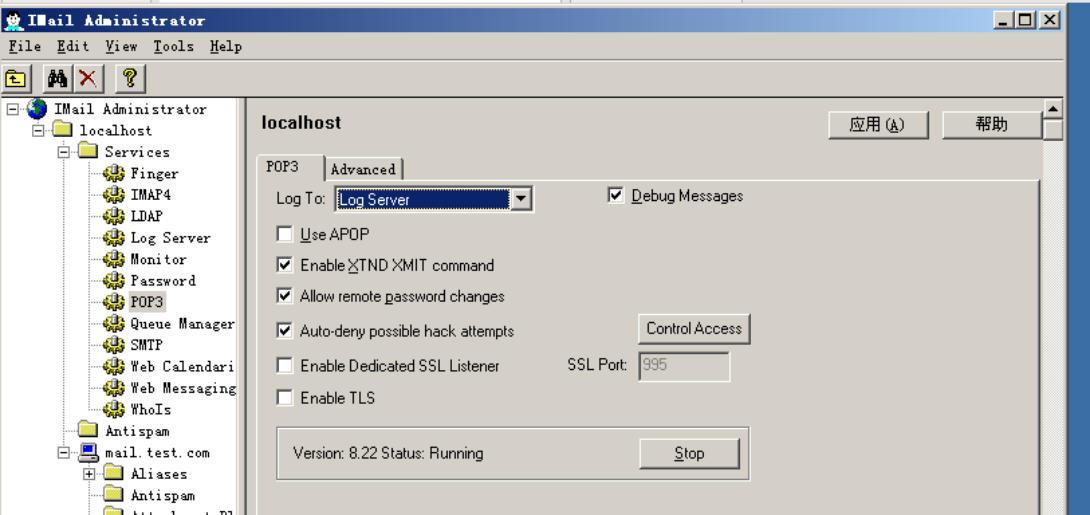

进入 IMail——localhost——Service——POP3——Log to，选择 Log Server，应用

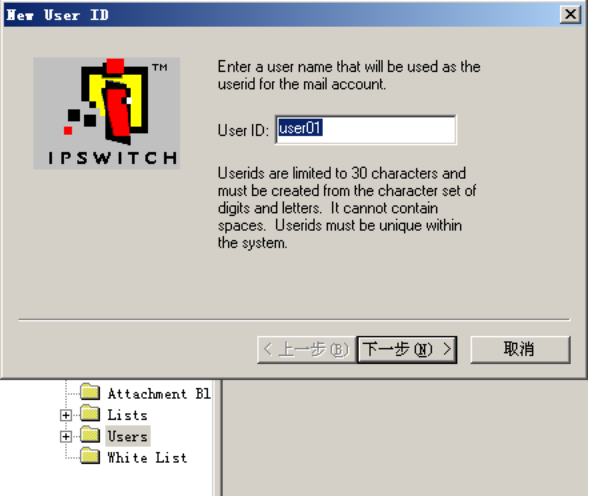

在 Users 添加 2 个用户，User01、User02
3、进入测试机测试
查看 IP 是否配置

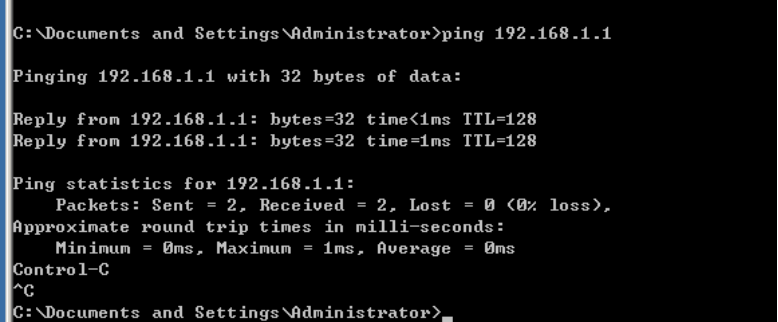

Ping 网关查看是否联通

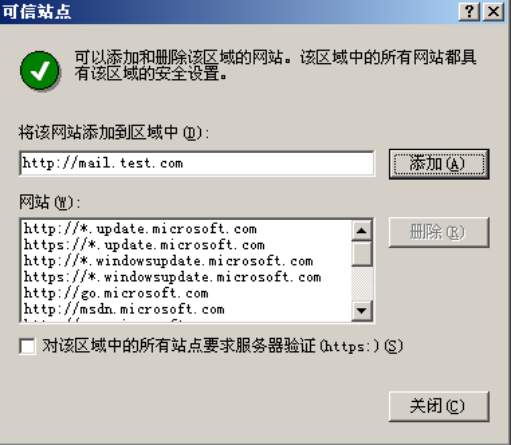

进入浏览器将 mail.test.com 加为可信任站点

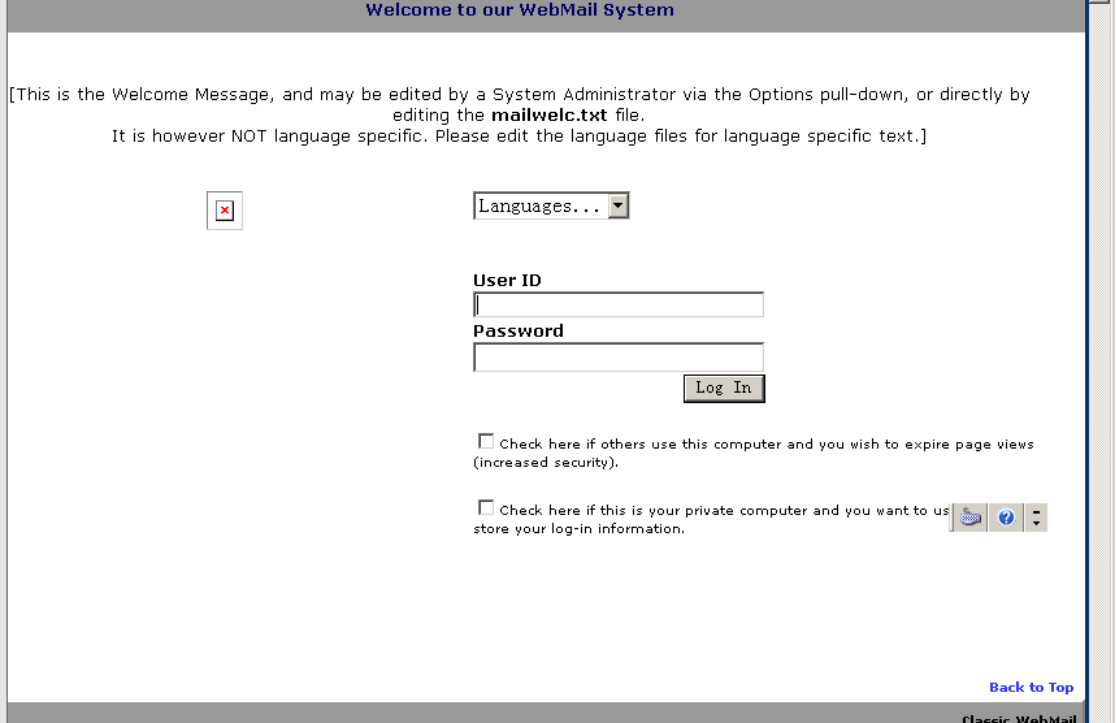

输入之前新增的用户名和密码

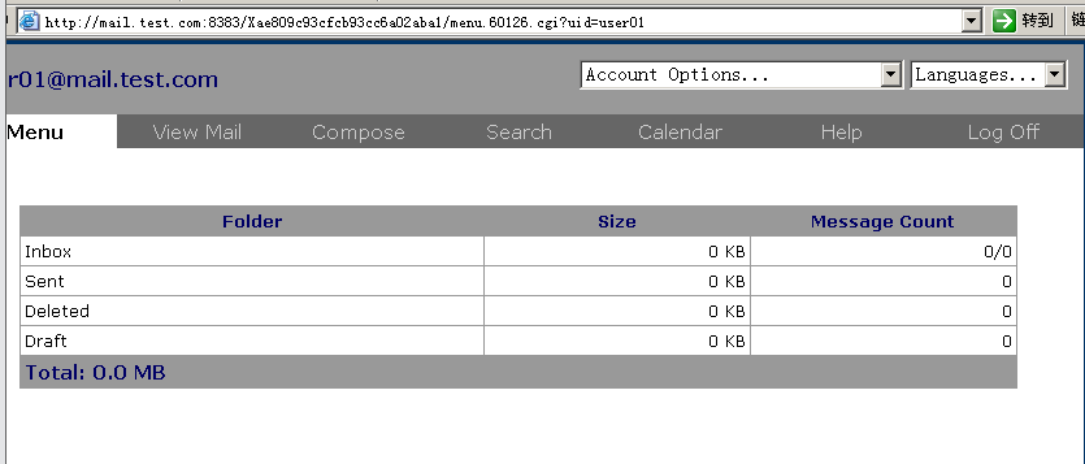

登录进去，出现此界面即配置成功
至此，所有配置均已完成！成功搭建了一个 IMail 网站服务
