【软件系统架构】分层架构
一、引言

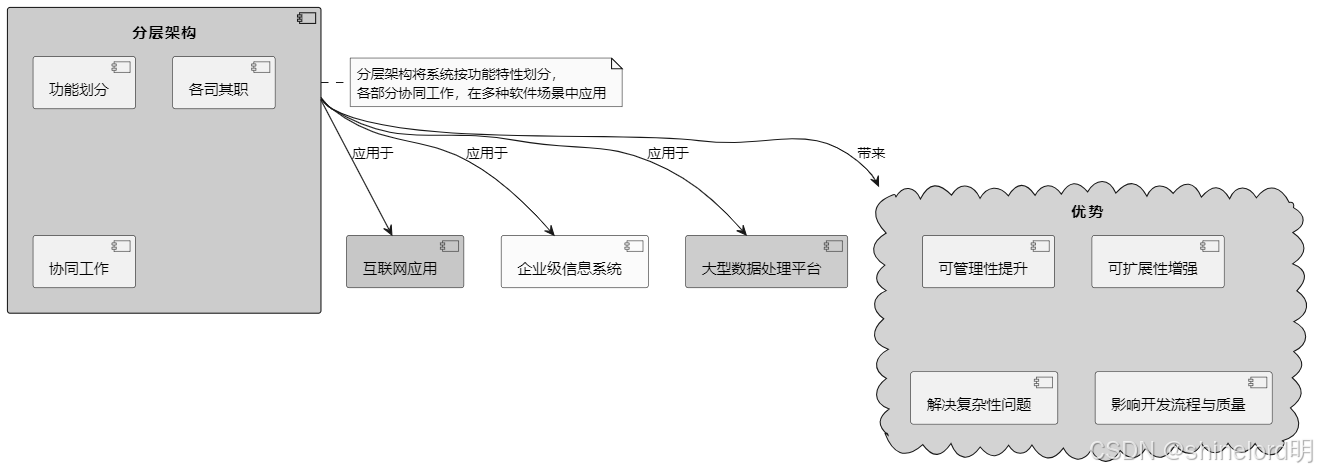

在当今复杂多变的软件开发生态中，构建高效、灵活且易于维护的系统架构至关重要。分层架构作为一种经典且广泛应用的架构模式，在众多大型项目中发挥着核心作用，为解决软件系统日益增长的复杂性问题提供了有效的途径。它通过将系统按照功能特性进行有序划分，使得各个部分各司其职，协同工作，极大地提升了系统的可管理性与可扩展性。无论是互联网应用、企业级信息系统，还是大型数据处理平台，分层架构的身影随处可见，深刻影响着软件开发的流程与质量。
二、分层架构定义

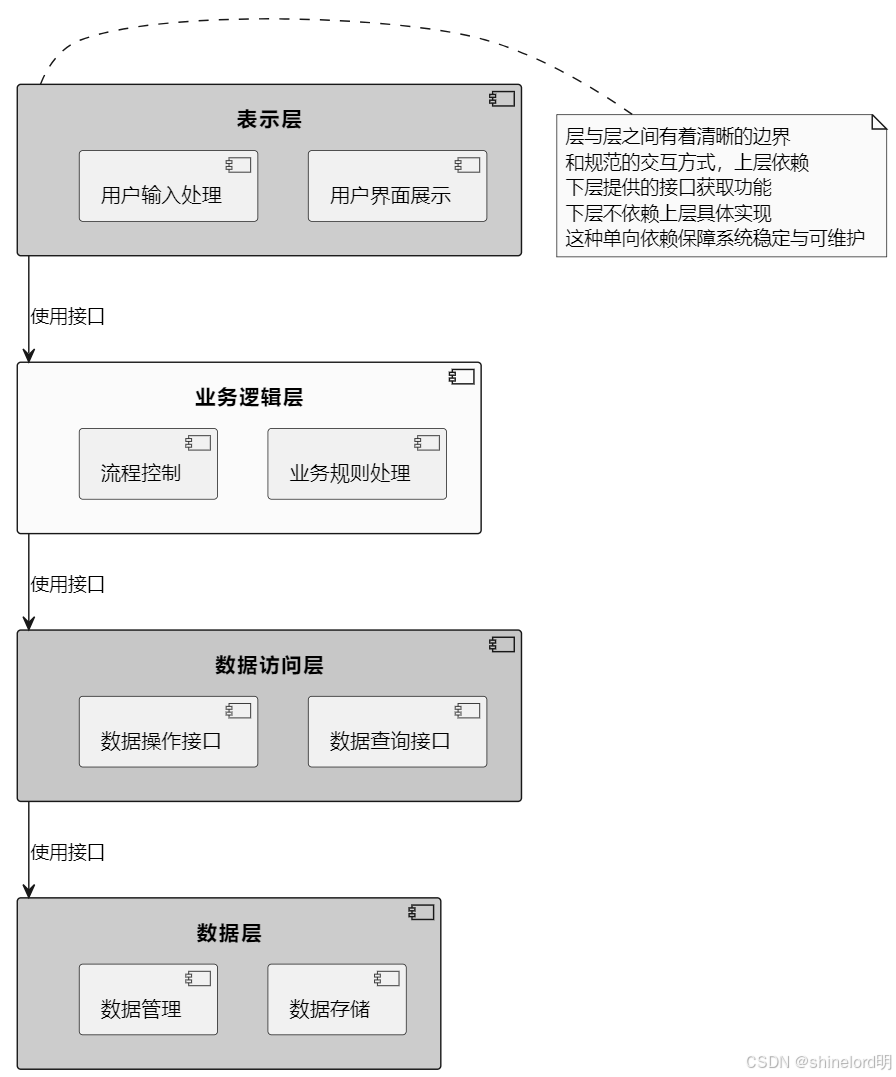

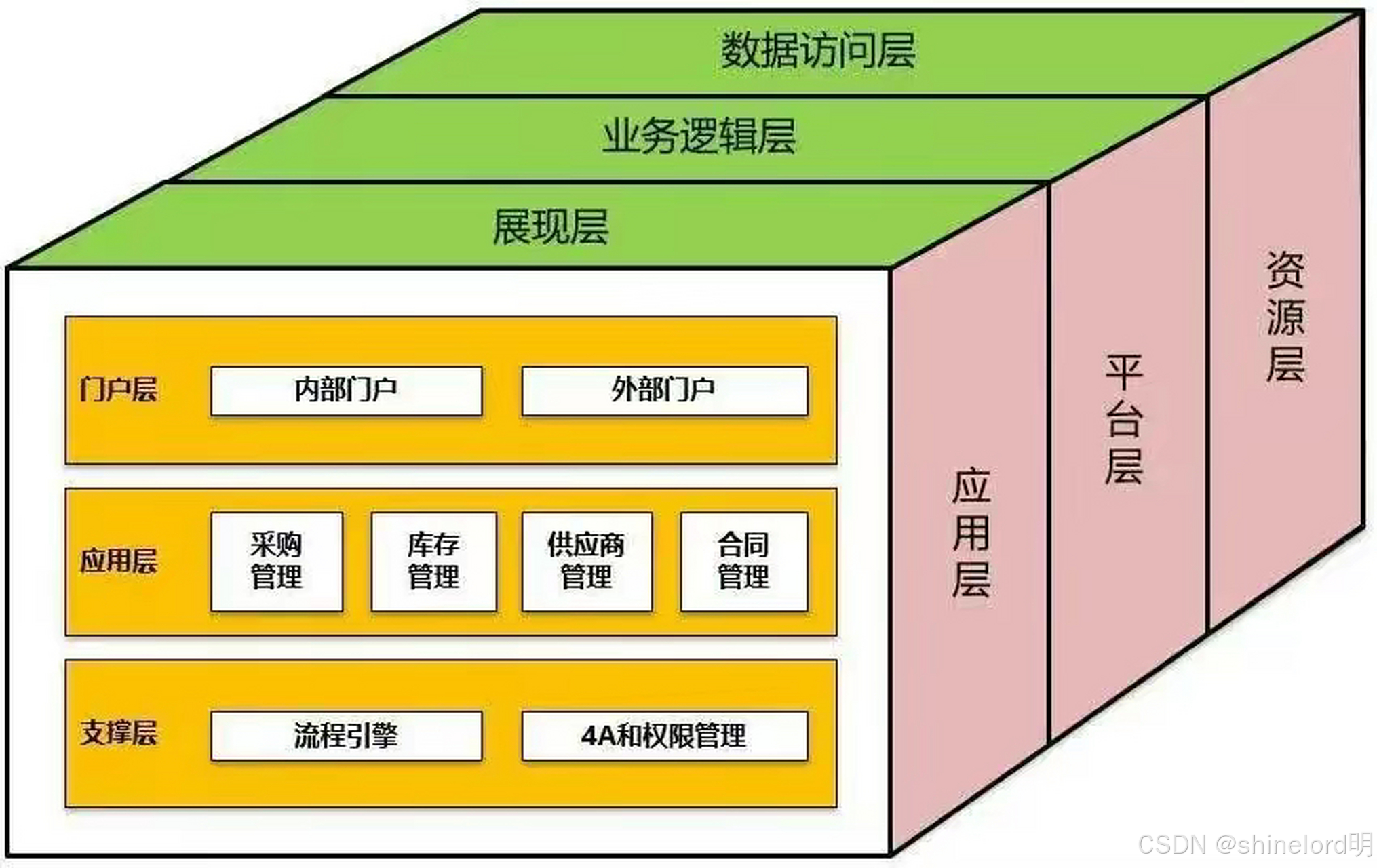

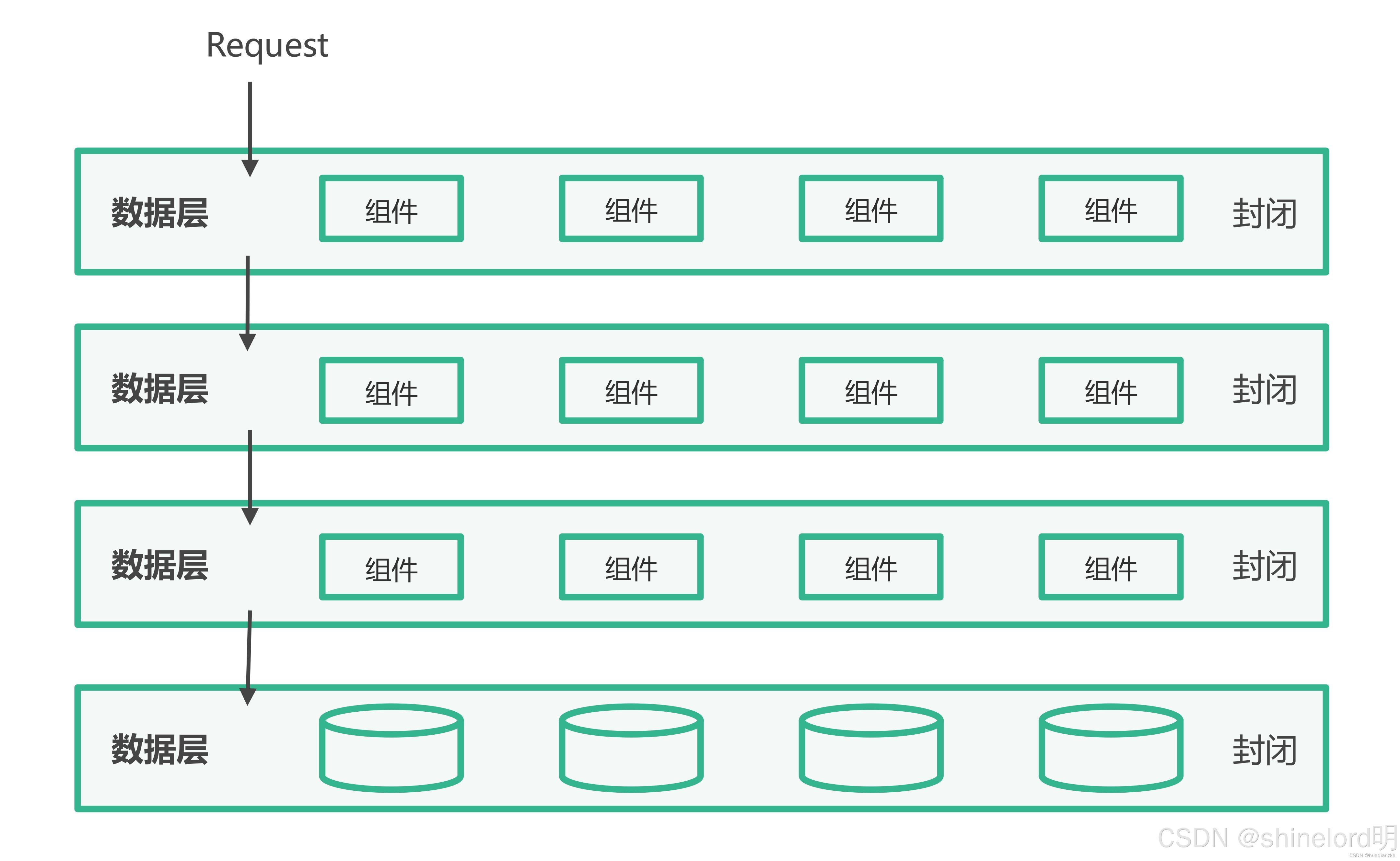

分层架构，简单来说，是将软件系统依据功能的不同，划分为多个层次。每一个层次都承载着独特的职责，这些职责紧密围绕系统的整体目标，又彼此独立，共同协作实现系统的完整功能。从逻辑视角看，各层如同搭建的积木，层层堆叠，下层为上层提供支撑服务，上层基于下层的能力进行更高级别的业务逻辑处理。层与层之间有着清晰的边界和规范的交互方式，通常上层依赖下层提供的接口来获取所需功能，而下层并不依赖上层的具体实现，这种单向依赖关系保障了系统结构的稳定性与可维护性。

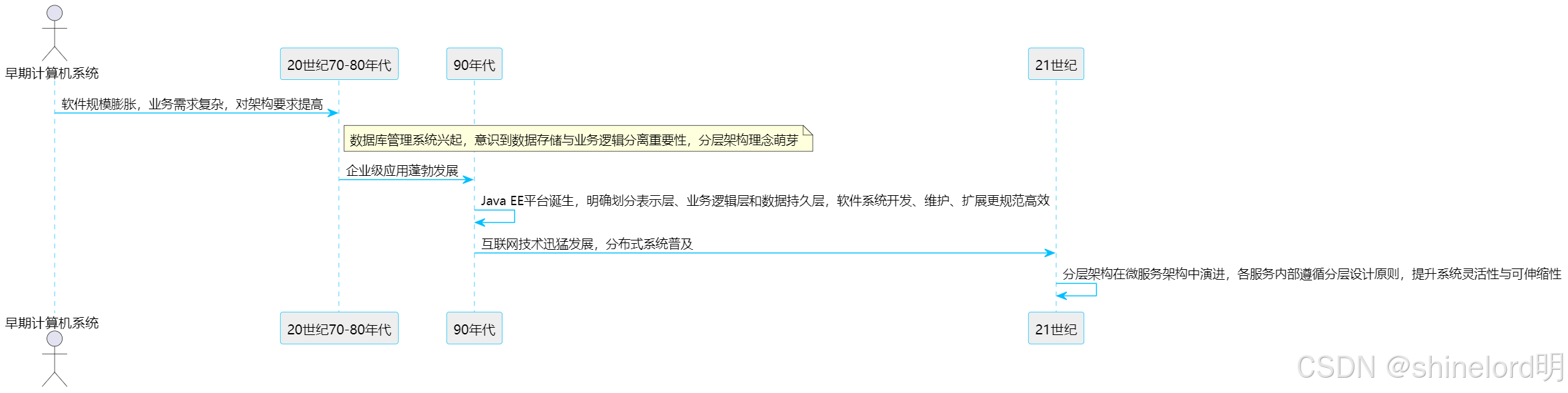

三、分层架构发展历史
分层架构的发展历程源远流长，早期的计算机系统结构相对简单，随着软件规模的逐渐膨胀以及业务需求的日益复杂，对系统架构的合理性与高效性提出了更高要求。在 20 世纪 70 年代至 80 年代，随着数据库管理系统的兴起，软件开发开始意识到将数据存储与业务逻辑分离的重要性，这一阶段可以看作是分层架构理念的萌芽。到了 90 年代，企业级应用蓬勃发展，Java EE 平台的诞生为分层架构在企业级软件开发中的广泛应用奠定了基础，它明确划分了表示层、业务逻辑层和数据持久层，使得软件系统的开发、维护与扩展变得更加规范和高效。进入 21 世纪，随着互联网技术的迅猛发展以及分布式系统的普及，分层架构不断演进，在微服务架构中，分层架构的理念得以延续和深化，各服务内部依然遵循分层设计原则，进一步提升了系统的灵活性与可伸缩性。
四、分层架构特点

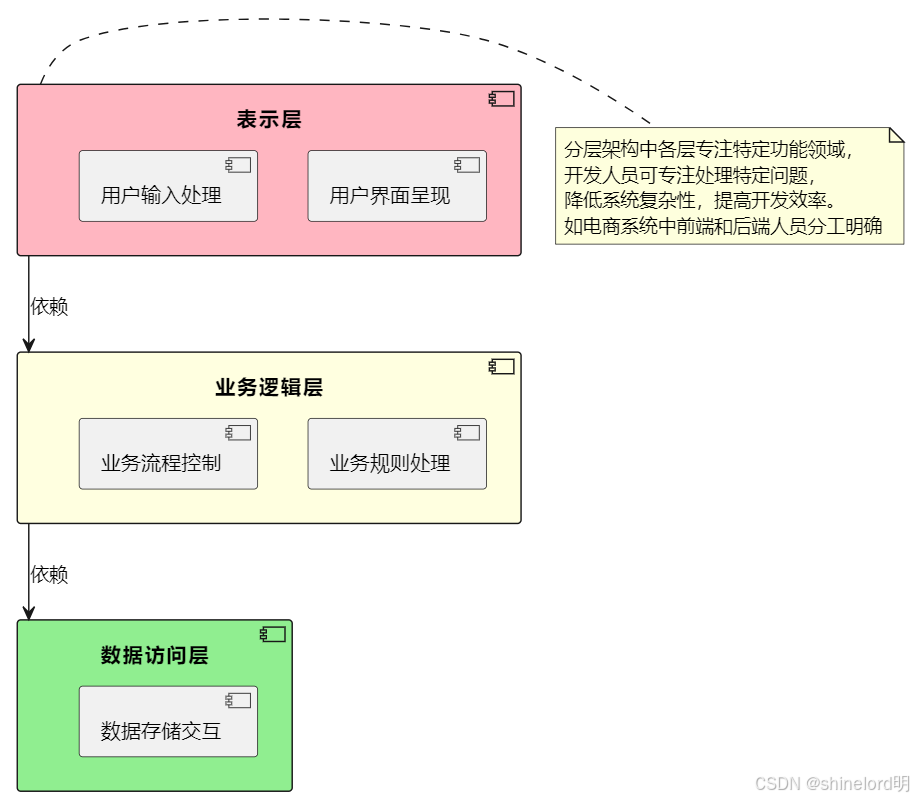

关注点分离
分层架构最显著的特点之一便是关注点分离。每一层专注于特定的功能领域，如表示层聚焦于用户交互界面的呈现与用户输入的处理，业务逻辑层全力处理业务规则与流程，数据访问层则专门负责与数据存储系统的交互。这种清晰的职责划分使得开发人员能够更集中精力处理特定领域的问题，降低了系统的复杂性，提高了开发效率。例如，在电商系统中，负责前端页面开发的人员无需关心后端数据如何存储和获取，只需要关注如何为用户提供友好的操作界面，而后端开发人员也能专注于业务逻辑的实现和数据的持久化处理。
低耦合高内聚
各层之间耦合度较低，上层依赖下层的接口而非具体实现，这意味着当某一层的内部实现发生变化时，只要接口保持不变，对其他层的影响极小。同时，每一层内部具有高内聚性，层内的功能紧密相关，共同完成该层的特定职责。以社交网络应用为例，数据访问层可以灵活切换不同的数据库，从关系型数据库到非关系型数据库，只要其提供给业务逻辑层的接口不变，业务逻辑层以及更上层的表示层都无需进行大规模修改，保证了系统的稳定性与可维护性。
易于维护与扩展
由于分层架构的关注点分离和低耦合特性，使得系统的维护和扩展变得相对容易。当需要添加新的业务功能时，可以在对应的业务逻辑层进行开发，不会对其他层产生过多干扰；若要更换数据存储技术，只需在数据访问层进行修改。例如，在一个在线教育平台中，如果要新增课程推荐功能，只需在业务逻辑层编写相关逻辑，并调用数据访问层获取用户学习数据和课程数据，而表示层的用户界面几乎无需变动。同样，若要将原有的 MySQL 数据库更换为 MongoDB 数据库，只需在数据访问层调整数据库连接和操作代码，业务逻辑层和表示层不受影响。
五、分层架构细分类型
经典三层架构
经典三层架构将系统分为表示层、业务逻辑层和数据访问层。表示层作为用户与系统交互的窗口，负责接收用户输入并展示处理结果，通常采用 HTML、CSS、JavaScript 等前端技术实现，常见的应用场景如各类网站的页面展示。业务逻辑层是系统的核心，处理业务规则、流程控制等关键逻辑，使用各种编程语言和框架来实现，像电商系统中的订单处理、用户认证等功能。数据访问层负责与数据库或其他数据存储介质交互，执行数据的增删改查操作，常见技术包括 JDBC（Java）、ADO.NET（.NET）等，例如在企业资源规划（ERP）系统中，从数据库中读取员工信息、保存订单数据等操作都由数据访问层完成。
四层架构
在经典三层架构的基础上，四层架构增加了数据层。数据层主要负责数据的持久化存储，包括关系型数据库（如 MySQL、Oracle）、非关系型数据库（如 MongoDB、Redis）以及文件系统等。表示层负责用户交互界面，业务逻辑层处理业务规则，数据访问层封装数据访问细节，数据层提供数据存储服务。以一个大型游戏平台为例，玩家在游戏客户端（表示层）进行登录、操作等行为，游戏平台的业务逻辑层处理玩家的请求，如验证玩家账号密码、匹配游戏对手等，数据访问层从数据库（数据层）中查询玩家信息、保存游戏记录等。

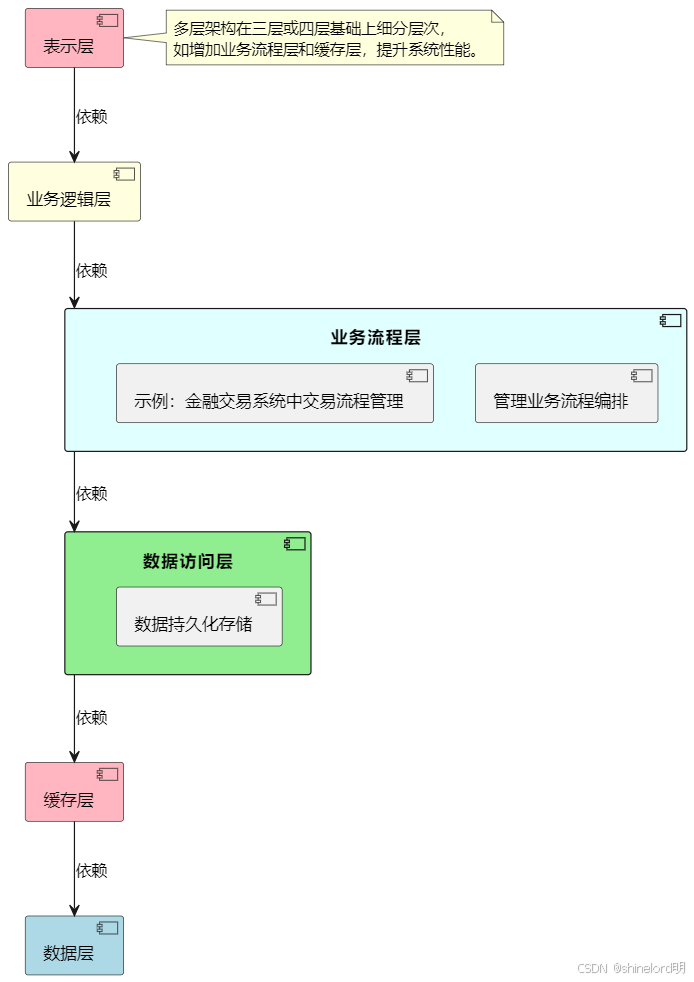

多层架构
多层架构则是在三层或四层架构的基础上，根据系统的复杂程度和具体业务需求，进一步细分层次。例如，在一些大型企业级应用中，会在业务逻辑层之上增加业务流程层，用于管理复杂的业务流程编排；在数据访问层和数据层之间增加缓存层，提高数据访问效率。在金融交易系统中，业务流程层可以对复杂的交易流程进行统一管理和监控，缓存层可以缓存常用的交易数据和用户信息，减少对数据库的频繁访问，提升系统性能。
六、分层架构的优缺点
优点
- 可维护性高：各层职责明确，代码结构清晰，当系统出现问题时，能够快速定位到问题所在层次并进行修复。例如，若用户反馈界面显示异常，开发人员可以首先排查表示层的代码；若发现数据存储出现问题，则聚焦于数据访问层和数据层。
- 可扩展性强：便于根据业务发展和功能需求的变化进行扩展。当需要添加新功能时，可在相应层进行开发，对其他层影响小。如电商平台要增加新的促销活动功能，只需在业务逻辑层添加相关促销规则和处理逻辑，不会影响到表示层的页面布局和数据层的数据存储结构。
- 团队协作效率高：不同开发团队可以专注于不同层次的开发工作，分工明确，减少沟通成本。前端开发团队负责表示层，后端开发团队负责业务逻辑层、数据访问层和数据层，各团队并行开发，提高整体开发效率。
- 技术选型灵活：每一层可以根据实际需求选择最合适的技术和框架。例如，数据访问层可以根据数据特点选择不同的数据库访问技术，业务逻辑层可以采用不同的编程语言和框架来实现业务逻辑。
缺点
- 性能开销：由于层与层之间的调用需要经过一定的接口和协议，可能会增加系统的响应时间和资源消耗。特别是在分布式系统中，网络传输带来的延迟可能会影响系统性能。例如，在一个跨地区的电商系统中，用户在不同地区访问系统，数据在各层之间传输以及网络延迟可能导致页面加载缓慢。
- 开发复杂度增加：对于一些小型项目或简单系统，过度使用分层架构可能会使系统结构变得复杂，增加开发和维护的工作量。因为需要搭建各层框架、定义接口、处理层间依赖关系等，对于功能简单的系统来说，可能会得不偿失。例如，一个简单的个人博客系统，使用分层架构可能会使开发过程变得繁琐，不如采用更简洁的架构模式。
- 部署难度加大：多层架构涉及多个层次的组件和服务，部署过程相对复杂，需要考虑各层之间的依赖关系、版本兼容性等问题。在大型企业级应用中，不同层次可能由不同团队开发和维护，部署时需要协调各方，确保整个系统能够正常运行。例如，在一个大型银行核心业务系统中，涉及多个部门开发的不同层次组件，部署时需要严格按照顺序和规范进行，以保证系统的稳定性和安全性。
| 分类 | 特点 | 描述 | 举例 |
|---|---|---|---|
| 优点 | 可维护性高 | 各层职责明确，代码结构清晰，能快速定位并修复问题 | 若用户反馈界面显示异常，排查表示层代码；数据存储问题，聚焦数据访问层和数据层 |
| 优点 | 可扩展性强 | 便于根据业务和功能需求扩展，新功能在相应层开发对其他层影响小 | 电商平台增加新促销活动功能，在业务逻辑层添加相关规则，不影响表示层和数据层 |
| 优点 | 团队协作效率高 | 不同开发团队专注不同层次，分工明确，减少沟通成本 | 前端团队负责表示层，后端团队负责业务逻辑层、数据访问层和数据层，并行开发 |
| 优点 | 技术选型灵活 | 每一层可根据实际需求选择最合适的技术和框架 | 数据访问层根据数据特点选不同数据库访问技术，业务逻辑层采用不同编程语言和框架 |
| 缺点 | 性能开销 | 层与层之间调用经过接口和协议，增加系统响应时间和资源消耗，分布式系统中网络延迟影响性能 | 跨地区电商系统中，用户访问时数据传输和网络延迟导致页面加载缓慢 |
| 缺点 | 开发复杂度增加 | 对于小型项目或简单系统，过度使用分层架构使系统结构复杂，增加开发和维护工作量 | 简单的个人博客系统使用分层架构，开发过程繁琐，不如简洁架构模式 |
| 缺点 | 部署难度加大 | 多层架构组件和服务多，部署需考虑各层依赖关系和版本兼容性，大型项目需协调各方 | 大型银行核心业务系统，不同部门开发不同层次组件，部署需严格按顺序和规范进行 |
七、分层架构的案例

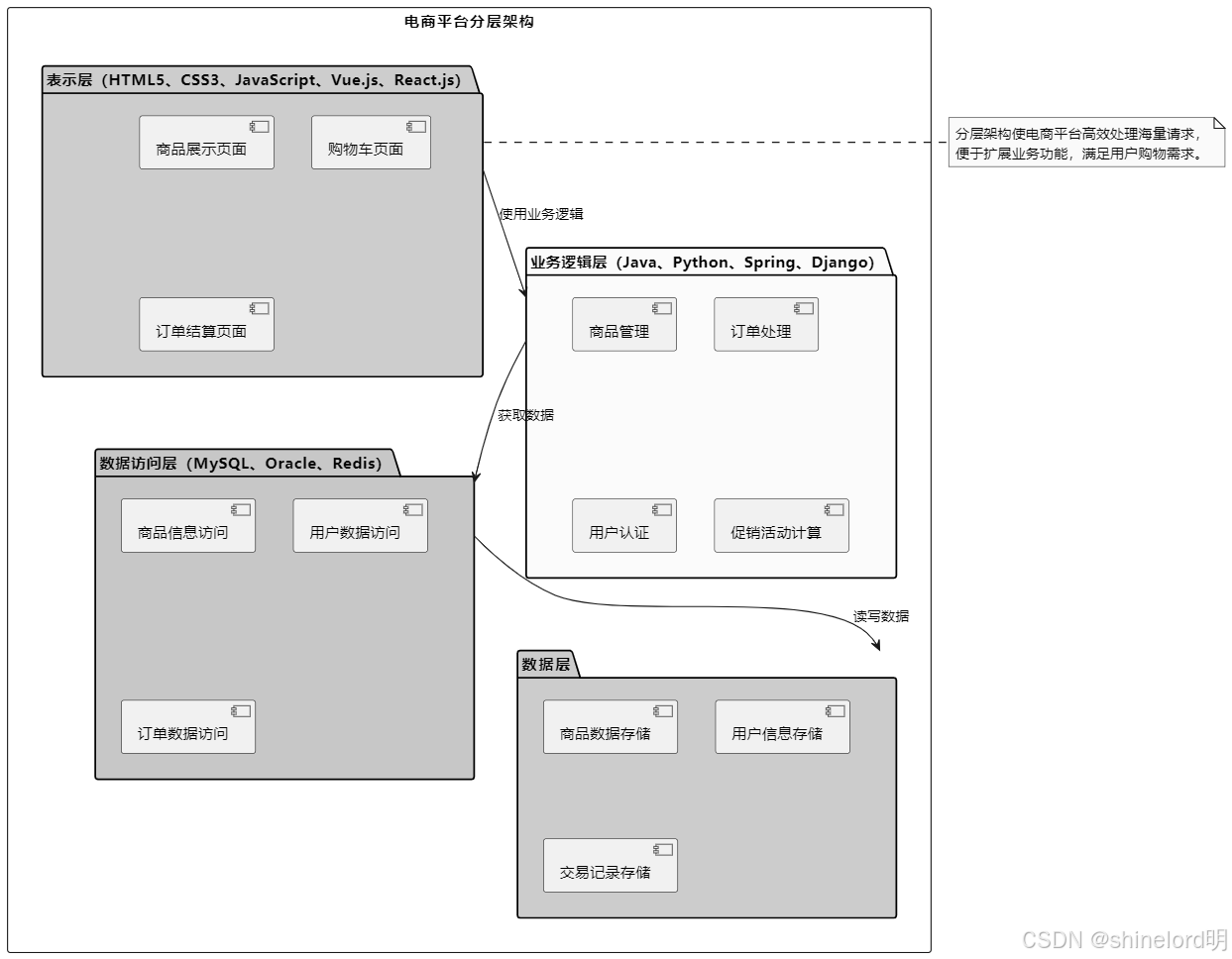

电商平台
以淘宝、京东等电商平台为例，它们广泛采用分层架构。表示层由各类前端页面组成，包括商品展示页面、购物车页面、订单结算页面等，使用 HTML5、CSS3、JavaScript 以及各类前端框架（如 Vue.js、React.js）实现，为用户提供丰富的交互体验。业务逻辑层处理复杂的业务流程，如商品管理、订单处理、用户认证、促销活动计算等，采用 Java、Python 等语言结合 Spring、Django 等框架开发。数据访问层负责与数据库（如 MySQL、Oracle 等关系型数据库以及 Redis 等非关系型数据库）交互，获取商品信息、用户数据、订单数据等。数据层存储大量的商品数据、用户信息、交易记录等，保障数据的持久化和安全性。通过分层架构，电商平台能够高效处理海量用户请求，不断扩展业务功能，满足用户日益增长的购物需求。
企业资源规划（ERP）系统
在企业资源规划系统中，分层架构同样发挥着重要作用。表示层为企业员工提供操作界面，通过 Web 浏览器或客户端应用程序实现，方便员工进行数据录入、查询和业务操作。业务逻辑层涵盖企业的核心业务流程，如财务管理、人力资源管理、供应链管理等，使用 Java EE、.NET 等技术框架实现，确保企业业务规则的正确执行。数据访问层连接企业的各类数据存储，包括关系型数据库、数据仓库等，负责数据的读写操作。数据层存储企业运营过程中产生的大量数据，如财务报表数据、员工信息、库存数据等，为企业决策提供数据支持。分层架构使得 ERP 系统能够适应企业不断变化的业务需求，实现各部门之间的数据共享和业务协同。
八、分层架构整体框架代码举例
一个简单的 Java Web 应用为例，展示分层架构的整体框架代码结构：
表示层（Servlet + JSP 示例）
// 示例Servlet，用于处理用户请求
import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;
@WebServlet("/user")
public class UserServlet extends HttpServlet {
private UserService userService = new UserServiceImpl();
@Override
protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
String userId = request.getParameter("id");
User user = userService.getUserById(Integer.parseInt(userId));
request.setAttribute("user", user);
request.getRequestDispatcher("/user.jsp").forward(request, response);
}
}
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
User Information
User Information
User ID: ${user.id}
User Name: ${user.name}
业务逻辑层
// 用户服务接口
public interface UserService {
User getUserById(int userId);
}
// 用户服务实现类
public class UserServiceImpl implements UserService {
private UserDao userDao = new UserDaoImpl();
@Override
public User getUserById(int userId) {
return userDao.getUserById(userId);
}
}数据访问层
// 用户数据访问接口
public interface UserDao {
User getUserById(int userId);
}
// 用户数据访问实现类，假设使用JDBC连接MySQL数据库
import java.sql.Connection;
import java.sql.PreparedStatement;
import java.sql.ResultSet;
import java.sql.SQLException;
public class UserDaoImpl implements UserDao {
private static final String GET_USER_BY_ID_SQL = "SELECT id, name FROM users WHERE id =?";
@Override
public User getUserById(int userId) {
try (Connection connection = DBUtil.getConnection();
PreparedStatement statement = connection.prepareStatement(GET_USER_BY_ID_SQL)) {
statement.setInt(1, userId);
try (ResultSet resultSet = statement.executeQuery()) {
if (resultSet.next()) {
int id = resultSet.getInt("id");
String name = resultSet.getString("name");
return new User(id, name);
}
}
} catch (SQLException e) {
e.printStackTrace();
}
return null;
}
}数据层（假设使用 MySQL 数据库，通过 JDBC 连接）
// 数据库连接工具类
import java.sql.Connection;
import java.sql.DriverManager;
import java.sql.SQLException;
public class DBUtil {
private static final String URL = "jdbc:mysql://localhost:3306/yourdb";
private static final String USER = "yourusername";
private static final String PASSWORD = "yourpassword";
public static Connection getConnection() throws SQLException {
return DriverManager.getConnection(URL, USER, PASSWORD);
}
}一个简单的分层架构示例，各层之间通过接口进行交互，实现了关注点分离，提高了代码的可维护性和可扩展性。
九、未来发展趋势
与云原生技术融合
随着云计算的普及，分层架构将与云原生技术深度融合。云原生的容器化技术（如 Docker）、编排工具（如 Kubernetes）能够更高效地部署和管理分层架构中的各个层次。各层组件可以以容器形式运行，通过 Kubernetes 进行自动化部署、扩缩容和故障恢复，提高系统的弹性和可用性。例如，在一个基于云的在线教育平台中，将表示层、业务逻辑层和数据访问层的服务分别打包成 Docker 容器，使用 Kubernetes 进行集群管理，能够根据用户访问量的变化自动调整各层服务的实例数量，保障系统的稳定运行。
智能化分层优化
借助人工智能和机器学习技术，未来的分层架构将实现智能化优化。例如，通过对系统运行数据的实时分析，智能算法可以动态调整各层资源分配，提高系统性能。在业务逻辑层，机器学习模型可以预测业务请求的类型和频率，提前优化业务流程；在数据访问层，智能缓存策略可以根据数据的访问模式自动调整缓存内容，减少数据库访问压力。在一个大型互联网广告投放平台中，利用人工智能技术分析用户行为数据，预测广告投放需求，智能调整业务逻辑层的广告投放策略，并优化数据访问层的数据查询和缓存机制，提升广告投放效果和系统响应速度。
面向边缘计算的分层架构演进
随着物联网和边缘计算的发展，分层架构将向边缘侧延伸。在边缘计算场景下，部分业务逻辑和数据处理将在靠近数据源的边缘设备上进行，减少数据传输延迟和网络带宽消耗。分层架构需要重新设计和优化，以适应边缘设备资源有限、网络不稳定等特点。例如，在智能工厂中，生产设备产生的大量数据可以在边缘网关设备上进行初步处理和分析（边缘层），然后将关键数据传输到云端的业务逻辑层和数据层进行进一步处理和存储，通过分层架构的合理设计，实现生产过程的实时监控和智能控制。
对分层架构在某个特定领域的应用，或者对代码示例中的某一层实现有更深入的疑问，欢迎随时提出，我可以进一步展开讲解。
