2024年上半年网络工程师下午真题及答案解析
试题一(20分)
某高校网络拓扑如下图所示，两校区核心（CORE-1、CORE-2），出口防火墙（NGFW-1、NGFW-2）通过校区间光缆互联，配置OSPF实现全校路由收敛，两校区相距40km。两校区默认由本地出口进行互联网访问。
问题1(3分)

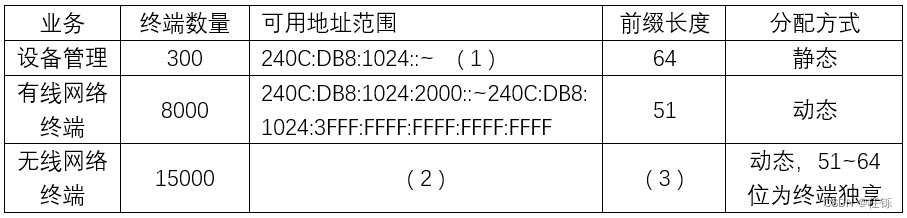

新校区规划以双栈方式部署IPv6网络，分配的IPv6地址为240C:DB8:1024::/49。请将IPv6网络地址规划表补充完整。
问题2(4分)
为实现NGFW-2与NGFW-1、CORE-2正常建立OSPF邻居关系，实现路由全收敛，网络工程师对NGFW-2进行相关配置，请补充完善下列由trust到local的配置。
[NGFW-2] firewall zone trust
[NGFW-2-zone-trust] add interface GigabitEthernet 0/0/1
[NGFW-2-zone-trust] add interface GigabitEthernet 0/0/2
[NGFW-2] security-policy
[NGFW-2-policy-security] rule name policy_1
[NGFW-2-policy-security-rule-policy_1] source zone trust
[NGFW-2-policy-security-rule-policy_1] destination-zone（ 4 ）
[NGFW-2-policy-security-rule-policy_1] source-address（ 5 ）
[NGFW-2-policy-security-rule-policy_1] service protocol（ 6 ）
[NGFW-2-policy-security-rule-policy_1] action（ 7 ）
问题3(4分)
网络工程师收到故障报告，某终端用户可成功获取IP地址，正常访问校内业务，却无法访问Internet。在该终端上路由跟踪测试，可正常至NGFW-2，于是在终端上进行ping 114.114.114.114测试，结果显示“请求超时”，同时在NGFW-2查看到如下会话：
请分析该故障的原因并提出解决措施。
问题4(3分)
网络工程师接到故障报告，某终端用户网络时通时断，无法正常上网。在用户终端上通过命令测试结果如下:
通过上图可以判断网络遭受了( 8 )攻击，为解决该故障，网络工程师在用户电脑上配置了静态ARP绑定，同时在设备( 9 )上配置( 10 )功能。
问题5(6分)
网络工程师配置NGFW-2作为SSL VPN网关，为网络管理员提供安全远程接入，可以随时随地对校园网内网络进行访问和管理。SSL VPN充分利用SSL协议基于数字证书提供的安全机制，为应用层之间的通信建立安全连接。
(1) SSL协议安全机制包括：( 11 )、数据加密、( 12 )。
(2)数据加解密算法主要分为对称密钥算法、非对称密钥算法，请简要描述SSL协议如何利用这两类算法实现数据传输的机密性( 13 )。
(3)网络工程师在配置SSL VPN之前，需要向( 14 )申请证书文件，并将其上传至NGFW-2的指定位置。
试题二(20分)
某单位网络拓扑如下图所示，SW1、SW2为核心层交换机，PC网关配置在核心层，SW3、SW4为接入层交换机，行政部PC划为vlan10，销售部PC划为vlan20。
问题1(4分)
要求实现骨干链路冗余，需要在哪些设备之间增加连线？增加连线后还需要配置什么避免形成二层环路?
问题2(4分)
要求vlan10的网关默认配置在SW1上，vlan20的网关默认配置在SW2上，当SW1或SW2任意一台设备故障后，不影响PC访问网关，请写出配置要点。

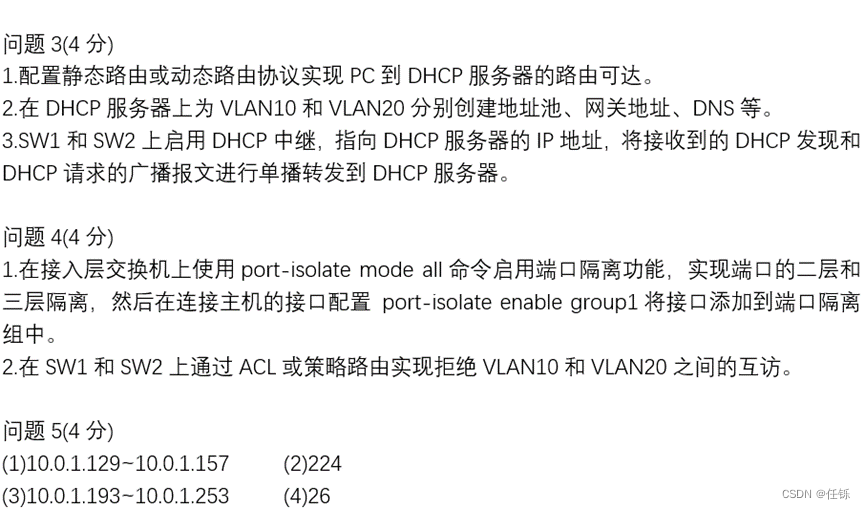

问题3(4分)
要求配置PC能通过DHCP服务器正常获取IP地址，请写出配置要点。
问题4(4分)
为加强终端PC安全防护，要求各PC均不能互访，请写出配置要点。
问题5(4分)
请按照IP地址最小范围规划要求完成下表。
试题三(20分)

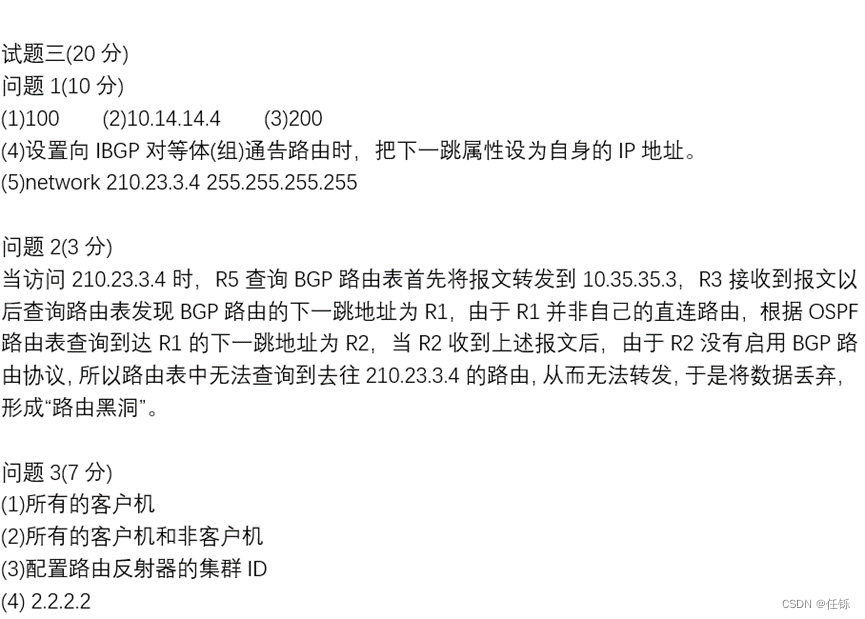

某网络拓扑如下图所示，路由器R1、R2、R3通过OSPF实现网络互通，R1和R3建立iBGP邻居关系，R3和R5建立eBGP邻居关系，R1和R4建立eBGP邻居关系。
问题1(10分)
各路由器IP地址等基本参数已正确配置，且R1、R2、R3之间OSPF邻居关系已建立且完成收敛，在R4配置本地回环Lo0模拟ISP地址210.23.3.4/32，根据要求完成以下配置。
以R1为例配置BGP
[R1] bgp ( 1 )
[R1-bgp] peer ( 2 ) as-number ( 3 ) //与R4建立BGP邻居关系
[R1-bgp] peer 10.14.14.4 enable
……
[R1-bgp] peer 3.3.3.3 next-hop-local //作用是: ( 4 )
在R4将210.23.3.4/32引入BGP
[R4] bgp 200
[R4-bgp] ( 5 ) //将210.23.3.4/32引入BGP
问题2(3分)
上述配置完成后，路由器R5上210.23.3.4/32的路由信息如下图所示，但是却无法ping通210.23.3.4，请分析原因。
问题 3(7 分）
管理员计划采用BGP路由反射功能解决上述问题。BGP路由反射功能需要遵循如下三条规则：
1.从非客户机学到的路由，反射器发布给( 1 )。
2.从客户机学到的路由，反射器发布给 ( 2 ) 。
3.从eBGP邻居学到的路由，反射器发布给所有的非客户机和客户机。
#BGP反射器配置片段，配置R1为反射器、R2为客户端。
……略去R2和R1建立BGP邻居配置
[R1-bgp] reflector cluster-id 12 //该条命令的作用是( 3 )
[R1-bgp] peer ( 4 ) reflect-client

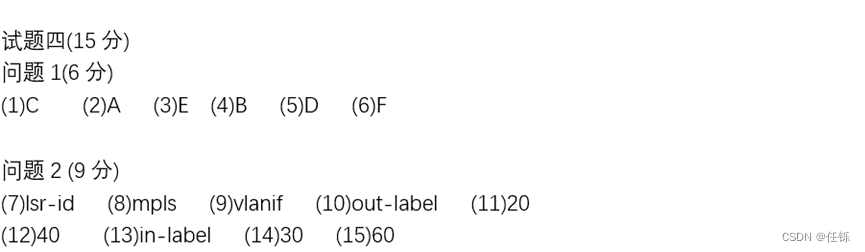

试题四(15分)
某公司计划在骨干网络上建立静态MPLS，以便部署L2 VPN或者L3 VPN业务。其网络拓扑结构如下所示。
问题1(6分)
MPLS基于( 1 )进行转发，进行MPLS标签交换和报文转发的网络设备称为( 2 )，构成MPLS域（MPLSDomain）。位于MPLS域边缘、连接其他网络的LSR称为( 3 )，区域内部的LSR称为核心LSR（CoreLSR）IP报文进入MPLS网络时，MPLS入口设备分析IP报文的内容并为其添加合适的标签，所有MPLS网络中的LSR根据标签转发数据，当该IP报文离开MPLS网络时，标签由出口LER弹出。
IP报文在MPLS网络中经过的路径称为( 4 )，LSP是一个单向路径，与数据流的方向一致。LSP的入口LER称为( 5 )，位于LSP中间的LSR称为中间节点(Transit)；LSP的出口LER称为( 6 )。一条LSP可以有0个、1个或多个中间节点，但有且只有一个入节点和一个出节点。
(1)-(6)备选答案
A.标签交换路由器LSR（LabelSwitchingRouter）
B.标签交换路径LSP（LabelSwitchedPath）
C.标签
D.入节点（Ingress）
E.边缘路由器LER（LabelEdgeRouter）
F.出节点（Egress）
问题2(9分)
上图中，骨干网络中已完成路由协议配置，各个节点之间可以互通。下面是为该网络配置静态MPLS的代码，请将下面的配置代码补充完整。
#使能LSR-1及各接口的MPLS功能
[LSR-1] mpls ( 7 ) 1.1.1.9
[LSR-1] ( 8 )
[LSR-1-mpls] quit
[LSR-1] interface ( 9 ) 100
[LSR-1-Vlanif100] mpls
[LSR-1-Vlanif100] quit
#创建从LSR-1到LSR-3的静态LSP
[LSR-1] static-Isp ingress LSP1 destination 3.3.3.9 32 nexthop 172.16.1.2 ( 10 ) 20
[LSR-2] static-lsp transit LSP1 incoming-interface vanif100 in-label ( 11 ) nexthop 172.16.2.2 out-label ( 12 )
[LSR-3] static-lsp egress LSP1 incoming-interface vlanif200 ( 13 ) 40
#创建从LSR-3到LSR-1静态LSP
[LSR-3] static-lsp ingress LSP2 destination 1.1.1.9 32 nexthop 172.16.2.1 out-label 30
[LSR-2] static-lsp transit LSP2 incoming-interface vanif200 in-label ( 14 ) nexthop 172.16.1.1 out-label ( 15 )
[LSR-1] static-lsp egress LSP2 incoming-interface vlanif100 in-label 60
