ubuntu20.04+PX4+Gazebo+QGC 无人机模拟仿真
一、ubuntu的安装
有关ubuntu的安装以及环境配置 推荐B站上的课程以及对应文档
【Autolabor初级教程】ROS机器人入门_哔哩哔哩_bilibili
第 1 章 ROS概述与环境搭建 · Autolabor-ROS机器人入门课程《ROS理论与实践》零基础教程
二、PX4+gazebo
先下载PX4的代码，用git clone 方式进行
1.git clone源码
git clone https://github.com/PX4/PX4-Autopilot.git --recursive
2.下载PX4并安装依赖
cd PX4-Autopilot
bash ./Tools/setup/ubuntu.sh
3.source，相当于设置环境变量，让系统知晓这个功能包的存在。
source Tools/setup_gazebo.bash $(pwd) $(pwd)/build/px4_sitl_default
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:$(pwd):$(pwd)/Tools/sitl_gazebo
打开终端输入gedit .bashrc。在弹出的txt文件最后一行，加入上述内容。值得注意的是，$(pwd)是要替换成对应的目录路径（PX4固件所在目录），我的路径是 /home/ros-a/PX4-Autopilot（ros-a是我的电脑名字，PX4-Autopilot是默认存放固件的文件夹名字）。于是我的修改内容如下：
source /home/ros-a/PX4-Autopilot/Tools/simulation/gazebo-classic/setup_gazebo.bash /home/ros-a/PX4-Autopilot /home/ros-a/PX4-Autopilot/build/px4_sitl_default
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:/home/ros-a/PX4-Autopilot:/home/ros-a/PX4-Autopilot/Tools/simulation/gazebo-classic/sitl_gazebo-classic
在官网上关于这部分source是没有更新的，我自己在安装时发现setup_gazebo.bash的安装路径是在Tools/simulation/gazebo-classic 下的，所以在输入之前，最好都检查一下自己setup_gazebo.bash的路径在哪里，不要照搬。
4.编译gazebo,编译通过的话最后就会打开gazebo
make px4_sitl_default gazebo5.以后想重新打开gazebo，无需通过以上的步骤直接在终端运行：
roslaunch px4 posix_sitl.launch
三、mavros的安装
mavros能够将ros和mavlink连接起来，实现ROS与无人机（px4）之间的通讯，可以在终端运行下述指令对mavros和其拓展包进行安装，以免后续利用mavros时出错。
sudo apt-get install ros-noetic-mavros ros-noetic-mavros-extras
四、QGC安装

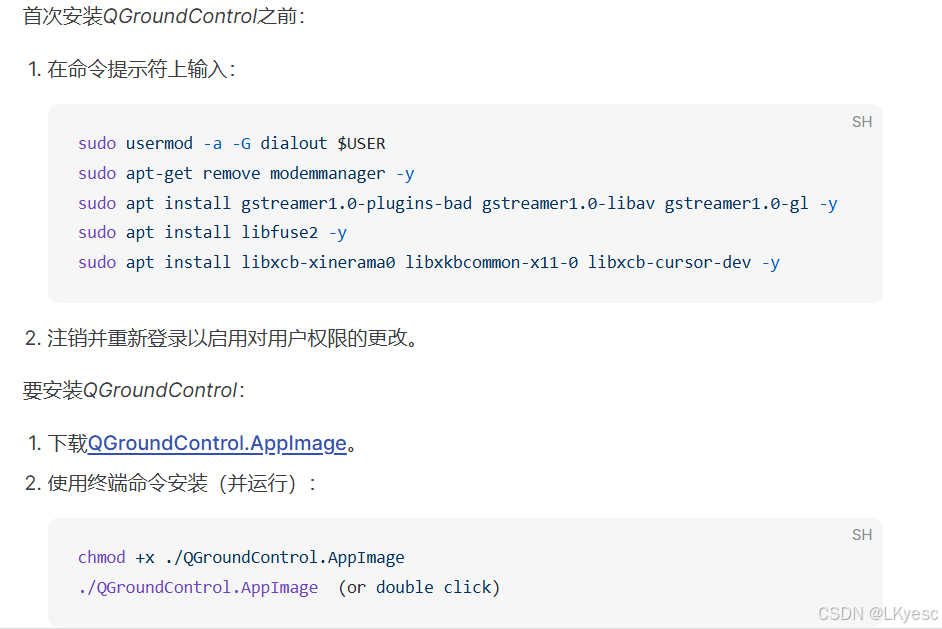

QGC官方的安装路径为 Download and Install | QGC Guide (master)
官方内容写的很清楚，按照步骤来就行
其中的QGroundControl.AppImage要放在你自己命名的电脑名字的文件夹内，再运行终端命令进行安装
如果下次想要打开QGC的话，就在终端运行
./QGroundControl.AppImage

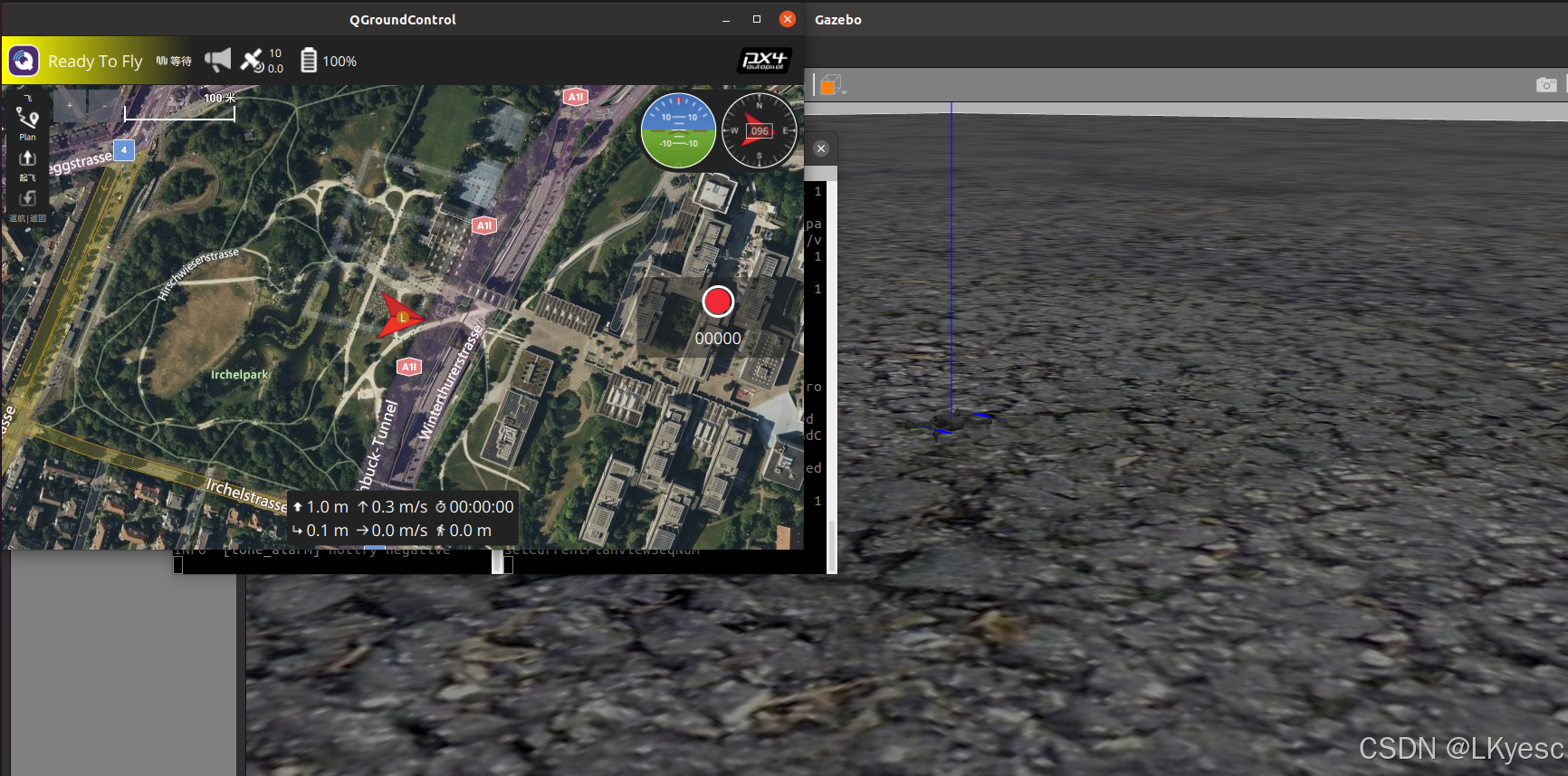

在gazebo里打开QGC后，大致是这样的界面
这时候我们要运行mavros 让QGC能够对无人机进行操控和参数的监视
这里fcu_url 的地址是在我们电脑文件夹 PX4-Autopilot/launch/mavros_posix_sitl.launch
roslaunch mavros px4.launch fcu_url:="udp://:14540@127.0.0.1:14557"
这部分内容可以参考ROS+Gazebo+PX4仿真步骤_gazebo仿真一定要先学ros吗-CSDN博客
如果想要进行多无人机仿真，在终端输入
roslaunch px4 multi_uav_mavros_sitl.launch
同样需要mavros连接到对应无人机的PX4上
可以在 PX4-Autopilot/launch/multi_uav_mavros_sitl.launch中查询和更改
roslaunch mavros px4.launch fcu_url:="udp://:14540@localhost:14580"
roslaunch mavros px4.launch fcu_url:="udp://:14541@localhost:14581"
roslaunch mavros px4.launch fcu_url:="udp://:14542@localhost:14582"
如果想要增加无人机数量，在multi_uav_mavros_sitl.launch中，将这一整块代码复制到最后一组无人机后面 （开头有）
同时新添加的无人机需要对有颜色部分进行修改，例如：
中 将“value”改成对应的无人机编号“3”
中将“default”最后的值改成”14583“或不与其他无人机相同的通信接口
”value“分别改成”14563“ ”456“
修改的部分在下面这篇博客开头讲的比较清楚基于gazebo和mavros实现两台无人机的位姿跟踪实验_gazebo怎么改端口号-CSDN博客
