需求分析

本次毕业设计主要做一个大约300人的医院网络，分为若干部门，包括医院办公室、住院部、门诊部、数据中心、医保打印、医保办公室等。
按照医院部门，我们进行相应的vlan划分，将不同的部门划分到不同的vlan中，通过vlan实现逻辑隔离广播域。
医院需要有1台WEB服务器，1台DNS服务器。其中WEB服务器域名为www.yiyuan.com，需要互联网中所有人都可以访问到。
医院的出口需要实现高可靠性，需要使用MSTP+VRRP+LACP链路聚合
由于医院未配置DHCP服务器，所以我们采用医院内网核心交换机作为DHCP服务器，终端设备作为client端设备，使得内网中每一台主机（除服务器外）都能自动获取IP地址。
医院内网配置OSPF协议实现全网互通，将汇聚交换机和防火墙之间运行OSPF路由协议，防火墙内网口可以学习到内网终端ip地址段，通过OSPF路由协议实现。内网服务器可以学习一个OSPF外部的默认路由，实现访问公网地址。
使用AC+AP的组网方式，配置无线漫游技术。
最终实现医院和医保区域可以实现互访，通过防火墙进行ipsec vpn加密处理。

IP地址划分

拓扑图

相关配置及验证

vlan配置验证

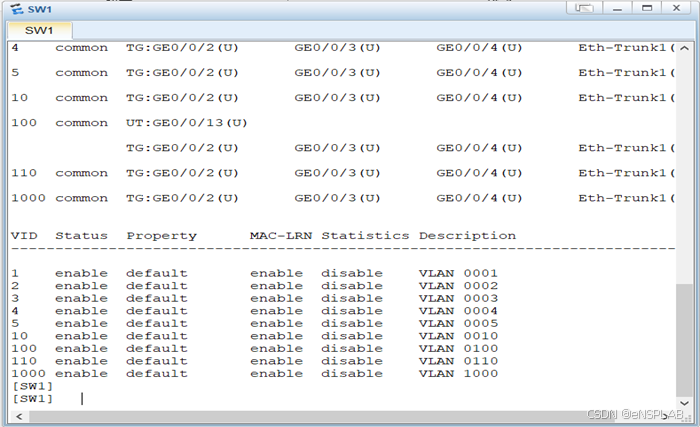

在交换机上创建多个vlan，通过vlan将不同的部门进行划分，具体配置如下所示：

[SW1]vlan batch 2 to 5 10 100 110 1000   // 创建相关vlan信息
[SW2]vlan batch 2 to 5 10 100 110 1000   // 创建相关vlan信息

IP配置验证

在汇聚交换机配置ip地址，保证汇聚交换机能够互相访问，为了后续配置VRRP做铺垫。配置ip地址可以实现汇聚交换机学习不同网段路由条目。

[SW1]interface Vlanif2                  // 进入vlan接口
[SW1-Vlanif2] ip address 192.168.2.253 255.255.255.0  // 配置IP地址信息
[SW1-Vlanif2]interface Vlanif3                 // 进入vlan接口
[SW1-Vlanif3] ip address 192.168.3.253 255.255.255.0// 配置IP地址信息
[SW1-Vlanif3]interface Vlanif4                 // 进入vlan接口
[SW1-Vlanif4] ip address 192.168.4.253 255.255.255.0// 配置IP地址信息
[SW1-Vlanif4]interface Vlanif5                 // 进入vlan接口
[SW1-Vlanif5] ip address 192.168.5.253 255.255.255.0// 配置IP地址信息

生成树配置验证

生成树作用主要是用来防止内网环路的产生，本次毕业设计采用的生成树模式为MSTP生成树协议，进入MSTP生成树配置模式,配置生成树的region名称为"Huawei", 配置生成树的revision级别为1, 在实例1中配置vlan范围为2到3, 在实例2中配置vlan为4,激活此次生成树配置。这些配置指令用于配置MSTP生成树，包括定义region名称、revision级别和实例中的相应vlan范围。最后使用active region-configuration来应用这些配置并使其生效。

[SW1]stp region-configuration
[SW1-mst-region] region-name huawei
[SW1-mst-region] revision-level 1
[SW1-mst-region] instance 1 vlan 2 to 3
[SW1-mst-region] instance 2 vlan 4
[SW1-mst-region] instance 3 vlan 5 10
[SW1-mst-region] active region-configuration
[SW1]stp instance 0 root primary
[SW1]stp instance 1 root primary
[SW1]stp instance 2 root secondary
[SW1]stp instance 3 root primary

DHCP配置验证

在汇集交换机配置DHCP地址池，为下面的终端设备分配相关ip地址，按照部门不通，进行ip地址的分配。终端设备通过自动获取ip地址，访问医院内网网络设备。

[SW1]ip pool daikuan                      // 配置地址池
[SW1-ip-pool-daikuan] gateway-list 192.168.4.254  // 配置网关地址
[SW1-ip-pool-daikuan] network 192.168.4.0 mask 255.255.255.0  // 配置地址段
[SW1-ip-pool-daikuan] excluded-ip-address 192.168.4.252 192.168.4.253  // 去除地址
[SW1-ip-pool-daikuan] dns-list 172.16.200.4   // 配置dns地址

VRRP配置验证

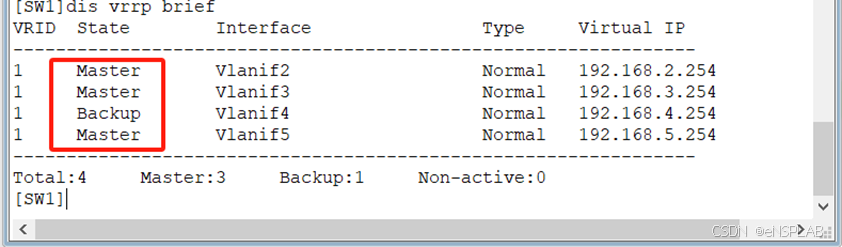

在SW1的vlan2上面配置了一个VRRP虚拟路由标识（VRID）。它指定了第1个VRID，并将虚拟IP地址设置为192.168.2.254。VRRP允许多个路由器组成一个冗余组，该组使用相同的虚拟IP地址来提供冗余的默认网关，再配置VRID为1的优先级。优先级用于确定VRRP组中每个路由器的活跃路由器。较高的优先级表示该路由器更有可能成为活跃路由器，将vlan2的优先级设为110，vlan3、vlan5进行相似配置，使得vlan2，3，5走sw1，vlan4走sw2

[SW1]interface Vlanif2                                  // 进入接口
[SW1-Vlanif2] ip address 192.168.2.253 255.255.255.0  // 配置ip地址
[SW1-Vlanif2] vrrp vrid 1 virtual-ip 192.168.2.254   // 配置虚拟ip地址
[SW1-Vlanif2] vrrp vrid 1 priority 110       // 设置优先级

OSPF配置验证

在交换机上面配置ospf协议，宣告所有网段，使得医院内网各部门能够互相通信，保证内网设备OSPF邻居关系正常，学习路由条目正常

[SW1]ospf 1                             // 配置OSPF进程
[SW1-ospf-1] area 0.0.0.0       // 设置区域0
[SW1-ospf-1-area-0.0.0.0]  network 0.0.0.0 255.255.255.255   // 宣告地址段

防火墙配置验证

在防火墙上将医院内网和外网配置为信任（trust）区域，运营商设为不信任区域（untrust）

[FW1-zone-trust] firewall zone trust               // 设置安全区域trust区域
[FW1-zone-trust] add interface GigabitEthernet1/0/1
[FW1-zone-trust] add interface GigabitEthernet1/0/2
[FW1-zone-trust] add interface GigabitEthernet1/0/3
[FW1-zone-trust] add interface GigabitEthernet1/0/4
[FW1-zone-trust] add interface GigabitEthernet1/0/5
[FW1] firewall zone untrust               // 设置非安全区域untrust区域
[FW1-zone-untrust] add interface GigabitEthernet1/0/0
配置NAT策略使得医院内网能够访问医院服务器，使得医院外网通过地址转换能够访问运营商
[FW1]nat-policy                  // 配置NAT策略信息
[FW1-policy-nat] rule name IPSEC-VPN    // 设置名称
[FW1-policy-nat-rule-IPSEC-VPN]  source-zone trust   // 设置源区域
[FW1-policy-nat-rule-IPSEC-VPN]  destination-zone untrust  // 设置目标区域
[FW1-policy-nat-rule-IPSEC-VPN]  source-address 192.168.0.0 0.0.255.255
[FW1-policy-nat-rule-IPSEC-VPN]  destination-address 172.17.0.0 0.0.255.255
[FW1-policy-nat-rule-IPSEC-VPN]  action no-nat
[FW1-policy-nat-rule-IPSEC-VPN] rule name waiwang
[FW1-policy-nat-rule-waiwang]  source-zone trust
[FW1-policy-nat-rule-waiwang]  destination-zone untrust
[FW1-policy-nat-rule-waiwang]  source-address 10.0.0.0 mask 255.0.0.0
[FW1-policy-nat-rule-waiwang]  action source-nat easy-ip

无线配置验证

为了实现医院内无线用户能够访问公网运营商，在医院内部部署无线AC设备，通过AC设备管控AP下发业务信息，整体配置如下所示

进入WLAN视图：
[AC6605]wlan
创建AP组：
[AC6605-wlan-view]ap-group name ap-group1
创建域管理模板：
[AC6605-wlan-view]regulatory-domain-profile name default
[AC6605-wlan-regulate-domain-default]country-code CN
进入AP组并关联域管理模板：
[AC6605-wlan-view]ap-group name ap-group1
[AC6605-wlan-ap-group-ap-group1]regulatory-domain-profile default
创建CAP-WAP隧道（AC与AP之间的隧道）：
[AC6605]capwap source interface Vlanif 100
配置AP的上线方式和认证方式：
[AC6605]wlan
[AC6605-wlan-view]ap auth-mode mac-auth
[AC6605-wlan-view]ap-id 1 ap-mac 00e0-fcfe-4820
[AC6605-wlan-ap-1]ap-name ap1
[AC6605-wlan-ap-1]ap-group ap-group1
[AC6605-wlan-view]ap-id 2 ap-mac 00e0-fc4c-3630
[AC6605-wlan-ap-2]ap-name ap2
[AC6605-wlan-ap-2]ap-group ap-group1
配置安全模板：
[AC6605]wlan
[AC6605-wlan-view]security-profile name waiwang
[AC6605-wlan-sec-prof-HCIA-WLAN]security wpa-wpa2 psk pass-phrase 12345678 aes
[AC6605-wlan-sec-prof-HCIA-WLAN]quit
配置SSID：
[AC6605-wlan-view]ssid-profile name waiwang
[AC6605-wlan-ssid-prof-HCIA-WLAN]ssid waiwang
[AC6605-wlan-ssid-prof-HCIA-WLAN]quit
配置VAP模板：
[AC6605-wlan-view]vap-profile name waiwang
[AC6605-wlan-vap-prof-HCIA-WLAN]forward-mode direct-forward
[AC6605-wlan-vap-prof-HCIA-WLAN]service-vlan vlan-id 101
[AC6605-wlan-vap-prof-HCIA-WLAN]ssid-profile waiwang
[AC6605-wlan-vap-prof-HCIA-WLAN]security-profile waiwang
[AC6605-wlan-vap-prof-HCIA-WLAN]quit
进入AP组并配置VAP模板：
[AC6605-wlan-view]ap-group name ap-group1
[AC6605-wlan-ap-group-ap-group1]vap-profile waiwang wlan 1 radio all
