ESP32 是乐鑫公司继 ESP8266 后新发布的 MCU，集成了 WiFi 模块和低功耗蓝牙模块，经常应用于物联网相关的项目。本教程将基于 Arduino IDE2.0 以上版本的软件中，搭建一个轻量的 ESP32 Web 服务器。
[!NOTE]
Web 服务器到底是什么，它是如何工作的？
Web 服务器是用于存储和处理网页，并将其提供给 Web 客户端的设备。Web 客户端就是我们在计算机和手机上使用的 Web 浏览器。Web 客户端和 Web 服务器使用称为超文本传输协议 （HTTP） 的特殊协议进行通信。
在此协议中，客户端通过发送针对特定网页的 HTTP 请求来启动对话。然后，服务器会发回该网页的内容，如果找不到，则会发回错误消息（如著名的 404 错误）。
ESP32 的 WiFi 工作模式
ESP32 不仅能够连接到现有的 WiFi 网络并充当 Web 服务器，还可以创建自己的网络，允许其他设备直接连接到它并访问网页。
ESP32 的 WiFi 模块可以在三种模式下运行：Station（STA）模式、软接入点（AP）模式和 STA + AP 模式。
Station（STA）模式

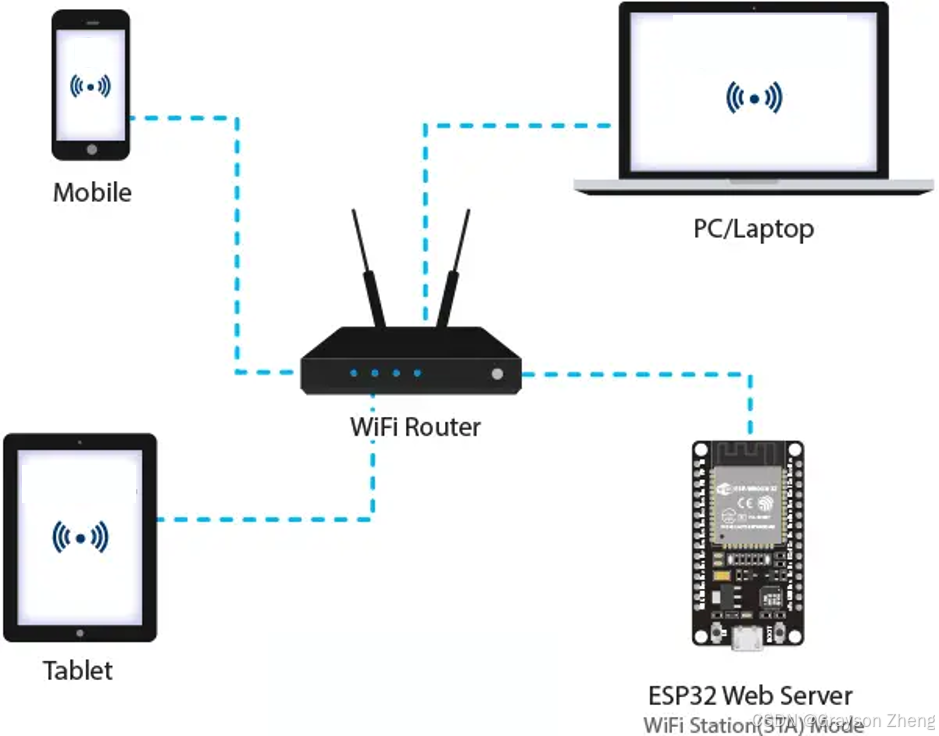

在 Station（STA）模式下，ESP32 连接到现有的 WiFi 网络（由无线路由器创建的网络）。
在 STA 模式下，ESP32 从其连接的无线路由器获取 IP 地址。使用此 IP 地址，它可以设置 Web 服务器并向现有 WiFi 网络上的所有连接设备提供网页。
软接入点（AP）模式
在接入点（AP）模式下，ESP32 会建立自己的 WiFi 网络并充当集线器，就像 WiFi 路由器一样。但是，与 WiFi 路由器不同的是，它没有有线网络的接口。因此，这种操作模式称为软接入点（soft-AP）。此外，不能超过 5 个工作站同时连接到它。
在 AP 模式下，ESP32 会创建一个新的 WiFi 网络，并为其分配一个 SSID（网络名称）和一个 IP 地址。使用此 IP 地址，它可以向所有连接的设备提供网页。
用 ESP32 Web 服务器点灯
将 LED 连接到 ESP32
了解了 Web 服务器工作原理的基础知识，以及 ESP32 可以创建服务器的模式，再学习两个例子学习一下，如何通过 WiFi 进行点灯操作。
我这里使用的是 ESP32-WROOM 单片机，再用两个 220Ω 限流电阻器分别将两个 LED 连接到数字 D4 和 D5，采用的接法是共阴极接法（LED 的负极和 GND 连接，靠 GPIO 输出高电平点亮 LED）。
[!NOTE]
ESP32 只是一个芯片，这个教程适用于任何基于 ESP32 设计的开发板，甚至可以用在 ESP8266 的开发板上。
示例 1 – 在 AP 模式下搭建 ESP32 Web 服务器
本示例代码是基于 Arduino 框架编写的 ESP32 程序，程序中创建了一个无线接入点（Access Point, AP），并在该 AP 模式下运行一个简单的 Web 服务器。用户可以通过连接到 ESP32 创建的 WiFi 网络，并在浏览器中输入 IP 地址来访问 Web 页面，以控制两个 GPIO 引脚上的 LED 状态。
完整的代码已经推送至我的代码仓库，链接在文章结尾，需要的小伙伴可以自取（不会 git 命令的小伙伴，也可以在找我的小助理要代码）。以下是对代码的分段解析：
包含库和定义常量
#include - 引入了 WiFi 和 WebServer 库，用于处理 Wi-Fi 连接和 HTTP 请求。
- 定义了 SSID、密码以及静态 IP 配置信息，用来设置 ESP32 作为无线接入点时的网络参数。
- 创建了一个 WebServer 对象，监听端口 80，这是 HTTP 协议默认使用的端口。
- 定义了两个 LED 所连接的 GPIO 引脚编号以及它们的初始状态。
setup() 函数
void setup()
{
Serial.begin(115200);
pinMode(led_1_pin, OUTPUT);
pinMode(led_2_pin, OUTPUT);
WiFi.softAP(ssid, password);
WiFi.softAPConfig(local_ip, gateway, subnet);
delay(100);
server.on("/", handle_on_connect);
server.on("/LED1On", handle_led_1_turn_on);
server.on("/LED1Off", handle_led_1_turn_off);
server.on("/LED2On", handle_led_2_turn_on);
server.on("/LED2Off", handle_led_2_turn_off);
server.onNotFound(handle_not_found);
server.begin();
Serial.println("HTTP server started");
}
- 初始化串行通信，设置 LED 引脚为输出模式。
- 配置 ESP32 进入软 AP 模式，并设置了静态 IP 配置。
- 设置了 Web 服务器的路由及其对应的处理函数。
- 启动 Web 服务器，并打印一条消息表明服务器已启动。
loop() 函数
void loop()
{
server.handleClient();
if (led_1_status)
digitalWrite(led_1_pin, HIGH);
else
digitalWrite(led_1_pin, LOW);
if (led_2_status)
digitalWrite(led_2_pin, HIGH);
else
digitalWrite(led_2_pin, LOW);
}
- 持续调用
handleClient方法处理客户端请求。 - 根据
led_1_status和led_2_status变量的状态更新 LED 的实际物理状态。
HTTP 请求处理器
void handle_on_connect()
{
led_1_status = LOW;
led_2_status = LOW;
Serial.println("GPIO4 Status: OFF | GPIO5 Status: OFF");
server.send(200, "text/html", send_html(led_1_status, led_2_status));
}
void handle_led_1_turn_on()
{
led_1_status = HIGH;
Serial.println("GPIO4 Status: ON");
server.send(200, "text/html", send_html(true, led_2_status));
}
void handle_led_1_turn_off()
{
led_1_status = LOW;
Serial.println("GPIO4 Status: OFF");
server.send(200, "text/html", send_html(false, led_2_status));
}
void handle_led_2_turn_on()
{
led_2_status = HIGH;
Serial.println("D5 Status: ON");
server.send(200, "text/html", send_html(led_1_status, true));
}
void handle_led_2_turn_off()
{
led_2_status = LOW;
Serial.println("GPIO5 Status: OFF");
server.send(200, "text/html", send_html(led_1_status, false));
}
void handle_not_found()
{
server.send(404, "text/plain", "Not found");
}
- 这些函数定义了当接收到特定 HTTP 请求时应执行的操作，例如打开或关闭 LED，并发送相应的 HTML 响应给客户端。
HTML 生成函数 send_html
String send_html(uint8_t led_1_stat, uint8_t led_2_stat)
{
String ptr = "
";
ptr += "
";
ptr += "LED Control
";
ptr += "
";
ptr += "
";
ptr += "
";
ptr += "ESP32 Web Server
";
ptr += "Using Access Point(AP) Mode
";
if (led_1_stat)
ptr += "LED1 Status: ON
OFF
";
else
ptr += "LED1 Status: OFF
ON
";
if (led_2_stat)
ptr += "LED2 Status: ON
OFF
";
else
ptr += "LED2 Status: OFF
ON
";
ptr += "
";
ptr += "
";
ptr += "
";
ptr += "
";
return ptr;
}
- 该函数构建并返回一个包含当前 LED 状态的 HTML 页面，用户可以通过这个页面与 ESP32 进行交互，控制 LED 的开关。
连接 ESP32 Web 服务器并访问
把程序下载至 ESP32 后，Web 服务器就启动了，这时可以用一部可以连接到 WiFi 的手机、平板电脑或电脑等设备，搜索一个 WiFi 名为 “ESP32” 的网络。如下图所示，我使用的是小米 11：
输入预设的密码 ：12345678
连接成功后，如下图。这里提醒一下，因为 ESP32 确实没有接入互联网，没办法访问外界的网络，不过这不影响我们加下来的操作。小米手机在检测到当前的 WiFi 无法访问互联网的时候，会弹出提示窗口，选择 “保持连接” 即可。其他手机不知是否有类似的提示，选择类似的操作即可。
如何打开浏览器，在地址栏输入预设的 “192.168.1.1”，然后进入即可实现点灯的操作。如果能看到如下图一样的界面，就证明实验成功了。
整个操作过程，会在串口有对应的输出，可以通过串口进行对应的调试：
具体操作，如视频所示：
ESP32 Web 服务器
示例 2 – 在 WiFi STA 模式下搭建 ESP32 Web 服务器
本示例代码同样也是基于 Arduino 框架编写的 ESP32 程序，用于创建一个 Web 服务器，该服务器连接到现有的 WiFi 网络（Station 模式），并提供了一个简单的 Web 界面来控制两个 GPIO 引脚上的 LED。
完整的代码与上一个示例放在同一个仓库，已经推送至我的代码仓库（链接在文章结尾），需要的小伙伴可以自取（不会 git 命令的小伙伴，也可以在找我的小助理要代码）。
由于大部分代码与示例 1 相同，所以接下来的代码解析只说明代码修改的部分，以下是对代码的分段解析：
包含库和定义常量
#include 引入了 WiFi 库和 WebServer 库，还有两个 LED 所连接的 GPIO 引脚编号以及它们的初始状态这些代码不变。修改的地方：
- 定义了要连接的 WiFi 网络的 SSID 和密码，这部分不要照抄，写自己家里的 WiFi 或者热点网络。
- 由于是 STA 模式，静态 IP 配置信息是不需要配置的，所以这里把 AP 模式的配置静态 IP 的代码注释（删除也行）。
setup() 函数
void setup()
{
Serial.begin(115200);
pinMode(led_1_pin, OUTPUT);
pinMode(led_2_pin, OUTPUT);
delay(100);
Serial.print("Connecting to ");
Serial.println(ssid);
//connect to your local wi-fi network
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected..!");
Serial.print("Got IP: "); Serial.println(WiFi.localIP());
server.on("/", handle_on_connect);
server.on("/LED1On", handle_led_1_turn_on);
server.on("/LED1Off", handle_led_1_turn_off);
server.on("/LED2On", handle_led_2_turn_on);
server.on("/LED2Off", handle_led_2_turn_off);
server.onNotFound(handle_not_found);
server.begin();
Serial.println("HTTP server started");
}
初始化串行通信、设置 LED 引脚为输出模式、设置 Web 服务器的路由及其对应的处理函数等不变，去掉之前 AP 模式用到的 IP 配置。改为：
- 每 500 毫秒尝试一次连接到指定的 WiFi 网络
- 成功连接后，打印出分配给 ESP32 的本地 IP 地址。
HTML 生成函数 send_html
String send_html(uint8_t led_1_stat, uint8_t led_2_stat)
{
...
ptr += "
";
ptr += "
";
ptr += "ESP32 Web Server
";
ptr += "Using Station(STA) Mode
"; // 修改此行
if (led_1_stat)
ptr += "LED1 Status: ON
OFF
";
...
}
send_html 函数只修改了一行，把 ptr += " 修改为 Using Access Point(AP) Mode
";ptr += "。Using Station(STA) Mode
";
连接 ESP32 Web 服务器并访问

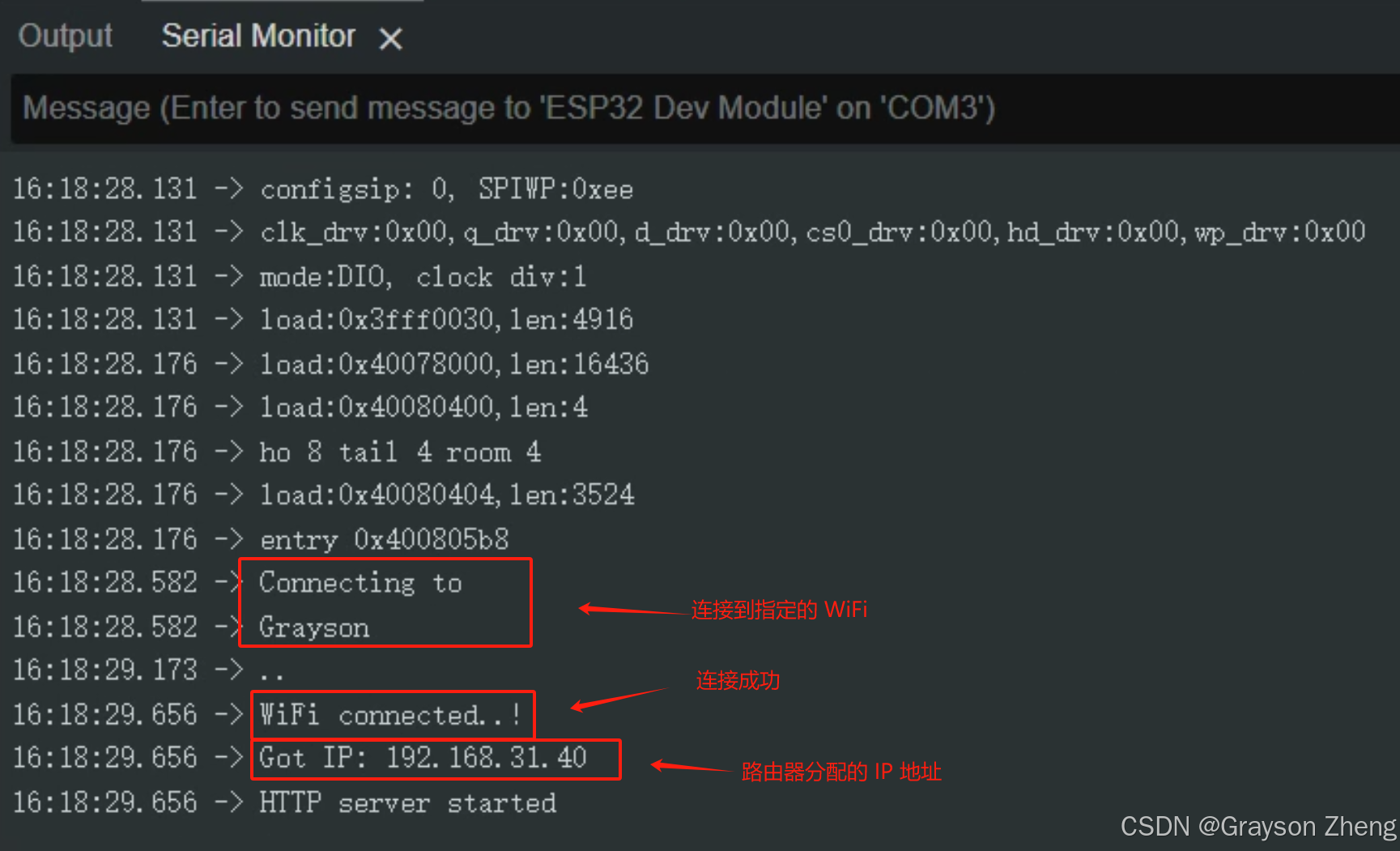

把程序下载至 ESP32 后，Web 服务器就启动了。我们先打开 Arduino IDE 自带的串口监视器，设置波特率为 115200bps，再按一下开发板上的复位按钮（Reset），稍等一会就可以在串口监视器中看到打印信息：
打开连接到同一个 WiFi 的手机、平板电脑或电脑的浏览器，输入分配给 ESP32 Web 服务器的 IP 地址，就可以进行点灯操作了。操作过程同样会有串口的调试信息打印出来，具体过程如下：
ESP32
代码链接
GitHub：zhengxinyu13/Simple_ESP32_Web_Server
Gitee：Grayson_Zheng/Simple_ESP32_Web_Server
GitCode：Simple_ESP32_Web_Server - GitCode
