DeepSeek+Mermaid：轻松实现可视化图表自动化生成（附实战演练）
目录
- 一、引言：AI 与图表的梦幻联动
- 二、DeepSeek：大语言模型新星崛起
- 2.1 DeepSeek 全面剖析
- 2.2 多场景应用示例
- 2.2.1 文本生成
- 2.2.2 代码编写
- 三、Mermaid：代码式图表绘制专家
- 3.1 Mermaid 基础探秘
- 3.2 语法与图表类型详解
- 3.2.1 流程图（Flowchart）
- 3.2.2 时序图（Sequence Diagram）
- 3.2.3 甘特图（Gantt Chart）
- 3.3 实际案例展示
- 四、DeepSeek 与 Mermaid 融合实操
- 4.1 结合原理与优势
- 4.2 操作步骤全解析
- 4.3 常见问题与解决方案
- 五、实战演练：具体项目应用
- 5.1 项目背景介绍
- 5.2 DeepSeek 与 Mermaid 协同流程
- 5.2.1 需求分析阶段
- 5.2.2 设计阶段
- 5.2.3 实现阶段
- 5.2.4 验证阶段
- 5.3 成果展示与总结
- 六、未来展望与技术拓展
- 6.1 技术发展趋势预测
- 6.2 相关技术拓展与延伸
- 七、结语：开启高效技术之旅
一、引言：AI 与图表的梦幻联动
在数字化浪潮奔涌的当下，人工智能（AI）已成为推动各领域变革的核心力量。其中，DeepSeek 作为 AI 领域的后起之秀，以其强大的语言理解与生成能力，为自然语言处理带来了新的突破，广泛应用于智能客服、内容创作、数据分析等诸多场景 ，助力企业和开发者提升效率、创新应用。
而 Mermaid，作为一款基于文本的开源图表绘制工具，宛如一把神奇的画笔，能将简洁的文本描述转化为精美的流程图、序列图、甘特图等。在技术文档撰写、项目管理、系统设计等工作里，Mermaid 凭借其轻量级、易集成、语法简洁的特性，成为众多开发者和团队不可或缺的可视化利器，极大地提高了沟通效率与协作效果。
当 DeepSeek 的智能语言处理能力与 Mermaid 的可视化表达能力相遇，就如同开启了一场梦幻联动。DeepSeek 能够理解复杂的自然语言指令，生成对应的 Mermaid 代码，而 Mermaid 则将这些代码转化为直观清晰的图表，两者相辅相成，为我们提供了一种从想法到图表的高效实现途径，让数据和逻辑的呈现变得前所未有的简单。本文将深入探索 DeepSeek 与 Mermaid 结合的全攻略，带你领略这对组合的强大魅力。
二、DeepSeek：大语言模型新星崛起
2.1 DeepSeek 全面剖析
DeepSeek 是杭州深度求索人工智能基础技术研究有限公司开发的大语言模型，于 2023 年崭露头角，背后有着知名量化资管巨头幻方量化的支持，自成立之初便备受瞩目。公司汇聚了众多人工智能领域的专业人才，专注于大语言模型的研发与创新，致力于推动自然语言处理技术的发展与应用。
在其发展历程中，2023 年 11 月发布首个开源代码大模型 DeepSeek Coder，支持多种编程语言的代码生成、调试和数据分析任务，为开发者提供了高效的代码编写辅助工具。同年 11 月底，推出参数规模达 670 亿的通用大模型 DeepSeek LLM，涵盖 7B 和 67B 的 base 及 chat 版本，正式进军通用语言模型领域，可实现文本生成、问答等多种自然语言处理任务。随后在 2024 年 5 月，发布第二代开源混合专家（MoE）模型 DeepSeek-V2，总参数达 2360 亿，推理成本降至每百万 token 仅 1 元人民币 ，以其高性能和低成本的优势在大语言模型领域引起广泛关注。2024 年 12 月发布的 DeepSeek-V3，总参数达 6710 亿，采用创新的 MoE 架构和 FP8 混合精度训练，训练成本仅为 557.6 万美元，再次展现了其在模型性能和成本控制方面的卓越能力。到了 2025 年 1 月，新一代推理模型 DeepSeek-R1 发布，性能与 OpenAI 的 o1 正式版持平，并开源供全球开发者使用和改进。
DeepSeek 的独特优势在于其创新的技术架构和高效的训练方法。它采用的混合专家（MoE）架构，通过智能分布计算，将计算量降到极限，同时保持了模型的高性能。例如，DeepSeek-V3 的 MoE 架构中每个输入只激活部分参数，大大降低了计算成本。此外，多头潜在注意力（MLA）机制的引入，通过低秩联合压缩机制，将 Key-Value 矩阵压缩为低维潜在向量，显著减少了内存占用，提升了模型的运行效率。在训练过程中，DeepSeek 采用的 FP8 混合精度训练框架，首次验证了在极大规模模型上进行 FP8 训练的可行性和有效性，降低了训练成本，提高了训练速度。这些技术创新使得 DeepSeek 在大语言模型领域脱颖而出，为用户提供了高效、强大的语言处理能力。
2.2 多场景应用示例
2.2.1 文本生成
在内容创作领域，DeepSeek 展现出了强大的实力。例如，某自媒体创作者在撰写科技类文章时，利用 DeepSeek 生成文章大纲和内容要点。创作者只需输入主题 “人工智能在医疗领域的应用前景”，DeepSeek 就能迅速生成包含人工智能在疾病诊断、药物研发、远程医疗等方面应用的详细大纲，并对每个要点进行简要阐述，为创作者提供了丰富的思路和素材。在小说创作方面，DeepSeek 也能发挥作用。作家可以给出故事背景、人物设定和情节走向等提示，DeepSeek 便能生成精彩的小说片段，帮助作家克服创作灵感枯竭的难题，提高创作效率。
2.2.2 代码编写
对于开发者而言，DeepSeek 是一款不可多得的代码编写助手。以 Python 语言为例，当开发者需要实现一个复杂的数据分析功能，如对大量销售数据进行统计分析并生成可视化图表时，只需向 DeepSeek 描述需求：“使用 Python 的 pandas 和 matplotlib 库，对一个包含销售日期、产品名称、销售额的 CSV 文件进行分析，计算每个月的销售总额，并生成柱状图展示销售趋势”，DeepSeek 就能快速生成完整的代码。以下是 DeepSeek 可能输出的示例代码：
python
import pandas as pd
import matplotlib.pyplot as plt
# 读取CSV文件
data = pd.read_csv('sales_data.csv')
# 将销售日期转换为datetime类型
data['销售日期'] = pd.to_datetime(data['销售日期'])
# 提取月份并计算每个月的销售总额
data['月份'] = data['销售日期'].dt.to_period('M')
monthly_sales = data.groupby('月份')['销售额'].sum().reset_index()
# 生成柱状图
plt.figure(figsize=(10, 6))
plt.bar(monthly_sales['月份'].astype(str), monthly_sales['销售额'])
plt.xlabel('月份')
plt.ylabel('销售总额')
plt.title('每月销售趋势')
plt.xticks(rotation=45)
plt.tight_layout()
plt.show()
不仅如此，当代码出现错误时，DeepSeek 还能根据错误提示信息，准确分析出错误原因并提供修改建议。例如，若代码中pd.read_csv(‘sales_data.csv’)读取的文件路径错误，导致FileNotFoundError报错，DeepSeek 会提示检查文件路径是否正确，并建议通过绝对路径或相对路径的方式，确保文件存在且路径无误。这种即时的错误诊断与修复指导，大大提高了代码编写和调试的效率。
在团队协作开发项目中，DeepSeek 可以帮助新成员快速理解复杂的代码逻辑和项目架构。新成员只需将代码片段和相关问题提交给 DeepSeek，就能获取详细的代码解释和功能说明。例如，对于项目中使用的设计模式代码，DeepSeek 会从模式的定义、应用场景、代码实现细节等方面进行解析，辅助新成员快速掌握核心代码逻辑，加速项目上手进程，提升团队整体开发效率。
三、Mermaid：代码式图表绘制专家
3.1 Mermaid 基础探秘
Mermaid 是一个基于 JavaScript 的开源图表绘制工具，它允许用户使用受 Markdown 启发的文本定义来动态创建和修改图表 。其核心特点在于简洁的文本语法，让图表的创建如同编写代码一般直观。与传统绘图工具相比，Mermaid 无需复杂的图形化操作界面，通过简单的文本描述就能生成各类图表，大大降低了图表制作的门槛和成本。
Mermaid 的应用场景极为广泛。在软件开发领域，它可用于绘制软件架构图、流程图，帮助开发团队清晰地理解系统结构和业务流程，提高开发效率和协作效果。在项目管理中，甘特图和任务流程图能直观展示项目进度和任务分配，便于项目经理把控项目节奏，及时发现和解决问题。在学术研究和教学领域，Mermaid 生成的图表可用于演示文稿、学术论文，使复杂的理论和概念更加易于理解和解释。
3.2 语法与图表类型详解
Mermaid 支持多种图表类型，每种图表都有其独特的语法规则。
3.2.1 流程图（Flowchart）
流程图用于表示流程或过程中的步骤，是 Mermaid 中最常用的图表类型之一。其基本语法以graph关键字开头，后跟表示图表方向的标识符，如TD（从上到下）、TB（同 TD）、BT（从下到上）、RL（从右到左）、LR（从左到右）。例如，下面是一个简单的用户登录流程图：
graph TD;
A[用户输入用户名和密码] --> B{验证用户信息};
B -- 成功 --> C[登录成功，进入系统];
B -- 失败 --> D[提示错误信息，重新登录];
在这个示例中，A、B、C、D是节点，用方括号[]表示，其中B是一个菱形节点，用于表示判断条件，用花括号{}表示。节点之间的箭头–>表示流程的方向，箭头上的文字描述了流程的具体情况。图示如下：
3.2.2 时序图（Sequence Diagram）

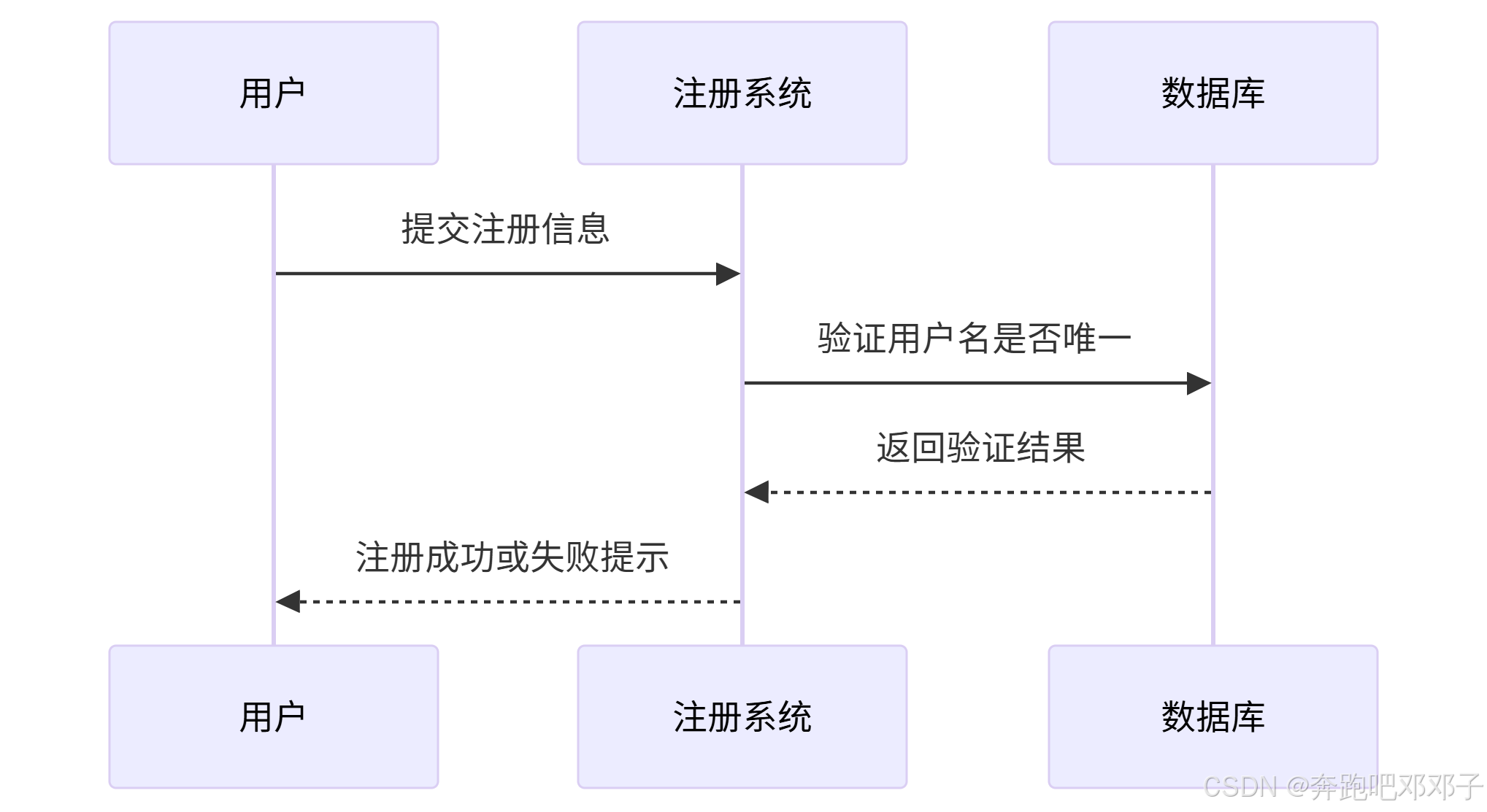

时序图用于展示对象之间的交互，通过sequenceDiagram关键字创建。在时序图中，participant关键字用于定义参与交互的对象，箭头表示消息的传递方向，消息内容写在箭头旁边。例如，一个简单的用户注册时序图如下：
sequenceDiagram
participant 用户
participant 注册系统
participant 数据库
用户 ->> 注册系统: 提交注册信息
注册系统 ->> 数据库: 验证用户名是否唯一
数据库 -->> 注册系统: 返回验证结果
注册系统 -->> 用户: 注册成功或失败提示
在这个例子中，用户、注册系统和数据库是参与交互的对象，->>表示单向消息传递，–>>表示返回消息。通过时序图，可以清晰地看到用户注册过程中各个对象之间的消息传递和交互顺序。图示如下：
3.2.3 甘特图（Gantt Chart）

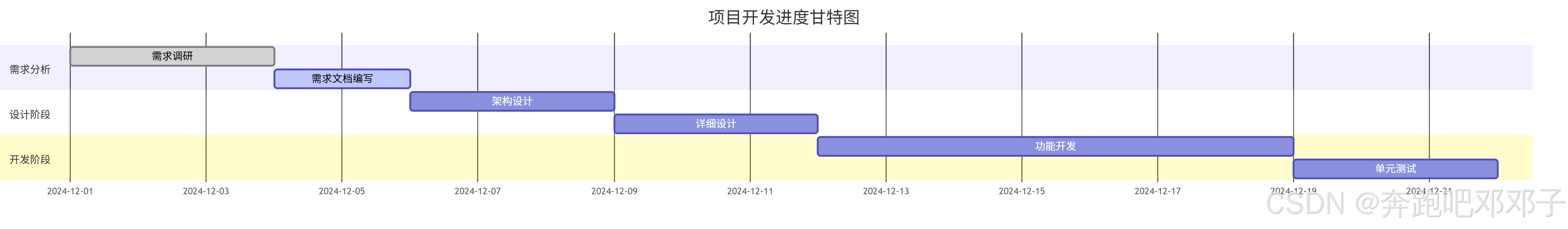

甘特图在项目管理中用于展示任务的进度和时间安排，通过gantt关键字创建。在甘特图中，使用section关键字定义任务分组，每个任务由任务名称、状态（可选）、任务描述（可选）、开始时间和持续时间组成。例如，一个简单的项目开发甘特图如下：
gantt
dateFormat YYYY-MM-DD
title 项目开发进度甘特图
section 需求分析
需求调研 :done, des1, 2024-12-01, 3d
需求文档编写 :active, des2, after des1, 2d
section 设计阶段
架构设计 :des3, after des2, 3d
详细设计 :des4, after des3, 3d
section 开发阶段
功能开发 :des5, after des4, 7d
单元测试 :des6, after des5, 3d
在这个甘特图中，dateFormat指定了日期格式，title定义了甘特图的标题。每个任务都有明确的开始时间和持续时间，done表示任务已完成，active表示任务正在进行中，after关键字用于指定任务之间的依赖关系。通过甘特图，可以直观地了解项目各个阶段任务的时间安排和进度情况。图示如下：
3.3 实际案例展示

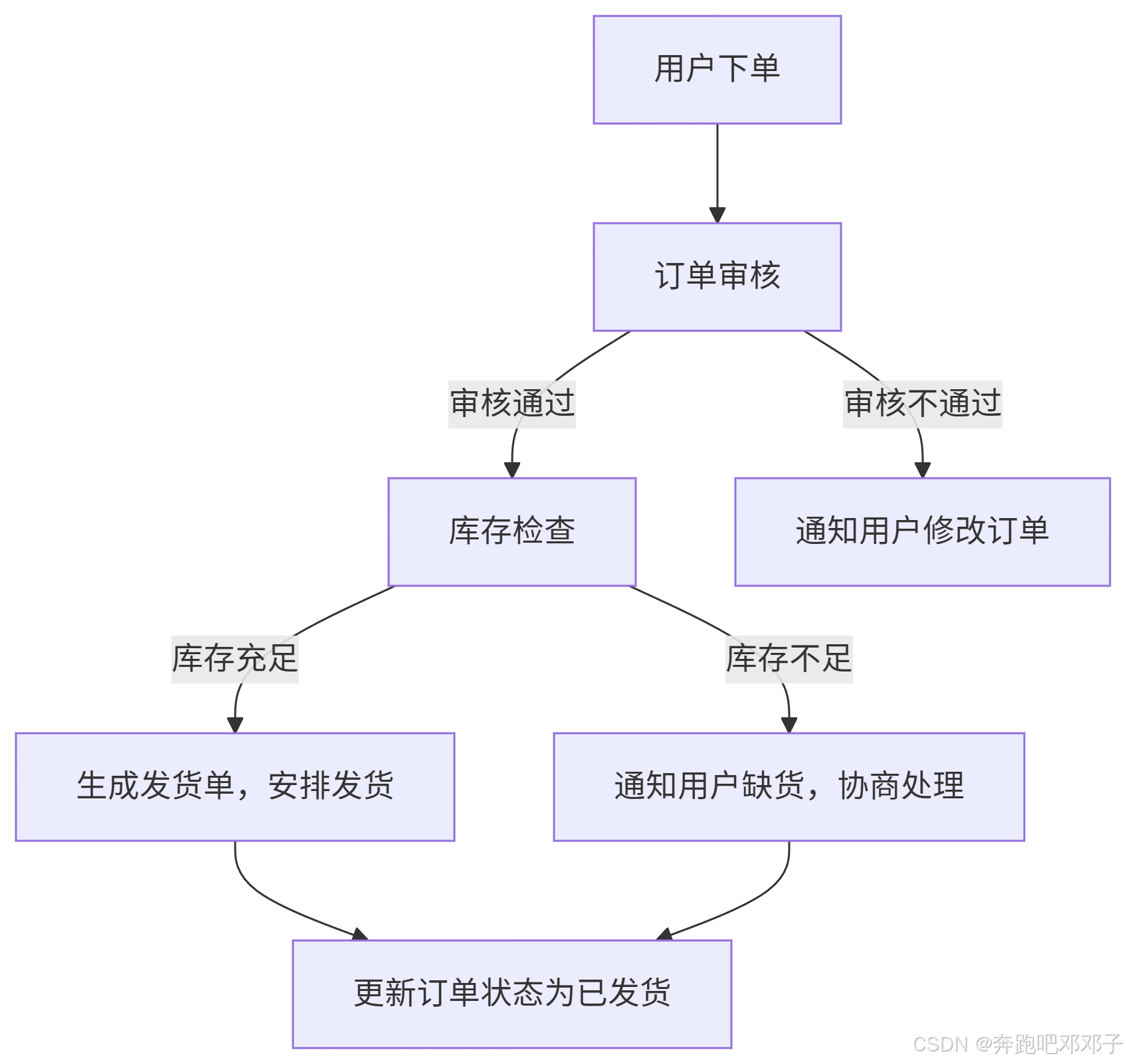

以一个电商订单处理系统为例，展示 Mermaid 在实际项目中的应用。首先，使用 Mermaid 绘制订单处理流程图，帮助开发团队理解订单从下单到发货的整个流程。代码如下：
graph TD;
A[用户下单] --> B[订单审核];
B -- 审核通过 --> C[库存检查];
B -- 审核不通过 --> D[通知用户修改订单];
C -- 库存充足 --> E[生成发货单，安排发货];
C -- 库存不足 --> F[通知用户缺货，协商处理];
E --> G[更新订单状态为已发货];
F --> G;
通过这个流程图，团队成员可以清晰地看到订单处理的各个环节和可能出现的分支情况，有助于在开发过程中准确把握业务逻辑，提高开发效率。图示如下：

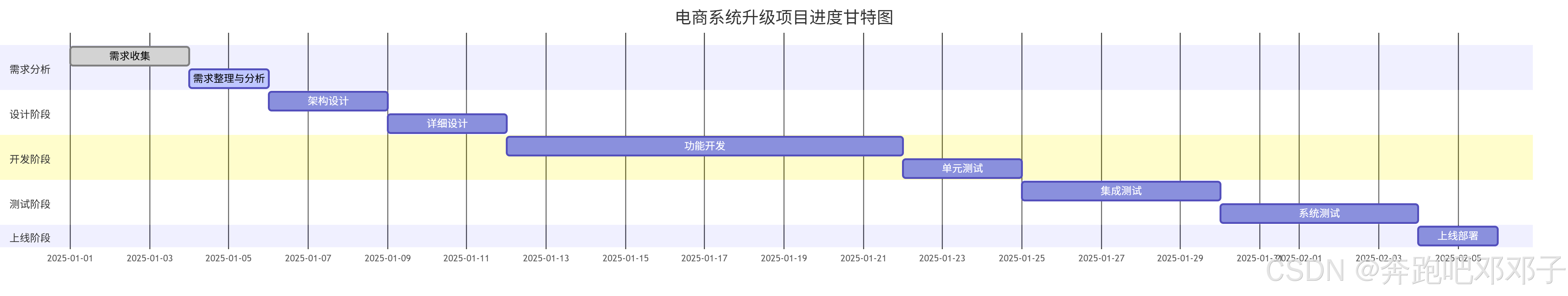

在项目进度管理方面，使用 Mermaid 绘制甘特图来跟踪项目进度。假设一个电商系统升级项目，包括需求分析、设计、开发、测试和上线等阶段，甘特图代码如下：
gantt
dateFormat YYYY-MM-DD
title 电商系统升级项目进度甘特图
section 需求分析
需求收集 :done, des1, 2025-01-01, 3d
需求整理与分析 :active, des2, after des1, 2d
section 设计阶段
架构设计 :des3, after des2, 3d
详细设计 :des4, after des3, 3d
section 开发阶段
功能开发 :des5, after des4, 10d
单元测试 :des6, after des5, 3d
section 测试阶段
集成测试 :des7, after des6, 5d
系统测试 :des8, after des7, 5d
section 上线阶段
上线部署 :des9, after des8, 2d
通过这个甘特图，项目团队可以直观地看到每个阶段任务的时间安排和进度，及时发现进度滞后的任务并采取相应措施，确保项目按时交付。图示如下：
四、DeepSeek 与 Mermaid 融合实操
4.1 结合原理与优势
DeepSeek 与 Mermaid 的结合，本质上是自然语言处理与可视化技术的深度融合。DeepSeek 凭借其强大的大语言模型能力，能够理解人类自然语言中的复杂逻辑和语义信息。当用户向 DeepSeek 描述图表需求时，它会对这些自然语言进行解析、理解和分析，将其转化为符合 Mermaid 语法规则的代码。例如，用户描述 “我想要一个展示公司组织架构的图表，包括管理层、各个部门以及部门下的主要岗位”，DeepSeek 会理解其中的层级关系、组成部分等信息，并生成对应的 Mermaid 代码，以清晰地表达出组织架构的结构和关系。
而 Mermaid 则负责将 DeepSeek 生成的代码渲染成直观、可视化的图表。它通过对 Mermaid 语法的解析和处理，将代码中的节点、关系、属性等信息转化为图形元素，如矩形表示节点、箭头表示关系等，从而呈现出用户所期望的图表样式。这种结合方式带来了诸多显著优势。
在提高工作效率方面，传统的图表绘制方式需要用户手动绘制每个图形元素，调整位置、大小和样式，过程繁琐且耗时。而使用 DeepSeek 与 Mermaid 的组合，用户只需用自然语言描述图表需求，即可快速生成图表，大大缩短了图表制作的时间。
以制作一个项目开发流程图为例，传统方式可能需要花费数小时，而通过这种智能组合，仅需几分钟即可完成，效率提升数倍。在优化图表绘制流程上，这种结合避免了用户对复杂绘图工具的学习成本和操作难度。用户无需掌握专业的绘图技巧和工具使用方法，只需熟悉简单的自然语言表达，就能轻松创建各种类型的图表，降低了图表制作的门槛，使更多人能够高效地进行图表绘制，提升了工作的便捷性和流畅性。
4.2 操作步骤全解析
使用 DeepSeek 生成 Mermaid 语法并转换为图表，可按照以下详细步骤进行操作：
- 明确图表需求：在开始操作前，用户需要清晰地梳理自己想要创建的图表类型（如流程图、时序图、甘特图等）以及图表所表达的具体内容和逻辑关系。例如，若要创建一个电商订单处理流程的流程图，需要明确订单从下单到发货过程中各个环节的先后顺序、判断条件和可能的分支情况。
- 与 DeepSeek 交互：打开 DeepSeek 的交互界面（可以是网页版或客户端），在输入框中准确、详细地描述图表需求。描述时应尽量使用简洁明了的语言，包含关键信息和细节。例如：“请用 Mermaid 语法生成一个电商订单处理流程的流程图，流程包括用户下单、订单审核、库存检查、生成发货单、发货以及各个环节可能出现的分支情况，如订单审核不通过返回修改，库存不足通知用户等”。在提问时，可勾选 “深度思考” 选项，以获取更准确、详细的回答。如果涉及相关数据，建议将数据存放在 Excel 中，通过附件上传的方式提供给 DeepSeek，能使生成的结果更加精准 。
- 获取 Mermaid 代码：DeepSeek 接收到用户的需求后，会进行分析和处理，生成对应的 Mermaid 代码。用户在交互界面中查看生成的代码，仔细检查代码是否符合自己的需求和预期。若代码存在问题或与需求不符，可进一步与 DeepSeek 沟通，补充或修改需求描述，重新生成代码。
- 选择图表渲染工具：将 DeepSeek 生成的 Mermaid 代码复制到支持 Mermaid 语法渲染的工具中。常见的工具包括 Mermaid Live Editor（在线编辑器，网址为https://mermaid-js.github.io/mermaid-live-editor/ ）、draw.io（功能强大的在线绘图工具，网址为https://app.diagrams.net/ ）以及一些支持 Mermaid 插件的 Markdown 编辑器（如 Obsidian 等）。以 Mermaid Live Editor 为例，打开该网站后，在编辑区域粘贴 Mermaid 代码，即可实时预览生成的图表效果。
- 调整和优化图表：在渲染工具中，根据实际需求对图表进行调整和优化。例如，修改节点的样式（颜色、形状、大小等）、调整箭头的样式和方向、添加注释和说明等，以使图表更加清晰、美观、易于理解。在 Mermaid Live Editor 中，可通过在代码中添加特定的样式属性来实现对图表的个性化设置。
- 保存和使用图表：完成图表的调整和优化后，将图表保存为所需的格式，如 PNG、SVG、PDF 等，以便在文档、报告、演示文稿等中使用。在 Mermaid Live Editor 中，可点击界面上的 “下载” 按钮，选择相应的格式进行保存。
4.3 常见问题与解决方案
在使用 DeepSeek 与 Mermaid 结合生成图表的过程中，可能会遇到以下一些常见问题及对应的解决方案：
- 语法错误：
-
- 问题表现：DeepSeek 生成的 Mermaid 代码存在语法错误，导致图表无法正确渲染，在渲染工具中显示错误提示信息。
-
- 解决方案：仔细检查 Mermaid 代码，查看是否存在拼写错误、标点符号错误、语法结构不完整等问题。对于一些复杂的语法部分，可参考 Mermaid 的官方文档进行核对和修正。若无法确定错误原因，可将代码中的关键部分提取出来，单独在 Mermaid 官方示例中进行测试，逐步排查错误。如果是因为对 Mermaid 语法不熟悉导致无法判断错误，可重新向 DeepSeek 询问正确的语法结构，例如 “请指出这段 Mermaid 代码中的语法错误并修正”，并将错误代码提供给 DeepSeek。
- 图表显示异常：
-
- 问题表现：图表虽然能够渲染，但显示效果与预期不符，如节点位置混乱、箭头方向错误、图表布局不合理等。
-
- 解决方案：对于节点位置和布局问题，可尝试调整 Mermaid 代码中定义图表方向的标识符（如TD、LR等），或者修改节点之间的排列顺序和关系描述。例如，将graph TD改为graph LR，可能会改变图表的布局方向。对于箭头方向错误，检查代码中箭头的表示方式是否正确，如–>表示普通箭头，–>>表示带填充的箭头，确保箭头的使用符合逻辑关系。此外，还可以在代码中添加一些布局控制属性，如rankdir属性可用于设置图表的整体布局方向，以优化图表的显示效果。
- DeepSeek 理解偏差：
-
- 问题表现：DeepSeek 生成的 Mermaid 代码与用户描述的图表需求不一致，存在理解偏差，导致生成的图表内容错误。
-
- 解决方案：重新审视用户的需求描述，确保表达清晰、准确、完整，避免使用模糊、歧义的语言。如果需求比较复杂，可将其分解为多个步骤或要点，逐步向 DeepSeek 描述。例如，对于一个复杂的业务流程图表，可先描述主要流程步骤，再补充各个步骤中的细节和分支情况。若 DeepSeek 仍然理解有误，可提供一些具体的示例或参考图表，帮助它更好地理解用户需求，如 “请参考这个类似的流程图，按照相同的结构和逻辑，用 Mermaid 语法生成我所描述的图表”，并附上参考图表的链接或截图。
五、实战演练：具体项目应用
5.1 项目背景介绍
假设我们正在进行一个小型电商平台的开发项目，该平台旨在为用户提供便捷的购物体验，涵盖商品展示、在线下单、支付结算、物流跟踪等核心功能。项目的目标是在有限的时间和预算内，开发出一个功能完善、性能稳定、用户体验良好的电商平台，并确保在上线后的一定时间内达到预期的用户注册量和交易量。
从需求角度来看，用户期望平台界面简洁美观、操作方便快捷，能够快速找到所需商品并完成购买流程。同时，平台需要具备安全可靠的支付系统和准确及时的物流信息跟踪功能，以保障交易的顺利进行。对于商家而言，希望平台提供简单易用的商品管理后台，方便上架、下架商品，管理库存和订单信息。从业务层面出发，项目团队需要确保平台的功能满足市场需求，具备竞争力，能够吸引用户和商家入驻。同时，要合理控制开发成本，确保项目的经济效益。在技术方面，需要选择合适的技术架构和开发工具，保证平台的性能、稳定性和可扩展性，以应对未来业务增长带来的挑战。
5.2 DeepSeek 与 Mermaid 协同流程
5.2.1 需求分析阶段
在需求分析阶段，项目团队首先与客户进行深入沟通，收集并整理用户和商家的需求信息。然后，将这些需求以自然语言的形式输入到 DeepSeek 中，例如：“请根据以下电商平台的需求生成相关分析图表，需求包括用户端的商品搜索、浏览、下单、支付功能，商家端的商品管理、订单处理功能，以及平台的物流跟踪、用户评价等功能，分析各个功能之间的关系和业务流程”。

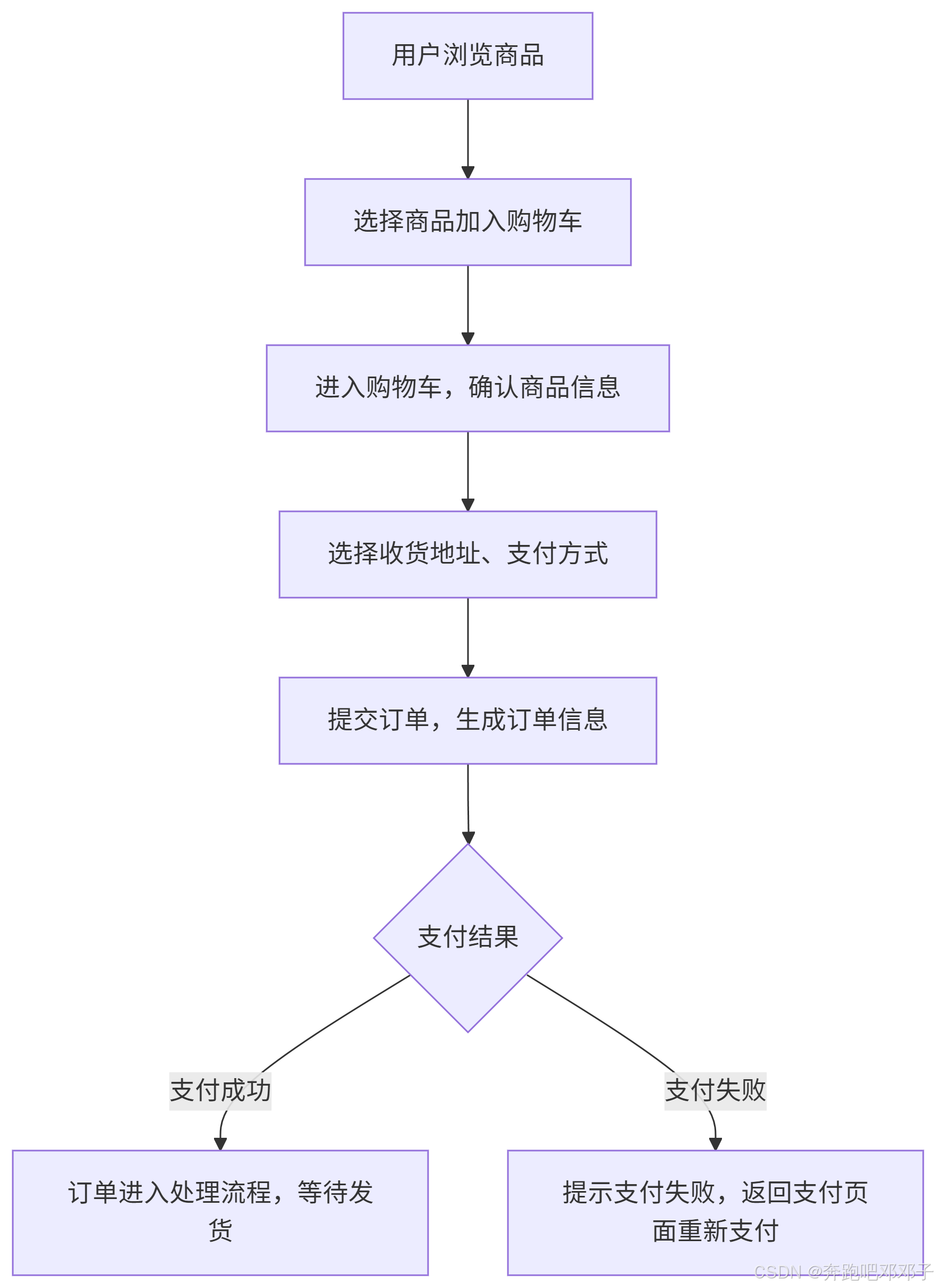

DeepSeek 根据输入的需求，生成对应的 Mermaid 流程图代码，展示电商平台的业务流程和功能关系。例如生成的用户下单流程 Mermaid 代码如下：
graph TD;
A[用户浏览商品] --> B[选择商品加入购物车];
B --> C[进入购物车，确认商品信息];
C --> D[选择收货地址、支付方式];
D --> E[提交订单，生成订单信息];
E --> F{支付结果};
F -- 支付成功 --> G[订单进入处理流程，等待发货];
F -- 支付失败 --> H[提示支付失败，返回支付页面重新支付];
项目团队将 DeepSeek 生成的 Mermaid 代码复制到 Mermaid Live Editor 中，渲染出直观的流程图。通过这个流程图，团队成员可以清晰地理解电商平台的业务流程，发现潜在的问题和需求遗漏，与客户进行进一步的沟通和确认，确保需求的准确性和完整性。图示如下：
5.2.2 设计阶段

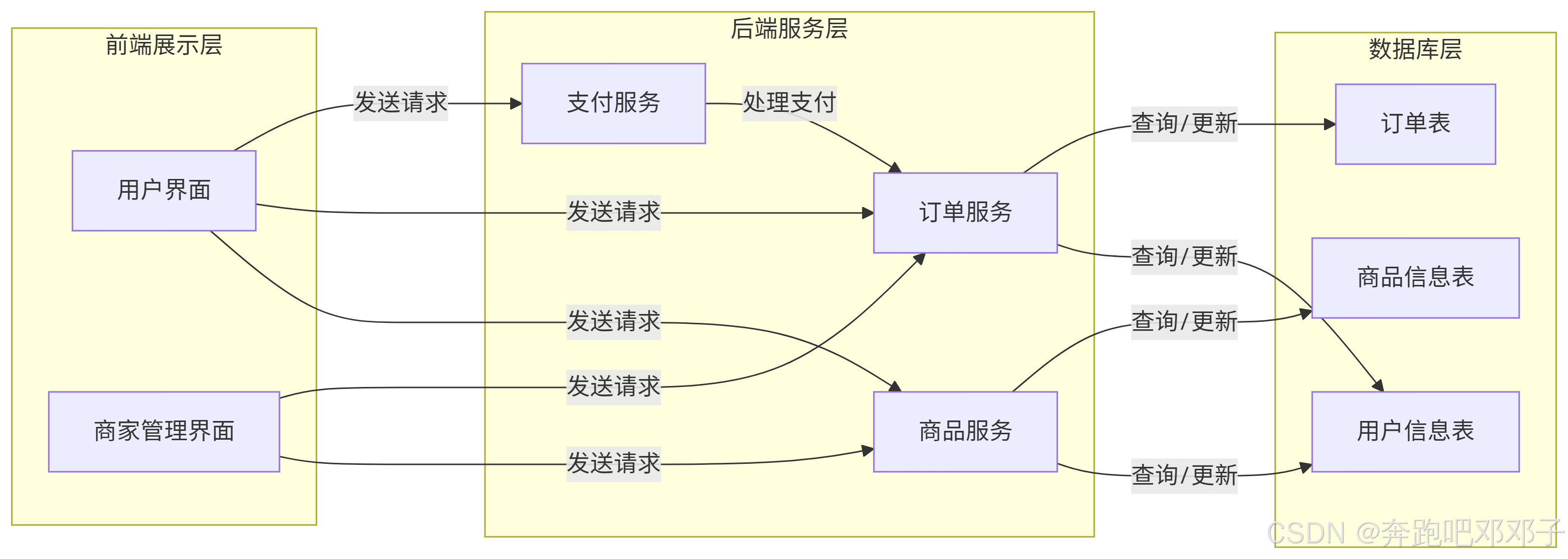

在设计阶段，使用 DeepSeek 协助生成系统架构图和数据库设计图。向 DeepSeek 描述系统架构需求：“请用 Mermaid 语法生成一个电商平台的系统架构图，包括前端展示层、后端服务层、数据库层，以及各层之间的交互关系，前端展示层包含用户界面和商家管理界面，后端服务层包括商品服务、订单服务、支付服务等，数据库层包括用户信息表、商品信息表、订单表等”。
DeepSeek 生成如下 Mermaid 代码：
graph LR;
subgraph 前端展示层
A[用户界面]
B[商家管理界面]
end
subgraph 后端服务层
C[商品服务]
D[订单服务]
E[支付服务]
end
subgraph 数据库层
F[用户信息表]
G[商品信息表]
H[订单表]
end
A -- 发送请求 --> C;
A -- 发送请求 --> D;
A -- 发送请求 --> E;
B -- 发送请求 --> C;
B -- 发送请求 --> D;
C -- 查询/更新 --> F;
C -- 查询/更新 --> G;
D -- 查询/更新 --> F;
D -- 查询/更新 --> H;
E -- 处理支付 --> D;
将代码在 Mermaid Live Editor 中渲染，得到系统架构图，帮助团队成员理解系统的整体结构和各部分之间的关系，为后续的编码实现提供清晰的指导。图示如下：
在数据库设计方面，向 DeepSeek 询问数据库表结构和关系的 Mermaid 代码，如：“请生成一个电商平台数据库表关系的 Mermaid 代码，包括用户表、商品表、订单表，用户表与订单表是一对多关系，商品表与订单表也是一对多关系”，DeepSeek 生成相应代码并渲染成图表，方便团队进行数据库设计和优化。
5.2.3 实现阶段
在实现阶段，开发人员根据设计阶段生成的图表和文档进行编码工作。当遇到具体的代码实现问题时，开发人员可以利用 DeepSeek 提供的代码生成和解释功能。例如，在实现商品搜索功能时，开发人员向 DeepSeek 描述需求：“使用 Python 和 Django 框架，实现一个电商平台的商品搜索功能，根据用户输入的关键词在商品信息表中进行模糊查询，并返回相关商品列表”，DeepSeek 生成相应的 Python 代码示例，开发人员参考这些代码示例进行编码，提高编码效率和准确性。同时，在团队协作过程中，通过共享 DeepSeek 生成的图表和代码，确保团队成员对项目的理解一致，减少沟通成本，提高协作效率。
5.2.4 验证阶段
在验证阶段，测试人员利用 DeepSeek 和 Mermaid 生成测试用例和测试报告图表。向 DeepSeek 描述测试需求：“请根据电商平台的功能，生成一份测试用例的思维导图，包括用户端功能测试、商家端功能测试、接口测试、性能测试等方面，每个方面列出具体的测试点”，DeepSeek 生成 Mermaid 格式的思维导图代码，测试人员将其渲染成思维导图，清晰地展示测试用例的结构和内容，方便进行测试计划的制定和执行。
在测试完成后，使用 Mermaid 生成测试报告图表，如测试覆盖率柱状图、缺陷密度饼图等。向 DeepSeek 询问生成这些图表的 Mermaid 代码，例如：“请生成一个展示电商平台测试覆盖率的柱状图 Mermaid 代码，测试覆盖率数据为：功能测试覆盖率 80%，接口测试覆盖率 90%，性能测试覆盖率 70%”，DeepSeek 生成代码并渲染成柱状图，直观地展示测试结果，帮助项目团队评估项目的质量和风险，及时发现和解决问题。
5.3 成果展示与总结
通过使用 DeepSeek 与 Mermaid 的协同工作，我们成功完成了小型电商平台的开发项目。在项目成果方面，生成了一系列清晰、准确的图表，包括业务流程图、系统架构图、数据库表关系图、测试用例思维导图、测试报告图表等。这些图表在项目的各个阶段发挥了重要作用，帮助项目团队更好地理解需求、设计系统、进行编码实现和验证测试。
在项目文档中，这些图表与文字说明相结合，使文档内容更加丰富、直观，提高了文档的可读性和可维护性。例如，在需求规格说明书中，业务流程图清晰地展示了用户和商家的操作流程，方便客户和项目团队成员理解需求；在系统设计文档中，系统架构图和数据库表关系图为开发人员提供了明确的设计指导；在测试报告中，测试报告图表直观地呈现了测试结果，便于项目团队评估项目质量。
回顾整个项目过程，使用 DeepSeek 和 Mermaid 带来了显著的优势。它们提高了工作效率，减少了图表绘制和代码编写的时间成本。通过自然语言与 DeepSeek 交互生成 Mermaid 代码，降低了技术门槛，使非技术人员也能参与到图表的创建和理解中，促进了团队成员之间的沟通和协作。同时，生成的图表和代码具有较高的准确性和规范性，减少了人为错误，提高了项目的质量。然而，在项目实施过程中也遇到了一些挑战。例如，DeepSeek 对复杂需求的理解可能存在偏差，需要多次沟通和调整才能生成准确的 Mermaid 代码。此外，Mermaid 在图表样式和细节调整方面的灵活性相对有限，对于一些对图表美观性要求较高的场景，可能需要进一步的手动优化。针对这些问题，在今后的项目中，我们将更加注重需求描述的准确性和详细性，提前准备好相关的示例和参考资料，帮助 DeepSeek 更好地理解需求。同时，在使用 Mermaid 时，结合其他绘图工具进行补充和优化，以满足不同场景下对图表的需求。
六、未来展望与技术拓展
6.1 技术发展趋势预测
从 DeepSeek 的发展趋势来看，其模型性能将不断提升。随着技术的持续创新，DeepSeek 在自然语言处理任务中的表现将更加出色，能够理解和生成更加复杂、准确的文本。例如，在语言翻译领域，它可能实现更自然流畅的翻译效果，减少语义偏差和语法错误；在文本摘要任务中，能够更精准地提取关键信息，生成高质量的摘要内容。未来，DeepSeek 有望在多模态融合方面取得更大突破，将文本与图像、音频、视频等多种数据模态进行深度融合。例如，实现图文并茂的内容生成，根据用户输入的文本描述生成相应的图像，或者对视频内容进行智能理解和分析，为用户提供更丰富、多元的交互体验。
对于 Mermaid，未来其功能将更加丰富和强大。在图表类型方面，可能会支持更多复杂的图表形式，如 3D 图表、动态图表等，以满足不同场景下的可视化需求。例如，在数据分析领域，3D 图表可以更直观地展示数据的三维关系，帮助用户更好地理解数据特征；动态图表则可以实时展示数据的变化趋势，增强数据的可视化效果。Mermaid 的交互性也将进一步提升，用户可以通过鼠标点击、拖动等操作与图表进行实时交互，实现图表的动态更新和个性化定制。比如，在项目管理甘特图中，用户可以直接在图表上调整任务的时间和进度，系统自动更新相关数据和图表显示。
6.2 相关技术拓展与延伸
在自然语言处理领域，除了 DeepSeek 这样的大语言模型，还有许多其他相关技术值得关注。例如，预训练语言模型的微调技术可以根据特定任务和领域的数据对预训练模型进行进一步训练，使其更适应具体的应用场景，提高模型在特定任务上的性能。在情感分析任务中，通过微调预训练模型，可以更准确地判断文本的情感倾向，为企业的市场调研和客户服务提供有价值的参考。神经机器翻译技术不断发展，致力于提高翻译的准确性和效率，实现更自然、流畅的跨语言交流。一些基于 Transformer 架构的神经机器翻译模型，通过优化模型结构和训练算法，在翻译质量上取得了显著提升。
机器学习领域，深度学习算法不断演进，新的模型架构和训练方法层出不穷。如生成对抗网络（GANs），通过生成器和判别器的对抗训练，能够生成逼真的图像、文本等数据，在图像生成、艺术创作等领域有着广泛的应用。在图像生成任务中，GANs 可以根据用户的描述生成高质量的图像，为设计师和艺术家提供创意灵感。强化学习技术使智能体能够在环境中通过与环境的交互学习最优策略，在机器人控制、游戏、自动驾驶等领域发挥着重要作用。在自动驾驶领域，强化学习算法可以让车辆根据路况和周围环境实时调整行驶策略，提高行驶的安全性和效率。
在数据可视化方面，除了 Mermaid，还有许多优秀的数据可视化工具和技术。例如，Echarts 是一款基于 JavaScript 的开源可视化库，提供了丰富的图表类型和交互功能，能够满足各种复杂的数据可视化需求。在金融领域，Echarts 可以用于展示股票走势、资产配置等数据，帮助投资者更好地分析市场趋势。Tableau 是一款专业的数据可视化工具，具有强大的数据连接和分析功能，用户可以通过简单的拖拽操作创建出美观、直观的可视化报表。在企业数据分析中，Tableau 可以帮助业务人员快速理解数据，发现数据中的潜在价值，为决策提供支持。
七、结语：开启高效技术之旅
DeepSeek 与 Mermaid 的融合，为我们打开了一扇通往高效工作与创新表达的大门。在这场技术与创意的奇妙旅程中，DeepSeek 凭借其智能语言处理能力，成为我们想法的 “翻译官”，将复杂的自然语言转化为 Mermaid 能够理解的代码；而 Mermaid 则化身为一位神奇的画师，把这些代码精心绘制为直观清晰的图表，让数据和逻辑以一种前所未有的方式展现在我们眼前。
从需求分析到系统设计，从代码编写到项目管理，DeepSeek 与 Mermaid 的组合贯穿于各个环节，为我们的工作带来了极大的便利。它们不仅提高了工作效率，让我们从繁琐的图表绘制和代码编写中解脱出来，还增强了团队协作的效果，使成员之间的沟通更加顺畅，理解更加深入。
展望未来，随着技术的不断进步，DeepSeek 和 Mermaid 必将迎来更广阔的发展空间。它们将不断演进，为我们带来更多惊喜和可能。在此，我们鼓励每一位读者勇敢地踏上这场技术之旅，亲身体验 DeepSeek 与 Mermaid 的强大魅力。相信在它们的助力下，你将在工作和学习中如虎添翼，实现效率与创新的双重飞跃，创造出更加精彩的成果。
