Author: Once Day Date: 2024年10月22日
一位热衷于Linux学习和开发的菜鸟，试图谱写一场冒险之旅，也许终点只是一场白日梦…
漫漫长路，有人对你微笑过嘛…
全系列文章可参考专栏: 通信网络技术_Once-Day的博客-CSDN博客。
参考文章:
- 《TCP/IP详解卷一》
- TCP协议详解 (史上最全)-CSDN博客
- TCP协议详解 - 知乎 (zhihu.com)
- 计算机网络：这是一份非常全面&详细的TCP/IP协议学习指南-腾讯云开发者社区-腾讯云 (tencent.com)
- 计算机网络原理梳理丨清晰认识 TCP/IP 协议-腾讯云开发者社区-腾讯云 (tencent.com)
文章目录
- 网络运输层之(1)TCP连接管理
- 1. TCP连接管理
- 1.1 连接的建立与终止
- 1.2 半关闭
- 1.3 同时打开和关闭
- 1.4 初始化序列号
- 1.5 连接超时
- 2. TCP选项
- 2.1 最大段大小选项
- 2.2 选择确认选项
- 2.3 窗口缩放选项
- 2.4 时间戳选项和防回绕序列号
- 2.5 用户超时选项
- 2.6 认证选项
- 3. TCP特性
- 3.1 TCP路径最大传输单元发现(MSS)

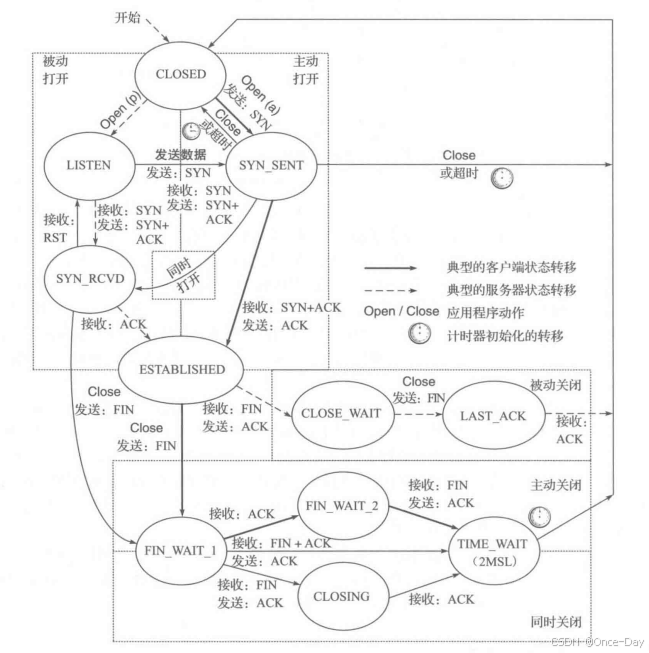

- 3.2 TCP状态转换
- 3.3 重置报文段
- 3.4 与TCP连接相关的攻击
1. TCP连接管理
1.1 连接的建立与终止
TCP提供面向连接的可靠数据传输服务。它在传输层协议中占据核心地位。
(1) 建立连接(三次握手)
- 客户端发送
SYN同步报文，随机生成一个初始序列号seq=x，标志位SYN=1，发送到服务器。 - 服务器接收到
SYN报文后，回复SYN+ACK报文，确认号ack=x+1，同时也生成一个随机序列号seq=y，标志位SYN=1，ACK=1。 - 客户端收到服务器的
SYN+ACK后，回复ACK确认报文，确认号ack=y+1，序列号seq=x+1，标志位ACK=1。 - 双方都收到对方的ACK确认后，TCP连接就建立成功了。连接建立后，会形成一个唯一的会话四元组，即(源IP，源端口，目的IP，目的端口)，通过四元组能够唯一标识一个TCP连接。
三次握手能够可靠地建立一个双向的TCP连接，客户端和服务器都能够确认自己和对方的发送与接收能力正常。避免了连接时的歧义和资源浪费。
(2) 数据传输
- TCP连接建立后，双方按照三次握手确定的初始序列号，开始传输数据。
- 发送方给每个传输的字节分配一个序列号
seq。接收方收到数据后，发送ACK确认报文，确认号ack=seq+len。 - 发送方收到接收方的
ACK后，就确认数据传输成功，然后滑动发送窗口，用新的序列号继续发送后续数据。 - TCP利用序列号、确认应答、重传、流量控制、拥塞控制等机制，能够实现可靠的数据传输。
TCP的字节流服务、全双工通信以及滑动窗口协议，使得应用层看到的似乎是一个无差错、不会丢失、不会重复、保序的数据流。实际的网络物理链路却可能出现丢包、重复、错序等各种问题。TCP正是提供了复杂的机制来解决这些问题,从而呈现简单可靠的服务。
(3) 连接终止(四次挥手)
- 主动关闭方发送
FIN结束报文，seq=m，标志位FIN=1，表示数据发送完毕，请求关闭连接。 - 被动关闭方收到
FIN后，回复ACK确认，ack=m+1。此时主动方到被动方的单向连接就释放了。TCP连接进入半关闭状态。被动方仍可以继续发送数据。 - 被动方数据发送完毕后，也发送
FIN结束报文，seq=n，标志位FIN=1。 - 主动方收到
FIN后，回复ACK确认，ack=n+1。 - 主动方等待
2MSL(最大报文段生存时间)后，没有再收到被动方的数据，就完全关闭TCP连接。被动方收到ACK后，就直接关闭连接。
四次挥手能够可靠地终止一个TCP连接。相比三次握手，多出的一次挥手是为了处理半关闭状态。这样每个方向上都能独立关闭连接，不会丢失数据。2MSL等待状态则是为了让迟到的数据包都消失，新连接不会混淆。
1.2 半关闭
TCP半关闭(TCP half-close)是指在一个TCP连接中，通信的一方关闭了数据的发送，但仍保持接收数据的能力。这种状态下的TCP连接称为半关闭连接。半关闭为TCP连接提供了更灵活的控制方式，特别适用于客户端和服务器需要相互独立地关闭发送通道的场景。
(1) 半关闭的原理
- 全双工的TCP连接可以看作两个单工的信道：客户端到服务器、服务器到客户端。
- 当通信的一方发送
FIN报文关闭其单工信道时，另一方的单工信道仍能继续发送数据。此时TCP连接进入半关闭状态。 - 直到另一方也发送
FIN关闭其单工信道，整个TCP连接才完全关闭。
(2) 半关闭的状态
- 客户端关闭发送通道后，状态变为
FIN_WAIT_1，收到服务器ACK后变为FIN_WAIT_2。 - 此时服务器状态变为
CLOSE_WAIT，表示客户端已经关闭了其发送通道，但服务器仍可以继续发送数据。 - 服务器完成其所有数据发送后，也发送
FIN，状态变为LAST_ACK。 - 客户端收到服务器的
FIN后，回复ACK，然后经过TIME_WAIT，最终完全关闭。
可见，半关闭引入了FIN_WAIT_2和CLOSE_WAIT两个特殊的状态，使得连接双方能够有序地独立关闭各自的发送通道。避免了发送FIN的一方过早关闭连接，导致另一方的数据丢失。
(3) 编程接口中的半关闭
在伯克利套接字编程接口中，可以使用shutdown函数实现半关闭。int shutdown(int sockfd, int how)可以控制关闭TCP连接的某个单向数据流。其中how参数有三种取值：SHUT_RD关闭读通道、SHUT_WR关闭写通道、SHUT_RDWR同时关闭读写通道。
例如，在服务器端调用shutdown(sockfd, SHUT_WR)后，sockfd就只能接收数据,不能发送数据。服务器再调用read(sockfd)读取客户端发来的数据，直到读取到EOF。与close函数直接关闭整个连接不同，shutdown能关闭部分数据流，提供了半关闭的能力。
下面是一个简单的服务器端半关闭示例:
// 服务器关闭写通道,只保留读通道
shutdown(sockfd, SHUT_WR);
// 继续从sockfd读取客户端数据,直到EOF
while((n = read(sockfd, buf, BUFSIZE)) > 0) {
// 处理读取到的数据
}
// 关闭整个连接
close(sockfd);
1.3 同时打开和关闭
TCP同时打开(TCP Simultaneous Open)和同时关闭(TCP Simultaneous Close)是TCP连接建立和终止过程中的两种特殊情况。它们分别对应于连接双方同时发起建立请求和关闭请求的场景。
TCP同时打开：
- 同时打开发生于连接双方几乎同时发送
SYN报文的情况。 - 客户端和服务器都主动打开连接，各自发送
SYN报文，并进入SYN_SENT状态。 - 双方收到对方的
SYN后，就将其视为SYN+ACK，同时转换到ESTABLISHED状态。 - 双方再各自回复一个
ACK，确认收到对方的SYN。 - 至此，TCP连接建立完成。整个过程实际上只有二次握手，但是有四个报文。
与三次握手的区别:
- 角色对等：同时打开的双方都是主动发起方，而不分客户端和服务器。
- 状态变化：同时打开少了一个
SYN_RCVD状态，双方直接从SYN_SENT到ESTABLISHED。 - 握手次数：同时打开只有两次握手，比三次握手少一次。

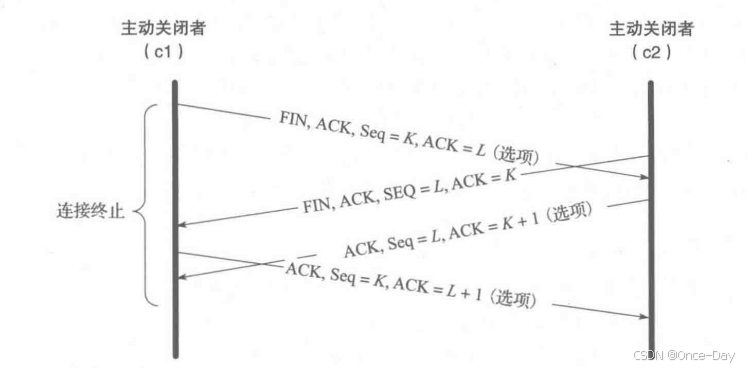

TCP同时关闭：
- 同时关闭发生于连接双方几乎同时发送
FIN报文的情况。 - 此时双方的状态都从
ESTABLISHED直接转换到CLOSING。 - 双方都收到对方的
FIN后，就将其视为FIN+ACK，同时转换到TIME_WAIT状态。 - 等待
2MSL时间后，如果没有收到对方的数据，就关闭连接，转换到CLOSED状态。 - 整个过程只有二次挥手，没有出现半关闭状态。
与四次挥手的区别:
- 状态变化：同时关闭没有半关闭状态如
CLOSE_WAIT和LAST_ACK， 而是新增一个CLOSING状态。 - 挥手次数：同时关闭只有两次挥手，比四次挥手少两次。
- 连接终止：同时关闭的双方都要经过
TIME_WAIT，而四次挥手只有主动方有TIME_WAIT。
需要注意的是，虽然同时打开和关闭能够简化建立和终止过程，但它们出现的概率较低。大多数情况下，TCP连接还是由明确的客户端和服务器通过三次握手、四次挥手来建立和终止。三次握手和四次挥手更具典型性，同时打开和关闭反而是一种例外情况。
下面是同时打开和同时关闭的状态变化示意:
同时打开:
CLOSED -> SYN_SENT -> ESTABLISHED
同时关闭:
ESTABLISHED -> CLOSING -> TIME_WAIT -> CLOSED
1.4 初始化序列号
TCP初始序列号(Initial Sequence Number, ISN)是TCP连接建立过程中非常重要的一个参数。它决定了后续数据传输的起始序列号，对于保证可靠传输至关重要。如果ISN选择不当，就可能引发连接劫持、数据注入等安全问题。因此，现代操作系统在选择ISN时都采用了一些随机化算法，以增强TCP连接的安全性和鲁棒性。
初始序列号的作用：
- 标识TCP连接：ISN是每个TCP连接的起始序列号，与IP地址和端口号一起唯一标识一个TCP连接。
- 防止历史分节：随机化的ISN能避免新连接误用上一个相同四元组连接的历史分节。
- 防止伪造分节：ISN的不可预测性增加了攻击者伪造合法分节的难度。
初始序列号的生成算法：
- 时钟算法：最简单的算法是用一个计时器从0开始计数，每4微秒加1。这个算法容易被猜测，安全性较差。
- 基于时钟的随机增量算法：在时钟算法的基础上，每次加一个随机增量(如64000到128000之间)。安全性有所提高，但仍可能被统计分析。
- RFC1948算法：
ISN = M + F(localhost, localport, remotehost, remoteport)。其中M是一个计时器，每4微秒加1；F是一个Hash算法，根据连接四元组生成一个随机值。这个算法在Linux、FreeBSD等系统中广泛使用。 - 加密算法：使用安全的加密算法如MD5、SHA-1等，根据时钟、四元组、密钥等因素生成ISN。这种算法安全性最高，但计算开销也最大。
常见系统的实现：
-
Linux内核使用了一个基于RFC1948的随机化算法，称为
secure_tcp_sequence_number。它用一个密钥(随机生成,定期更换)、时钟、四元组等作为输入，用MD5算法生成一个32位的哈希值。再用这个哈希值异或一个时间相关的随机值，得到最终的ISN。 -
Windows的
TCP/IP实现使用了一种称为"加密增强的伪随机数生成器"的算法。该算法使用了类似密钥的种子值、时钟计数器、四元组等作为输入，生成随机的ISN。对于每个连接，会刷新种子值，以进一步增强不可预测性。 -
FreeBSD的实现与Linux类似，也是基于RFC1948的一个变种。主要区别在于使用SHA-1算法代替了MD5，生成160位的哈希值。然后取其高32位与时钟计数器异或，得到最终的ISN。
下面是Linux内核中生成ISN的简化示意:
// 安全的TCP初始序列号生成
static u32 secure_tcp_sequence_number(u32 saddr, u32 daddr, u16 sport, u16 dport) {
u32 hash[4];
u32 sec, usec;
// 获取时钟值
get_clock(&sec, &usec);
// 用MD5计算四元组的哈希值
md5_transform(hash, sec, saddr, sport, daddr, dport, secret_key);
// 高32位与时钟异或
return seq = hash[0] ^ (saddr + daddr + sec + usec);
}
可见，通过加密算法、时钟、四元组等因素的综合运用，现代操作系统能够生成足够随机和安全的TCP初始序列号。这种随机化虽然会带来一定的计算开销，但相比其在安全性和可靠性方面的提升，这种代价是值得的。
1.5 连接超时
TCP连接超时是指在建立连接、传输数据、关闭连接等各个阶段，由于网络问题、对端崩溃等原因，导致一方迟迟等不到另一方的响应，最终触发超时机制的情况。针对不同的超时场景，TCP协议定义了不同的错误报文和状态，以通知应用程序采取相应的措施。
(1) 连接建立超时：
- 客户端发送
SYN后，等待服务器的SYN+ACK超时，称为SYN超时。 - 客户端通常会重发
SYN，如果重试次数达到上限还没有收到响应，就放弃连接。 - 这种情况下，客户端会收到
ETIMEDOUT错误，状态保持在CLOSED。
(2) 数据传输超时：
- 发送方发送数据后，等待接收方的ACK超时，称为
RTO(Retransmission Timeout)超时。 - 发送方会重发数据，如果重试次数达到上限还没有收到
ACK，就认为连接失效。 - 这种情况下，发送方会收到
ETIMEDOUT错误，连接状态变为CLOSED。 - 接收方会收到一个
RST报文，将连接状态也变为CLOSED。
(3) 连接关闭超时：
- 主动关闭方发送
FIN后，等待被动关闭方的ACK超时，称为FIN_WAIT_1超时。 - 主动关闭方会重发
FIN，如果重试次数达到上限还没有收到ACK，就直接关闭连接。 - 这种情况下，主动关闭方会收到
ETIMEDOUT错误，状态从FIN_WAIT_1直接变为CLOSED。 - 被动关闭方会收到一个
RST报文，将连接状态从CLOSE_WAIT变为CLOSED。
(4) 长时间非活动超时：
- 如果一个已建立的连接长时间没有数据传输，称为非活动超时。
- 这种超时通常由操作系统的TCP保活机制触发，默认时间为2小时。
- 保活机制会发送探测报文，如果多次探测都没有响应，就认为连接失效。
- 这种情况下，双方都会收到ETIMEDOUT错误，连接状态变为CLOSED。
(5) TCP重置报文：
- 当一方发送的数据包对于另一方无法接受时，另一方会发送一个RST报文。
- RST报文表示强制重置连接，双方的状态都将直接变为CLOSED。
- 常见的触发RST的情况有：请求建立一个已存在的连接、请求一个不存在的端口、请求一个已关闭的连接等。
- 应用程序收到RST报文后，通常会得到ECONNRESET错误。
下面是一个TCP超时重传的简化示意:
发送方 接收方
| |
| --> 数据seq=1000 ------> |
| |
| <-------- 超时 --------> |
| |
| --> 数据seq=1000 ------> |
| |
| <-------- 超时 --------> |
| |
| --> RST --------------> X|
| |
2. TCP选项
下面是TCP常见选项的表格：
| 种类 | 长度 | 名称 | RFC文档 | 描述 |
|---|---|---|---|---|
| 0 | - | End of Option List | RFC 793 | 标志选项列表的结束，用于填充TCP首部的选项字段 |
| 1 | - | No-Operation | RFC 793 | 用于选项之间的分隔和填充 |
| 2 | 4 | Maximum Segment Size | RFC 793, 879, 6691 | 指定TCP最大报文段长度(MSS)，用于TCP连接建立时协商MSS |
| 3 | 3 | Window Scale | RFC 7323 | 用于高带宽延迟网络下扩展TCP窗口大小，最大可扩展到30位 |
| 4 | 2 | SACK Permitted | RFC 2018 | 发起端支持并同意使用SACK选择确认机制 |
| 5 | N | SACK | RFC 2018, 2883, 6675 | 用于选择确认机制，指明收到的不连续数据块 |
| 8 | 10 | Timestamp | RFC 7323 | 包含发送和回显时间戳，用于计算RTT和防止序列号回绕 |
| 14 | 3 | TCP Alternate Checksum Algorithm | RFC 1146 | 指定备用校验和算法，如8位Fletcher算法 |
| 15 | N | TCP Alternate Checksum Data | RFC 1146 | 与种类(14)配合，携带备用校验和所需数据 |
| 19 | 18 | MD5 Signature Option | RFC 2385 | 携带MD5签名，用于增强TCP连接的安全性 |
| 28 | 4 | User Timeout Option | RFC 5482 | 指定用户超时时间，即应用程序等待数据的最长时间 |
| 29 | N | TCP Authentication Option | RFC 5925 | 提供对TCP段的认证和完整性保护，防止DoS和MITM攻击 |
| 30 | N | Multipath TCP | RFC 8684 | 实现多路径TCP，允许单个TCP连接利用多个网络路径 |
| 34 | N | TCP Fast Open | RFC 7413 | 在SYN报文中携带数据，减少连接建立的RTT |
| 254 | N | Experiment | RFC 4727 | 用于TCP扩展选项的实验和测试 |
2.1 最大段大小选项
TCP的最大段大小(Maximum Segment Size, MSS)选项是TCP性能优化的重要手段之一。它允许通信双方在连接建立阶段协商数据段的最大长度，避免发送过大的数据段导致分片和重组，从而提高TCP传输效率。
MSS选项格式：
- MSS选项的Kind字段值为2，表示这是一个MSS选项。
- MSS选项的Length字段值为4，表示该选项的总长度为4字节。
- MSS选项的Value字段占2字节，表示发送方能够接收的最大TCP数据段长度。
- MSS值不包括TCP首部和选项的长度，只针对TCP数据部分。
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=2 | Length=4 | MSS Value |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
MSS选项作用：
- 发送方利用MSS告知接收方自己能够接收的最大数据段长度，避免接收到过大的数据段。
- 接收方根据发送方的MSS设置和自身条件，选择一个合适的MSS值，控制发送数据段的大小。
- 合理的MSS值能够减少分片和重组，提高网络利用率和吞吐量。
- MSS值的选择需要综合考虑MTU、TCP首部大小、路径MTU等因素。
MSS选项交互流程：以下是客户端和服务器在TCP连接建立过程中协商MSS的典型交互流程:
- 客户端发送
SYN报文，在TCP选项中携带自己的MSS值(如1460)。
Client -> Server: SYN, MSS=1460
- 服务器收到
SYN后，选择一个不大于客户端MSS的值作为自己的MSS(如1400)，并在SYN+ACK报文中回复该MSS值。
Server -> Client: SYN+ACK, MSS=1400
-
客户端收到服务器的
MSS值后，调整自己的发送数据段大小，确保不超过1400字节。 -
服务器收到客户端的
ACK后，也调整自己的发送数据段大小，确保不超过1460字节。 -
后续的数据传输中，双方就按照协商好的
MSS值来发送数据段，避免了分片和重组。
下面是一个实际的MSS选项交互示例(在TCP首部中):
// 客户端发送的SYN报文
0x02 0x04 0x05 0xb4
// 服务器回复的SYN+ACK报文
0x02 0x04 0x04 0x00
可以看出，客户端的MSS值为1460(0x05b4)，服务器选择的MSS值为1024(0x0400)，双方最终协商的MSS为1024。这个MSS值在后续的数据传输中会控制TCP数据段的最大长度，避免不必要的分片。
2.2 选择确认选项
TCP的选择确认(Selective Acknowledgment, SACK)是一种重要的丢包恢复机制。它允许接收方告知发送方具体收到了哪些数据段，使发送方能够针对性地重传丢失的数据段，提高了丢包恢复的效率。
(1) SACK选项格式：SACK选项由两个部分组成，SACK-Permitted选项和SACK选项。
- SACK-Permitted选项
(Kind=4, Length=2)用于在SYN报文中协商是否启用SACK。
0 1
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=4 | Length=2 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
- SACK选项
(Kind=5, Length=N)用于在ACK报文中告知发送方已接收到的不连续数据块。
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=5 | Length=N | Left Edge 1 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Right Edge 1 | Left Edge 2 |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Right Edge 2 | ... |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
其中，Left Edge和Right Edge分别表示已接收数据块的左右边界(序列号)，可以包含多个不连续的数据块。
(2) SACK工作原理：
- 发送方在SYN报文中携带
SACK-Permitted选项，表示自己支持SACK。 - 接收方如果也支持
SACK，就在SYN+ACK报文中回复SACK-Permitted选项。 - 在数据传输过程中，如果接收方收到了不连续的数据段，就在
ACK报文中使用SACK选项告知发送方已接收到的数据块。 - 发送方根据
SACK信息，重传丢失的数据段，直到接收方确认所有数据都已收到。
(3) SACK应用示例
发送方 接收方
| |
| --- 数据段1 (seq=1000) -----> |
| --- 数据段2 (seq=2000) -----> |
| --- 数据段3 (seq=3000) --X |
| --- 数据段4 (seq=4000) -----> |
| |
| <--- ACK 3000, SACK=[(4000,5000)] --- |
| |
| --- 数据段3 (seq=3000) -----> |
| |
| <--- ACK 5000 ---------------- |
| |
在这个例子中，数据段3丢失，接收方在ACK中使用SACK告知发送方已收到数据段4。发送方重传数据段3后，接收方确认所有数据都已收到。可以看出，SACK机制避免了发送方盲目重传所有未确认数据的问题，提高了丢包恢复效率。
2.3 窗口缩放选项
TCP的窗口缩放(Window Scale)选项是为了解决TCP窗口大小限制而引入的一种机制。它允许通信双方协商一个缩放因子，将窗口大小扩展到原来的65535字节以上，从而提高了高带宽、高延迟网络下的TCP传输性能。
(1) 引入背景：
- TCP首部中的窗口大小字段长度为16位，最大值为65535字节。
- 在高带宽、高延迟网络(如卫星链路)下，65535字节的窗口大小远不够填满带宽时延积(BDP)。
- 窗口过小会导致发送方频繁地等待接收方的确认，降低了传输效率。
- 为了突破65535字节的限制，需要引入一种窗口缩放机制。
(2) 窗口缩放选项格式：窗口缩放选项(Kind=3, Length=3)用于在SYN报文中协商缩放因子。
0 1 2
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=3 | Length=3 | Shift Count |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
其中，Shift Count表示缩放因子，取值范围为0~14。缩放因子用于将窗口大小左移，扩大窗口。
(3) 窗口缩放工作原理：
- 发送方在
SYN报文中携带窗口缩放选项，指定一个缩放因子(如8)。 - 接收方如果也支持窗口缩放，就在
SYN+ACK报文中回复窗口缩放选项，也指定一个缩放因子(如7)。 - 此后，双方发送的所有报文中，窗口大小字段的值都要左移相应的缩放因子位。
- 接收方收到报文后，再将窗口大小右移相同的位数，还原真实的窗口大小。
举例来说，如果窗口大小字段为1000，发送方的缩放因子为8，接收方的缩放因子为7，则真实的窗口大小为:
- 发送方发送的窗口大小: 1000 << 8 = 256000字节
- 接收方接收到的窗口大小: 1000 << 7 = 128000字节
可以看出，窗口缩放机制将原本16位的窗口大小扩展到了30位(16+14)，大大突破了65535字节的限制。
(4) 窗口缩放应用示例：
// 客户端发送的SYN报文
0x03 0x03 0x08
// 服务器回复的SYN+ACK报文
0x03 0x03 0x07
在这个例子中，客户端和服务器协商的缩放因子分别为8和7。假设后续传输过程中的窗口大小字段为1000，则实际的窗口大小分别为256000字节和128000字节，远大于65535字节的限制。
2.4 时间戳选项和防回绕序列号
TCP的时间戳(Timestamp)选项和防回绕序列号(Protection Against Wrapped Sequence Numbers, PAWS)是为了提高TCP性能和安全性而引入的两种机制。时间戳选项用于精确计算往返时间(RTT)和处理乱序数据段，PAWS机制则用于防止序列号回绕导致的旧数据段被误认为新数据段。
(1) 时间戳选项格式：时间戳选项(Kind=8, Length=10)由两个32位的时间戳字段组成:
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=8 | Length=10 | TS Value |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| TS Value (continued) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| TS Echo Reply |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
其中，TS Value表示数据段发送时的时间戳值，TS Echo Reply表示上一次收到对方数据段的时间戳值。
(2) 时间戳选项工作原理：
- 发送方在每个数据段中都加入当前的时间戳值。
- 接收方在确认数据段时，将发送方的时间戳值原样复制到
TS Echo Reply字段。 - 发送方收到确认后，用当前时间减去
TS Echo Reply，得到一个精确的RTT样本。 - 发送方和接收方还可以根据时间戳值处理乱序数据段，提高传输效率。
(3) 序列号回绕问题：
- TCP使用32位序列号，理论上最大传输4GB数据后序列号就会回绕。
- 如果回绕后的旧数据段延迟到达，接收方可能会误以为是新的数据段，导致数据错乱。
(4) PAWS解决方案：
- 发送方和接收方在时间戳选项中维护一个时间戳时钟(Timestamp Clock)。
- 发送方的时间戳时钟必须是单调递增的，每次发送数据段时都要增加。
- 接收方检查收到数据段的时间戳值，如果小于上一次接收到的时间戳值，就认为是旧的数据段，直接丢弃。
- 由于时间戳值的范围远大于序列号(32位vs16位)，因此在序列号回绕期间时间戳值不会回绕，可以有效地区分新旧数据段。
以下是一个简化的时间戳选项和PAWS应用示例:
发送方 接收方
| |
| -- 数据段 (seq=1000, ts=100) --> |
| |
| <---- ACK 1000, ts_echo=100 ---- |
| |
| -- 数据段 (seq=1000, ts=50) ---> |
| |
| (丢弃旧数据段)
| |
在这个例子中，发送方在时间戳选项中发送了自己的时间戳值100，接收方在确认数据段时将其复制到ts_echo字段。后来，发送方重发了一个旧的数据段(可能是因为网络延迟)，其时间戳值为50。接收方发现该数据段的时间戳值小于上一次接收到的时间戳值100，因此判断为旧的数据段，直接丢弃。这样就避免了旧数据段被误认为新数据段的问题。
2.5 用户超时选项
TCP的用户超时(User Timeout, UTO)选项是为了让应用程序能够更好地控制TCP连接的超时时间而引入的一种机制。它允许应用程序为每个TCP连接指定一个用户超时时间，当连接空闲时间超过该时间时，TCP将主动关闭连接，避免连接长时间占用系统资源。
(1) 引入背景：
- 传统TCP的超时时间由操作系统内核根据网络条件自适应地调整，应用程序无法直接控制。
- 在某些场景下(如移动网络、电力有限的设备)，应用程序希望能够更短的超时时间，以便及时释放连接资源。
- 传统TCP的连接释放机制(如keep-alive)灵活性不够，不能满足应用程序的多样化需求。
(2) UTO选项格式：UTO选项(Kind=28, Length=4)用于在TCP首部中携带应用程序指定的用户超时时间。
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=28 | Length=4 |G| User Timeout |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| User Timeout (continued) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
其中，G(Granularity)标志位表示用户超时时间的粒度，0表示秒，1表示分钟。User Timeout字段是一个31位的无符号整数，表示用户超时时间。
(3) UTO工作原理：
- 应用程序在创建TCP连接时，可以通过套接字选项(如TCP_USER_TIMEOUT)设置用户超时时间。
- TCP协议栈将用户超时时间编码到UTO选项中，在SYN报文和后续数据报文中发送给对端。
- 对端TCP协议栈从UTO选项中解码出用户超时时间，作为该连接的空闲超时时间。
- 当连接空闲时间超过用户超时时间时，TCP将发送一个RST报文关闭连接，并通知应用程序。
- 应用程序可以根据需要捕获连接关闭事件，进行相应的处理。
以下是一个简化的UTO应用示例(在TCP首部中):
// 客户端发送的SYN报文
0x1c 0x04 0x00 0x00 0x27 0x10
// 服务器回复的SYN+ACK报文
0x1c 0x04 0x00 0x00 0x27 0x10
在这个例子中，客户端和服务器都在SYN报文中携带了UTO选项，G标志位为0，用户超时时间为10000秒(0x2710)。这表示如果连接空闲时间超过10000秒，TCP将自动关闭连接，释放连接资源。
注意事项：
- UTO选项只是一种建议,对端TCP协议栈可以根据自身策略决定是否采纳。
- 为了避免UTO选项被滥用,操作系统内核通常会对用户超时时间的范围进行限制(如1秒到30天)。
- UTO选项的设置需要谨慎,过短的超时时间可能导致连接频繁关闭,过长的超时时间又可能浪费系统资源。
2.6 认证选项
TCP的认证选项(TCP Authentication Option, TCP-AO)是为了增强TCP连接的安全性而引入的一种机制。它允许通信双方在TCP连接建立过程中对数据进行完整性验证和身份认证，防止了TCP会话劫持、重放攻击等安全威胁。
(1) 引入背景：
- 传统TCP缺乏对数据完整性和身份真实性的验证，容易受到会话劫持、中间人攻击等威胁。
- 虽然TCP MD5选项(RFC 2385)提供了一定的完整性保护，但其安全强度不足，且存在密钥管理等问题。
- 为了提供更强的安全保障，IETF开发了TCP-AO(RFC 5925)，作为TCP MD5选项的替代者。
(2) TCP-AO格式：TCP-AO选项(Kind=29)的格式如下:
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Kind=29 | Length | KeyID | Next KeyID |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| MAC (Message Authentication Code)
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
其中，Length字段表示TCP-AO选项的总长度，KeyID表示当前使用的主密钥(Master Key)标识符，Next KeyID表示下一个要使用的主密钥标识符(用于密钥轮换)，MAC字段则是根据数据和密钥计算出的消息认证码。
(3) TCP-AO工作原理：
- 通信双方offline协商一组主密钥和密钥标识符，并设置密钥轮换策略。
- 在TCP连接建立过程中，双方在
SYN、SYN-ACK、ACK报文中携带TCP-AO选项，对数据进行完整性保护。 - 对于每个要发送的TCP报文，发送方根据相应的主密钥和密钥标识符，计算MAC值，并填充到TCP-AO选项中。
- 接收方收到TCP报文后，根据TCP-AO选项中的密钥标识符，查找相应的主密钥，重新计算MAC值，并与报文中的MAC值进行比对。
- 如果MAC值校验通过，说明数据完整性和发送方身份得到了验证，接收方继续处理该TCP报文；否则，认为该报文不可信，直接丢弃。
- 根据密钥轮换策略，通信双方周期性地更换主密钥，保证长期通信的安全性。
以下是一个简化的TCP-AO应用示例(在TCP首部中):
// 客户端发送的SYN报文
0x1d 0x10 0x01 0x02 0x12 0x34 0x56 0x78 0x9a 0xbc 0xde 0xf0 0x11 0x22 0x33 0x44
// 服务器回复的SYN-ACK报文
0x1d 0x10 0x01 0x02 0x56 0x78 0x9a 0xbc 0xde 0xf0 0x11 0x22 0x33 0x44 0x55 0x66
在这个例子中，客户端在SYN报文中携带了TCP-AO选项，KeyID为1，Next KeyID为2，MAC值为一个16字节的哈希值。服务器在SYN-ACK报文中也携带了TCP-AO选项，表示接受客户端的认证请求，并附上自己计算的MAC值。后续的数据传输则会继续使用TCP-AO选项进行完整性保护。
注意事项：
- TCP-AO的安全性依赖于离线协商的主密钥，因此主密钥的生成、分发、存储等环节需要有安全保障。
- TCP-AO选项会增加一定的计算开销和数据包长度，对性能有一定影响。
- TCP-AO与其他TCP选项(如时间戳、SACK等)可以同时使用，以获得更好的性能和安全性。
3. TCP特性
3.1 TCP路径最大传输单元发现(MSS)
TCP路径MTU发现(Path MTU Discovery, PMTUD)是一种自适应调整TCP报文段大小的机制，目的是在不产生IP分片的情况下，最大化单个TCP报文段的长度，从而提高TCP传输效率。
(1) PMTUD工作流程：
- 发送方将TCP报文段大小设置为较大的值，如界面MTU或者最大允许的MSS。
- 发送方在IP首部中设置DF(Don’t Fragment)标志，表示不允许中间设备对该数据包进行分片。
- 数据包在网络中传输，如果遇到MTU较小的链路，且数据包长度大于链路MTU，则中间设备丢弃该数据包，并向发送方返回一个ICMP差错报文(“Fragmentation Needed and DF Set”)。
- 发送方收到ICMP差错报文后，从中提取下一跳MTU值，并将TCP报文段大小缩小为该值。
- 发送方继续发送修改后的TCP报文段，重复步骤2-4，直到数据包到达目的地。
- 如果一段时间内没有收到ICMP差错报文，发送方会尝试增大TCP报文段大小，以探测路径MTU是否有所增加(因为路由是动态变化的)。
(2) PMTUD状态分析：PMTUD可以看作是一个有限状态机，主要有以下几种状态:
- Initial状态：发送方使用较大的TCP报文段大小，如界面MTU或最大允许的MSS。
- Searching状态：发送方收到ICMP差错报文后，缩小TCP报文段大小，并继续发送数据，探测路径MTU。
- Found状态：发送方找到了当前路径的MTU值，使用该值作为TCP报文段大小。
- Robustness状态：发送方定期尝试增大TCP报文段大小，以适应路径MTU的可能变化。
在实际传输过程中，PMTUD会在这几种状态之间进行切换，以适应网络状况的变化。
(3) ICMP差错报文：PMTUD依赖以下两种ICMP差错报文：
-
"Fragmentation Needed and DF Set" (Type 3, Code 4)：当数据包长度超过下一跳MTU且设置了DF标志时，中间设备会返回这个差错报文，并在报文中携带下一跳MTU值。 -
"Packet Too Big" (Type 2, Code 0)：当IPv6数据包长度超过下一跳MTU时，中间设备会返回这个差错报文，也会携带下一跳MTU值。
发送方需要正确解析这两种差错报文，并及时调整TCP报文段大小，以保证PMTUD的正常工作。
实践经验：
-
一些防火墙或者NAT设备可能会过滤ICMP差错报文，导致PMTUD无法工作。解决办法是在这些设备上开启ICMP差错报文的转发，或者使用TCP选项中的MSS值来限制报文段大小。
-
如果网络中存在MTU值很小的链路(如PPPoE、VPN等)，可能会导致TCP性能下降。解决办法是在TCP连接建立时，使用较小的MSS值，避免过大的报文段。
-
在某些网络环境下，中间设备可能不会发送ICMP差错报文，导致PMTUD失效。解决办法是使用TCP选项中的MSS值来限制报文段大小，或者使用基于探测的PMTUD方法(如PLPMTUD)。
-
为了避免PMTUD过程中的延迟和丢包，一些实现会缓存已发现的路径MTU值，并在后续连接中直接使用，以加快收敛速度。
TCP路径MTU发现是一种自适应调整报文段大小的机制，通过与ICMP差错报文的交互，发现当前路径的MTU值，并动态调整TCP报文段大小，在不产生IP分片的情况下最大化传输效率。
3.2 TCP状态转换
TCP状态转换图是描述TCP连接建立、数据传输和连接释放过程中，TCP连接所经历的各种状态以及状态之间转换关系的一种图形表示。它直观地展示了TCP协议的工作流程和状态管理机制。
在TCP状态转移图中，有几个典型的过程值得特别关注，它们体现了TCP协议的核心功能和特性。同时，RFC协议规定和实际的套接字实现(如伯克利套接字)之间也存在一些差异。
(1) LISTEN状态的处理：RFC 793中，LISTEN状态是一个显式的状态，当应用程序调用listen()函数时，TCP进入LISTEN状态，等待客户端连接。在伯克利套接字实现中，LISTEN状态是一个隐式的状态，当应用程序调用socket()函数创建套接字时，就自动进入了LISTEN状态，无需显式调用listen()函数。
(2) SYN_SENT状态的处理：RFC 793中，当TCP发送SYN报文后，会进入SYN_SENT状态，等待对方的SYN+ACK报文。如果收到的是对方的SYN报文(而非SYN+ACK)，TCP会回复SYN+ACK报文，并进入SYN_RCVD状态。
在伯克利套接字实现中，如果TCP在SYN_SENT状态收到对方的SYN报文，会直接进入ESTABLISHED状态，而不经过SYN_RCVD状态。这种行为称为"同时打开(simultaneous open)"。
同时打开在实际网络中较为罕见，但在某些场景下(如P2P网络)可能会发生。应用程序需要正确处理这种情况，以避免连接异常。
(3) FIN_WAIT_2状态的处理：RFC 793中，当TCP在FIN_WAIT_1状态收到对方的ACK报文后，会进入FIN_WAIT_2状态，等待对方的FIN报文。如果一直未收到FIN报文，TCP会持续停留在FIN_WAIT_2状态。
在伯克利套接字实现中，如果TCP在FIN_WAIT_2状态停留时间过长，会触发保活计时器，主动向对方发送探测报文，以确认连接状态。如果探测失败，TCP会直接进入CLOSED状态，而不再等待对方的FIN报文。
这种差异可以防止TCP连接长时间占用系统资源，提高了系统的稳定性和可用性。但也可能导致连接被意外关闭，应用程序需要合理设置保活计时器的阈值。
(4) TIME_WAIT状态的处理：RFC 793中，当TCP在TIME_WAIT状态等待2MSL超时后，就会直接进入CLOSED状态，连接彻底关闭。
在伯克利套接字实现中，为了优化服务器的性能和资源利用，引入了TIME_WAIT状态的快速回收机制。当服务器在短时间内需要大量创建和关闭连接时，可以通过设置SO_REUSEADDR选项，让新的连接重用处于TIME_WAIT状态的端口，而无需等待2MSL超时。
这种优化可以显著提高服务器的并发处理能力，但也可能引入一些安全隐患(如端口劫持)，需要谨慎使用。
(5) CLOSE_WAIT状态的处理：RFC 793中，当TCP收到对方的FIN报文后，会进入CLOSE_WAIT状态，等待应用程序主动关闭连接。
在伯克利套接字实现中，如果应用程序一直不关闭连接，TCP会持续停留在CLOSE_WAIT状态，占用系统资源。为了防止这种情况，一些实现会引入半关闭连接的概念，允许应用程序单向关闭连接，而无需等待对方的FIN报文。
半关闭连接可以提高资源利用效率，但也增加了应用程序的复杂性，需要仔细设计和实现。
3.3 重置报文段
TCP重置报文段(RST)是一种特殊的TCP报文，用于异常终止一个TCP连接。当出现某些错误情况时，TCP会发送RST报文，立即关闭连接，而不经过正常的四次挥手过程。
(1) 针对不存在端口的连接请求：当一个TCP客户端向服务器发送连接请求(SYN报文)时，如果服务器上没有相应的端口在监听，服务器就会返回一个RST报文，告知客户端连接请求被拒绝。这种情况通常发生在以下场景:
- 服务器端口未打开或者服务进程未启动。
- 客户端连接请求的目的端口号错误。
- 服务器端口被防火墙或者安全策略阻止。
通过RST报文，服务器可以快速向客户端通知连接请求失败，避免客户端长时间等待。
(2) 终止一个已建立的连接：在某些情况下，需要立即终止一个已经建立的TCP连接，而不能等待正常的四次挥手过程完成。这时，可以通过发送RST报文来强制关闭连接。常见的场景包括:
- 应用程序异常退出或者崩溃，来不及正常关闭连接。
- 检测到连接上有非法或者恶意的数据传输。
- 因为网络故障或者系统错误，连接状态出现不一致。
当一方发送RST报文后，连接将立即进入CLOSED状态，不再发送或者接收任何数据。
(3) 处理半开连接：半开连接是指一端认为连接已经关闭，而另一端认为连接还在维持的情况。这通常发生在以下场景:
- 一方异常关闭连接(如断电、崩溃等)，而没有发送FIN报文。
- 一方发送的FIN报文在网络中丢失，未能到达对端。
- 一方关闭连接后，另一方仍然向其发送数据。
当出现半开连接时，仍然维持连接的一方会收到对端发来的RST报文，从而意识到连接已经关闭，进入CLOSED状态。这样可以避免半开连接长时间占用系统资源。
(4) 处理TIME_WAIT状态错误：在TCP四次挥手过程中，主动关闭连接的一方会进入TIME_WAIT状态，等待2MSL超时，以确保对端收到了最后的ACK报文。如果在TIME_WAIT状态时，又收到了对端发来的数据报文，就会出现TIME_WAIT状态错误。这时，主动关闭方会发送RST报文，强制关闭连接，防止新旧数据包混淆。
(5) 处理序列号错误：TCP通过序列号来保证数据的可靠传输和有序接收。如果一方收到的数据报文的序列号不在期望的窗口范围内,就会发送RST报文，强制关闭连接，防止错误数据的传输。这种情况通常发生在以下场景:
- 网络中存在重复的数据报文，导致序列号错乱。
- 一方的接收缓存溢出，无法接收新的数据。
- 一方因为系统错误，发送了序列号错误的数据报文。
通过RST报文，可以及时终止异常的连接，避免错误数据的传输和处理。
3.4 与TCP连接相关的攻击
TCP作为互联网上最广泛使用的传输层协议，虽然提供了可靠、有序的数据传输服务，但也存在一些安全漏洞和攻击风险。
(1) SYN泛洪攻击(SYN Flooding)：
-
攻击原理：攻击者发送大量的SYN连接请求报文，但不完成三次握手过程，导致服务器上积累大量的半开连接(SYN_RECV状态)，耗尽服务器的资源和内存，使其无法响应正常的连接请求。
-
防范方法:
- 启用SYN Cookie机制，对每个SYN请求编码一个Cookie，只有收到合法的ACK报文才分配连接资源。
- 限制SYN_RECV状态的连接数量，超过阈值就丢弃新的SYN请求。
- 缩短SYN_RECV状态的超时时间，尽快释放半开连接占用的资源。
- 使用防火墙或者入侵检测系统(IDS)检测和过滤异常的SYN请求。
(2) TCP复位攻击(TCP Reset Attack)：
-
攻击原理：攻击者伪造RST报文，发送给连接的一方，导致连接异常关闭。攻击者通过猜测或者嗅探获得连接的序列号和端口号，从而构造出合法的RST报文。
-
防范方法:
- 启用TCP时间戳选项，在RST报文中携带时间戳信息，防止伪造的RST报文被接受。
- 使用加密协议(如SSL/TLS)对TCP连接进行保护，防止连接信息被嗅探和伪造。
- 对RST报文进行合法性验证，如检查序列号是否在合理范围内，防止伪造的RST报文被接受。
- 使用防火墙或者IDS检测和过滤异常的RST报文。
(3) TCP会话劫持(TCP Session Hijacking)：
-
攻击原理：攻击者通过嗅探或者猜测获得连接的序列号和端口号，伪造数据包插入到连接中，从而劫持会话，冒充合法用户进行非法操作。
-
防范方法:
- 使用加密协议(如SSL/TLS)对TCP连接进行保护，防止连接信息被嗅探和伪造。
- 启用TCP MD5选项,对TCP报文进行完整性验证，防止伪造的数据包被接受。
- 使用强壮的身份认证机制(如双因素认证)验证用户身份，防止会话被劫持后的非法操作。
- 限制连接的生命周期，定期更新会话密钥，减少会话劫持的风险。
(4) TCP欺骗攻击(TCP Spoofing)：
-
攻击原理：攻击者伪造TCP报文的源IP地址，欺骗服务器与其建立连接，从而绕过IP地址验证，进行非法操作。
-
防范方法:
- 在服务器上启用严格的反向路径过滤(RPF)机制，验证数据包的源IP地址是否合法。
- 使用加密协议(如SSL/TLS)对TCP连接进行保护，防止连接信息被伪造。
- 在应用层实现强壮的身份认证和授权机制，验证用户身份和权限。
- 使用防火墙或者IDS检测和过滤伪造的TCP报文。
(5) TCP小值MSS攻击(TCP MSS Attack)：
-
攻击原理：攻击者故意在TCP连接建立过程中，发送一个很小的MSS(Maximum Segment Size)值，导致后续数据传输中出现大量的小包，增加服务器的处理开销和网络拥塞。
-
防范方法:
- 在服务器上设置合理的最小MSS值，拒绝过小的MSS请求。
- 限制单个连接的数据包数量和频率，防止小包攻击耗尽服务器资源。
- 使用流量整形和限速机制，控制单个连接的带宽和数据包速率。
- 使用防火墙或者IDS检测和过滤异常的MSS值。
与TCP相关的攻击种类繁多，涉及连接建立、数据传输、连接释放等各个阶段。攻击者利用TCP协议的特性和缺陷，试图耗尽服务器资源、窃取敏感信息、劫持会话控制等。为了防范这些攻击，我们需要采取多层次、全方位的安全措施，包括加密通信、身份认证、完整性验证、访问控制、异常检测等。同时，也要加强网络基础设施的安全性，如防火墙、IDS、路由器等设备的配置和管理。
