Linux 内存管理之page cache
文章目录
- 一、page cache
- 1.1 File-backed pages和Anonymous pages
- 1.2 page cache/slab cache
- 1.3 读/写路径
- 1.4 脏页回写
- 1.5 drop_caches
- 1.6 时间局部性与空间局部性
- 1.7 Page Cache 的两种类型
- 1.8 关键数据结构
- 二、Page Cache 的产生
- 2.1 Buffered I/O（标准 I/O）
- 2.2 Memory-Mapped I/O（mmap）
- 三、page cache回收
- 3.1 回收模式
- zone：内存回收的基本单位
- 3.2 回收过程
- 3.2.1页面状态转换机制：晋升（Promotion）
- 3.2.2页面状态转换机制：降级（Demotion）
- 3.3 ANON/FILE LRU 链表
- 参考资料
一、page cache
Page Cache（页缓存） 是 Linux 内核中用于缓存文件数据（包括普通文件、块设备文件等）的核心机制，它以内存页（通常为 4KB）为单位，将磁盘中的文件数据存储在物理内存中，从而减少对磁盘的 I/O 访问，提升系统整体性能。
对磁盘的数据进行缓存从而提高性能主要是基于两个因素：
（1）磁盘访问的速度比内存慢好几个数量级（毫秒和纳秒的差距）
（2）被访问过的数据，有很大概率会被再次访问。
如下图所示：
1.1 File-backed pages和Anonymous pages
并不是所有 page 都被组织为 Page Cache。Linux 系统上供用户可访问的内存分为两个类型，即：File-backed pages和Anonymous pages。
// v5.15/source/include/linux/mm_types.h
struct page {
unsigned long flags; /* Atomic flags, some possibly
* updated asynchronously */
/*
* Five words (20/40 bytes) are available in this union.
* WARNING: bit 0 of the first word is used for PageTail(). That
* means the other users of this union MUST NOT use the bit to
* avoid collision and false-positive PageTail().
*/
union {
struct { /* Page cache and anonymous pages */
/**
* @lru: Pageout list, eg. active_list protected by
* lruvec->lru_lock. Sometimes used as a generic list
* by the page owner.
*/
struct list_head lru;
/* See page-flags.h for PAGE_MAPPING_FLAGS */
struct address_space *mapping;
pgoff_t index; /* Our offset within mapping. */
/**
* @private: Mapping-private opaque data.
* Usually used for buffer_heads if PagePrivate.
* Used for swp_entry_t if PageSwapCache.
* Indicates order in the buddy system if PageBuddy.
*/
unsigned long private;
};
......
}

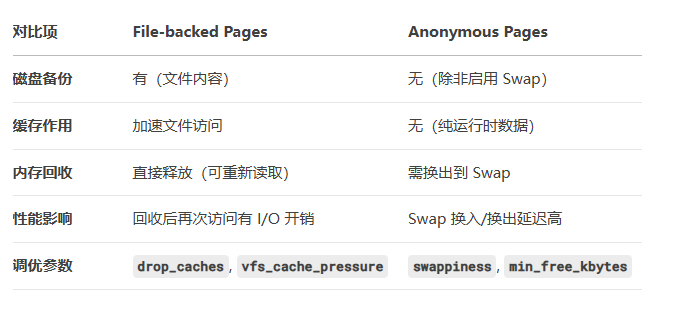

（1）File-backed pages：文件备份页也就是 Page Cache 中的 page，对应于磁盘上的若干数据块；对于这些页最大的问题是脏页回盘；
关联磁盘文件：内容对应于磁盘上的文件（如程序.text段等）。
缓存机制：属于 Page Cache 的一部分，由内核自动缓存以加速文件访问。
struct page中mapping字段最低位为 0 表示文件页。mapping指向该文件页关联文件的struct address_space（被文件的 inode 所持有），pgoff_t index字段表示该文件页在struct address_space中的索引。内核会通过 index 字段从 struct address_space 中查找该文件页。
File-backed pages（Page Cache）的内存回收代价较低。Page Cache 通常对应于一个文件上的若干顺序块，因此可以通过顺序 I/O 的方式落盘。另一方面，如果 Page Cache 上没有进行写操作（所谓的没有脏页），甚至不会将 Page Cache 回盘，因为数据的内容完全可以通过再次读取磁盘文件得到。
（2）Anonymous pages：匿名页不对应磁盘上的任何磁盘数据块，它们是进程的运行时内存空间（例如进程的堆，栈空间等属性）；
无磁盘关联：存储进程运行时动态分配的数据（如堆、栈、共享内存等），没有对应的磁盘文件，内容仅存在于内存。
struct page中mapping字段最低位为 1 表示匿名页。mapping指向该匿名页在进程虚拟内存空间中唯一对应的匿名映射区 struct anon_vma 结构体，用于物理内存到虚拟内存的反向映射。
// v5.15/source/include/linux/page-flags.h
#define PAGE_MAPPING_ANON 0x1
static __always_inline int PageAnon(struct page *page)
{
page = compound_head(page);
return ((unsigned long)page->mapping & PAGE_MAPPING_ANON) != 0;
}
Anonymous pages 的内存回收代价较高。这是因为 Anonymous pages 通常随机地写入持久化交换设备。另一方面，无论是否有更操作，为了确保数据不丢失，Anonymous pages 在 swap 时必须持久化到磁盘。
Anonymous pages不属于Page Cache。
swappiness是 Linux 内核控制 匿名页（Anonymous Pages） 与 文件缓存（File-backed Pages） 回收平衡的关键参数。
$ cat /proc/sys/vm/swappiness
60
定义：控制内核在内存不足时，优先回收文件缓存还是将匿名页换出到 Swap。
取值范围：0（禁用 Swap 倾向）到 100（积极使用 Swap，linux 5.8内核版本最大值改为200）。
默认值：60（大多数发行版的默认设置）。
// v5.8/source/mm/vmscan.c
/*
* From 0 .. 200. Higher means more swappy.
*/
int vm_swappiness = 60;
Linux内存回收业务当中更加偏向对文件页的回收，通过增大swappiness可以提高匿名页的扫描比例，进一步促进系统回收更多的匿名页。
1.2 page cache/slab cache
page cache 和 slab cache是两种cache。
文件 = 数据 + 元数据。
page cache对应的是文件系统中的文件数据（userdata），而inode cache对应的是文件系统中文件的元数据（metadata）。

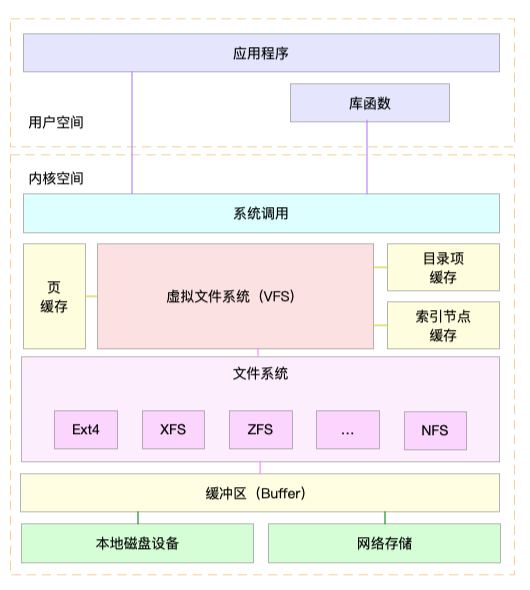

如下图所示：
page cache缓冲硬盘中的内容，dcache、icache缓存文件系统的数据。这些内容是为了提升性能而设计的，还可以再次从硬盘中重新读取来构建对象，这部分内容可以在内存紧张的时候可以直接释放。

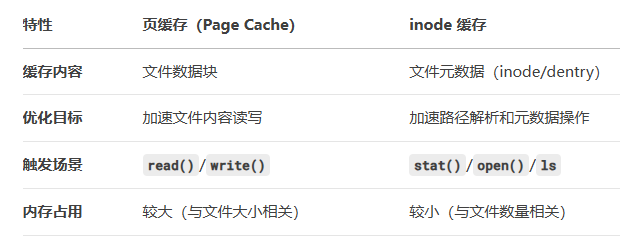

inode 缓存则主要用于缓存文件系统的元数据，比如文件名、文件权限、文件大小、文件的创建时间和修改时间等 。当我们要访问一个文件时，首先需要通过 inode 缓存找到文件的元数据，然后才能进一步读取文件的内容 。例如，当我们在命令行中输入ls命令查看目录下的文件时，系统会先在 inode 缓存中查找该目录下所有文件的元数据，然后将这些信息显示出来。如果没有 inode 缓存，每次执行ls命令都需要从磁盘中读取这些元数据，这将大大降低系统的响应速度 。inode 缓存通过将常用的元数据存储在内存中，减少了对磁盘的访问次数，提高了文件系统的性能 。
Page Cache 一般都是用户空间的程序在使用，但是是属于内核空间的内存，dcache、icache是内核空间在使用。
用户数据 Page Cache — reclaimable memory。
内核数据 Slab — reclaimable kernel memory。
1.3 读/写路径
（1）应用程序请求读取文件数据
内核首先检查 page cache 中是否存在所需数据
命中：直接从内存返回数据（快速路径）
未命中：发起磁盘 I/O，将数据读入 page cache 后再返回
当内核发起一个读请求时（例如进程发起read()请求），首先会检查请求的数据是否缓存到了Page Cache中。
如果有，那么直接从内存中读取，不需要访问磁盘，这被称为cache命中（cache hit）；
如果cache中没有请求的数据，即cache未命中（cache miss），就必须从磁盘中读取数据。然后内核将读取的数据缓存到cache中，这样后续的读请求就可以命中cache了。
page可以只缓存一个文件部分的内容，不需要把整个文件都缓存进来。
（2）应用程序写入文件数据
数据首先被写入 page cache
写入方式：
Write-back（默认）：延迟写入磁盘，定期或内存压力时同步。
而在Write Back模式下，数据更新仅在缓存中进行，不会立即写入主存储器。只有当缓存中的数据需要被新数据替换时，被修改的数据才会写回主存储器。这种方法的优点是提高了CPU执行的效率，因为不需要每次都写入慢速的主存储器。但缺点是实现起来技术较为复杂，且如果在更新后的数据未被写入主存储器时系统掉电，那么数据可能会丢失。
当内核发起一个写请求时（例如进程发起write()请求），同样是直接往cache中写入，后备存储中的内容不会直接更新（当服务器出现断电关机时，存在数据丢失风险）。
内核会将被写入的page标记为dirty，并将其加入dirty list中。内核会周期性地将dirty list中的page写回到磁盘上，从而使磁盘上的数据和内存中缓存的数据一致。
Write-through：同步写入磁盘和缓存。
在Write Through模式下，每当缓存中的数据被更新时，更改同时也会写入主存储器。这种方法的优点是简单且数据一致性较好，因为缓存和主存储器中的数据始终保持同步。但缺点是性能较低，因为每次写操作都需要访问主存储器，这会导致速度变慢。例如，如果一个程序频繁地修改一个局部变量，即使其他进程或线程不需要这些数据，CPU也会频繁地在缓存和主存储器之间交换数据，造成不必要的带宽损失。
1.4 脏页回写
当满足以下三个条件之一将触发脏数据刷新到磁盘操作：
（1）dirty_expire_centisecs
数据存在的时间超过了dirty_expire_centisecs时间；
cat /proc/sys/vm/dirty_expire_centisecs
3000
这个值的单位为 百分之一秒（centiseconds），因此 3000 表示 30 秒。
定义 脏页（被修改但未写入磁盘的数据） 在内存中的最长存活时间。
超过这个时间后，内核的 flush 线程（如 kworker 或旧版 pdflush）会将这些脏页写入磁盘（即使未达到 dirty_background_ratio 或 dirty_ratio 阈值）。
适用于 Writeback（写回）缓存策略（Linux 默认的文件写入方式）。
（2）dirty_background_ratio
脏数据所占内存 > dirty_background_ratio，也就是说当脏数据所占用的内存占总内存的比例超过dirty_background_ratio的时候会触发pdflush刷新脏数据。
cat /proc/sys/vm/dirty_background_ratio
10
表示当系统内存中的 脏页（Dirty Pages） 达到总内存的 10% 时，内核会 异步 启动后台进程（如 kworker 或 flush 线程）将脏页写入磁盘，而不会阻塞应用程序的 I/O 操作。
定义 触发后台异步刷脏的内存脏页比例（单位：百分比）。
默认值 10 表示当脏页占用超过 10% 的可用内存 时，内核开始 后台写入磁盘。
不影响应用程序性能，因为刷盘是异步进行的。
（3）dirty_ratio
脏数据所占内存 > dirty_ratio，也就是说当脏数据所占用的内存占总内存的比例超过dirty_ratio的时候，内核会 强制同步 将脏页写入磁盘，阻塞 所有新的写 I/O 操作，直到脏页比例降低。
cat /proc/sys/vm/dirty_ratio
20
dirty_ratio=20 是 Linux 内核控制 同步刷脏（Sync Writeback） 的关键参数，表示当系统内存中的 脏页（Dirty Pages） 达到总内存的 20% 时，内核会 强制同步 将脏页写入磁盘，阻塞 所有新的写 I/O 操作，直到脏页比例降低。
定义 触发同步刷脏的内存脏页比例（单位：百分比）。
默认值 20 表示当脏页占用超过 20% 的可用内存 时，内核会 强制同步刷盘，导致应用程序的写入操作被阻塞。
直接影响 I/O 性能，因为刷盘是同步进行的（相比 dirty_background_ratio 的异步刷盘）。
与 dirty_background_ratio 的关系：
dirty_background_ratio=10 异步刷盘（后台线程处理） 不影响应用性能。
dirty_ratio=20 同步刷盘（阻塞应用 I/O） 可能导致写入延迟增加。

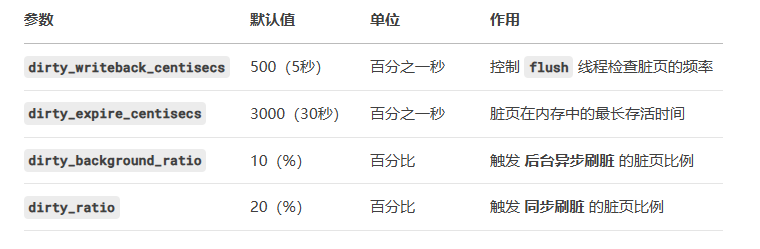

还有参数dirty_writeback_centisecs：
cat /proc/sys/vm/dirty_writeback_centisecs
500
dirty_writeback_centisecs=500 是 Linux 内核控制 脏页回写（Writeback）线程唤醒频率 的参数，单位是 百分之一秒（centiseconds），默认值 500 表示 每 5 秒 唤醒一次 flush 线程（如 kworker）检查并回写脏页到磁盘。
控制内核 定期检查脏页 的频率，决定刷盘的 及时性。
默认 500（5 秒）表示：
每隔 5 秒，内核唤醒 flush 线程检查是否有脏页需要写入磁盘。
如果发现脏页 超过 dirty_expire_centisecs（默认 30 秒），则触发回写。
注意：该参数仅控制 检查频率，实际刷盘还受 dirty_background_ratio 和 dirty_ratio 影响。
查看脏页情况：
# 查看当前脏页大小（KB）
cat /proc/meminfo | grep Dirty
# 查看刷盘线程状态
grep -E 'dirty|writeback' /proc/vmstat
# 查看当前刷盘策略
sysctl -a | grep dirty
$ cat /proc/meminfo | grep Dirty
Dirty: 8 kB
$ grep -E 'dirty|writeback' /proc/vmstat
nr_dirty 2
nr_writeback 0
nr_writeback_temp 0
nr_dirty_threshold 3056636
nr_dirty_background_threshold 1526452
$ sudo /sbin/sysctl -a | grep dirty
vm.dirty_background_bytes = 0
vm.dirty_background_ratio = 10
vm.dirty_bytes = 0
vm.dirty_expire_centisecs = 3000
vm.dirty_ratio = 20
vm.dirty_writeback_centisecs = 500
vm.dirtytime_expire_seconds = 43200
1.5 drop_caches

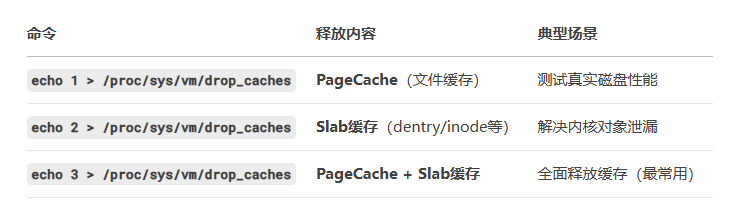

/proc/sys/vm/drop_caches 是一个用于 手动清理 Linux 内核缓存 的特殊文件，可以通过写入不同的值来释放 Page Cache、Slab 缓存等。
To free pagecache:
echo 1 > /proc/sys/vm/drop_caches
To free reclaimable slab objects (includes dentries and inodes):
echo 2 > /proc/sys/vm/drop_caches
To free slab objects and pagecache:
echo 3 > /proc/sys/vm/drop_caches
仅在调试/测试时使用，生产环境优先依赖内核自动管理。
如需使用，务必先执行 sync 并评估性能影响。
这是一个调试工具，而非生产环境调优手段。内核自动回收机制比手动操作高效得多。
注意：比如使用 echo 2 > /proc/sys/vm/drop_caches reclaimable slab objects，回收了 inode slab obeject，那么 inode 对应的Page Cache也都会被回收掉，所以如果业务进程读取的文件对应的inode被回收了，那么该文件所有的Page Cache都会被释放掉。
进程会通过inode来找到文件的地址空间（address_space），然后结合文件偏移（会转换成page index）来找具体的Page。如果该Page存在，那就说明文件内容已经被读取到了内存；如果该Page不存在那就说明不在内存中，需要到磁盘中去读取。你可以理解为inode是Pagecache Page（页缓存的页）的宿主（host），如果inode不存在了，那么PageCache Page也就不存在了。
1.6 时间局部性与空间局部性
（1）时间局部性与 Page Cache
原理
定义：最近访问的数据很可能在短期内被再次访问。
Page Cache 实现：
内核保留最近访问的磁盘数据在内存中，后续重复访问可直接命中缓存。
LRU（最近最少使用）算法管理缓存回收，优先保留热点数据。
（2）空间局部性与预读（Readahead）
原理
定义：访问某一数据时，其相邻数据很可能被连续访问。
Page Cache 实现：
预读算法：检测到顺序访问模式时，异步提前读取后续磁盘块（如 readahead(2) 系统调用）。
预读窗口动态调整：根据应用访问模式自适应扩展/收缩。
1.7 Page Cache 的两种类型
(1) Discardable Pages（可丢弃页）
对应内容：只读文件段（如代码段 .text）
特点：
内容一致性：内存副本与磁盘完全一致，无修改可能。
回收代价：直接清空页表项（PTE）即可，无需 I/O 操作。
内核标记：PG_clean（无脏数据）。
(2) Syncable Pages（需同步页）
对应内容：可读写文件数据（如数据段 .data）
特点：
脏页标记：通过 SetPageDirty(page) 设置 PG_dirty 标志，同时 CPU 硬件会设置 PTE 的 Dirty 位。
回写触发：
周期性地由 flush 线程（如 kworker）扫描。
达到 dirty_expire_centisecs（默认 30 秒）或内存压力时触发。
1.8 关键数据结构
struct address_space {
struct inode *host; // 所属的inode
struct radix_tree_root page_tree; // 基数树存储page cache页
// ...
};
struct page {
unsigned long flags; // 页面标志位
struct address_space *mapping; // 所属的address_space
pgoff_t index; // 在文件中的偏移（页为单位）
// ...
};
一个address_space管理了一个文件在内存中缓存的所有pages，这部分缓存也是页高速缓存。
每个进程打开一个文件的时候，都会生成一个表示这个文件的struct file，但是文件的struct inode只有一个，inode才是文件的唯一标识，指向address_space的指针就是内嵌在inode结构体中的。在page cache中，每个page都有对应的文件，这个文件就是这个page的owner，address_space将属于同一owner的pages联系起来，将这些pages的操作方法与文件所属的文件系统联系起来。
二、Page Cache 的产生
在 Linux 中，Page Cache 主要通过两种机制产生：Buffered I/O（标准 I/O） 和 Memory-Mapped I/O（存储映射 I/O）。

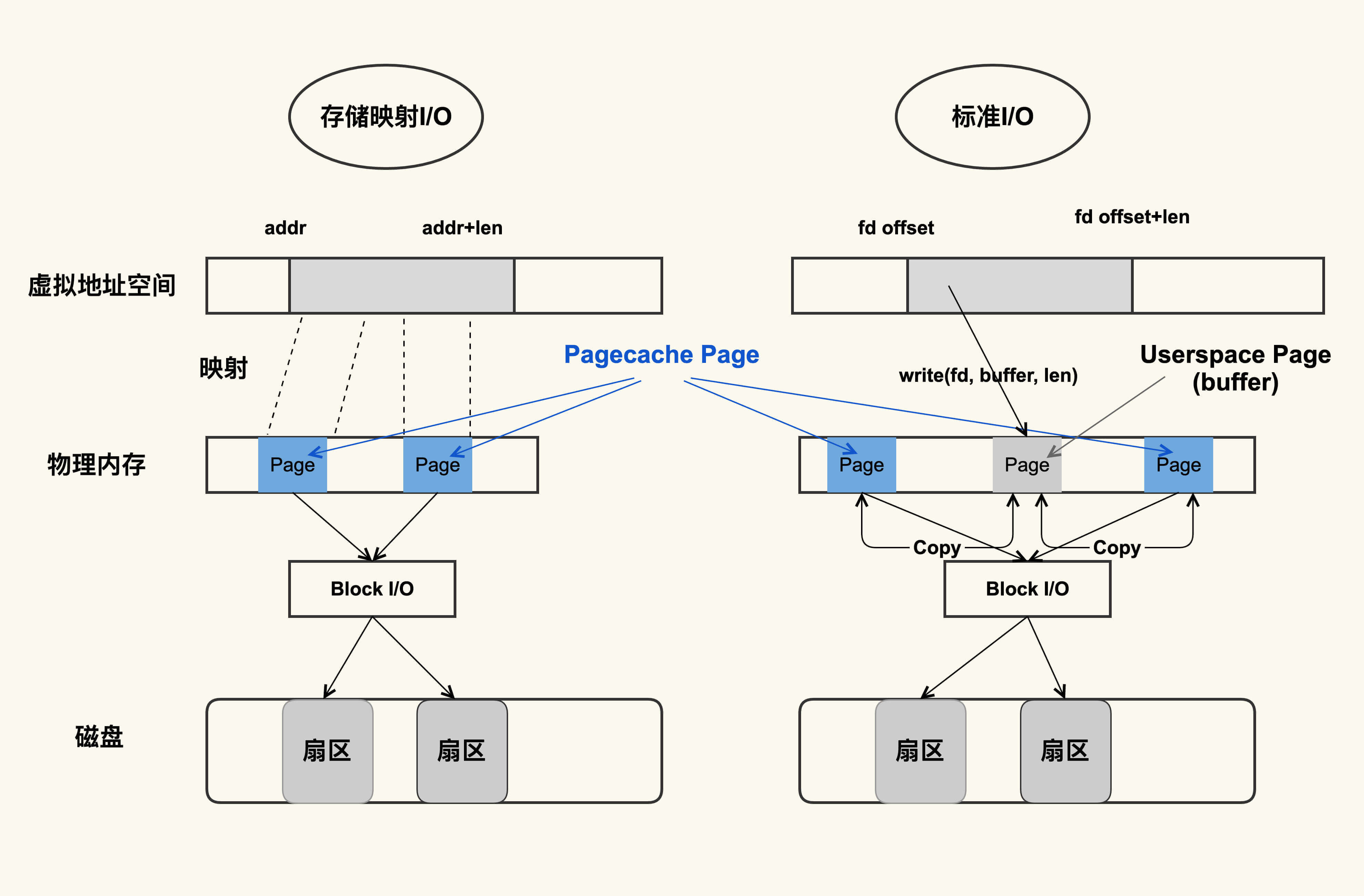

如下图所示：
2.1 Buffered I/O（标准 I/O）
系统调用：通过 read()/write() 等标准文件操作接口。
磁盘文件 → Page Cache → 用户态缓冲区（如 `fread()` 的 buffer）→ 应用程序
内核参与：数据需在 用户态缓冲区 和 Page Cache 之间显式拷贝。
标准I/O是写的(write(2))用户缓冲区(Userpace Page对应的内存)，然后再将用户缓冲区里的数据拷贝到内核缓冲区(Pagecache Page对应的内存)；如果是读的(read(2))话则是先从内核缓冲区拷贝到用户缓冲区，再从用户缓冲区读数据，也就是buffer和文件内容不存在任何映射关系。

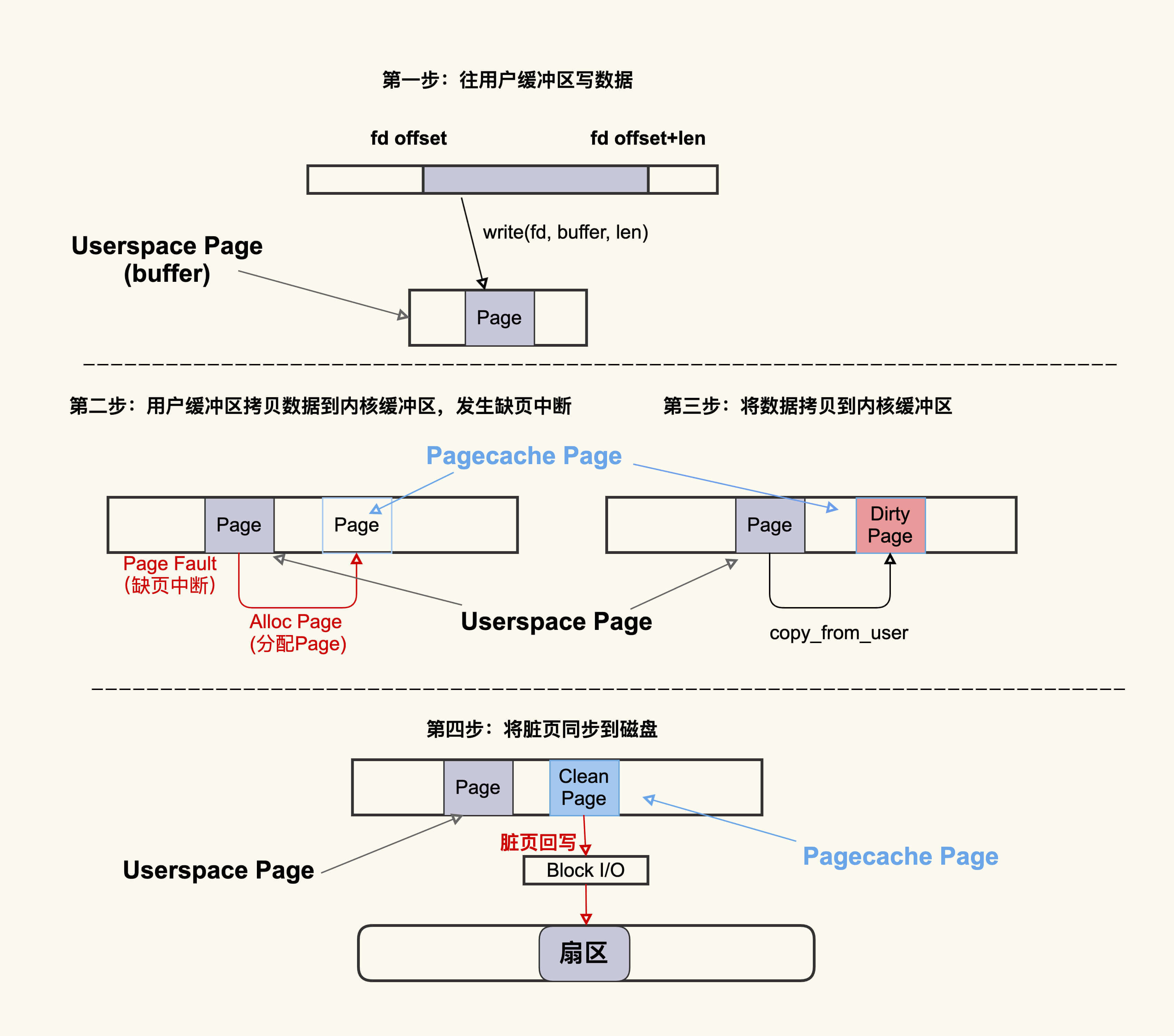

如下图所示：
这个过程大致可以描述为：首先往用户缓冲区buffer(这是Userspace Page)写入数据，然后buffer中的数据拷贝到内核缓冲区（这是Pagecache Page），如果内核缓冲区中还没有这个Page，就会发生Page Fault会去分配一个Page，拷贝结束后该Pagecache Page是一个Dirty Page（脏页），然后该Dirty Page中的内容会同步到磁盘，同步到磁盘后，该Pagecache Page变为Clean Page并且继续存在系统中。
2.2 Memory-Mapped I/O（mmap）
系统调用：通过 mmap() 直接将文件映射到进程地址空间。
磁盘文件 → Page Cache → 进程虚拟内存（直接映射，无拷贝）
内核参与：通过 缺页异常（Page Fault） 按需加载数据，对应用程序透明。
对于存储映射I/O而言，则是直接将Pagecache Page给映射到用户地址空间，用户直接读写Pagecache Page中内容。
三、page cache回收
page cache回收用于在系统内存不足时释放被缓存的文件数据所占用的内存。
page cache 中的页面和 anonymous page 都是可以被回收的。
对于内存管理，我们回收的目的主要是基于用户空间进行回收，其主要回收的策略如下：
（1）用户空间内存:原则上应该都可以参与内存回收，除非那些被进程锁定（mlock()）的页。
（2）内核空间内存:一般内核代码段，数据段，内核kmalloc()/vmalloc()出来的内存，内核线程占用的内存等都是不可以回收的，除此之外的内存都是我们要回收，所以大致为磁盘高速缓存(如索引节点，目录项高速缓存），页面高速缓存(访问文件时系统生成的页面cache)，mmap()文件时所用的有名映射所使用的物理内存。
3.1 回收模式

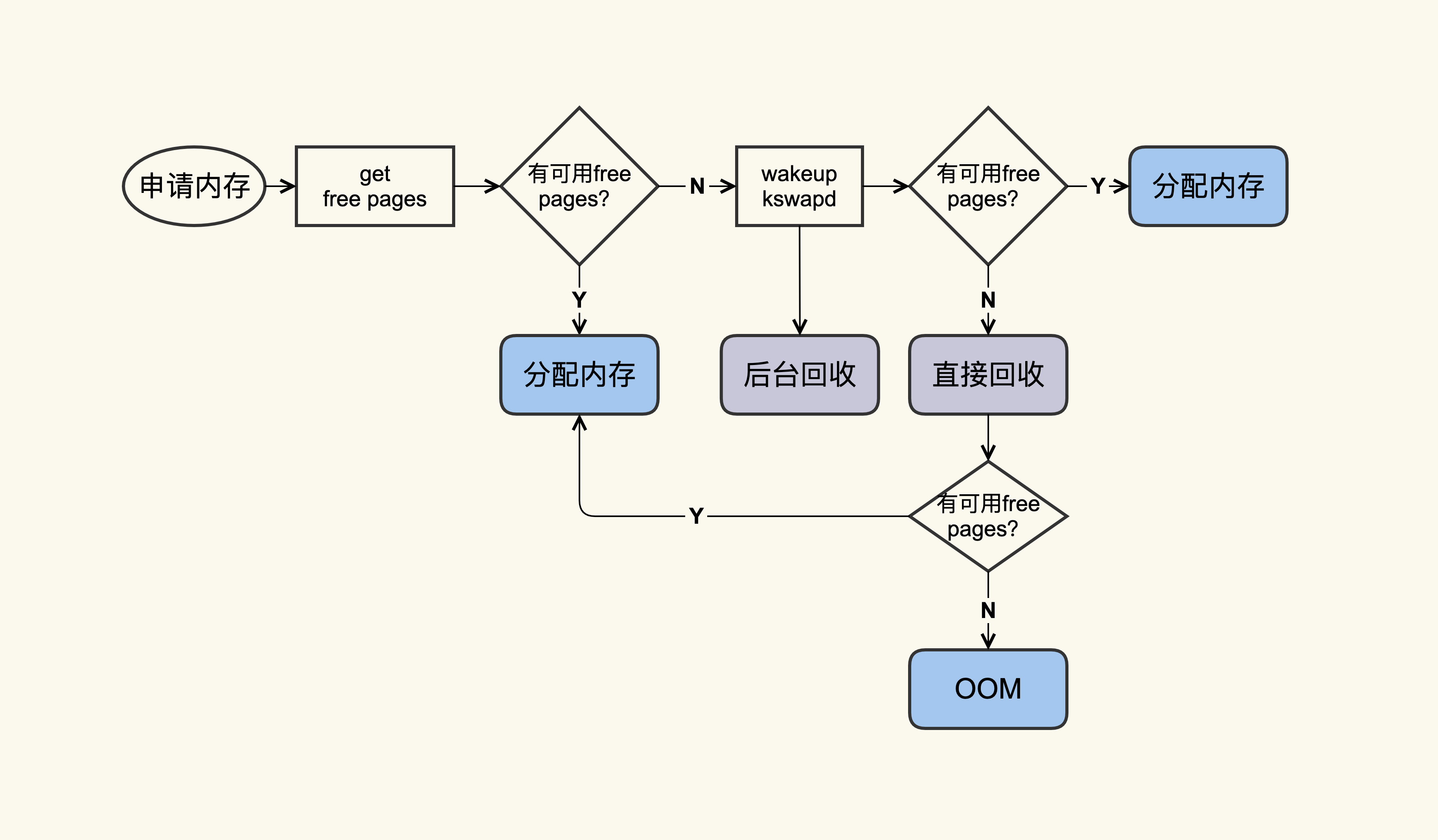

如下如所示：
zone：内存回收的基本单位
内存回收是以zone为单位进行的，zone的内存回收，它针对三样东西进程回收：slab、lru链表中的页、buffer_head。而系统判断一个zone需不需要进行内存回收，如上面所说，为zone设置一条线，当此zone的空闲页框不足以到达这条线时，就会对此zone进行内存回收，实际上一个zone有三条线，这三条线分别是最小阀值(WMARK_MIN)，低阀值(WMARK_LOW)，高阀值(WMARK_HIGH)，它们都保存在zone的watermark[NR_WMARK]数组中，这个数组中保存的是各个阀值要求的页框数量，而每个阀值都会对内存回收造成影响。

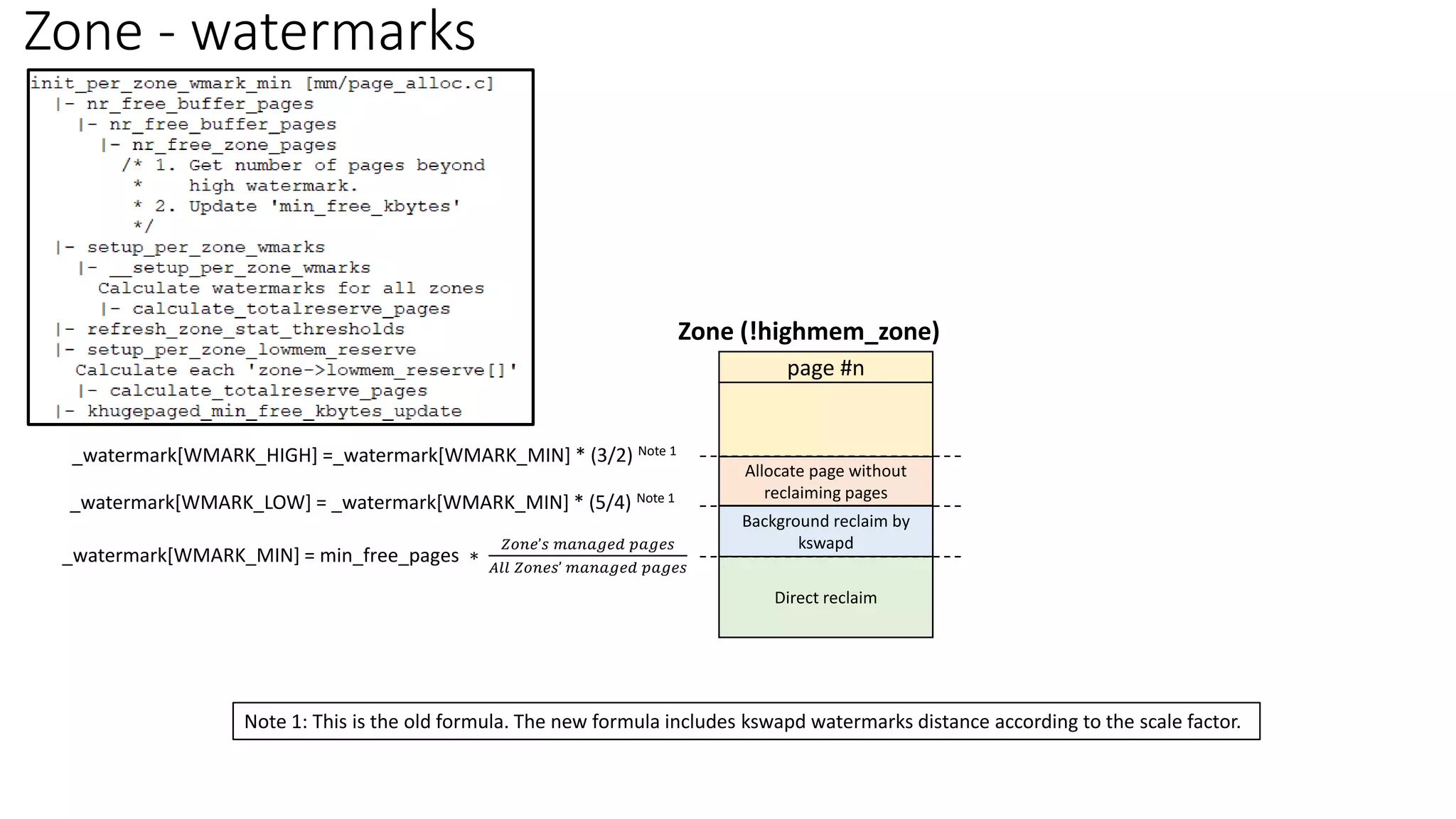

内核为每个物理内存区域（zone）画了三条水位线：WMARK_MIN（页最小阈值）， WMARK_LOW（页低阈值）和 WMARK_HIGH（页高阈值）。定义在 zone_watermarks 枚举中。
enum zone_watermarks {
WMARK_MIN,
WMARK_LOW,
WMARK_HIGH,
NR_WMARK
};
内存水位线是按区域（zone）维护的三个阈值，用于监控和管理系统内存使用状态：
（1）WMARK_MIN（最低水位线）
当可用内存低于此阈值时，系统进入紧急状态
触发直接内存回收（Direct Reclaim），可能导致应用程序短暂卡顿
优先保证关键内核操作的内存需求
（2）WMARK_LOW（低水位线）
当可用内存低于此阈值时，系统开始后台异步回收内存
唤醒 kswapd 内核线程进行页面回收（Page Reclaim）
维持系统内存的 “健康状态”
（3）WMARK_HIGH（高水位线）
当可用内存高于此阈值时，系统内存充足
停止后台内存回收，允许更宽松的内存分配策略
通常作为系统内存使用的 “安全上限”

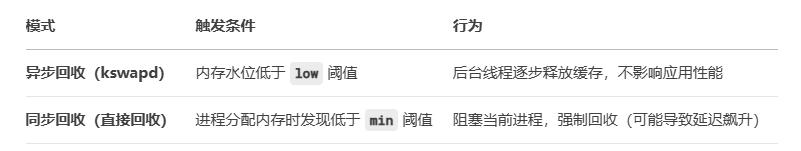

内存回收策略
kswapd 后台回收：异步进行，优先回收不常用的匿名页和文件缓存。
直接内存回收：同步阻塞应用程序，强制回收内存以满足紧急需求。
内存不足（OOM）：当所有回收手段无效时，触发 OOM 杀手选择进程终止。
阈值计算
水位线值通常基于区域总页数的百分比动态计算，例如：
min = zone->managed_pages * (sysctl_vm_min_free_kbytes / totalram_pages);
low = min * 5/4;
high = min * 3/2;
WMARK_MIN、WMARK_LOW和WMARK_HIGH 水位线都是通过内核参min_free_kbytes分别计算得到，使用sysctl可以动态设置这个参数，达到动态控制水位线的目的。
cat /proc/sys/vm/min_free_kbytes
67584
min_free_kbytes 是 Linux 内核中的一个关键参数，用于控制系统预留的最低空闲内存量。这个参数直接影响内存水位线机制的行为，对系统性能和稳定性有重要影响。
基本功能
min_free_kbytes 定义了系统中每个内存区域（zone）必须保留的最低空闲内存量（以千字节为单位）。
根据每个区域容量大小比例，从min_free_kbytes划分每个区域的 WMARK_MIN 水位线。
这个值直接决定了内存水位线中的 WMARK_MIN 阈值，而 WMARK_LOW 和 WMARK_HIGH 则基于 WMARK_MIN 按比例计算。
3.2 回收过程
page cache 中的页面和 anonymous page 都是可以被回收的。
在回收page cache文件页时，系统会先判断文件页的状态。如果文件页保存的内容与磁盘中文件对应内容一致，即该文件页是干净的，那么无需进行回写操作，可直接将其作为空闲页框释放到伙伴系统；反之，如果文件页保存的数据和磁盘中文件对应的数据不一致，这样的文件页被称为脏页，就需要先将其回写到磁盘中对应数据所在的位置，确保数据的一致性，然后才能作为空闲页框释放 。
anonymous page用于存储进程的堆、栈数据等 。当系统需要回收匿名页时，会筛选出那些访问频率较低、不经常使用的匿名页，将它们写入到 swap 分区中。swap 分区就像是内存的 “临时仓库”，当内存空间紧张时，把暂时不用的数据存放到这里，等需要时再取回来。写入 swap 分区后，这些匿名页就可以作为空闲页框释放到伙伴系统，供其他进程申请使用，从而有效缓解内存压力。
上面说到zone的内存回收，它针对三样东西进程回收：slab、lru链表中的页、buffer_head。这里只讨论内存回收针对lru链表中的页是如何进行回收的。lru链表主要用于管理进程空间中使用的内存页。
在 Linux 内核的内存管理中，LRU（Least Recently Used）链表用于高效管理内存页的回收。Linux 采用的方法是维护 2 个双向链表，一个是包含了最近使用页面的 active list，另一个是包含了最近不使用页面的 inactive list。并且在 struct page 的 page flags 中使用了 PG_referenced 和 PG_active 两个标志位来标识页面的活跃程度。
Active List 与 Inactive List 的作用：
双向链表结构
active list：存储近期活跃页面（PG_active=1），新页面从头部插入，尾部页面可能降级。
inactive list：存储非活跃页面（PG_active=0），尾部页面优先被回收。
PG_active：标记页面所属链表（1=active，0=inactive）。
PG_referenced：标记页面近期是否被访问（1 = 已访问，0 = 未访问）。
// v5.15/source/include/linux/mm_types.h
struct page {
unsigned long flags; /* Atomic flags, some possibly
* updated asynchronously */
......
}
页描述符页描述符中对内存回收来说非常必要的标志：
PG_lru：表示页在lru链表中
PG_referenced: 表示页最近被访问(只有文件页使用)
PG_dirty：页为脏页，文件页被修改，以及非文件页加入到swap cache后，就会被标记为脏页。在此页回写前会被清除，但是回写失败时又会被置位
PG_active：页为活动页，配合PG_lru就可以得出页是处于非活动页lru链表还是活动页lru链表PG_private：页描述符中的page->private保存有数据
PG_writeback：页正在进行回写
PG_swapbacked：此页可写入swap分区，一般用于表示此页是非文件页
PG_swapcache：页已经加入到了swap cache中(只有非文件页使用)
PG_reclaim：页正在进行回收，只有在内存回收时才会对需要回收的页进行此标记
PG_mlocked：页被锁在内存中
3.2.1页面状态转换机制：晋升（Promotion）
晋升（Promotion）：从 inactive 到 active
触发条件：inactive list 中的页面被访问 2 次（即 PG_referenced=1 时再次被访问）。
操作：
通过activate_page()将页面移至 active list 头部。
设置 PG_active=1，清 0 PG_referenced。
当页面被访问时，内核调用 mark_page_accessed()：
// v5.15/source/mm/swap.c
/*
* Mark a page as having seen activity.
*
* inactive,unreferenced -> inactive,referenced
* inactive,referenced -> active,unreferenced
* active,unreferenced -> active,referenced
*
* When a newly allocated page is not yet visible, so safe for non-atomic ops,
* __SetPageReferenced(page) may be substituted for mark_page_accessed(page).
*/
void mark_page_accessed(struct page *page)
{
page = compound_head(page);
if (!PageReferenced(page)) {
SetPageReferenced(page);
} else if (PageUnevictable(page)) {
/*
* Unevictable pages are on the "LRU_UNEVICTABLE" list. But,
* this list is never rotated or maintained, so marking an
* evictable page accessed has no effect.
*/
} else if (!PageActive(page)) {
/*
* If the page is on the LRU, queue it for activation via
* lru_pvecs.activate_page. Otherwise, assume the page is on a
* pagevec, mark it active and it'll be moved to the active
* LRU on the next drain.
*/
if (PageLRU(page))
activate_page(page);
else
__lru_cache_activate_page(page);
ClearPageReferenced(page);
workingset_activation(page);
}
if (page_is_idle(page))
clear_page_idle(page);
}
EXPORT_SYMBOL(mark_page_accessed);
mark_page_accessed() 函数负责管理页面的活跃状态标记（PG_referenced 和 PG_active）。
标记页面为“被访问过”，参与 LRU 链表的活跃度管理。
关键行为：
（1）若页面首次被访问，设置 PG_referenced 标志。
if (!PageReferenced(page)) {
SetPageReferenced(page);
}
对应状态转换：inactive,unreferenced → inactive,referenced。
（2）若页面已被访问过（PG_referenced 已设置）且可回收，则将其激活（移到 Active List）。
if (PageLRU(page))
activate_page(page);
else
__lru_cache_activate_page(page);
ClearPageReferenced(page);
workingset_activation(page);
}
逻辑分支：
页面在 LRU 链表上：调用 activate_page() 将其从 Inactive List 移到 Active List。
页面在 PageVec 缓存中：通过 __lru_cache_activate_page() 标记，待后续批量处理。
状态操作：
清除 PG_referenced（因已激活，无需重复标记）。
调用 workingset_activation() 更新工作集统计（用于内存压力评估）。
对应状态转换：inactive,referenced → active,unreferenced。
（3）处理不可回收页面（Unevictable）和空闲页面（Idle）的特殊情况。
if (page_is_idle(page))
clear_page_idle(page);
关键设计思想
(1) 二次机会算法（Second Chance）
规则：页面需被访问 两次（首次设 PG_referenced，二次激活）才能晋升到 Active List。
优势：避免短暂访问的页面长期占用 Active List。
(2) 批处理优化
PageVec 机制：不在 LRU 上的页面（如刚分配）暂存到每 CPU 缓存，减少锁争用。
性能权衡：延迟激活操作，提升并发性能。
3.2.2页面状态转换机制：降级（Demotion）
内核定期扫描 Active List，将未被引用的页面降级。
shrink_active_list() 函数扫描 Active LRU 链表，根据页面访问情况决定将其降级到 Inactive List 或保留在 Active List。
// v5.15/source/mm/vmscan.c
/*
* shrink_active_list() moves pages from the active LRU to the inactive LRU.
*
* We move them the other way if the page is referenced by one or more
* processes.
*
* If the pages are mostly unmapped, the processing is fast and it is
* appropriate to hold lru_lock across the whole operation. But if
* the pages are mapped, the processing is slow (page_referenced()), so
* we should drop lru_lock around each page. It's impossible to balance
* this, so instead we remove the pages from the LRU while processing them.
* It is safe to rely on PG_active against the non-LRU pages in here because
* nobody will play with that bit on a non-LRU page.
*
* The downside is that we have to touch page->_refcount against each page.
* But we had to alter page->flags anyway.
*/
static void shrink_active_list(unsigned long nr_to_scan,
struct lruvec *lruvec,
struct scan_control *sc,
enum lru_list lru)
{
unsigned long nr_taken;
unsigned long nr_scanned;
unsigned long vm_flags;
LIST_HEAD(l_hold); /* The pages which were snipped off */
LIST_HEAD(l_active);
LIST_HEAD(l_inactive);
struct page *page;
unsigned nr_deactivate, nr_activate;
unsigned nr_rotated = 0;
int file = is_file_lru(lru);
struct pglist_data *pgdat = lruvec_pgdat(lruvec);
lru_add_drain();
spin_lock_irq(&lruvec->lru_lock);
nr_taken = isolate_lru_pages(nr_to_scan, lruvec, &l_hold,
&nr_scanned, sc, lru);
__mod_node_page_state(pgdat, NR_ISOLATED_ANON + file, nr_taken);
if (!cgroup_reclaim(sc))
__count_vm_events(PGREFILL, nr_scanned);
__count_memcg_events(lruvec_memcg(lruvec), PGREFILL, nr_scanned);
spin_unlock_irq(&lruvec->lru_lock);
while (!list_empty(&l_hold)) {
cond_resched();
page = lru_to_page(&l_hold);
list_del(&page->lru);
if (unlikely(!page_evictable(page))) {
putback_lru_page(page);
continue;
}
if (unlikely(buffer_heads_over_limit)) {
if (page_has_private(page) && trylock_page(page)) {
if (page_has_private(page))
try_to_release_page(page, 0);
unlock_page(page);
}
}
if (page_referenced(page, 0, sc->target_mem_cgroup,
&vm_flags)) {
/*
* Identify referenced, file-backed active pages and
* give them one more trip around the active list. So
* that executable code get better chances to stay in
* memory under moderate memory pressure. Anon pages
* are not likely to be evicted by use-once streaming
* IO, plus JVM can create lots of anon VM_EXEC pages,
* so we ignore them here.
*/
if ((vm_flags & VM_EXEC) && page_is_file_lru(page)) {
nr_rotated += thp_nr_pages(page);
list_add(&page->lru, &l_active);
continue;
}
}
ClearPageActive(page); /* we are de-activating */
SetPageWorkingset(page);
list_add(&page->lru, &l_inactive);
}
/*
* Move pages back to the lru list.
*/
spin_lock_irq(&lruvec->lru_lock);
nr_activate = move_pages_to_lru(lruvec, &l_active);
nr_deactivate = move_pages_to_lru(lruvec, &l_inactive);
/* Keep all free pages in l_active list */
list_splice(&l_inactive, &l_active);
__count_vm_events(PGDEACTIVATE, nr_deactivate);
__count_memcg_events(lruvec_memcg(lruvec), PGDEACTIVATE, nr_deactivate);
__mod_node_page_state(pgdat, NR_ISOLATED_ANON + file, -nr_taken);
spin_unlock_irq(&lruvec->lru_lock);
mem_cgroup_uncharge_list(&l_active);
free_unref_page_list(&l_active);
trace_mm_vmscan_lru_shrink_active(pgdat->node_id, nr_taken, nr_activate,
nr_deactivate, nr_rotated, sc->priority, file);
}
关键操作：
（1）从 Active List 隔离指定数量的页面（isolate_lru_pages）。
lru_add_drain(); // 确保所有待处理的LRU操作完成
spin_lock_irq(&lruvec->lru_lock);
nr_taken = isolate_lru_pages(nr_to_scan, lruvec, &l_hold, &nr_scanned, sc, lru);
spin_unlock_irq(&lruvec->lru_lock);
lru_add_drain()：清空每 CPU 的 LRU 缓存（pagevec），确保后续操作基于最新状态。
隔离页面：从 Active List 取出 nr_to_scan 个页面到临时链表 l_hold，避免长期持有锁。
（2）检查页面的访问状态（page_referenced）。
while (!list_empty(&l_hold)) {
page = lru_to_page(&l_hold);
if (page_referenced(page, ...)) {
if ((vm_flags & VM_EXEC) && page_is_file_lru(page)) {
nr_rotated++;
list_add(&page->lru, &l_active); // 保留在Active
continue;
}
}
ClearPageActive(page);
list_add(&page->lru, &l_inactive); // 降级到Inactive
}
page_referenced()：检查页面近期是否被访问（通过反向映射遍历 PTE 的 ACCESSED 位）。
特殊处理可执行文件页：若文件页具有 VM_EXEC 标志（如二进制代码），给予额外活跃周期，提升程序运行性能。
降级逻辑：未被引用的页面清除 PG_active 标志，准备移入 Inactive List。
（3）将页面重新分类到 Active 或 Inactive 链表（move_pages_to_lru）。
spin_lock_irq(&lruvec->lru_lock);
nr_activate = move_pages_to_lru(lruvec, &l_active);
nr_deactivate = move_pages_to_lru(lruvec, &l_inactive);
spin_unlock_irq(&lruvec->lru_lock);
3.3 ANON/FILE LRU 链表
内核维护了四种主要的 LRU 链表，分别针对不同类型的页面进行优化：
| LRU 链表 | 描述 | 典型页面类型 |
|---|---|---|
| LRU_ACTIVE_ANON | 活跃的匿名页（Anonymous Pages） | 进程堆、栈、共享内存等动态分配的内存 |
| LRU_INACTIVE_ANON | 非活跃的匿名页 | 近期未使用的匿名页，可能被换出到 Swap |
| LRU_ACTIVE_FILE | 活跃的文件页（File-backed Pages） | 频繁访问的文件缓存（如代码、数据文件） |
| LRU_INACTIVE_FILE | 非活跃的文件页 | 近期未使用的文件缓存，可直接丢弃 |
链表定义（mmzone.h）：
// v5.15/source/include/linux/mmzone.h
/*
* We do arithmetic on the LRU lists in various places in the code,
* so it is important to keep the active lists LRU_ACTIVE higher in
* the array than the corresponding inactive lists, and to keep
* the *_FILE lists LRU_FILE higher than the corresponding _ANON lists.
*
* This has to be kept in sync with the statistics in zone_stat_item
* above and the descriptions in vmstat_text in mm/vmstat.c
*/
#define LRU_BASE 0
#define LRU_ACTIVE 1
#define LRU_FILE 2
enum lru_list {
LRU_INACTIVE_ANON = LRU_BASE,
LRU_ACTIVE_ANON = LRU_BASE + LRU_ACTIVE,
LRU_INACTIVE_FILE = LRU_BASE + LRU_FILE,
LRU_ACTIVE_FILE = LRU_BASE + LRU_FILE + LRU_ACTIVE,
LRU_UNEVICTABLE,
NR_LRU_LISTS
};
struct lruvec {
struct list_head lists[NR_LRU_LISTS];
......
}
typedef struct pglist_data {
......
/* Fields commonly accessed by the page reclaim scanner */
/*
* NOTE: THIS IS UNUSED IF MEMCG IS ENABLED.
*
* Use mem_cgroup_lruvec() to look up lruvecs.
*/
struct lruvec __lruvec;
......
}
(1) 查看 LRU 链表大小
cat /proc/meminfo | grep -iE 'active|inactive'
Active: 4477068 kB
Inactive: 10577744 kB
Active(anon): 1964 kB
Inactive(anon): 5480488 kB
Active(file): 4475104 kB
Inactive(file): 5097256 kB
（2）链表在 node 的各个 zone 上的分布
cat /proc/zoneinfo
Node 0, zone DMA
per-node stats
nr_inactive_anon 1370098
nr_active_anon 491
nr_inactive_file 1274314
nr_active_file 1119114
nr_unevictable 143
参考资料
Linux内核技术实战课
https://zhuanlan.zhihu.com/p/70964195
本文地址：https://www.vps345.com/16005.html
