蜂鸟E203 hbirdv2项目复现与FPGA开发【基于Linux】
目录
1 前言
1.1 设计目标与定位
1.2 架构特性
1.3 开发与调试支持
1.4 配套SoC与扩展性
2 开发环境
3 移植思路
4 准备工作
4.1 E203工程获取
4.2 具体安装步骤
4.3 E203项目的目录结构
5 vcs+verdi仿真
5.1 编译测试
5.2 运行仿真
5.3 显示波形
6 SDK测试
6.1 环境搭建
6.2 获取SDK工程
6.3 编译SDK工程
6.4 SDK联合仿真
6.5 修改ITCM和DTCM容量
7 FPGA工程与上板调试
7.1 vivado综合
7.2 上板调试
8 参考链接
1 前言
蜂鸟E203是一款由中国本土团队开发的开源RISC-V处理器内核，专为超低功耗与极小面积场景设计，适用于IoT设备、嵌入式系统及教育研究领域。
以下是其核心特点与架构的简要介绍：
1.1 设计目标与定位
- 能效比优化：通过两级流水线精简架构，实现了比同级ARM Cortex-M系列更优的功耗与面积表现。
- 开源属性：完整开放RTL代码（Verilog编写）及配套SoC，适合学术研究与爱好者学习，但未承诺商用质量。
1.2 架构特性
- 指令集支持：兼容RISC-V RV32I/E/A/M/C/F/D等子集，支持机器模式（Machine Mode Only）。
- 存储结构：
- 指令与数据分离的紧耦合存储（ITCM/DTCM），基于单周期SRAM实现，ITCM宽度64位以降低功耗。
- 支持系统总线、私有外设接口及快速IO接口，灵活配置地址空间。
1.3 开发与调试支持
- 工具链：提供成熟的GCC编译工具链和OpenOCD调试环境，支持Windows/Linux平台。
- 调试接口：集成标准JTAG接口，支持GDB交互调试（但暂不支持硬件断点与监视点）。
- 仿真验证：支持VCS+Verdi等工业级仿真工具，提供回归测试脚本与波形调试流程。
1.4 配套SoC与扩展性
- 系统集成：包含中断控制器、计时器、UART、QSPI、PWM等外设模块，形成“即用型”SoC平台。
- 扩展能力：支持协处理器接口（如NICE扩展），可连接AI加速器等自定义硬件模块。
2 开发环境
- 软件工具：Vmware Workstation 16pro、Vivado 2019.1、VCS、Verdi
- 操作系统：Centos（基于Linux）
- 工程源码：E203_ZYNQ_FPGA
3 移植思路
通过对比原Nuclei开发板（Artix-7）与ZYNQ7020的硬件差异，重点解决以下关键问题：
- 时钟架构重构：利用ZYNQ PS端PLL生成系统时钟
- 管脚约束设置：需要根据自己的开发板管脚定义重新设置约束文件
- JTAG调试：需要自行连接riscv调试器进行调试
- 脚本文件：重新设置脚本文件以支持新的开发板以及VCS+Verdi验证环境
4 准备工作
4.1 E203工程获取
E203官方项目地址：e203_hbirdv2，在Github下载官方项目文件，其中，我们只需要用到的是rtl/e203下的RTL源码，FPGA工程中的相关脚本文件以及tb下的仿真文件。
git clone https://github.com/riscv-mcu/e203_hbirdv2.git当热，也可以直接进入E203_ZYNQ_FPGA ，其中已经上传了这个移植项目的所有RTL代码、约束文件、仿真文件以及vivado工程文件。
git clone https://github.com/ddd-yy/E203_ZYNQ_FPGA.git然后，配置好该项目需要用到的环境，即Centos系统、Vivado等。其中，关于Centos系统和相关编译工具链的环境具体教程如下：搭建IC_EDA虚拟机教程，其中已经安装好了我们需要的 Centos、Vivado 2019.1、VCS、Verdi以及E203工程所需的编译工具链环境。
关于E203工程的准备步骤也可以参考Nuclei官方的手册进行：Hummingbirdv2 E203
4.2 具体安装步骤
首先，在Linux系统中下载需要的工具：
sudo apt-get install autoconf automake autotools-dev curl device-tree-compiler libmpc-dev libmpfr-dev libgmp-dev

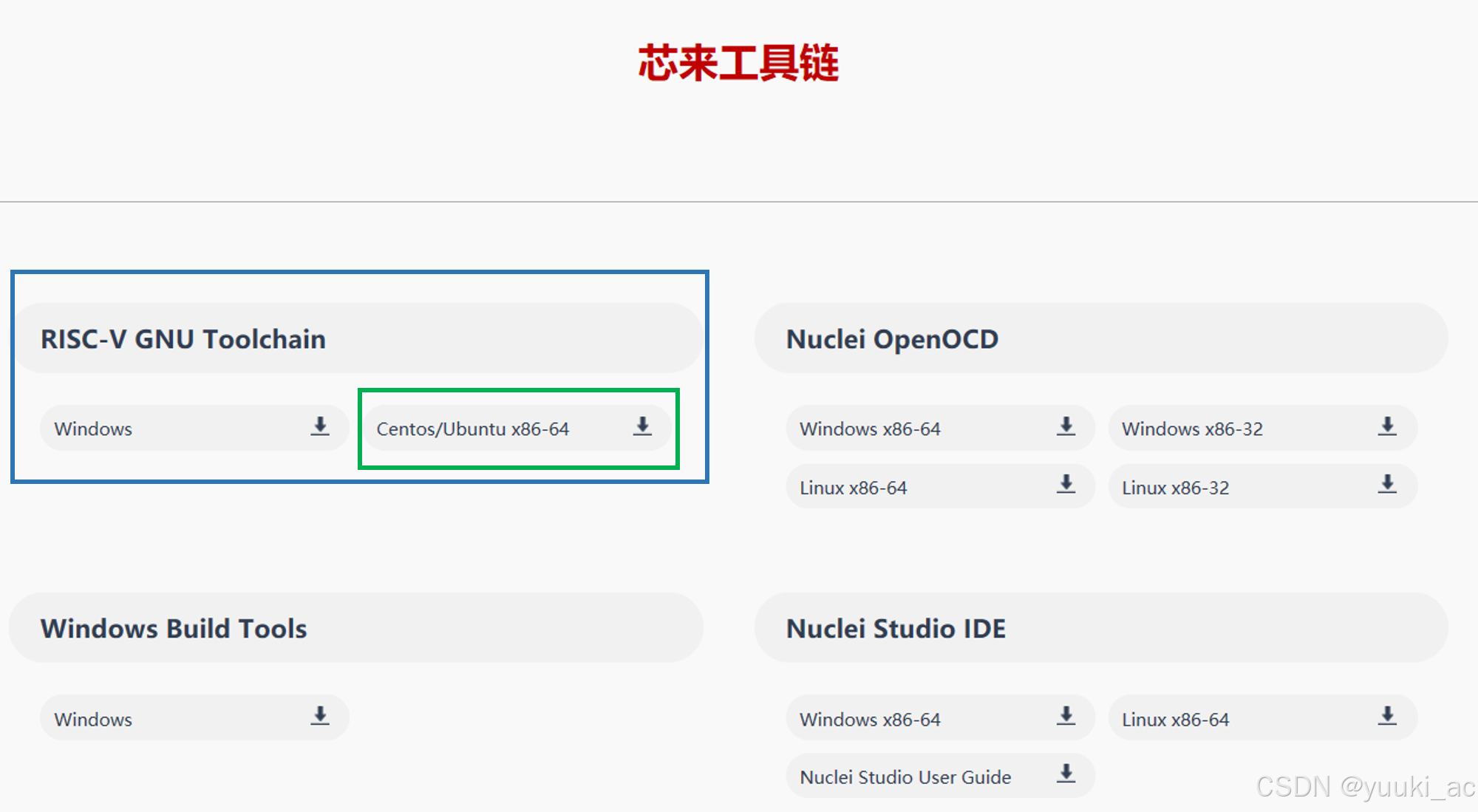

gawk build-essential bison flex texinfo gperf libtool patchutils bc zlib1g-dev git然后在Nuclei官网：芯来工具链 下载riscv工具链：
然后解压文件，配置riscv-tools：
# 根据下载的文件名自行进行解压
cp rv_linux_bare_9.21_centos64.tgz.bz2 ~/
cd ~/
tar -xjvf rv_linux_bare_9.21_centos64.tgz.bz2
cd /
mkdir -p ./riscv-tools/prebuilt_tools/prefix/bin
cd ./riscv-tools/prebuilt_tools/prefix/bin/
ln -s ~/rv_linux_bare_19-12-11-07-12/bin/* . 4.3 E203项目的目录结构
5 vcs+verdi仿真
5.1 编译测试
在上一节中已经完成了工程的克隆以及工具链的配置，现在进行仿真，运行E203自带的测试用例。由于在实际工程上一般使用vcs+verdi仿真，而不是iverilog，因此，我们使用vcs+verdi，具体的EDA部署教程可以参考：Centos7安装EDA（vcs2018、verdi2018等
环境准备好之后，在对应目录下进行编译测试：
cd /riscv-tools/riscv-tests/isa
source regen.sh 在
5.2 运行仿真
进入vsim目录下，通过仿真脚本进行仿真：
cd /vsim
make clean
make install
//-------------- For VCS:-------------//
make compile SIM=vcs

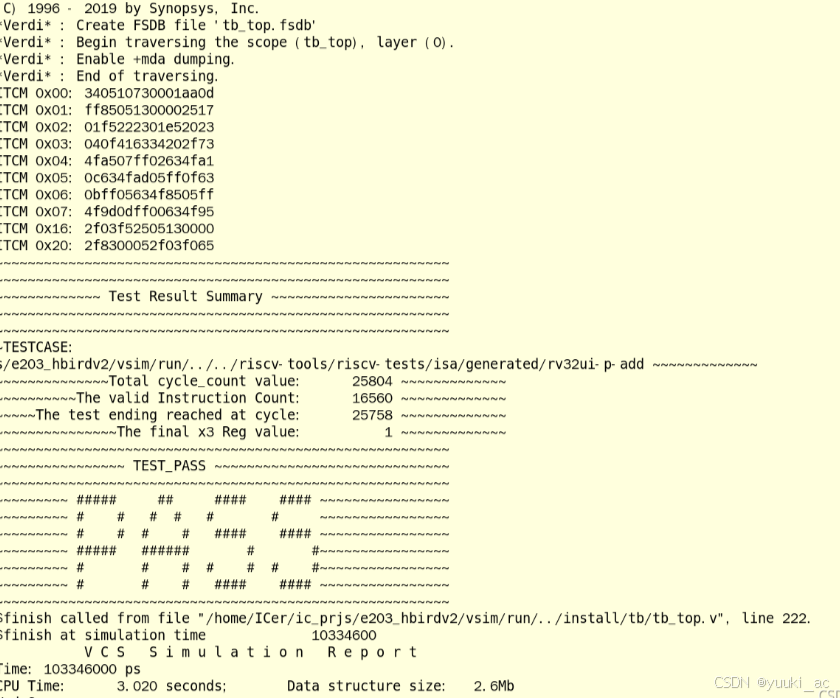

make run_test SIM=vcs
//-------------- For iVerilog:-------//
make compile SIM=iverilog
make run_test SIM=iverilog
每次修改测试代码之后，都需要重新执行上述命令进行仿真。
5.3 显示波形
运行以下命令展示仿真测试用例的波形图，我们选择Verdi：
//-------------- Using Verdi:-------------//
make wave SIM=vcs
//-------------- Using GTKWave:-----------//

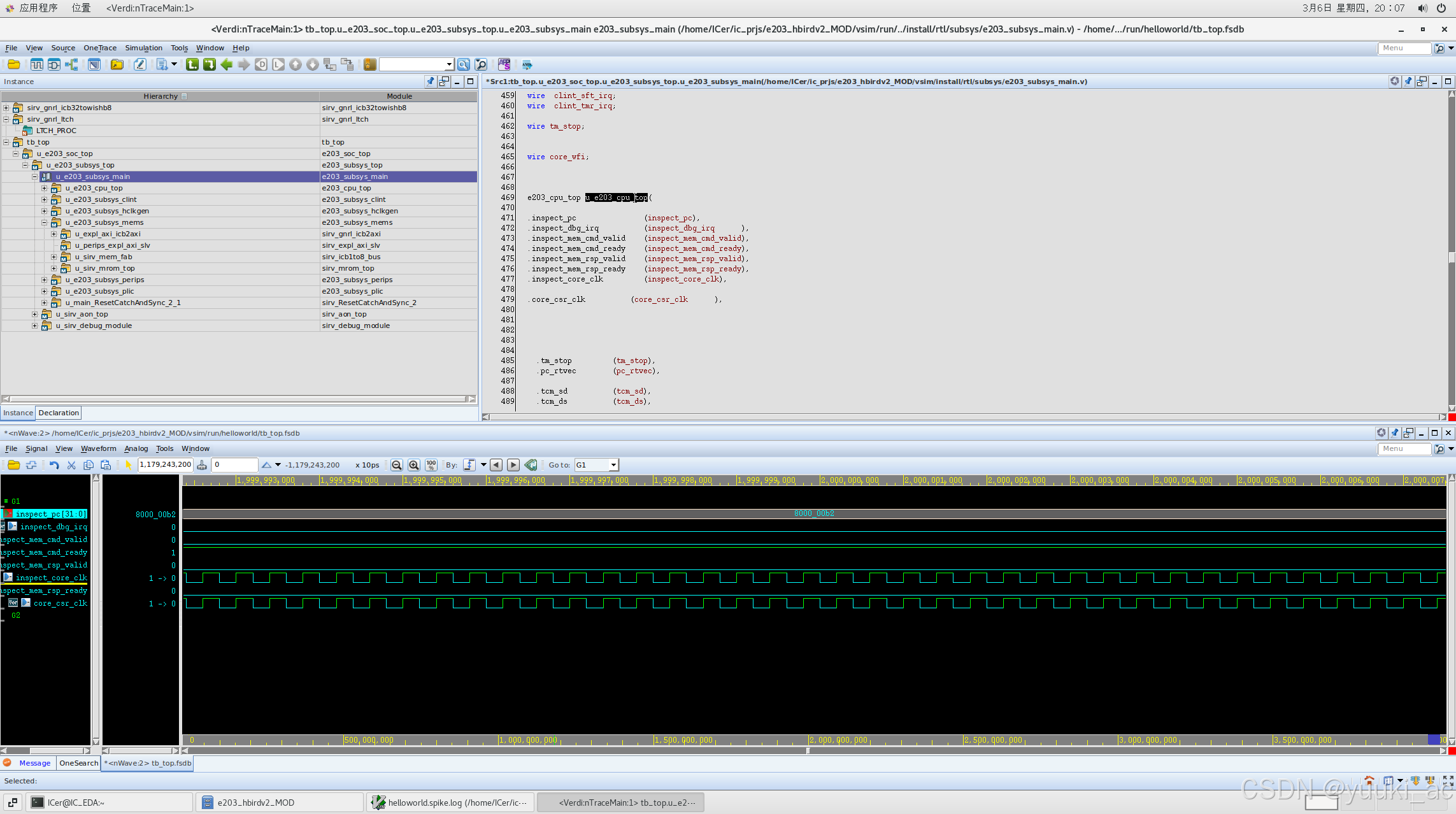

make wave SIM=iverilog波形图如下：
6 SDK测试
6.1 环境搭建

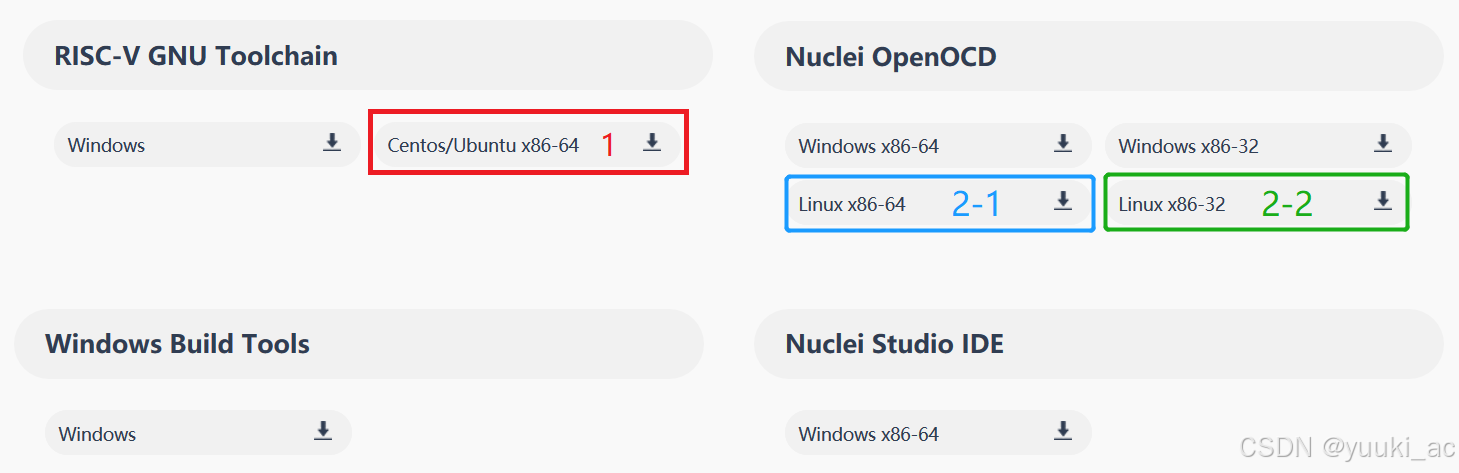

在 Nuclei工具下载官网 安装相应的openOCD工具，具体教程参考：使用 HBird SDK 进行开发
在
6.2 获取SDK工程
在hbirdv2官方仓库中获取hbird-sdk源码：
git clone https://gitee.com/riscv-mcu/hbird-sdk.git
设置SDK环境，进入到 /hbird-sdk目录下，新建setup_config.sh文件，并加入第三个命令（第三个是上面解压的两个文件，路径可以根据实际灵活修改）
touch setup_config.sh
g setup_config.sh
NUCLEI_TOOL_ROOT=/home/ICer/Nuclei_Tools
6.3 编译SDK工程
运行以下命令构建环境，每次执行SDK工程前都需要重新执行以下命令：
source setup.sh
echo $PATH
which riscv-nuclei-elf-gcc openocd make rm
make help

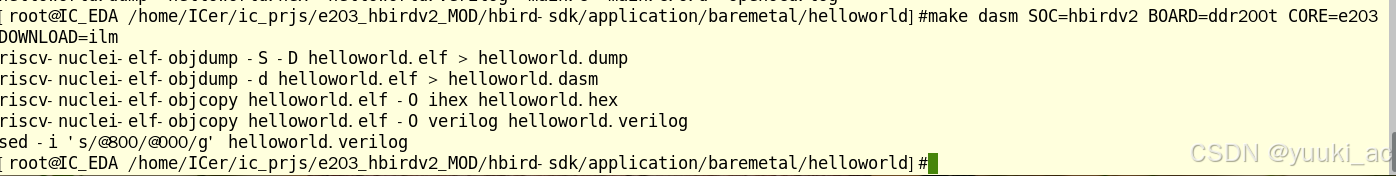

编译hello world demo，进入到 helloword目录，使用ilm模式编译：
cd application/baremetal/helloworld/
make dasm SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=ilm
6.4 SDK联合仿真
运行这两条命令后，可以上板测试，也可以让E203能够在软件仿真的环境下运行自己编写的C语言代码：
- 首先，hbird-sdkpplicationaremetal目录下放置着一些测试程序，以helloworld为例。
- 复制helloworld目录为并取名为自定义的项目目录名hello_test，进入该目录下，修改makefile的内容，将 TARGET = helloworld 这一行内容的 “helloworld” 修改成自定义的项目名，如：mywork。
- 修改main.c函数的内容，将我们的应用程序文件放入该目录下。
- 运行 make dasm 这条命令，该命令将生成mywork.dasm、mywork.dump、mywork.verilog等新的文件，并将mywork.verilog文件复制到E203项目目录下的riscv-tools iscv-testsisagenerated目录下。
- 进入E203项目目录下的vsim目录，运行 make run_test SIM=iverilog TESTNAME=mywork 命令即可。
//-------------- For SDK:-------------//
cd application/baremetal/mywork/
make dasm SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=ilm
//-------------- For VCS:-------------//
cd /vsim
make clean
make install
make compile SIM=vcs
make run_test SIM=vcs
make wave SIM=vcs 示例输出：
6.5 修改ITCM和DTCM容量
E203内核的DTCM和ICTM的默认配置为64KB的大小。但我们自己编写的应用程序可能因为代码量或者数据量过大，而导致指令或者数据无法完全放在ITCM或DTCM中，直接的表现是在用hbird-sdk生成.verilog文件时报错：
因此，我们需要根据需要对DTCM、ITCM的进行扩容，具体操作如下：
1) 修改vsiminstall tlcore下的config文件，将
`define E203_CFG_DTCM_ADDR_WIDTH 16
`define E203_CFG_ITCM_ADDR_WIDTH 16修改成合适的大小。比如，如果想将DTCM扩展到256KB，则设置如下：
`define E203_CFG_DTCM_ADDR_WIDTH 18 // 2^18 = 2562) 由于扩容后的DTCM、ITCM的大小发生了变化，在运行仿真测试时，需要修改hbird-sdk生成测试代码的配置文件，即修改 hbird-sdkSoChbirdv2Boardddr200tSourceGCC 下的gcc_hbirdv2_ilm.ld文件，将：
ilm (rxai!w) : ORIGIN = 0x80000000, LENGTH = 64K
ram (wxa!ri) : ORIGIN = 0x90000000, LENGTH = 64K修改成对应的大小。比如，如果想将DTCM扩展到256KB，则设置如下：
ilm (rxai!w) : ORIGIN = 0x80000000, LENGTH = 64K
ram (wxa!ri) : ORIGIN = 0x90000000, LENGTH = 256K这样，就实现了仿真环境下E203的DTCM和ITCM的扩容。
3) 其他：在将E203综合到FPGA上时，由于FPGA的资源有限，如果设置的DTCM和ITCM的容量过大，可能会因为FPGA的资源不足而出现无法综合的问题。此外，如果综合成功，在使用NucleiStudio将应用程序下载到FPGA上时，同样要将NucleiStudio项目中的gcc_hbirdv2_ilm.ld文件修改成DTCM和ITCM内存大小的配置，才能让应用程序正常运行。
7 FPGA工程与上板调试
7.1 vivado综合
如果使用Nuclei官方的DDR200T开发板，那么就很容易执行FPGA，运行以下命令，然后连接开发板，上电测试即可：
// 进入项目fpga目录
cd /fpga
// install 的文件夹，生成 FPGA bitstream 文件所需的所有 RTL 文件
make install FPGA_NAME=ddr200t
// 生成 bit 文件
make bit FPGA_NAME=ddr200t
// 生成 mcs 文件
make mcs FPGA_NAME=ddr200t 如果使用的其他型号的开发板，比如ZYNQ系列，那么需要新建工程，修改脚本文件以进行适配。进入到FPGA目录下，gvim打开 “README.md” 文件，文件里就是FPGA综合的命令，这里以ZYNQ7020为例：
现在需要进行一些修改以适配ZYNQ。首先，我们需要进行相关脚本的修改，修改ip.tcl脚本，这个生成vivado的IP，我们需要配置clocking wizard IP输入时钟的属性：
然后修改board.tcl脚本，如图，主要修改FPGA型号，其他脚本如果有board相关的全部注释掉：
依次执行以下命令，第二个直接使用 “setup” 可以打开Vivado的GUI，查看整个工程。
make install CORE=e203 FPGA_NAME=my_zynq7020

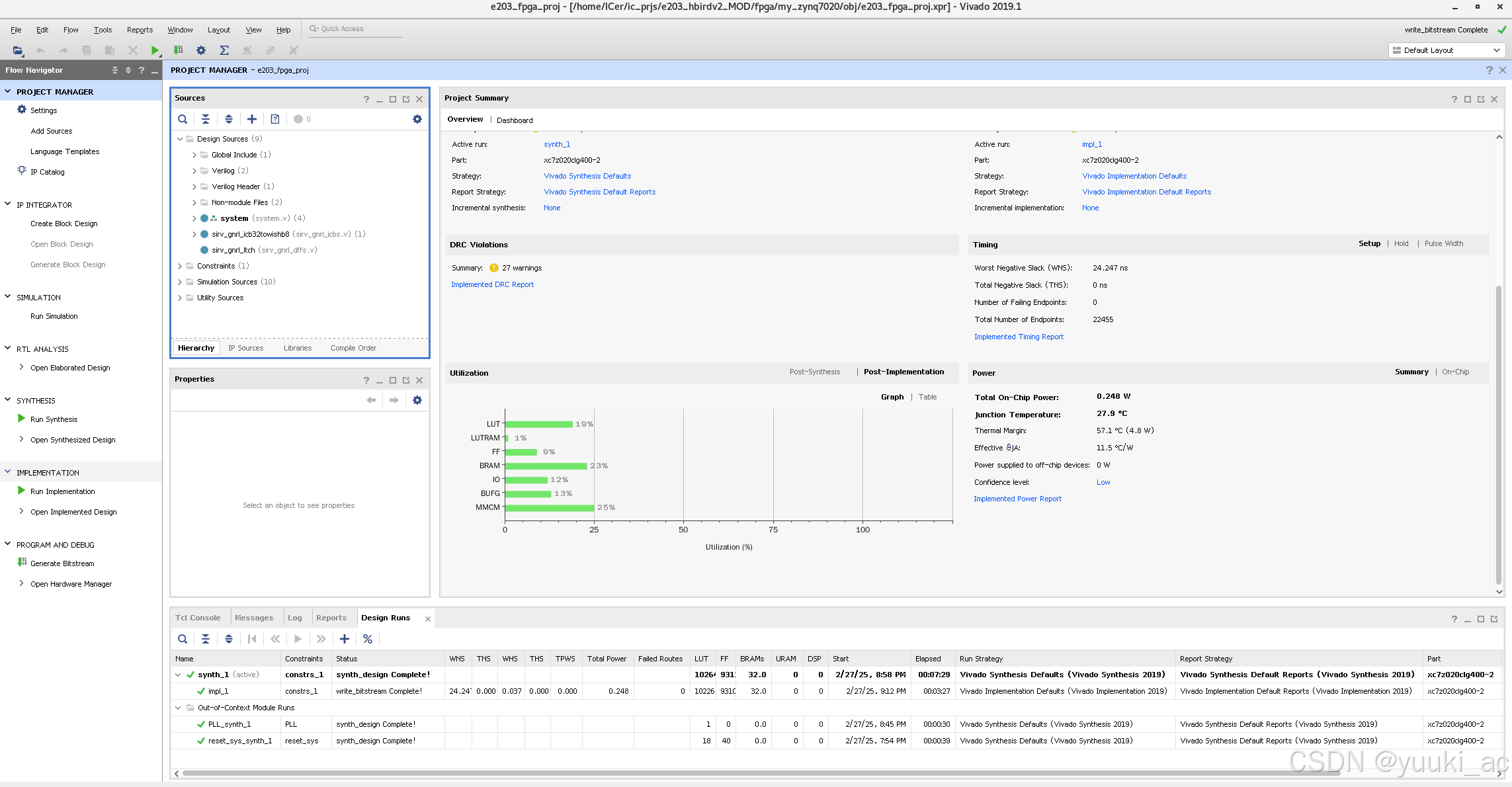

make setup CORE=e203 FPGA_NAME=my_zynq7020 关于E203的RTL代码中系统顶层文件的时钟、约束文件以及Vivado中相关IP的设置可以参考这个链接中的教程：E203 hbirdv2-ZYNQ7020-FPGA ，修改完成之后进行综合，综合结果如下：
7.2 上板调试
如果开发板是Nuclei官方的型号，上板调试的教程可以参考官方手册：使用 HBird SDK
首先，要将jtag下载器设备连接到虚拟机，插入usb时会有窗口提示选择：
完成硬件连接后，使用以下命令检查 USB 状态：
lsusb // The example information displayed as below
...
Bus 001 Device 010: ID 0403:6010 Future Technology Devices International, Ltd FT2232xxxx使用以下命令设置 udev 规则，使这个 USB 可以被 plugdev 组访问：
sudo vi /etc/udev/rules.d/99-openocd.rules
// Use vi command to edit the file, and add the following lines
SUBSYSTEM=="usb", ATTR{idVendor}=="0403",
ATTR{idProduct}=="6010", MODE="664", GROUP="plugdev"
SUBSYSTEM=="tty", ATTRS{idVendor}=="0403",
ATTRS{idProduct}=="6010", MODE="664", GROUP="plugdev"将当前用户加入plugdev：
whoami
// Use above command to check your user name, assuming it is your_user_name
// Use below command to add your_user_name into plugdev group
sudo usermod -a -G plugdev your_user_name
//查询用户是否已经在 plugdev 组中
groups若添加后提示该组不存在，则还需要继续设置。要新建plugdev，再次将所在用户添加到 plugdev 组中，重启一下，就可以查询用户是否已经在 plugdev 组中：
// 新建plugdev
sudo groupadd plugdev
// 将所在用户添加到 plugdev 组中
sudo usermod -a -G plugdev your_user_name
// 重启查询用户是否已经在 plugdev 组中
groups // The example information showed as below after this command
... plugdev ...
// As long as you can see plugdev in groups, then means it is really belong to.

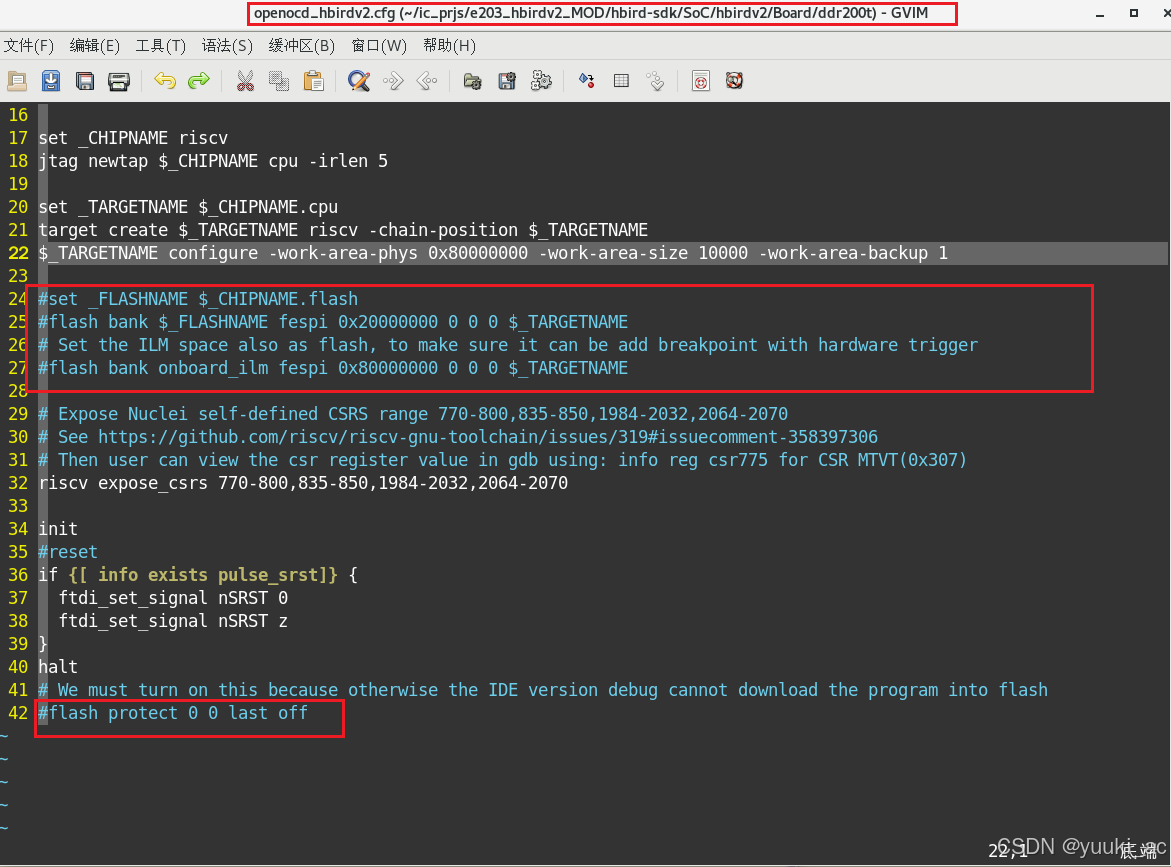

ZYNQ开发板没有额外的Flash，因此只能将程序烧写到ROM中，所以使用 ilm模式，需要在相关目录下修改openocd_hbirdv2.cfg，将Flash相关全部注释掉：
使用以下命令编译和下载应用程序：
cd /application/baremetal/helloworld
make upload SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=flash Hello World Demo 的功能是通过 UART 在 PC 的屏幕上打印一些信息，所以先准备好串口显示终端。使用第一个命令安装；使用第二个命令启动串口窗口。
sudo yum install screen // 安装串口
sudo screen /dev/ttyUSB1 115200 // 打开UART终端重新烧写程序，查看打印的信息：
使用以下命令，可以编译应用程序并进入调试模式：
cd /application/baremetal/helloworld
make debug SOC=hbirdv2 BOARD=ddr200t CORE=e203 8 参考链接
- OpenOCD调试官方文档教程：Introduction to OpenOCD
- Nuclei社区网站：RISC-V MCU中文社区
- Nuclei官方E203教程：Overview — Hummingbirdv2 E203
