使用C#实现三菱PLC数据上传至服务器的全过程
本文还有配套的精品资源，点击获取
简介：在工业自动化中，三菱PLC是一个关键角色，通过编程语言C#实现实时数据上传到服务器是远程监控和数据分析的必要步骤。本文介绍如何设置和读取三菱PLC的数据，利用MODBUS TCP/IP协议和NModbus库，通过C#编写程序来读取PLC寄存器数据，并将处理后的数据发送到服务器。程序还包含数据处理、异常处理、定时任务的实现，并概述了服务器端接口的要求。
1. 三菱PLC在工业自动化中的作用
1.1 PLC的定义和作用
PLC（Programmable Logic Controller，可编程逻辑控制器）是工业自动化的核心设备，它可以根据用户的程序进行逻辑控制。三菱PLC是其中的佼佼者，以其高性能、高可靠性和易于编程的特点，广泛应用于各种自动化控制系统。
1.2 三菱PLC在工业自动化中的应用
三菱PLC在工业自动化中的应用广泛，包括但不限于汽车制造、电气控制、食品加工、纺织等行业。它可以帮助企业实现生产过程的自动化，提高生产效率，降低生产成本，同时也能够提高生产过程的安全性。
1.3 三菱PLC在工业自动化中的优势
三菱PLC的主要优势在于其强大的功能和稳定性，它能够承受恶劣的工作环境，如高温、高湿、多尘等。同时，三菱PLC的编程简单，易于操作和维护，使得企业能够快速响应市场变化，提高竞争力。
2. MODBUS TCP/IP协议的应用
2.1 MODBUS协议概述
2.1.1 MODBUS协议的发展历程
MODBUS协议最早于1979年发布，最初由Modicon公司开发，用于连接可编程逻辑控制器（PLC）。经过几十年的发展，MODBUS已成为工业自动化领域中广泛使用的通信协议之一。它作为一种开放性的标准，可用于不同厂商设备之间的通信，支持多种硬件平台和操作系统。
MODBUS的跨平台性和易用性使其迅速在工业控制系统中占据了一席之地。随着技术的进步，MODBUS也被不断优化，增加了更多的功能和改进。如今，MODBUS协议不仅限于传统的串行线路上运行，而且已经扩展到网络环境中，尤其是MODBUS TCP/IP协议，已经成为工业自动化中的一个重要通信标准。
2.1.2 MODBUS协议的特点与优势
MODBUS协议的主要特点在于其简洁性和开放性。它采用主从架构，一条通信线上可以连接多达247个设备，每个设备都有唯一的地址标识。这种结构不仅保证了通信的高效性，也提供了良好的扩展性。
MODBUS协议的优势主要表现在：
- 标准化和互操作性 ：作为开放标准，MODBUS协议允许不同制造商的设备进行通信。
- 易于实施 ：由于其简单的请求/响应模型和最小化的指令集，MODBUS易于在各种硬件和软件平台上实现。
- 成本效益 ：作为一个公共协议，MODBUS通常不需要支付额外的许可费，降低了开发成本。
- 灵活性 ：用户可以根据需要选择使用串行通讯或TCP/IP协议，后者支持更远的传输距离和网络扩展。
2.2 MODBUS TCP/IP协议详解
2.2.1 TCP/IP在MODBUS中的角色
MODBUS TCP/IP是MODBUS协议在TCP/IP网络环境下的实现。它允许MODBUS消息以TCP数据包的形式在网络上进行传输。在MODBUS TCP/IP中，每个MODBUS功能码都有相应的TCP端口用于通信，例如502端口通常是MODBUS服务器监听的默认端口。
使用TCP/IP协议，MODBUS能够在局域网（LAN）甚至互联网上实现数据的可靠传输。这就意味着即使是分散在不同地理位置的设备也能通过MODBUS TCP/IP进行通信。此外，TCP协议的流控制和错误检测机制有助于确保数据传输的可靠性和完整性。
2.2.2 MODBUS TCP/IP数据包结构
MODBUS TCP/IP数据包由应用数据单元（ADU）组成，它包括MODBUS应用协议数据单元（APDU）和TCP/IP头部信息。TCP头部信息包含了源端口和目标端口、序列号、确认号等关键信息，而MODBUS APDU则包括设备地址、功能码、数据等。
以下是一个MODBUS TCP/IP数据包的结构示例：
+-------------------+-----------------------------------------------+
| TCP/IP Header | MODBUS TCP/IP Application Data Unit (ADU) |
| (20 bytes min) | |
+-------------------+-----------------------------------------------+
| Source Port | MODBUS Header |
| (2 bytes) | Transaction Identifier (2 bytes) |
| | Protocol Identifier (2 bytes) |
| | Length (2 bytes) |
| | Unit Identifier (1 byte) |
| | Function Code (1 byte) |
| | Data |
| | Error Check (CRC-16) (2 bytes) |
+-------------------+-----------------------------------------------+

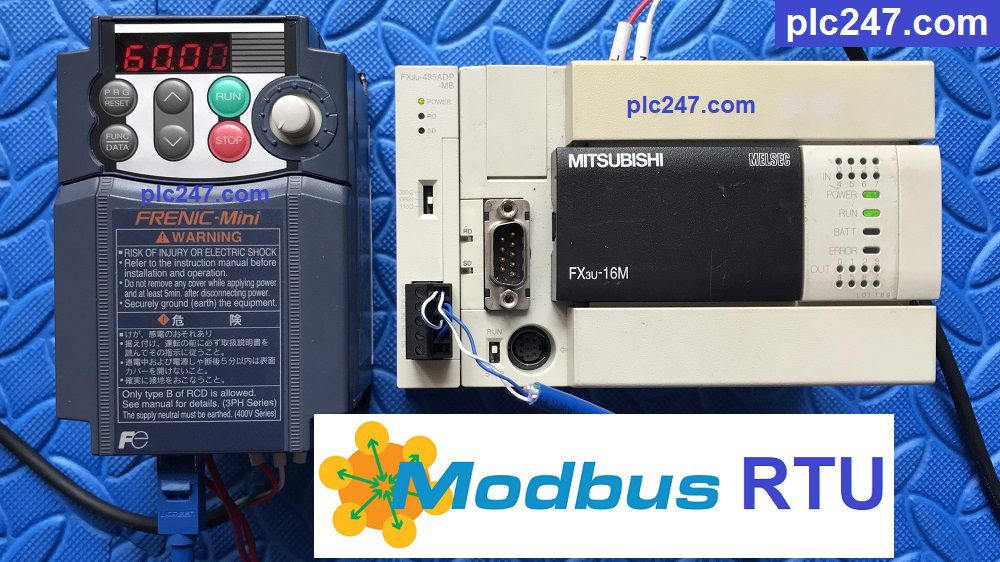

2.2.3 与传统MODBUS RTU协议的比较
MODBUS RTU（Remote Terminal Unit）是MODBUS协议的另一种实现形式，主要用于串行通信，比如RS-232、RS-485或RS-422。MODBUS TCP/IP与MODBUS RTU的主要区别在于传输层的不同，RTU使用串行线路，而TCP/IP则使用IP网络。
在MODBUS RTU中，指令帧的开始和结束是通过帧间隔和校验来确定的，而MODBUS TCP/IP则依赖于TCP/IP协议的层次结构来保证数据的传输。MODBUS TCP/IP不需要帧间隔和校验码，它依赖TCP来提供流控制和错误检测。
下面是一个简化的对比表格，以便更好地理解两者之间的差异：
| 特性 | MODBUS RTU | MODBUS TCP/IP | |-----|------------|---------------| |传输媒介|串行线路|IP网络| |帧结构|需要帧间隔和校验|依赖TCP/IP协议栈| |数据量限制|有最大数据量限制|理论上无限制，受TCP窗口大小影响| |网络拓扑|点对点或多点|网络可达性高| |诊断|相对困难，通常需要额外的工具|易于通过网络工具进行诊断| |扩展性|受限于布线和距离|易于扩展到广域网|
2.3 MODBUS TCP/IP在三菱PLC中的应用实例
2.3.1 实现步骤和数据交换流程
在三菱PLC中实现MODBUS TCP/IP通信通常涉及以下步骤：
- 配置网络参数 ：确保三菱PLC的网络参数（如IP地址、子网掩码和网关）与网络中的其他设备兼容。
- 设置MODBUS功能码 ：根据需要读取或写入的寄存器类型，选择适当的MODBUS功能码。
- 构建数据包 ：创建符合MODBUS TCP/IP协议的数据包，包括正确的头部信息和MODBUS消息。
- 发送请求 ：通过网络将数据包发送到目标设备（如服务器或PC机）。
- 处理响应 ：接收并解析来自目标设备的响应数据包，并执行相应的数据处理。
数据交换流程可以参考以下步骤图：
graph LR
A[开始] --> B[配置三菱PLC网络参数]
B --> C[构建MODBUS TCP/IP数据包]
C --> D[发送数据包到目标设备]
D --> E[接收目标设备响应]
E --> F[解析响应数据并处理]
F --> G[结束]
2.3.2 常见问题和解决方案
在实际应用中，可能遇到的一些常见问题及解决方法如下：
- 通信故障 ：检查网络连接、IP地址配置、端口设置等是否正确。
- 数据不一致 ：确认功能码和寄存器地址是否与PLC内实际配置相符。
- 响应超时 ：增加重试逻辑，检查PLC或目标设备的网络响应速度。
这些问题的解决通常需要对PLC的通信协议和网络配置有深入的了解。调试和维护时，可以借助于网络分析工具，例如Wireshark，来监控网络上的MODBUS通信，帮助快速定位问题所在。
3. 使用NModbus库实现MODBUS协议通信
3.1 NModbus库简介
NModbus是一个开源库，用于在不同的应用程序中实现MODBUS协议通信。它支持多种编程语言，但最为人熟知的是C#版本。NModbus库广泛应用于工业自动化领域，特别是在需要与PLC设备进行通信时，是开发人员的理想选择。它不仅易于使用，而且提供了丰富的功能，能够满足大多数MODBUS通信需求。
3.1.1 NModbus库的特性与优势
NModbus库的特性主要体现在以下几点： - 协议标准支持： 完全支持MODBUS TCP/IP协议，包括在TCP/IP上实现的MODBUS协议。 - 跨平台能力： 可以在不同的操作系统上运行，特别是在Windows和Linux平台上表现出色。 - 易于集成： 与主流开发环境和工具兼容，如Visual Studio，使得集成到项目中变得简单。 - 高效性能： 轻量级设计，占用资源少，适合需要高效通信的场景。 - 开放源码： 开源且免费，允许开发者进行修改和自定义以满足特定需求。
NModbus库的优势在于其易于上手和使用，极大地降低了实现MODBUS协议通信的复杂度。同时，由于其灵活性，开发者可以根据项目需求轻松进行功能扩展和性能优化。
3.1.2 NModbus库的安装和配置
安装和配置NModbus库通常分为几个步骤： - 下载和安装： 首先需要从NModbus库的官方网站或GitHub仓库下载最新版本的库文件。接着在C#项目中通过NuGet包管理器安装。 - 配置项目引用： 安装完毕后，在项目中添加对应的NModbus库引用。 - 添加命名空间： 在代码中引用NModbus库的命名空间，以便可以使用其类和方法。
接下来，我们将深入探讨如何在C#中使用NModbus库创建MODBUS客户端和服务器端，并编写通信代码。
3.2 NModbus库在C#中的应用
3.2.1 创建MODBUS客户端和服务器端
在MODBUS协议通信中，创建客户端和服务器端是基础。客户端（Client）用于发送请求，服务器端（Server）用于接收请求并返回响应。
在C#中，可以使用NModbus库提供的 ModbusIpMaster 类创建一个MODBUS TCP/IP客户端。这个类实现了所有的MODBUS TCP/IP协议客户端功能，是与MODBUS设备进行通信的主要接口。
using Modbus.Device; // 引入NModbus库命名空间
// 创建一个MODBUS TCP/IP客户端实例
var client = new ModbusIpMaster(new IPEndPoint(IPAddress.Parse("***.*.*.*"), 502));
类似地，可以使用 ModbusIpSlave 类创建MODBUS TCP/IP服务器端，以响应客户端的请求。
// 创建一个MODBUS TCP/IP服务器端实例
var server = ModbusIpSlave.CreateIp(new IPEndPoint(IPAddress.Any, 502));
3.2.2 编写MODBUS协议通信代码
编写通信代码主要涉及到定义数据模型，以及根据MODBUS数据模型进行读写操作。例如，以下代码演示了如何读取MODBUS设备上的寄存器值。
// 打开连接
client.Connect();
// 读取保持寄存器（Holding Registers），假设起始地址为0x0000，数量为2
var registers = client.ReadHoldingRegisters(0x0000, 2);
// 打印读取的寄存器值
foreach (var register in registers)
{
Console.WriteLine($"Register {register.Address} Value: {register.Value}");
}
// 关闭连接
client.Close();
对于写入操作，可以使用 WriteMultipleRegisters 方法，如下所示：
// 定义要写入的数据数组
short[] data = { 1, 2 };
// 将数据写入MODBUS设备，起始地址为0x0000
client.WriteMultipleRegisters(0x0000, data);
在实际应用中，编写通信代码时需要注意数据类型的对应关系，例如MODBUS数据模型中的线圈（Coils）、输入寄存器（Input Registers）、保持寄存器（Holding Registers）和输入/输出寄存器（Input/Output Registers）各自对应了不同的数据处理方法。
在后续的章节中，我们将探讨NModbus库的高级应用技巧，包括错误处理、性能优化建议等，以进一步提升MODBUS通信的效率和稳定性。
4. C#编程实现三菱PLC数据读取
在这一章节中，我们将深入探讨如何利用C#编程语言实现与三菱PLC的数据读取。C#以其强大的开发能力和灵活性，在工业自动化领域中应用广泛。本章内容将为您提供从通信原理到数据处理全流程的解决方案。
4.1 C#与三菱PLC通信的原理
4.1.1 通信协议选择与配置
在与PLC进行通信之前，首先需要确定通信协议。三菱PLC通常支持多种通信协议，例如CC-Link、Profinet、Modbus等。对于C#而言，我们通常会使用Modbus协议进行通信，因为它的成熟度高、开放性好、易于实现。选择Modbus后，我们还需要配置通信参数，如端口号、波特率、数据位和停止位等。这些参数需要与PLC上相应的设置相匹配，以确保数据能够正确地发送和接收。
4.1.2 C#中的PLC通信库介绍
为了简化开发过程，可以选择使用现成的通信库。对于Modbus通信，一个常用的库是NModbus，它提供了从Modbus协议基本的读写功能到高级应用的完整支持。此外，还有如EasyModbus、NetModbus等库，这些库都提供了类似的功能，并支持C#环境。在本章中，我们将以NModbus库为例，介绍如何在C#中实现PLC数据的读取。
4.2 C#实现PLC数据读取的步骤
4.2.1 设定PLC的通信参数
在开始编写代码之前，需要先设定PLC的通信参数。这包括IP地址、端口号、以及PLC中需要读取的数据地址。例如，如果我们要读取PLC中位于从站地址10的数据，那么我们需要将通信参数设定为：
var client = new ModbusIpMaster(new UdpClient());
client.Connect("***.***.*.**", 502); // 假设PLC IP为***.***.*.**，端口为502
4.2.2 读取PLC数据的代码实现
设定好参数后，可以使用NModbus库提供的方法进行数据读取。以下是读取保持寄存器数据的示例代码：
// 假设要读取的数据起始地址为0x0000，需要读取2个寄存器
var data = client.ReadHoldingRegisters(0x0000, 2);
// 将读取到的数据写入控制台
foreach (var register in data)
{
Console.WriteLine("Register Value: " + register);
}
在这段代码中， ReadHoldingRegisters 方法用于从指定地址读取指定数量的保持寄存器的值。读取结果存储在 data 变量中，之后我们可以对其进行进一步的处理和分析。
4.3 数据读取结果的处理与展示
4.3.1 数据的解析和格式化
读取到的数据通常需要进行解析和格式化以满足应用程序的需求。比如，根据PLC的不同数据类型（如整型、浮点型、字符串等）进行相应的转换。下面是一个将整数数据转换为字符串的示例：
int value = data[0]; // 假设读取的第一个寄存器的值
string formattedValue = value.ToString(); // 转换为字符串
Console.WriteLine("Formatted Value: " + formattedValue);
4.3.2 用户界面设计与实现
在应用程序中，通常需要一个用户界面来展示数据。我们可以使用WPF或者Windows Forms来创建用户界面，并将读取的数据绑定到界面上显示。以下是一个简单的Windows Forms示例，展示了如何将读取的数据显示在标签控件上：
// 假设有一个Label控件名为labelValue
labelValue.Text = "Value: " + formattedValue;
通过上述步骤，我们可以实现从三菱PLC读取数据到在用户界面上展示数据的完整流程。在下一章节中，我们将进一步探索如何通过服务器端API接口与客户端应用进行高效的数据交换。
5. 服务器端API接口的需求
5.1 API接口的设计原则
API（Application Programming Interface）接口作为应用程序之间交互的桥梁，其设计质量直接影响到整个系统架构的稳定性和扩展性。在设计API接口时，需要遵循一些基本原则以确保接口的可用性和可靠性。
5.1.1 RESTful API设计标准
RESTful API是一种设计风格，其核心理念是利用HTTP协议的各种方法实现资源状态的转移。RESTful API设计的主要原则包括： - 统一接口（Uniform Interface） ：所有的API接口都遵循统一的接口标准，易于理解和使用。 - 无状态（Stateless） ：服务器不需要保存客户端的任何状态信息。 - 可缓存（Cacheable） ：响应应该被客户端或代理缓存，减少网络延迟和服务器负载。 - 客户端-服务器分离（Client-Server separation） ：明确区分客户端和服务器的职责，简化服务器接口，增加系统的可移植性和可伸缩性。
5.1.2 安全性设计考量
安全性是API设计中不可或缺的一部分。安全性设计的要点包括： - 认证和授权 ：确保只有经过认证的用户才能访问API，同时根据用户的角色和权限进行授权。 - 数据传输加密 ：通过SSL/TLS协议对数据传输进行加密，保护数据不被窃听或篡改。 - 输入验证 ：对所有输入数据进行严格验证，防止注入攻击和跨站脚本攻击（XSS）。 - API限流 ：限制API的访问频率，防止服务因过载而崩溃。
5.2 数据发送至服务器的流程
数据从客户端发送至服务器需要经过一系列的封装和传输过程，服务器端接收数据后也需要进行相应的处理。
5.2.1 数据封装与传输
在发送数据之前，客户端需要对数据进行封装。这通常包括以下几个步骤： - 序列化 ：将数据对象转换成一种能够在网络上传输的格式，如JSON或XML。 - 签名 ：为保证数据的完整性和来源的可验证性，对数据进行数字签名。 - 加密 ：对敏感数据进行加密处理，确保数据传输过程的安全。 - 传输 ：使用HTTP/HTTPS等协议将数据发送至服务器。
5.2.2 服务器端数据接收与处理
服务器接收到数据后，需要进行以下处理： - 解密与验证 ：服务器首先对数据进行解密，验证数据签名，确保数据的完整性和来源。 - 解析 ：将接收到的序列化数据解析成服务器能识别的格式。 - 业务处理 ：根据业务逻辑对接收到的数据进行处理。 - 持久化存储 ：将处理后的数据存储到数据库中。 - 响应发送 ：向客户端发送处理结果或状态码。
5.3 异常处理和定时任务的实现
在实际应用中，API接口需要具备强大的容错性和自动化处理任务的能力。
5.3.1 异常监控与预警机制
为了确保API的稳定运行，需要实现一套异常监控和预警机制： - 异常捕获 ：在代码中合理使用try-catch语句捕获可能出现的异常。 - 日志记录 ：记录详细的异常信息，便于问题追踪和分析。 - 预警系统 ：通过邮件、短信或系统告警等方式通知开发人员和运维人员。 - 恢复策略 ：设计自动或半自动的恢复策略，如重试机制、服务降级等。
5.3.2 定时任务的调度与执行
为了处理定时或周期性事件，API需要能够调度和执行定时任务： - 任务调度器 ：使用Quartz等任务调度库来管理定时任务的调度。 - 任务执行 ：定时触发任务，执行如数据备份、报表生成等操作。 - 持久化任务状态 ：记录任务的执行状态和历史，便于问题排查和性能分析。
5.4 实际应用中的问题与对策
在API接口的实际应用过程中，经常会遇到网络延迟、数据同步和跨平台兼容性等问题。
5.4.1 网络延迟与数据同步问题
网络延迟和数据同步问题可能会影响用户体验和数据的一致性： - 数据同步 ：使用消息队列、事件溯源等技术解决数据的异步同步问题。 - 缓存机制 ：合理利用缓存技术，如Redis，减少数据库的直接读写，提高响应速度。 - 负载均衡 ：通过负载均衡分散请求，减少单点故障的风险，提升系统的可用性。
5.4.2 跨平台兼容性问题与解决策略
不同的客户端平台可能会对API提出不同的兼容性要求： - 协议兼容性 ：使用标准的RESTful API，支持多种HTTP方法和状态码。 - 数据格式兼容性 ：支持多种数据格式，如JSON、XML、Protocol Buffers等。 - 设备适配 ：设计响应式或适应性API，以支持不同设备和屏幕尺寸。
代码示例
以下是一个简单的C#代码示例，展示如何创建一个RESTful API控制器，用于处理数据同步任务：
using Microsoft.AspNetCore.Mvc;
using System.Threading.Tasks;
[ApiController]
[Route("[controller]")]
public class DataSyncController : ControllerBase
{
[HttpPost]
public IActionResult PostData(string data)
{
// 实现数据接收逻辑
// 这里可以集成数据解析、存储和业务处理逻辑
// 例如: SaveData(data);
return Ok("Data Received");
}
// 异步执行数据同步任务的示例
private async Task SyncDataAsync()
{
// 这里可以实现数据同步逻辑，比如从数据库中读取数据并进行处理
}
}
此示例展示了如何创建一个接受数据的API端点，以及如何在后台执行异步的数据同步任务。在实际应用中，数据处理和存储逻辑将会更加复杂。
